El documento describe los sistemas estático y dinámico de desagüe cloacal. El sistema estático incluye una cámara séptica y un pozo absorbente para tratar los líquidos cloacales antes de infiltrarlos en el suelo. El sistema dinámico se usa en zonas urbanas con redes cloacales y puede ser unitario o separado. Describe también los requisitos esenciales de una instalación cloacal como hermeticidad, pendiente adecuada, acceso para limpieza y ventilación.

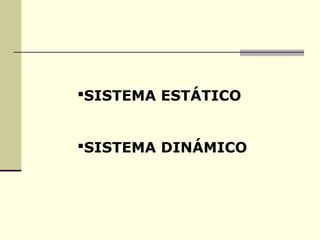

2. SISTEMA ESTÁTICO
SISTEMA DINÁMICO

3. SISTEMA ESTÁTICO
 A los líquidos cloacales se los debe tratar y se los manda a la tierra.
 Este sistema no se utiliza en Buenos Aires.
 Como condición previa, es necesario que el desagüe cloacal vaya a
una cámara séptica, donde se produce la separación de los sólidos y
la estabilización de los mismos.
 El líquido que sale de la cámara está en peores condiciones sépticas,
por lo tanto hay que infiltrarlo, el procedimiento más simple, es
enviar el liquido a un pozo absorbente.

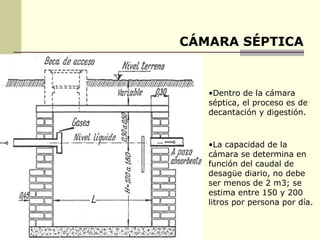

4. CÁMARA SÉPTICA
•Dentro de la cámara
séptica, el proceso es de
decantación y digestión.
•La capacidad de la
cámara se determina en
función del caudal de
desagüe diario, no debe
ser menos de 2 m3; se
estima entre 150 y 200
litros por persona por día.

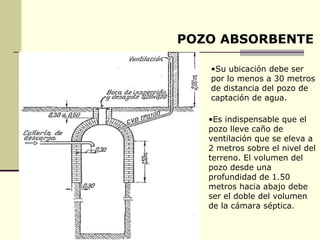

5. POZO ABSORBENTE
•Su ubicación debe ser
por lo menos a 30 metros
de distancia del pozo de
captación de agua.
•Es indispensable que el
pozo lleve caño de
ventilación que se eleva a
2 metros sobre el nivel del
terreno. El volumen del
pozo desde una
profundidad de 1.50
metros hacia abajo debe
ser el doble del volumen
de la cámara séptica.

6. SISTEMA DINÁMICO
•Son las instalaciones de desagüe cloacal que se desarrollan en las
zonas con redes cloacales (Instalaciones exteriores)
•2 tipos de desagüe urbano:
- Unitario: las colectoras recogen los desagües de líquidos domiciliarios y
aguas de lluvias
-Separado: se realizan ambos mediante cañerías separadas (desagüe cloacal
y desagüe pluvial)
En nuestro país se adopta el sistema separado. Las canalizaciones
exteriores de cloacas se inician en cañerías llamadas colectoras, que corren
frente a las viviendas, recogen los desagües domiciliarios por las conexiones
cloacales, y los conducen hasta las cloacas máximas.
•La limpieza y conexión con otros ramales se realiza mediante bocas de
registro separadas entre 100 y 120 metros.

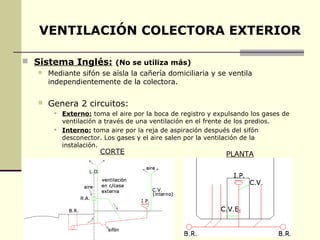

7. VENTILACIÓN COLECTORA EXTERIOR
 Sistema Inglés: (No se utiliza más)
 Mediante sifón se aísla la cañería domiciliaria y se ventila
independientemente de la colectora.
 Genera 2 circuitos:
 Externo: toma el aire por la boca de registro y expulsando los gases de
ventilación a través de una ventilación en el frente de los predios.
 Interno: toma aire por la reja de aspiración después del sifón
desconector. Los gases y el aire salen por la ventilación de la
instalación.
CORTE PLANTA

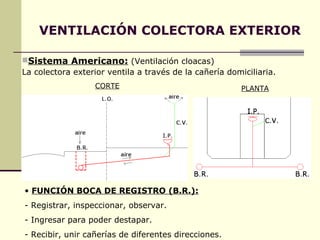

8. VENTILACIÓN COLECTORA EXTERIOR
Sistema Americano: (Ventilación cloacas)
La colectora exterior ventila a través de la cañería domiciliaria.
CORTE PLANTA
• FUNCIÓN BOCA DE REGISTRO (B.R.):
- Registrar, inspeccionar, observar.
- Ingresar para poder destapar.
- Recibir, unir cañerías de diferentes direcciones.

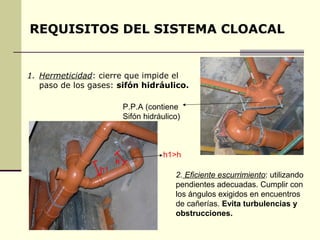

9. REQUISITOS DEL SISTEMA CLOACAL
1. Hermeticidad: cierre que impide el
paso de los gases: sifón hidráulico.
P.P.A (contiene
Sifón hidráulico)
h1>h
h
h1
2. Eficiente escurrimiento: utilizando
pendientes adecuadas. Cumplir con
los ángulos exigidos en encuentros
de cañerías. Evita turbulencias y
obstrucciones.

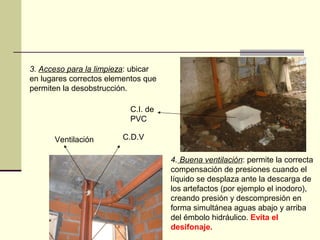

10. 3. Acceso para la limpieza: ubicar
en lugares correctos elementos que
permiten la desobstrucción.
C.I. de
PVC
Ventilación C.D.V
4. Buena ventilación: permite la correcta
compensación de presiones cuando el
líquido se desplaza ante la descarga de
los artefactos (por ejemplo el inodoro),
creando presión y descompresión en
forma simultánea aguas abajo y arriba
del émbolo hidráulico. Evita el
desifonaje.

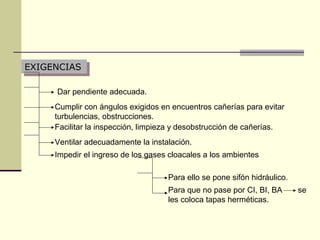

11. EXIGENCIAS
EXIGENCIAS
Dar pendiente adecuada.
Cumplir con ángulos exigidos en encuentros cañerías para evitar
turbulencias, obstrucciones.
Facilitar la inspección, limpieza y desobstrucción de cañerías.
Ventilar adecuadamente la instalación.
Impedir el ingreso de los gases cloacales a los ambientes
Para ello se pone sifón hidráulico.
Para que no pase por CI, BI, BA se
les coloca tapas herméticas.

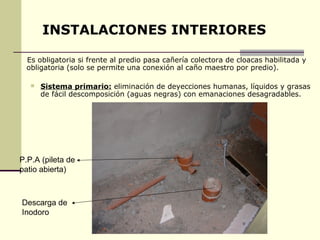

12. INSTALACIONES INTERIORES
Es obligatoria si frente al predio pasa cañería colectora de cloacas habilitada y
obligatoria (solo se permite una conexión al caño maestro por predio).
 Sistema primario: eliminación de deyecciones humanas, líquidos y grasas
de fácil descomposición (aguas negras) con emanaciones desagradables.
P.P.A (pileta de
patio abierta)
Descarga de
Inodoro

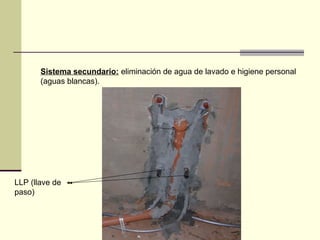

13. Sistema secundario: eliminación de agua de lavado e higiene personal
(aguas blancas).
LLP (llave de
paso)

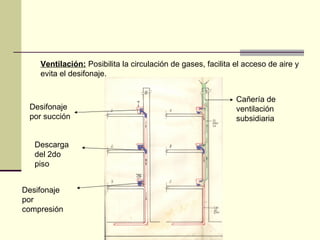

14. Ventilación: Posibilita la circulación de gases, facilita el acceso de aire y
evita el desifonaje.
Cañería de
Desifonaje ventilación
por succión subsidiaria
Descarga
del 2do
piso
Desifonaje
por
compresión

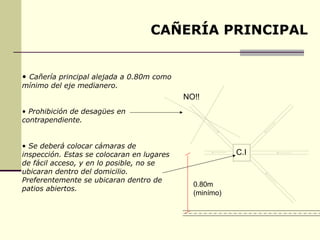

15. CAÑERÍA PRINCIPAL
• Cañería principal alejada a 0.80m como
mínimo del eje medianero.
NO!!
• Prohibición de desagües en
contrapendiente.
• Se deberá colocar cámaras de
inspección. Estas se colocaran en lugares C.I
de fácil acceso, y en lo posible, no se
ubicaran dentro del domicilio.
Preferentemente se ubicaran dentro de
0.80m
patios abiertos.
(minímo)

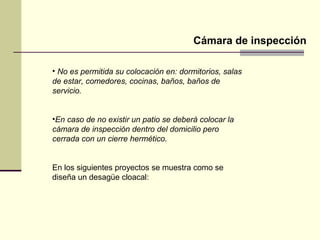

16. Cámara de inspección
• No es permitida su colocación en: dormitorios, salas
de estar, comedores, cocinas, baños, baños de
servicio.
•En caso de no existir un patio se deberá colocar la
cámara de inspección dentro del domicilio pero
cerrada con un cierre hermético.
En los siguientes proyectos se muestra como se
diseña un desagüe cloacal:

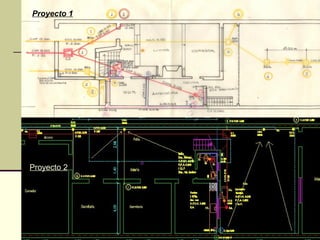

17. Proyecto 1
Proyecto 2
Proyecto 2

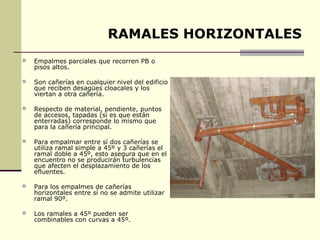

18. RAMALES HORIZONTALES
 Empalmes parciales que recorren PB o
pisos altos.
 Son cañerías en cualquier nivel del edificio
que reciben desagües cloacales y los
viertan a otra cañería.
 Respecto de material, pendiente, puntos
de accesos, tapadas (si es que están
enterradas) corresponde lo mismo que
para la cañería principal.
 Para empalmar entre sí dos cañerías se
utiliza ramal simple a 45º y 3 cañerías el
ramal doble a 45º, esto asegura que en el
encuentro no se producirán turbulencias
que afecten el desplazamiento de los
efluentes.
 Para los empalmes de cañerías
horizontales entre sí no se admite utilizar
ramal 90º.
 Los ramales a 45º pueden ser
combinables con curvas a 45º.

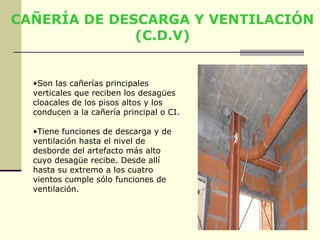

19. CAÑERÍA DE DESCARGA Y VENTILACIÓN
(C.D.V)
•Son las cañerías principales
verticales que reciben los desagües
cloacales de los pisos altos y los
conducen a la cañería principal o CI.
•Tiene funciones de descarga y de
ventilación hasta el nivel de
desborde del artefacto más alto
cuyo desagüe recibe. Desde allí
hasta su extremo a los cuatro
vientos cumple sólo funciones de
ventilación.
