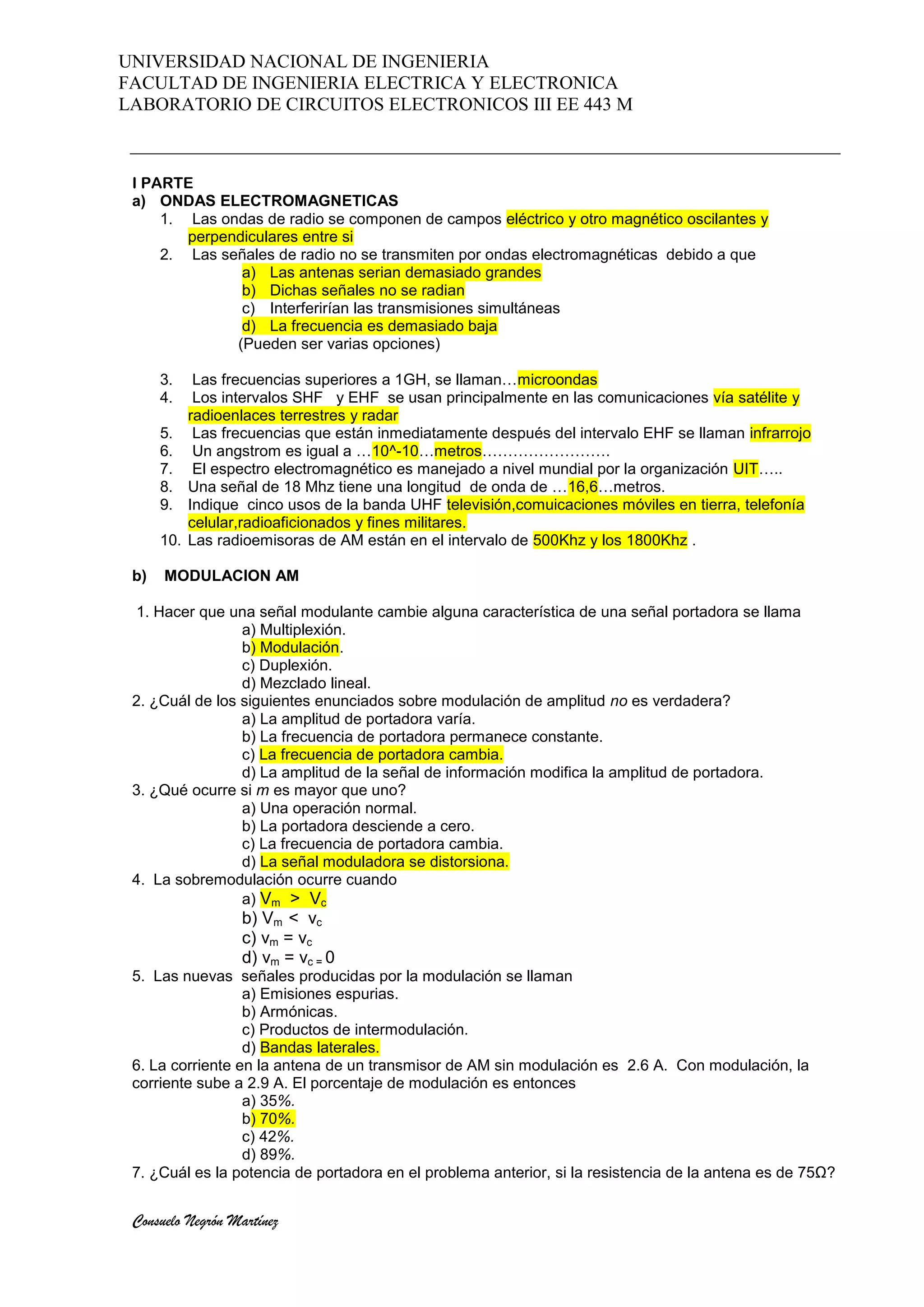

UNIVERSIDAD NACIONAL DE INGENIERIA
FACULTAD DE INGENIERIA ELECTRICA Y ELECTRONICA
LABORATORIO DE CIRCUITOS ELECTRONICOS III EE 443 M



 I PARTE
 a) ONDAS ELECTROMAGNETICAS
     1. Las ondas de radio se componen de campos eléctrico y otro magnético oscilantes y
        perpendiculares entre si
     2. Las señales de radio no se transmiten por ondas electromagnéticas debido a que
SDFVSDFSD a) Las antenas serian demasiado grandes
               b) Dichas señales no se radian
ZXLDVNLÑZKSNDVLKSA
               c) Interferirían las transmisiones simultáneas
               d) La frecuencia es demasiado baja
              (Pueden ser varias opciones)

      3.     Las frecuencias superiores a 1GH, se llaman…microondas
      4.     Los intervalos SHF y EHF se usan principalmente en las comunicaciones vía satélite y
            radioenlaces terrestres y radar
      5.     Las frecuencias que están inmediatamente después del intervalo EHF se llaman infrarrojo
      6.     Un angstrom es igual a …10^-10…metros…………………….
      7.     El espectro electromagnético es manejado a nivel mundial por la organización UIT…..
      8.    Una señal de 18 Mhz tiene una longitud de onda de …16,6…metros.
      9.    Indique cinco usos de la banda UHF televisión,comuicaciones móviles en tierra, telefonía
            celular,radioaficionados y fines militares.
      10.   Las radioemisoras de AM están en el intervalo de 500Khz y los 1800Khz .

 b)   MODULACION AM

 1. Hacer que una señal modulante cambie alguna característica de una señal portadora se llama
                 a) Multiplexión.
                 b) Modulación.
                 c) Duplexión.
                 d) Mezclado lineal.
 2. ¿Cuál de los siguientes enunciados sobre modulación de amplitud no es verdadera?
                 a) La amplitud de portadora varía.
                 b) La frecuencia de portadora permanece constante.
                 c) La frecuencia de portadora cambia.
                 d) La amplitud de la señal de información modifica la amplitud de portadora.
 3. ¿Qué ocurre si m es mayor que uno?
                 a) Una operación normal.
                 b) La portadora desciende a cero.
                 c) La frecuencia de portadora cambia.
                 d) La señal moduladora se distorsiona.
 4. La sobremodulación ocurre cuando
                 a) Vm > Vc
                   b) Vm < vc
                   c) vm = vc
                   d) vm = vc = 0
 5. Las nuevas señales producidas por la modulación se llaman
                  a) Emisiones espurias.
                  b) Armónicas.
                  c) Productos de intermodulación.
                  d) Bandas laterales.
 6. La corriente en la antena de un transmisor de AM sin modulación es 2.6 A. Con modulación, la
 corriente sube a 2.9 A. El porcentaje de modulación es entonces
                  a) 35%.
                  b) 70%.
                  c) 42%.
                  d) 89%.
 7. ¿Cuál es la potencia de portadora en el problema anterior, si la resistencia de la antena es de 75Ω?


 Consuelo Negrón Martínez
a) 195 W.
                 b) 631W.
                 c) 507W.
                 d) 792 W.
8. Una señal de AM tiene una potencia de portadora de 5W y el porcentaje de modulación es 80%. La
potencia total de las bandas laterales es
                 a) 0.8W.
                 b) 1.6W.
                 c) 2.5W.
                 d) 4.0W.

9 .El circuito que recupera la información moduladora original de una señal de AM se denomina
        a) Modulador
        b) Demodulador
        c) Mezclador
        d) Receptor de cristal
10. El demodulador de amplitud mas común es el
         a) Mezclador de diodo
         b) Modulador balanceado
         c) Detector de envolvente
         d) Filtro de cristal

c) TRANSMISORES DE RADIO

    1. ¿Cuál de los siguientes circuitos NO es un componente típico de todo transmisor de radio?
                     a)Oscilador de portadora
                     b)Amplificación de excitación
                     c) Mezclador
                     d)Amplificador de potencia final

   2. ¿Cuál es la clase de amplificador de potencia de RF más eficiente ?...Clase “C” o“S”
   3. ¿En qué clase de amplificador el transistor se usa como interruptor?...clase E..................
   4. Para acoplar una impedancia de un amplificador de 6 ohmios a una carga de antena de 72
       ohmios, el transformador debe tener una relación de vueltas de Np/Ns = 0.288…………….
   5. Para transmisión AM se usan generalmente transmisores de…alto nivel de potencia
   6. Los transmisores de bajo nivel se usan para…escuchar música de un CD, hablar por
       micrófono, localizador de personas, radio teléfonos de corto alcance.
   7. La transferencia de potencia máxima ocurre cuando la impedancia del generador es…igual la
       impedancia de carga.
   8. Cuáles son los dos propósitos fundamentales para “procesar la voz: Son poder transmitirla
       adecuadamente y poder almacenarla.para luego reproducirla……………………………...
   9. Efectos de la sobremodulación produce un ancho de banda excesivo que produce
       interferencia en otras estaciones, es el llamado efecto SIDEBAND SPLATTER
   10. Desventajas de la modulación de bajo nivel(2) desventaja principal es que la señal se
       distorsiona antes de llegar a la etapa de final, debido a que el transistor de clase A presenta
       no linealidad
d) RECEPTOR SUPERHETERODINO

    1. El receptor más simple es unEl receptor de radio más simple que podemos construir es el
       denominado en los orígenes de la radio receptor de galena.
        Se llamaba así porque el material semiconductor que se utilizaba como diodo detector era
       una pequeña piedra de este material sobre la que hacía contacto un fino hilo metálico al que
       se denominaba barba de gato. Este componente es el antecesor inmediato de los diodos de
       germanio o silicio utilizados actualmente.Este receptor rudimentario sólo permite la audición
       de emisoras potentes y no muy lejanas, ya que no dispone de amplificación de ningún tipo.

    2. El circuito clave de un receptor superheterodino son los dos mezcladores que llevan a dos
       frecuencias intermedias
    3. La señal que es dos veces mas la FI de la señal deseada que causa interferencia se
       llama…………………………………………………………………………
                     a) Fantasma
                     b) Imagen
                     c) Señal invertida

Consuelo Negrón Martínez
4. La causa principal de la interferencia de imagen es:
                 a) La deficiente selectividad de la sección de entrada.
                 b) La baja ganancia
                 c) Una FI alta
                 d) Una relación S/R baja.
    5. Un circuito sintonizado entra en resonancia a 4MHz y su Q es 100.El ancho de banda es
       40KHz
    6. La mayor parte de la ganancia y de la selectividad de un superheterodino se obtiene en el
                  a) Amplificador de RF
                  b) Mezclador
                  c) Amplificador de FI
                  d) Amplificador de AF
    7. La capacidad de un receptor para separar una señal de las demás frecuencias adyacentes
       muy próximas se llama
                      a) Sensibilidad
                      b) Relación S/R
                      c) Selectividad
                      d) Ganancia

    8. La sensibilidad de un receptor depende de
                         a) Ancho de banda global del receptor
                         b) De la selectividad global del receptor
                         c) De la respuesta de ruido total del receptor
                         d) De la ganancia total del receptor
    9. Los amplificadores de RF proporcionan …ganancia .y selectividad iniciales en un receptor,
        pero también agregan ruido…………..
    10. Usar la amplitud de la señal de llegada para controlar la ganancia del receptor se
        denomina…control de ganancia automática CGA

II PARTE

1.-Suponga que          =3V, RB = 3 K Ω, transistores idénticos, alfas = 0,98, de silicio,
IES = 2x10-16 A, halle IC4 = 0.0960mA….., si VCC = +10V, Determine R4=5.2K para
que VC4 sea 5V.
Si ZE es un condensador que funciona como corto circuito a la frecuencia de
sintonía y Vi = (2.6 mV )cos107t, calcule los valores de C4=…1nF…..         y
L1=10uH…. Para que se comporte como un circuito sintonizado-
                         VCC



                     R4            C4
                                        L1




                                  Q4




          Vi
                                        ZE



          RB


                           -VEE

Consuelo Negrón Martínez
Se corrigió el espejo de corriente.

2.- Explicar como funciona el mezclador doblemente balanceado




                                                                   1
 LO                                                           -            +
                                                         2                      4
 fo




                                                                   3
                                                              fo + fs
                           Entrada                        y   o
                            fs                                fo - fs




                   MEZCLADOR DOBLEMENTE BALANCEADO
Uno de los moduladores mas adecuados para generar una señal DSB es el modulador en
estrella o doblemente balanceado como el que se muestra en la Fig. En dicho esquema los
cuatro diodos forman una estrella en la cual todos ellos apuntan en la misma dirección. Los
diodos estan controlados por la señal portadora Lo(t) a la frecuencia de la portadora fo
que se aplica atraves del primer transformador. Vamos a suponer que los diodos son
ideales y que los transformadores estan totalmente balanceados. Cuando la señal Lo(t) es
positiva, los diodos 1-4 y 2-3 estan en directa y presentan impedancia cero, mientras que los
diodos internos 2-1 y 3-4 estan en inversa y tienen impedancia innito. De este modo el
modulador suma Lo(t) a la señal de entrada. Cuando la señal Lo(t) es negativa, la situación
es justamente la inversa. En este caso el modulador resta Lo(t) a la señal de entrada..Por
tanto, el modulador en estrella, de forma ideal, es un modulador que suma o resta la señal
Lo(t) con la señal de entrada.

3.- Explique como funciona un demodulador por deteccion de picos.

La frecuencia de la señal modulante más alta que puede demodularse por un
detector de picos sin atenuarse se da como:




Consuelo Negrón Martínez
Su funcionamiento se basa en que la señal de la portadora captura el diodo y lo
obliga a activarse y a desactivarse (rectificar) sincrónicamente (tanto en frecuen-
cia como en fase). Así las frecuencias laterales se mezclan con la portadora y se
recuperan las señales de banda base original. Cuando la señal supera la barrera
de potencial del diodo, el diodo se activa y la corriente que lo atraviesa carga el
condensador. Cuando el diodo esta apagado el condensador empieza a descar-
garse por medio de la resistencia pero la constante de tiempo se debe hacer lo
bastante larga para que no se logre descargar antes del siguiente ciclo. La
forma de onda de salida tie




Consuelo Negrón Martínez

Test ee443

  • 1.
    UNIVERSIDAD NACIONAL DEINGENIERIA FACULTAD DE INGENIERIA ELECTRICA Y ELECTRONICA LABORATORIO DE CIRCUITOS ELECTRONICOS III EE 443 M I PARTE a) ONDAS ELECTROMAGNETICAS 1. Las ondas de radio se componen de campos eléctrico y otro magnético oscilantes y perpendiculares entre si 2. Las señales de radio no se transmiten por ondas electromagnéticas debido a que SDFVSDFSD a) Las antenas serian demasiado grandes b) Dichas señales no se radian ZXLDVNLÑZKSNDVLKSA c) Interferirían las transmisiones simultáneas d) La frecuencia es demasiado baja (Pueden ser varias opciones) 3. Las frecuencias superiores a 1GH, se llaman…microondas 4. Los intervalos SHF y EHF se usan principalmente en las comunicaciones vía satélite y radioenlaces terrestres y radar 5. Las frecuencias que están inmediatamente después del intervalo EHF se llaman infrarrojo 6. Un angstrom es igual a …10^-10…metros……………………. 7. El espectro electromagnético es manejado a nivel mundial por la organización UIT….. 8. Una señal de 18 Mhz tiene una longitud de onda de …16,6…metros. 9. Indique cinco usos de la banda UHF televisión,comuicaciones móviles en tierra, telefonía celular,radioaficionados y fines militares. 10. Las radioemisoras de AM están en el intervalo de 500Khz y los 1800Khz . b) MODULACION AM 1. Hacer que una señal modulante cambie alguna característica de una señal portadora se llama a) Multiplexión. b) Modulación. c) Duplexión. d) Mezclado lineal. 2. ¿Cuál de los siguientes enunciados sobre modulación de amplitud no es verdadera? a) La amplitud de portadora varía. b) La frecuencia de portadora permanece constante. c) La frecuencia de portadora cambia. d) La amplitud de la señal de información modifica la amplitud de portadora. 3. ¿Qué ocurre si m es mayor que uno? a) Una operación normal. b) La portadora desciende a cero. c) La frecuencia de portadora cambia. d) La señal moduladora se distorsiona. 4. La sobremodulación ocurre cuando a) Vm > Vc b) Vm < vc c) vm = vc d) vm = vc = 0 5. Las nuevas señales producidas por la modulación se llaman a) Emisiones espurias. b) Armónicas. c) Productos de intermodulación. d) Bandas laterales. 6. La corriente en la antena de un transmisor de AM sin modulación es 2.6 A. Con modulación, la corriente sube a 2.9 A. El porcentaje de modulación es entonces a) 35%. b) 70%. c) 42%. d) 89%. 7. ¿Cuál es la potencia de portadora en el problema anterior, si la resistencia de la antena es de 75Ω? Consuelo Negrón Martínez
  • 2.
    a) 195 W. b) 631W. c) 507W. d) 792 W. 8. Una señal de AM tiene una potencia de portadora de 5W y el porcentaje de modulación es 80%. La potencia total de las bandas laterales es a) 0.8W. b) 1.6W. c) 2.5W. d) 4.0W. 9 .El circuito que recupera la información moduladora original de una señal de AM se denomina a) Modulador b) Demodulador c) Mezclador d) Receptor de cristal 10. El demodulador de amplitud mas común es el a) Mezclador de diodo b) Modulador balanceado c) Detector de envolvente d) Filtro de cristal c) TRANSMISORES DE RADIO 1. ¿Cuál de los siguientes circuitos NO es un componente típico de todo transmisor de radio? a)Oscilador de portadora b)Amplificación de excitación c) Mezclador d)Amplificador de potencia final 2. ¿Cuál es la clase de amplificador de potencia de RF más eficiente ?...Clase “C” o“S” 3. ¿En qué clase de amplificador el transistor se usa como interruptor?...clase E.................. 4. Para acoplar una impedancia de un amplificador de 6 ohmios a una carga de antena de 72 ohmios, el transformador debe tener una relación de vueltas de Np/Ns = 0.288……………. 5. Para transmisión AM se usan generalmente transmisores de…alto nivel de potencia 6. Los transmisores de bajo nivel se usan para…escuchar música de un CD, hablar por micrófono, localizador de personas, radio teléfonos de corto alcance. 7. La transferencia de potencia máxima ocurre cuando la impedancia del generador es…igual la impedancia de carga. 8. Cuáles son los dos propósitos fundamentales para “procesar la voz: Son poder transmitirla adecuadamente y poder almacenarla.para luego reproducirla……………………………... 9. Efectos de la sobremodulación produce un ancho de banda excesivo que produce interferencia en otras estaciones, es el llamado efecto SIDEBAND SPLATTER 10. Desventajas de la modulación de bajo nivel(2) desventaja principal es que la señal se distorsiona antes de llegar a la etapa de final, debido a que el transistor de clase A presenta no linealidad d) RECEPTOR SUPERHETERODINO 1. El receptor más simple es unEl receptor de radio más simple que podemos construir es el denominado en los orígenes de la radio receptor de galena. Se llamaba así porque el material semiconductor que se utilizaba como diodo detector era una pequeña piedra de este material sobre la que hacía contacto un fino hilo metálico al que se denominaba barba de gato. Este componente es el antecesor inmediato de los diodos de germanio o silicio utilizados actualmente.Este receptor rudimentario sólo permite la audición de emisoras potentes y no muy lejanas, ya que no dispone de amplificación de ningún tipo. 2. El circuito clave de un receptor superheterodino son los dos mezcladores que llevan a dos frecuencias intermedias 3. La señal que es dos veces mas la FI de la señal deseada que causa interferencia se llama………………………………………………………………………… a) Fantasma b) Imagen c) Señal invertida Consuelo Negrón Martínez
  • 3.
    4. La causaprincipal de la interferencia de imagen es: a) La deficiente selectividad de la sección de entrada. b) La baja ganancia c) Una FI alta d) Una relación S/R baja. 5. Un circuito sintonizado entra en resonancia a 4MHz y su Q es 100.El ancho de banda es 40KHz 6. La mayor parte de la ganancia y de la selectividad de un superheterodino se obtiene en el a) Amplificador de RF b) Mezclador c) Amplificador de FI d) Amplificador de AF 7. La capacidad de un receptor para separar una señal de las demás frecuencias adyacentes muy próximas se llama a) Sensibilidad b) Relación S/R c) Selectividad d) Ganancia 8. La sensibilidad de un receptor depende de a) Ancho de banda global del receptor b) De la selectividad global del receptor c) De la respuesta de ruido total del receptor d) De la ganancia total del receptor 9. Los amplificadores de RF proporcionan …ganancia .y selectividad iniciales en un receptor, pero también agregan ruido………….. 10. Usar la amplitud de la señal de llegada para controlar la ganancia del receptor se denomina…control de ganancia automática CGA II PARTE 1.-Suponga que =3V, RB = 3 K Ω, transistores idénticos, alfas = 0,98, de silicio, IES = 2x10-16 A, halle IC4 = 0.0960mA….., si VCC = +10V, Determine R4=5.2K para que VC4 sea 5V. Si ZE es un condensador que funciona como corto circuito a la frecuencia de sintonía y Vi = (2.6 mV )cos107t, calcule los valores de C4=…1nF….. y L1=10uH…. Para que se comporte como un circuito sintonizado- VCC R4 C4 L1 Q4 Vi ZE RB -VEE Consuelo Negrón Martínez
  • 4.
    Se corrigió elespejo de corriente. 2.- Explicar como funciona el mezclador doblemente balanceado 1 LO - + 2 4 fo 3 fo + fs Entrada y o fs fo - fs MEZCLADOR DOBLEMENTE BALANCEADO Uno de los moduladores mas adecuados para generar una señal DSB es el modulador en estrella o doblemente balanceado como el que se muestra en la Fig. En dicho esquema los cuatro diodos forman una estrella en la cual todos ellos apuntan en la misma dirección. Los diodos estan controlados por la señal portadora Lo(t) a la frecuencia de la portadora fo que se aplica atraves del primer transformador. Vamos a suponer que los diodos son ideales y que los transformadores estan totalmente balanceados. Cuando la señal Lo(t) es positiva, los diodos 1-4 y 2-3 estan en directa y presentan impedancia cero, mientras que los diodos internos 2-1 y 3-4 estan en inversa y tienen impedancia innito. De este modo el modulador suma Lo(t) a la señal de entrada. Cuando la señal Lo(t) es negativa, la situación es justamente la inversa. En este caso el modulador resta Lo(t) a la señal de entrada..Por tanto, el modulador en estrella, de forma ideal, es un modulador que suma o resta la señal Lo(t) con la señal de entrada. 3.- Explique como funciona un demodulador por deteccion de picos. La frecuencia de la señal modulante más alta que puede demodularse por un detector de picos sin atenuarse se da como: Consuelo Negrón Martínez
  • 5.
    Su funcionamiento sebasa en que la señal de la portadora captura el diodo y lo obliga a activarse y a desactivarse (rectificar) sincrónicamente (tanto en frecuen- cia como en fase). Así las frecuencias laterales se mezclan con la portadora y se recuperan las señales de banda base original. Cuando la señal supera la barrera de potencial del diodo, el diodo se activa y la corriente que lo atraviesa carga el condensador. Cuando el diodo esta apagado el condensador empieza a descar- garse por medio de la resistencia pero la constante de tiempo se debe hacer lo bastante larga para que no se logre descargar antes del siguiente ciclo. La forma de onda de salida tie Consuelo Negrón Martínez
