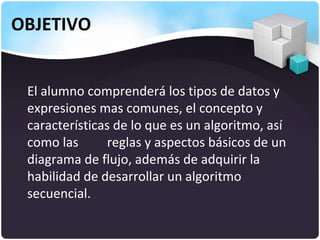

OBJETIVO


 El alumno comprenderá los tipos de datos y
 expresiones mas comunes, el concepto y
 características de lo que es un algoritmo, así
 como las       reglas y aspectos básicos de un
 diagrama de flujo, además de adquirir la
 habilidad de desarrollar un algoritmo
 secuencial.
CONTENIDO


  • Tipos de Datos y Expresiones
  • Conceptos de Algoritmos
  • Diagramas ( reglas y símbolos básicos)
  • Algoritmos Secuenciales

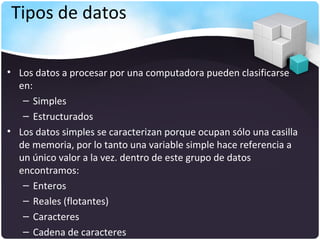

Tipos de datos

• Los datos a procesar por una computadora pueden clasificarse
  en:
   – Simples
   – Estructurados
• Los datos simples se caracterizan porque ocupan sólo una casilla
  de memoria, por lo tanto una variable simple hace referencia a
  un único valor a la vez. dentro de este grupo de datos
  encontramos:
   – Enteros
   – Reales (flotantes)
   – Caracteres
   – Cadena de caracteres
• Los datos estructurados se caracterizan por el hecho de que con
  un nombre se hace referencia a un grupo de casillas de memoria.
• Es decir, un dato estructurado tiene varios componentes. Cada
  uno de sus componentes puede ser a su vez un dato simple.
  Dentro de este grupo de datos se encuentran:
   – Arreglos
   – Cadena de caracteres
   – Registros
     Identificador                     Identificador

     Dato simple                   Dato estructurado
Datos simples

• Enteros.- son números que no contienen componentes
  fraccionarias y, por lo tanto, no incluyen el punto decimal, pueden
  estar precedidos del signo + o --. Por ejemplo:
                465 -387 9 99 -1578 125550
• Reales (flotantes).- son números que contienen una parte
  fraccionaria y, por lo tanto, incluyen el punto decimal, pueden esta
  precedidos del signo + o --. Por ejemplo:
               125.87 -124.0 158000.75 -38.5879
• Carácter.- contiene un solo carácter y va encerrado entre comillas
  simples. Por ejemplo:
               ‘a’ ‘A’ ‘$’ ‘#’ ‘7’ ‘+’ ‘h’ ‘H’
Algoritmos y diagramas de flujo
Cadena de caracteres.- contiene un conjunto de caracteres alfabéticos,
             numéricos, y especiales, que sirven para representar y
           manejar datos como: nombres, descripciones de artículos,
           direcciones, etc. Van encerrados entre comillas dobles, por
           ejemplo:
            “abc”   “Carlos Jiménez”    “83-15-24-65”    “$8#2”
Booleanos.- toma los valores de verdadero (true) o falso (false), no

             puede ser leído o escrito, sólo asignado, es útil para
             plantear cierto tipo de condiciones en el manejo de las
             estructuras lógicas de control.
Algoritmos y diagramas de flujo
Identificadores, constantes y variables
  Identificadores.- son nombres que se usamos para referirnos a
                    variables, constantes, funciones o cualquier objeto
                    definido por el usuario.
                 Un identificador se forma de acuerdo a ciertas reglas
               básicas:
               » El primer carácter que forma un identificador debe ser
                 una letra o el símbolo de subrayado ( _ ).
               » Los demás caracteres pueden ser letras, dígitos o
                 símbolo de subrayado.
               » La longitud del identificador depende del lenguaje de
                 programación a utilizar.
Algoritmos y diagramas de flujo
Constantes
• Son datos que no cambian durante la ejecución de un programa.
  Existen tipos de constantes como tipos de datos, por lo tanto, puede
  haber constantes enteras, reales (flotantes), de carácter, de
  cadenas de caracteres, booleanas, etc.
Variables
• Es un identificador que puede cambiar su valor durante la ejecución
  de un programa.
• Se utiliza para representar un dato tipo entero, real (flotante), o una
  constante de carácter. Por ejemplo:
  Variable i es de tipo entero
  variable prom es de tipo real (flotante)
  Variable opción es de tipo carácter
Algoritmos y diagramas de flujo
Operaciones aritméticas
• Para poder realizar operaciones      aritméticas   necesitamos   de
  operadores aritméticos.

• Estos operadores nos permiten realizar operaciones aritméticas
  entre operandos: números, constantes o variables. El resultado de
  una operación aritmética es un número.

• A continuación presentamos en una tabla los operadores aritméticos,
  la operación que puede realizar y, un ejemplo de su uso y su
  resultado:
Algoritmos y diagramas de flujo

                      Operadores Aritméticos
Operador Aritmético        Operación         Ejemplo      Resultado
        **                  Potencia          3**2           9
        *                Multiplicación      5.25*3         15.75
        /                   División          17/4          4.25
        +                    Suma            58+79          137
        -                    Resta         25.96 -11.25     14.71
       Mod              Módulo (residuo)    21 mod 2          1

        div             División entera       19/3           6
Algoritmos y diagramas de flujo
• Al evaluar expresiones que contienen operadores aritméticos
  debemos respetar la jerarquía en el orden de aplicación. Es decir, si
  tenemos en una expresión más de un operador, debemos aplicar
  primero el operador de mayor jerarquía, resolver esa operación y así
  sucesivamente.

                    Jerarquía de los operadores aritméticos
      Operador     Jerarquía   Operación
         **        (Mayor)     Potencia

      *, /, mod,               Multiplicación, división, módulo, división entera
           div
         +, -                  Suma, resta
                   (menor)
Algoritmos y diagramas de flujo
Reglas para resolver una expresión aritmética:
1.   Si una expresión contiene subexpresiones entre paréntesis, éstas
     se evalúan primero, respetando claro la jerarquía de los operadores
     aritméticos en esta subexpresión.
     Si las subexpresiones se encuentran anidadas por paréntesis,
     primero se evalúan las subexpresiones que se encuentran en el
     último nivel de anidamiento.
2.   Los operadores aritméticos se aplican teniendo en cuenta la
     jerarquía y de izquierda a derecha.
Algoritmos y diagramas de flujo
Por ejemplo:
•   Dados los siguientes casos, resolver cada caso aplicando las reglas
    correspondientes:
    1). 7 + 5 – 6     2). 9 +7 * 8 – 36 / 5   3). 7 * 5 ** 3 / 4 div 3
          1                       1                          1
        12 – 6            9 + 56 – 36 / 5           7 * 125 / 4 div 3
              2                           2              2
          =6               9 + 56 – 7.2              875 / 4 div 3
                              3                           3
                             65 – 7.2                 218.75 div 3
                                  4                              4
                              = 57.8                   = 72
Algoritmos y diagramas de flujo
4). 7 * 8 * (160 mod 3 ** 3) div 5 * 13 – 28   3640 - 28
                        1                          7
   7 * 8 * (160 mod 27) div 5 * 13 – 28        = 3612
                  2
    7 * 8 * 25 div 5 * 13 – 28
      3
    56 * 25 div 5 * 13 – 28
          4
    1400 div 5 * 13 – 28
              5
    280 * 13 – 28
              6
Algoritmos y diagramas de flujo
Expresiones lógicas
• Las expresiones lógicas o booleanas, están constituidas por números,
  constantes o variables y operadores lógicos o relacionales. El valor
  que pueden tomar estas expresiones es de verdadero o falso.
  Se utilizan con frecuencia en las estructuras selectivas y en las
  estructuras repetitivas.
Operadores relacionales
• Son operadores que permiten comparar dos operandos, los operandos
  pueden ser números, caracteres, constantes o variables.
  Las constantes o variables, a su vez, pueden ser de tipo entero, real
  (flotante), carácter o cadena de caracteres.
Algoritmos y diagramas de flujo
El resultado de una expresión con operadores relacionales es
verdadero o falso.


                      Operadores Relacionales
        Operador   Operación           Ejemplo            Resultado
           ==          Igual que       “lalo” == “lola”      Falso

           < >       Diferente a         ‘x’ < > ‘y’       Verdadero

            <         Menor que           14 < 25          Verdadero

            >         Mayor que           35 > 10          Verdadero

           < =     Menor o igual que       5 <= 6          Verdadero

           >=      Mayor o igual que      15 >= 7          Verdadero
Algoritmos y diagramas de flujo
Operadores lógicos
•   Son operadores que permiten formular condiciones complejas a partir de
    condiciones simples.
•   Los operadores lógicos son de:
    Conjunción (y).- relaciona dos operandos booleanos. Proporciona un
                     valo verdadero (V), si los dos son verdaderos; en caso
                     contrario da un resultado falso (F).
    Disyunción (o).- relaciona dos operandos booleanos. Proporciona un
                     valor verdadero (V), si uno de los dos es verdadero; en
                     caso contrario da un resultado falso (F).
    Negación (No).- este operador relaciona sólo un operando booleano y
                    da como resultado un valor opuesto al que tenga
                    el operando.
Algoritmos y diagramas de flujo
               Operadores Lógicos
Operador        Jerarquía       Expresión lógica
  No (~)        (Mayor)              No P          Jerarquía de todos los
                                                   Operadores
  Y (^)                              P y Q            Operadores         Jerarquía
      o                              P o Q                ( )            (Mayor)
                (Menor)                                    **
Tabla de verdad de los Operadores                    *, /, div, mod
Lógicos
                                                   ==, < >, <, >, < =,
  P        Q     P ^ Q    P o Q     ~ P   ~ Q              > =
  V        V       V        V       F       F           No ( ~ )
  V        F       F        V       F      V             y ( ^ )
  F        V       F        V       V       F              o
                                                                         (Menor)
  F        F       F        F       V      V
Algoritmos y diagramas de flujo
Por ejemplo:
• Dados los siguientes casos, resolver cada caso aplicando las reglas
  correspondientes:
  1). A = 5, B = 16          2). X = 6, B = 7.8
      (A ** 2) > (B * 2)          (X * 5 + B ** 3 / 4) < = (X ** 3 div B)
         1                                   1
     25 > (B * 2)                (X * 5 + 474.552 / 4) < = (X ** 3 div B)
               2                    2
     25 > 32                     (30 + 474.552 / 4) < = (X ** 3 div B)
         3                                   3
                                 (30 + 118.638) < = (X ** 3 div B)
       Falso                            4
                                  Continua
Algoritmos y diagramas de flujo
Continuación 2)
    148.638 < = (X ** 3 div B)
                         5
    148.638 < = (216 div B)
                             6
     148.638 < = 27

             Falso

   3). ~(15 > = 7 ** 2) o (43 – 8 * 2 div 4 < > 3 * 2 div 2)
                     1
       ~(15 > = 49) o (43 – 8 * 2 div 4 < > 3 * 2 div 2)
             2                   3                             Continua
Algoritmos y diagramas de flujo

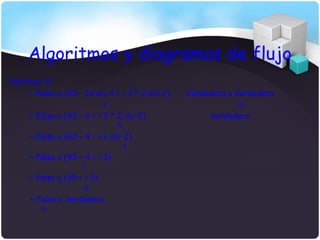

Continua 3).
     ~ Falso o (43 – 16 div 4 < > 3 * 2 div 2)   Verdadero o Verdadero
                            4                                10
     ~ Falso o (43 – 4 < > 3 * 2 div 2)               Verdadero
                                5
     ~ Falso o (43 – 4 < > 6 div 2)
                                    6
     ~ Falso o (43 – 4 < > 3)
                    7
     ~ Falso o (39 < > 3)
                     8
     ~ Falso o Verdadero
         9
Algoritmos y diagramas de flujo
Concepto de algoritmo
• Los seres humanos realizamos una serie de pasos, procedimientos o
  acciones que nos permiten alcanzar un resultado o resolver un
  problema, esto se repite innumerables veces durante el día. En
  realidad estamos aplicando un algoritmo para resolver un problema.


  Definición de Algoritmo.- secuencia ordenada y cronológica de pasos
  que llevan a la solución de un problema o a la ejecución de una tarea (o
  actividad).
Algoritmos y diagramas de flujo
•    El algoritmo debe tener las siguientes características:
     Tener un principio
     Ser simples, claros, precisos, exactos.
     Tener un orden lógico.
     Debe ser finito.
     Tener un fin.


•    La definición de un algoritmo debe describir tres partes:
     Entrada.
     Proceso.
     Salida
Algoritmos y diagramas de flujo
• La serie de pasos, procedimientos o acciones que nos permiten
  alcanzar un resultado o resolver un problema a través de algoritmos,
  los desarrollamos por medio de pseudocódigo.

• El pseudocódigo describe un algoritmo utilizando una mezcla de
  frases en lenguaje común, instrucciones de programación y palabras
  clave que definen las estructuras básicas.

• El objetivo del pseudocódigo es permitir que el programador se
  centre en los aspectos lógicos de la solución, evitando las reglas de
  sintaxis de los lenguajes de programación.

• No siendo el pseudocódigo un lenguaje formal, los pseudocódigos
  varían de un programador a otro, es decir, no hay un pseudocódigo
  estándar.
Algoritmos y diagramas de flujo
Diagramas de flujo
• Un diagrama de flujo representa la esquematización gráfica de un
  algoritmo.
• En realidad muestra gráficamente los pasos o procesos a seguir para
  alcanzar la solución de un problema.
• Su correcta construcción es sumamente importante porque, a partir
  del mismo se escribe un programa en algún lenguaje de programación.
• Si el diagrama de flujo está completo y correcto, el paso del mismo a
  un lenguaje de programación es relativamente simple y directo.
• A continuación, presentamos los símbolos que utilizaremos y una
  explicación de los mismos. Estos satisfacen las recomendaciones de la
  ISO y la ANSI.
Algoritmos y diagramas de flujo

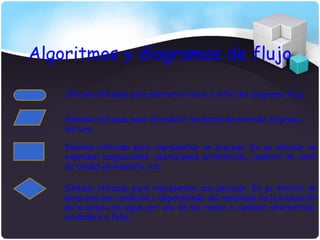

    Símbolo utilizado para marcar el inicio y el fin del diagrama flujo.


    Símbolo utilizado para introducir los datos de entrada. Expresa
    lectura.

    Símbolo utilizado para representar un proceso. En su interior se
    expresan asignaciones, operaciones aritméticas, cambios de valor
    de celdas en memoria, etc.

    Símbolo utilizado para representar una decisión. En su interior se
    almacena una condición y dependiendo del resultado de la evaluación
    de la misma se sigue por una de las ramas o caminos alternativos:
    verdadero o falso.
Algoritmos y diagramas de flujo

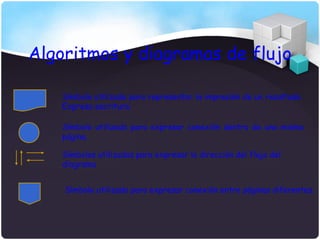

    Símbolo utilizado para representar la impresión de un resultado.
    Expresa escritura.

    Símbolo utilizado para expresar conexión dentro de una misma
    página.

    Símbolos utilizados para expresar la dirección del flujo del
    diagrama


    Símbolo utilizado para expresar conexión entre páginas diferentes.
Algoritmos y diagramas de flujo




Símbolo utilizado para representar una decisión múltiple. En su interior
se almacena un selector y dependiendo del valor de dicho selector se
sigue por una de las ramas o caminos alternativos.
Algoritmos y diagramas de flujo
Estructura y diseño de un algoritmo
• Existe una gran cantidad de problemas que requieren de un análisis
  profundo y de un pensamiento flexible y estructurado para la
  solución.

• La idea es ofrecer un conjunto de técnicas y herramientas
  metodológicas que permitan flexibilizar y estructurar el
  razonamiento utilizado en la solución de problemas, esto provocará
  finalmente la construcción de algoritmos eficientes.

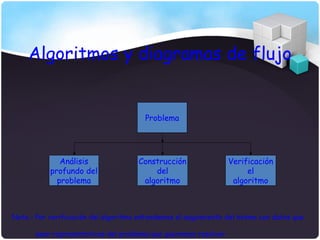

• A continuación en la figura podemos observar las etapas que debemos
  seguir para la solución de un problema
Algoritmos y diagramas de flujo


                                       Problema




              Análisis               Construcción                Verificación
           profundo del                  del                          el
             problema                 algoritmo                   algoritmo



Nota.- Por verificación del algoritmo entendemos el seguimiento del mismo con datos que

       sean representativos del problema que queremos resolver
Algoritmos y diagramas de flujo
• La secuenciación es una estructura de control que permite a la
  computadora ejecutar una acción, después otra, luego la que sigue y
  así sucesivamente hasta la última.
• Dichas acciones pueden consistir en operaciones primitivas
  elementales como declaraciones de variables, leer datos, imprimir
  datos o calcular alguna expresión.
• Es conveniente etiquetar cada acción con números desde el uno en
  forma ascendente de uno en uno, para denotar el orden secuencial.
• Por lo tanto los elementos básicos que integran la estructura de un
  algoritmo son:
Algoritmos y diagramas de flujo
1.   Encabezado.- todo algoritmo debe tener un encabezado como
     identificación, el cual debe empezar con la palabra Algoritmo
     seguida por una descripción del problema a resolver.
2.   Inicio.- todo algoritmo debe empezar con la etiqueta 1, que marca
     el inicio del mismo.
3.   Declaraciones.- después de marcar el inicio se debe hacer las
     declaraciones que se necesiten como: variables, constantes, tipos
     de datos, etc.
4.   Leer, calcular e imprimir.- los siguientes pasos pueden consistir en
     acciones tales como: leer datos, calcular algunas expresiones
     aritméticas e imprimir datos tantas veces como se requiera y en el
     orden apropiado para resolver el problema en cuestión.
Algoritmos y diagramas de flujo
5.   Fin del algoritmo.- el último paso del algoritmo consiste en incluir
     la indicación fin.
     Ejemplo No 1 de algoritmos secuenciales
     Calcular e imprimir el sueldo de un empleado, se pedirá la clave del
     empleado, las horas trabajadas y el pago por hora trabajada.
     Algoritmo Calcular el sueldo de un empleado
     1. Inicio                         5. Imprimir cve, sueldo
     2. Declaración de variables:      6. Fin
        cve, ht: entero
        pht, sueldo: real (flotante)
     3. Leer cve, ht, pht
     4. sueldo = ht * pht
Algoritmos y diagramas de flujo
Ejemplo No 2.- desarrollar un algoritmo que permita leer un número
en radianes e imprima su equivalencia en grados; así mismo, leer un
número en grados e imprima su equivalencia en radianes.
Algoritmo Convierte radianes a grados y grados a radianes
1. Inicio
2. Declaración de variables:
     PI = 3.145926536: real (flotante)
       rad, grad, numrad, numgrad: real (flotante)
3. Leer rad, grad
4. numgrad = rad * (180 / PI)
5. numrad = grad * (PI / 180)
6. Imprimir numgrad, numrad
7. Fin
Algoritmos y diagramas de flujo
Ejemplo No 3.- desarrollar un algoritmo para calcular el promedio de
un estudiante, se pedirá la matricula del estudiante y cuatro
calificaciones de los exámenes. Se imprimirá la matricula del
estudiante y el promedio.
Algoritmo calcular promedio de un estudiante
1. Inicio
2. Declaración de variables
      matest: entero
      cal1, cal2, cal3, cal4, calfin: real (flotante)
3. Leer matest, cal1, cal2, cal3, cal4
4. calfin = (cal1 + cal2 + cal3 + cal4) / 4
5. Imprimir matest, calfin
6. Fin
Algoritmos y diagramas de flujo
Reglas para la construcción de diagramas de flujo
•    Debemos recordar que un diagrama de flujo debe ilustrar
     gráficamente los pasos o procesos a seguir para alcanzar la solución
     de un problema.
•    Los símbolos colocados adecuadamente, permiten crear una
     estructura gráfica flexible que ilustra los pasos a seguir para
     alcanzar un resultado específico.
•    El diagrama de flujo facilitará más tarde la escritura del programa
     en algún lenguaje de programación.
Reglas
1.   Todo diagrama de flujo debe tener un inicio y un fin.
Algoritmos y diagramas de flujo
2.   Las líneas utilizadas para indicar la dirección del flujo del diagrama
     deben ser rectas, verticales y horizontales.
3.   Todas las líneas utilizadas para indicar la dirección del flujo del
     diagrama deben estar conectadas. La conexión puede ser a un
     símbolo que exprese lectura, proceso, decisión, impresión, conexión
     o fin de diagrama.
4.   El diagrama de flujo debe ser construido de arriba hacia abajo
     (top-down) y de izquierda a derecha (right to left).
5.   La notación utilizada en el diagrama de flujo debe ser
     independiente del lenguaje de programación.
6.   Es conveniente cuando realizamos una tarea compleja poner
     comentarios que expresen o ayuden a entender lo que hicimos.
Algoritmos y diagramas de flujo
7.   Si el diagrama de flujo requiere más de una hoja para su
     construcción, debemos utilizar los conectores adecuados y
     enumerar las páginas convenientemente.
8.   No puede llegar más de una línea a un símbolo.
Algoritmos y diagramas de flujo

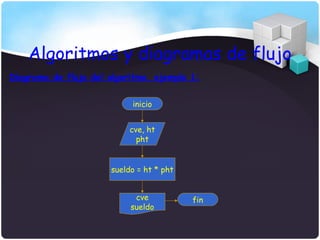

Diagrama de flujo del algoritmo, ejemplo 1:


                           inicio


                           cve, ht
                             pht


                      sueldo = ht * pht


                            cve           fin
                           sueldo
Algoritmos y diagramas de flujo

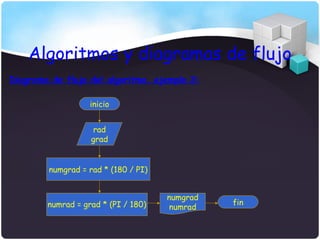

Diagrama de flujo del algoritmo, ejemplo 2:

                   inicio


                    rad
                   grad


        numgrad = rad * (180 / PI)


                                     numgrad
        numrad = grad * (PI / 180)             fin
                                      numrad
Algoritmos y diagramas de flujo

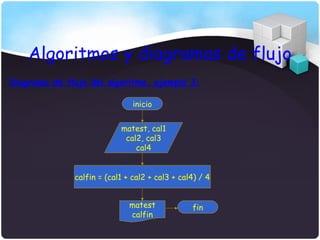

Diagrama de flujo del algoritmo, ejemplo 3:

                               inicio


                           matest, cal1
                            cal2, cal3
                               cal4


              calfin = (cal1 + cal2 + cal3 + cal4) / 4


                              matest            fin
                              calfin

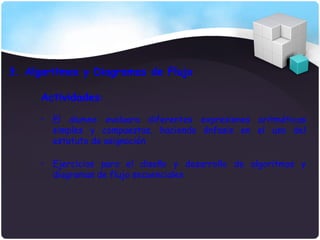

3. Algoritmos y Diagramas de Flujo

     Actividades:

     • El alumno evaluara diferentes expresiones aritméticas
       simples y compuestas, haciendo énfasis en el uso del
       estatuto de asignación

     • Ejercicios para el diseño y desarrollo de algoritmos y
       diagramas de flujo secuenciales

Algoritmos y diagramas de flujo

  • 2.
    OBJETIVO El alumnocomprenderá los tipos de datos y expresiones mas comunes, el concepto y características de lo que es un algoritmo, así como las reglas y aspectos básicos de un diagrama de flujo, además de adquirir la habilidad de desarrollar un algoritmo secuencial.
  • 3.
    CONTENIDO •Tipos de Datos y Expresiones • Conceptos de Algoritmos • Diagramas ( reglas y símbolos básicos) • Algoritmos Secuenciales
  • 4.
    Tipos de datos •Los datos a procesar por una computadora pueden clasificarse en: – Simples – Estructurados • Los datos simples se caracterizan porque ocupan sólo una casilla de memoria, por lo tanto una variable simple hace referencia a un único valor a la vez. dentro de este grupo de datos encontramos: – Enteros – Reales (flotantes) – Caracteres – Cadena de caracteres
  • 5.
    • Los datosestructurados se caracterizan por el hecho de que con un nombre se hace referencia a un grupo de casillas de memoria. • Es decir, un dato estructurado tiene varios componentes. Cada uno de sus componentes puede ser a su vez un dato simple. Dentro de este grupo de datos se encuentran: – Arreglos – Cadena de caracteres – Registros Identificador Identificador Dato simple Dato estructurado
  • 6.
    Datos simples • Enteros.-son números que no contienen componentes fraccionarias y, por lo tanto, no incluyen el punto decimal, pueden estar precedidos del signo + o --. Por ejemplo: 465 -387 9 99 -1578 125550 • Reales (flotantes).- son números que contienen una parte fraccionaria y, por lo tanto, incluyen el punto decimal, pueden esta precedidos del signo + o --. Por ejemplo: 125.87 -124.0 158000.75 -38.5879 • Carácter.- contiene un solo carácter y va encerrado entre comillas simples. Por ejemplo: ‘a’ ‘A’ ‘$’ ‘#’ ‘7’ ‘+’ ‘h’ ‘H’
  • 7.
    Algoritmos y diagramasde flujo Cadena de caracteres.- contiene un conjunto de caracteres alfabéticos, numéricos, y especiales, que sirven para representar y manejar datos como: nombres, descripciones de artículos, direcciones, etc. Van encerrados entre comillas dobles, por ejemplo: “abc” “Carlos Jiménez” “83-15-24-65” “$8#2” Booleanos.- toma los valores de verdadero (true) o falso (false), no puede ser leído o escrito, sólo asignado, es útil para plantear cierto tipo de condiciones en el manejo de las estructuras lógicas de control.
  • 8.
    Algoritmos y diagramasde flujo Identificadores, constantes y variables Identificadores.- son nombres que se usamos para referirnos a variables, constantes, funciones o cualquier objeto definido por el usuario. Un identificador se forma de acuerdo a ciertas reglas básicas: » El primer carácter que forma un identificador debe ser una letra o el símbolo de subrayado ( _ ). » Los demás caracteres pueden ser letras, dígitos o símbolo de subrayado. » La longitud del identificador depende del lenguaje de programación a utilizar.
  • 9.
    Algoritmos y diagramasde flujo Constantes • Son datos que no cambian durante la ejecución de un programa. Existen tipos de constantes como tipos de datos, por lo tanto, puede haber constantes enteras, reales (flotantes), de carácter, de cadenas de caracteres, booleanas, etc. Variables • Es un identificador que puede cambiar su valor durante la ejecución de un programa. • Se utiliza para representar un dato tipo entero, real (flotante), o una constante de carácter. Por ejemplo: Variable i es de tipo entero variable prom es de tipo real (flotante) Variable opción es de tipo carácter
  • 10.
    Algoritmos y diagramasde flujo Operaciones aritméticas • Para poder realizar operaciones aritméticas necesitamos de operadores aritméticos. • Estos operadores nos permiten realizar operaciones aritméticas entre operandos: números, constantes o variables. El resultado de una operación aritmética es un número. • A continuación presentamos en una tabla los operadores aritméticos, la operación que puede realizar y, un ejemplo de su uso y su resultado:
  • 11.
    Algoritmos y diagramasde flujo Operadores Aritméticos Operador Aritmético Operación Ejemplo Resultado ** Potencia 3**2 9 * Multiplicación 5.25*3 15.75 / División 17/4 4.25 + Suma 58+79 137 - Resta 25.96 -11.25 14.71 Mod Módulo (residuo) 21 mod 2 1 div División entera 19/3 6
  • 12.
    Algoritmos y diagramasde flujo • Al evaluar expresiones que contienen operadores aritméticos debemos respetar la jerarquía en el orden de aplicación. Es decir, si tenemos en una expresión más de un operador, debemos aplicar primero el operador de mayor jerarquía, resolver esa operación y así sucesivamente. Jerarquía de los operadores aritméticos Operador Jerarquía Operación ** (Mayor) Potencia *, /, mod, Multiplicación, división, módulo, división entera div +, - Suma, resta (menor)
  • 13.
    Algoritmos y diagramasde flujo Reglas para resolver una expresión aritmética: 1. Si una expresión contiene subexpresiones entre paréntesis, éstas se evalúan primero, respetando claro la jerarquía de los operadores aritméticos en esta subexpresión. Si las subexpresiones se encuentran anidadas por paréntesis, primero se evalúan las subexpresiones que se encuentran en el último nivel de anidamiento. 2. Los operadores aritméticos se aplican teniendo en cuenta la jerarquía y de izquierda a derecha.
  • 14.
    Algoritmos y diagramasde flujo Por ejemplo: • Dados los siguientes casos, resolver cada caso aplicando las reglas correspondientes: 1). 7 + 5 – 6 2). 9 +7 * 8 – 36 / 5 3). 7 * 5 ** 3 / 4 div 3 1 1 1 12 – 6 9 + 56 – 36 / 5 7 * 125 / 4 div 3 2 2 2 =6 9 + 56 – 7.2 875 / 4 div 3 3 3 65 – 7.2 218.75 div 3 4 4 = 57.8 = 72
  • 15.
    Algoritmos y diagramasde flujo 4). 7 * 8 * (160 mod 3 ** 3) div 5 * 13 – 28 3640 - 28 1 7 7 * 8 * (160 mod 27) div 5 * 13 – 28 = 3612 2 7 * 8 * 25 div 5 * 13 – 28 3 56 * 25 div 5 * 13 – 28 4 1400 div 5 * 13 – 28 5 280 * 13 – 28 6
  • 16.
    Algoritmos y diagramasde flujo Expresiones lógicas • Las expresiones lógicas o booleanas, están constituidas por números, constantes o variables y operadores lógicos o relacionales. El valor que pueden tomar estas expresiones es de verdadero o falso. Se utilizan con frecuencia en las estructuras selectivas y en las estructuras repetitivas. Operadores relacionales • Son operadores que permiten comparar dos operandos, los operandos pueden ser números, caracteres, constantes o variables. Las constantes o variables, a su vez, pueden ser de tipo entero, real (flotante), carácter o cadena de caracteres.
  • 17.
    Algoritmos y diagramasde flujo El resultado de una expresión con operadores relacionales es verdadero o falso. Operadores Relacionales Operador Operación Ejemplo Resultado == Igual que “lalo” == “lola” Falso < > Diferente a ‘x’ < > ‘y’ Verdadero < Menor que 14 < 25 Verdadero > Mayor que 35 > 10 Verdadero < = Menor o igual que 5 <= 6 Verdadero >= Mayor o igual que 15 >= 7 Verdadero
  • 18.
    Algoritmos y diagramasde flujo Operadores lógicos • Son operadores que permiten formular condiciones complejas a partir de condiciones simples. • Los operadores lógicos son de: Conjunción (y).- relaciona dos operandos booleanos. Proporciona un valo verdadero (V), si los dos son verdaderos; en caso contrario da un resultado falso (F). Disyunción (o).- relaciona dos operandos booleanos. Proporciona un valor verdadero (V), si uno de los dos es verdadero; en caso contrario da un resultado falso (F). Negación (No).- este operador relaciona sólo un operando booleano y da como resultado un valor opuesto al que tenga el operando.
  • 19.
    Algoritmos y diagramasde flujo Operadores Lógicos Operador Jerarquía Expresión lógica No (~) (Mayor) No P Jerarquía de todos los Operadores Y (^) P y Q Operadores Jerarquía o P o Q ( ) (Mayor) (Menor) ** Tabla de verdad de los Operadores *, /, div, mod Lógicos ==, < >, <, >, < =, P Q P ^ Q P o Q ~ P ~ Q > = V V V V F F No ( ~ ) V F F V F V y ( ^ ) F V F V V F o (Menor) F F F F V V
  • 20.
    Algoritmos y diagramasde flujo Por ejemplo: • Dados los siguientes casos, resolver cada caso aplicando las reglas correspondientes: 1). A = 5, B = 16 2). X = 6, B = 7.8 (A ** 2) > (B * 2) (X * 5 + B ** 3 / 4) < = (X ** 3 div B) 1 1 25 > (B * 2) (X * 5 + 474.552 / 4) < = (X ** 3 div B) 2 2 25 > 32 (30 + 474.552 / 4) < = (X ** 3 div B) 3 3 (30 + 118.638) < = (X ** 3 div B) Falso 4 Continua
  • 21.
    Algoritmos y diagramasde flujo Continuación 2) 148.638 < = (X ** 3 div B) 5 148.638 < = (216 div B) 6 148.638 < = 27 Falso 3). ~(15 > = 7 ** 2) o (43 – 8 * 2 div 4 < > 3 * 2 div 2) 1 ~(15 > = 49) o (43 – 8 * 2 div 4 < > 3 * 2 div 2) 2 3 Continua
  • 22.
    Algoritmos y diagramasde flujo Continua 3). ~ Falso o (43 – 16 div 4 < > 3 * 2 div 2) Verdadero o Verdadero 4 10 ~ Falso o (43 – 4 < > 3 * 2 div 2) Verdadero 5 ~ Falso o (43 – 4 < > 6 div 2) 6 ~ Falso o (43 – 4 < > 3) 7 ~ Falso o (39 < > 3) 8 ~ Falso o Verdadero 9
  • 23.
    Algoritmos y diagramasde flujo Concepto de algoritmo • Los seres humanos realizamos una serie de pasos, procedimientos o acciones que nos permiten alcanzar un resultado o resolver un problema, esto se repite innumerables veces durante el día. En realidad estamos aplicando un algoritmo para resolver un problema. Definición de Algoritmo.- secuencia ordenada y cronológica de pasos que llevan a la solución de un problema o a la ejecución de una tarea (o actividad).
  • 24.
    Algoritmos y diagramasde flujo • El algoritmo debe tener las siguientes características:  Tener un principio  Ser simples, claros, precisos, exactos.  Tener un orden lógico.  Debe ser finito.  Tener un fin. • La definición de un algoritmo debe describir tres partes:  Entrada.  Proceso.  Salida
  • 25.
    Algoritmos y diagramasde flujo • La serie de pasos, procedimientos o acciones que nos permiten alcanzar un resultado o resolver un problema a través de algoritmos, los desarrollamos por medio de pseudocódigo. • El pseudocódigo describe un algoritmo utilizando una mezcla de frases en lenguaje común, instrucciones de programación y palabras clave que definen las estructuras básicas. • El objetivo del pseudocódigo es permitir que el programador se centre en los aspectos lógicos de la solución, evitando las reglas de sintaxis de los lenguajes de programación. • No siendo el pseudocódigo un lenguaje formal, los pseudocódigos varían de un programador a otro, es decir, no hay un pseudocódigo estándar.
  • 26.
    Algoritmos y diagramasde flujo Diagramas de flujo • Un diagrama de flujo representa la esquematización gráfica de un algoritmo. • En realidad muestra gráficamente los pasos o procesos a seguir para alcanzar la solución de un problema. • Su correcta construcción es sumamente importante porque, a partir del mismo se escribe un programa en algún lenguaje de programación. • Si el diagrama de flujo está completo y correcto, el paso del mismo a un lenguaje de programación es relativamente simple y directo. • A continuación, presentamos los símbolos que utilizaremos y una explicación de los mismos. Estos satisfacen las recomendaciones de la ISO y la ANSI.
  • 27.
    Algoritmos y diagramasde flujo Símbolo utilizado para marcar el inicio y el fin del diagrama flujo. Símbolo utilizado para introducir los datos de entrada. Expresa lectura. Símbolo utilizado para representar un proceso. En su interior se expresan asignaciones, operaciones aritméticas, cambios de valor de celdas en memoria, etc. Símbolo utilizado para representar una decisión. En su interior se almacena una condición y dependiendo del resultado de la evaluación de la misma se sigue por una de las ramas o caminos alternativos: verdadero o falso.
  • 28.
    Algoritmos y diagramasde flujo Símbolo utilizado para representar la impresión de un resultado. Expresa escritura. Símbolo utilizado para expresar conexión dentro de una misma página. Símbolos utilizados para expresar la dirección del flujo del diagrama Símbolo utilizado para expresar conexión entre páginas diferentes.
  • 29.
    Algoritmos y diagramasde flujo Símbolo utilizado para representar una decisión múltiple. En su interior se almacena un selector y dependiendo del valor de dicho selector se sigue por una de las ramas o caminos alternativos.
  • 30.
    Algoritmos y diagramasde flujo Estructura y diseño de un algoritmo • Existe una gran cantidad de problemas que requieren de un análisis profundo y de un pensamiento flexible y estructurado para la solución. • La idea es ofrecer un conjunto de técnicas y herramientas metodológicas que permitan flexibilizar y estructurar el razonamiento utilizado en la solución de problemas, esto provocará finalmente la construcción de algoritmos eficientes. • A continuación en la figura podemos observar las etapas que debemos seguir para la solución de un problema
  • 31.
    Algoritmos y diagramasde flujo Problema Análisis Construcción Verificación profundo del del el problema algoritmo algoritmo Nota.- Por verificación del algoritmo entendemos el seguimiento del mismo con datos que sean representativos del problema que queremos resolver
  • 32.
    Algoritmos y diagramasde flujo • La secuenciación es una estructura de control que permite a la computadora ejecutar una acción, después otra, luego la que sigue y así sucesivamente hasta la última. • Dichas acciones pueden consistir en operaciones primitivas elementales como declaraciones de variables, leer datos, imprimir datos o calcular alguna expresión. • Es conveniente etiquetar cada acción con números desde el uno en forma ascendente de uno en uno, para denotar el orden secuencial. • Por lo tanto los elementos básicos que integran la estructura de un algoritmo son:
  • 33.
    Algoritmos y diagramasde flujo 1. Encabezado.- todo algoritmo debe tener un encabezado como identificación, el cual debe empezar con la palabra Algoritmo seguida por una descripción del problema a resolver. 2. Inicio.- todo algoritmo debe empezar con la etiqueta 1, que marca el inicio del mismo. 3. Declaraciones.- después de marcar el inicio se debe hacer las declaraciones que se necesiten como: variables, constantes, tipos de datos, etc. 4. Leer, calcular e imprimir.- los siguientes pasos pueden consistir en acciones tales como: leer datos, calcular algunas expresiones aritméticas e imprimir datos tantas veces como se requiera y en el orden apropiado para resolver el problema en cuestión.
  • 34.
    Algoritmos y diagramasde flujo 5. Fin del algoritmo.- el último paso del algoritmo consiste en incluir la indicación fin. Ejemplo No 1 de algoritmos secuenciales Calcular e imprimir el sueldo de un empleado, se pedirá la clave del empleado, las horas trabajadas y el pago por hora trabajada. Algoritmo Calcular el sueldo de un empleado 1. Inicio 5. Imprimir cve, sueldo 2. Declaración de variables: 6. Fin cve, ht: entero pht, sueldo: real (flotante) 3. Leer cve, ht, pht 4. sueldo = ht * pht
  • 35.
    Algoritmos y diagramasde flujo Ejemplo No 2.- desarrollar un algoritmo que permita leer un número en radianes e imprima su equivalencia en grados; así mismo, leer un número en grados e imprima su equivalencia en radianes. Algoritmo Convierte radianes a grados y grados a radianes 1. Inicio 2. Declaración de variables: PI = 3.145926536: real (flotante) rad, grad, numrad, numgrad: real (flotante) 3. Leer rad, grad 4. numgrad = rad * (180 / PI) 5. numrad = grad * (PI / 180) 6. Imprimir numgrad, numrad 7. Fin
  • 36.
    Algoritmos y diagramasde flujo Ejemplo No 3.- desarrollar un algoritmo para calcular el promedio de un estudiante, se pedirá la matricula del estudiante y cuatro calificaciones de los exámenes. Se imprimirá la matricula del estudiante y el promedio. Algoritmo calcular promedio de un estudiante 1. Inicio 2. Declaración de variables matest: entero cal1, cal2, cal3, cal4, calfin: real (flotante) 3. Leer matest, cal1, cal2, cal3, cal4 4. calfin = (cal1 + cal2 + cal3 + cal4) / 4 5. Imprimir matest, calfin 6. Fin
  • 37.
    Algoritmos y diagramasde flujo Reglas para la construcción de diagramas de flujo • Debemos recordar que un diagrama de flujo debe ilustrar gráficamente los pasos o procesos a seguir para alcanzar la solución de un problema. • Los símbolos colocados adecuadamente, permiten crear una estructura gráfica flexible que ilustra los pasos a seguir para alcanzar un resultado específico. • El diagrama de flujo facilitará más tarde la escritura del programa en algún lenguaje de programación. Reglas 1. Todo diagrama de flujo debe tener un inicio y un fin.
  • 38.
    Algoritmos y diagramasde flujo 2. Las líneas utilizadas para indicar la dirección del flujo del diagrama deben ser rectas, verticales y horizontales. 3. Todas las líneas utilizadas para indicar la dirección del flujo del diagrama deben estar conectadas. La conexión puede ser a un símbolo que exprese lectura, proceso, decisión, impresión, conexión o fin de diagrama. 4. El diagrama de flujo debe ser construido de arriba hacia abajo (top-down) y de izquierda a derecha (right to left). 5. La notación utilizada en el diagrama de flujo debe ser independiente del lenguaje de programación. 6. Es conveniente cuando realizamos una tarea compleja poner comentarios que expresen o ayuden a entender lo que hicimos.
  • 39.
    Algoritmos y diagramasde flujo 7. Si el diagrama de flujo requiere más de una hoja para su construcción, debemos utilizar los conectores adecuados y enumerar las páginas convenientemente. 8. No puede llegar más de una línea a un símbolo.
  • 40.
    Algoritmos y diagramasde flujo Diagrama de flujo del algoritmo, ejemplo 1: inicio cve, ht pht sueldo = ht * pht cve fin sueldo
  • 41.
    Algoritmos y diagramasde flujo Diagrama de flujo del algoritmo, ejemplo 2: inicio rad grad numgrad = rad * (180 / PI) numgrad numrad = grad * (PI / 180) fin numrad
  • 42.
    Algoritmos y diagramasde flujo Diagrama de flujo del algoritmo, ejemplo 3: inicio matest, cal1 cal2, cal3 cal4 calfin = (cal1 + cal2 + cal3 + cal4) / 4 matest fin calfin
  • 43.
    3. Algoritmos yDiagramas de Flujo Actividades: • El alumno evaluara diferentes expresiones aritméticas simples y compuestas, haciendo énfasis en el uso del estatuto de asignación • Ejercicios para el diseño y desarrollo de algoritmos y diagramas de flujo secuenciales
