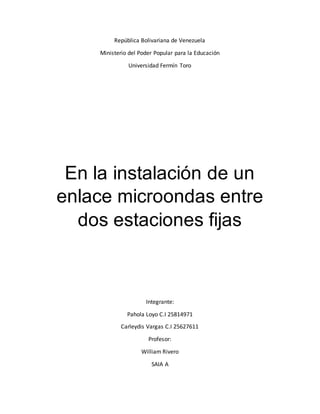

1. República Bolivariana de Venezuela
Ministerio del Poder Popular para la Educación
Universidad Fermín Toro
En la instalación de un
enlace microondas entre
dos estaciones fijas
Integrante:
Pahola Loyo C.I 25814971
Carleydis Vargas C.I 25627611
Profesor:
William Rivero
SAIA A

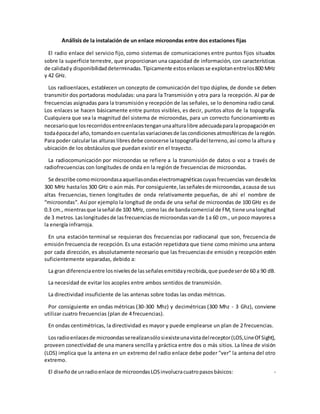

2. Análisis de la instalación de un enlace microondas entre dos estaciones fijas
El radio enlace del servicio fijo, como sistemas de comunicaciones entre puntos fijos situados
sobre la superficie terrestre, que proporcionan una capacidad de información, con características
de calidady disponibilidaddeterminadas.Típicamente estosenlacesse explotanentrelos800 MHz
y 42 GHz.
Los radioenlaces, establecen un concepto de comunicación del tipo dúplex, de donde se deben
transmitir dos portadoras moduladas: una para la Transmisión y otra para la recepción. Al par de
frecuencias asignadas para la transmisión y recepción de las señales, se lo denomina radio canal.
Los enlaces se hacen básicamente entre puntos visibles, es decir, puntos altos de la topografía.
Cualquiera que sea la magnitud del sistema de microondas, para un correcto funcionamiento es
necesarioque losrecorridosentreenlacestenganunaalturalibre adecuadaparalapropagaciónen
todaépocadel año, tomandoencuentalasvariacionesde lascondicionesatmosféricasde laregión.
Para poder calcularlas alturas libresdebe conocerse latopografíadel terreno,así como la altura y
ubicación de los obstáculos que puedan existir en el trayecto.
La radiocomunicación por microondas se refiere a la transmisión de datos o voz a través de
radiofrecuencias con longitudes de onda en la región de frecuencias de microondas.
Se describe comomicroondasaaquellasondaselectromagnéticascuyasfrecuencias vandesdelos
300 MHz hastalos 300 GHz o aún más. Por consiguiente,lasseñalesde microondas,acausa de sus
altas frecuencias, tienen longitudes de onda relativamente pequeñas, de ahí el nombre de
“microondas“. Así por ejemplo la longitud de onda de una señal de microondas de 100 GHz es de
0.3 cm., mientrasque laseñal de 100 MHz, como las de bandacomercial de FM, tiene unalongitud
de 3 metros.Laslongitudesde lasfrecuenciasde microondasvande 1a 60 cm., unpoco mayoresa
la energía infrarroja.
En una estación terminal se requieran dos frecuencias por radiocanal que son, frecuencia de
emisión frecuencia de recepción. Es una estación repetidora que tiene como mínimo una antena
por cada dirección, es absolutamente necesario que las frecuenciasde emisión y recepción estén
suficientemente separadas, debido a:
La gran diferenciaentre losnivelesde lasseñalesemitidayrecibida,que puedeserde 60 a 90 dB.
La necesidad de evitar los acoples entre ambos sentidos de transmisión.
La directividad insuficiente de las antenas sobre todas las ondas métricas.
Por consiguiente en ondas métricas (30-300 Mhz) y decimétricas (300 Mhz - 3 Ghz), conviene
utilizar cuatro frecuencias (plan de 4 frecuencias).
En ondas centimétricas, la directividad es mayor y puede emplearse un plan de 2 frecuencias.
Losradioenlacesde microondasserealizansólosiexisteunavistadelreceptor(LOS,LineOf Sight),
proveen conectividad de una manera sencilla y práctica entre dos o más sitios. La línea de visión
(LOS) implica que la antena en un extremo del radio enlace debe poder "ver" la antena del otro
extremo.
El diseñode unradioenlace de microondasLOSinvolucracuatropasosbásicos: -

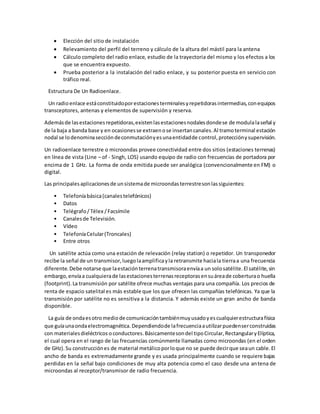

3. Elección del sitio de instalación
Relevamiento del perfil del terreno y cálculo de la altura del mástil para la antena
Cálculo completo del radio enlace, estudio de la trayectoria del mismo y los efectos a los
que se encuentra expuesto.
Prueba posterior a la instalación del radio enlace, y su posterior puesta en servicio con
tráfico real.
Estructura De Un Radioenlace.
Un radioenlace estáconstituidoporestacionesterminalesyrepetidorasintermedias,conequipos
transceptores, antenas y elementos de supervisión y reserva.
Ademásde lasestacionesrepetidoras,existenlasestacionesnodalesdondese de modulalaseñal y
de la baja a banda base y en ocasionesse extraenose insertancanales.Al tramoterminal estación
nodal se lodenominaseccióndeconmutaciónyesunaentidadde control,protecciónysupervisión.
Un radioenlace terrestre o microondas provee conectividad entre dos sitios (estaciones terrenas)
en línea de vista (Line – of - Singh, LOS) usando equipo de radio con frecuencias de portadora por
encima de 1 GHz. La forma de onda emitida puede ser analógica (convencionalmente en FM) o
digital.
Las principalesaplicacionesde unsistemade microondasterrestresonlassiguientes:
• Telefoníabásica(canalestelefónicos)
• Datos
• Telégrafo/ Télex /Facsímile
• Canalesde Televisión.
• Vídeo
• TelefoníaCelular(Troncales)
• Entre otros
Un satélite actúa como una estación de relevación (relay station) o repetidor. Un transponedor
recibe la señal de un transmisor,luegolaamplificayla retransmite haciala tierraa una frecuencia
diferente.Debe notarse que laestaciónterrenatransmisoraenvíaa un solosatélite.El satélite,sin
embargo,envíaa cualquierade lasestacionesterrenasreceptorasensuáreade coberturao huella
(footprint).La transmisión por satélite ofrece muchas ventajas para una compañía. Los precios de
renta de espacio satelital es más estable que los que ofrecen las compañías telefónicas. Ya que la
transmisión por satélite no es sensitiva a la distancia. Y además existe un gran ancho de banda
disponible.
La guía de ondaesotromediode comunicacióntambiénmuyusadoyescualquierestructurafísica
que guíaunaondaelectromagnética.Dependiendode lafrecuenciaautilizarpuedenserconstruidas
con materialesdieléctricos oconductores.Básicamentesondel tipoCircular,RectangularyElíptica,
el cual opera en el rango de las frecuencias comúnmente llamadas como microondas (en el orden
de GHz).Su construcciónes de material metálicoporloque no se puede decirque seaun cable.El
ancho de banda es extremadamente grande y es usada principalmente cuando se requiere bajas
perdidas en la señal bajo condiciones de muy alta potencia como el caso desde una antena de
microondas al receptor/transmisor de radio frecuencia.

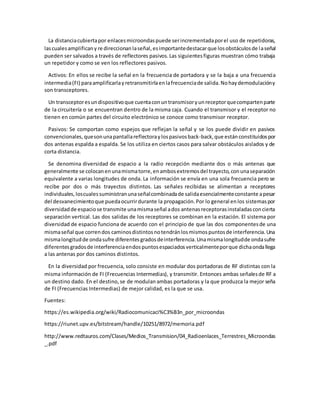

4. La distanciacubiertapor enlacesmicroondaspuede serincrementadaporel uso de repetidoras,
lascualesamplificany re direccionan laseñal,esimportantedestacarque losobstáculosde laseñal
pueden ser salvados a través de reflectores pasivos.Las siguientesfiguras muestran cómo trabaja
un repetidor y como se ven los reflectores pasivos.
Activos: En ellos se recibe la señal en la frecuencia de portadora y se la baja a una frecuencia
intermedia(FI) paraamplificarlayretransmitirlaenlafrecuenciade salida.Nohaydemodulacióny
son transceptores.
Un transceptoresundispositivoque cuentaconuntransmisoryunreceptorquecompartenparte
de la circuitería o se encuentran dentro de la misma caja. Cuando el transmisor y el receptor no
tienen en común partes del circuito electrónico se conoce como transmisor receptor.
Pasivos: Se comportan como espejos que reflejan la señal y se los puede dividir en pasivos
convencionales, quesonunapantallareflectoraylospasivosback-back,que estánconstituidospor
dos antenas espalda a espalda. Se los utiliza en ciertos casos para salvar obstáculos aislados y de
corta distancia.
Se denomina diversidad de espacio a la radio recepción mediante dos o más antenas que
generalmente se colocanenunamismatorre,enambosextremosdel trayecto,conunaseparación
equivalente a varias longitudes de onda. La información se envía en una sola frecuencia pero se
recibe por dos o más trayectos distintos. Las señales recibidas se alimentan a receptores
individuales,loscualessuministranunaseñalcombinadade salidaesencialmenteconstante apesar
del desvanecimientoque puedaocurrirdurante la propagación.Por lo general enlos sistemaspor
diversidadde espaciose transmite unamismaseñal ados antenasreceptorasinstaladasconcierta
separación vertical. Las dos salidas de los receptores se combinan en la estación. El sistema por
diversidad de espacio funciona de acuerdo con el principio de que las dos componentesde una
mismaseñal que correndos caminosdistintosnotendránlosmismospuntosde interferencia.Una
mismalongitudde ondasufre diferentesgradosdeinterferencia.Unamismalongitudde ondasufre
diferentesgradosde interferenciaendospuntosespaciadosverticalmenteporque dichaondallega
a las antenas por dos caminos distintos.
En la diversidad por frecuencia, solo consiste en modular dos portadoras de RF distintas con la
misma información de FI (Frecuencias Intermedias), y transmitir. Entonces ambas señalesde RF a
un destino dado. En el destino,se de modulan ambas portadoras y la que produzca la mejor seña
de FI (Frecuencias Intermedias) de mejor calidad, es la que se usa.
