2. INSTITUCIÓN UNIVERSITARIA COLEGIO MAYOR DEL CAUCA
FACULTAD DE ARTE Y DISEÑO
ARQUITECTURA - PATRIMONIO VI
2021
ANÁLISIS DEL PREDIO
PRESENTADO POR:
BRYAN STEVEN PERDOMO
ALCY FABIÁN MUÑOZ
PRESENTADO A:
Arq. OLGA LUCIA ORTEGA

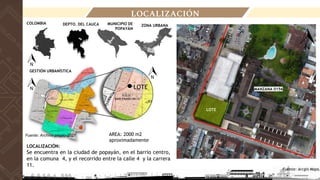

3. DEPTO. DEL CAUCA
LOCALIZACIÓN
LOCALIZACIÓN:
Se encuentra en la ciudad de popayán, en el barrio centro,
en la comuna 4, y el recorrido entre la calle 4 y la carrera
11.
Fuente: Arcgis Maps.
ZONA URBANA
COLOMBIA MUNICIPIO DE
POPAYÁN
MANZANA 0156
LOTE
GESTIÓN URBANÍSTICA
LOTE
LOTE
Fuente: Archivo propio-2021 AREA: 2000 m2
aproximadamente
5. HISTORIA
❖ Concepto Manifestaciones de una memoria perdida.
La memoria es aquella que recuerda eventos que han sucedido en la ciudad, es aquella que
establece un vínculo con el pasado histórico, cultural y social, otorgando al sitio una identidad que
simboliza una época de vivencias que dieron sentido a las actividades representativas del espacio.
Las manifestaciones arqueológicas se dan por un efecto de mostrar el renacer de una historia
pasada, para que esta no quede en el olvido.
1983
1932
1729
1570
01 02 03
1752-1758 1813- 1821
1881
1908 1980 1983
04 06
05

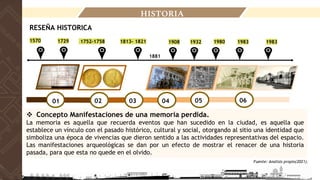

RESEÑA HISTORICA
Fuente: Analisis propio(2021).

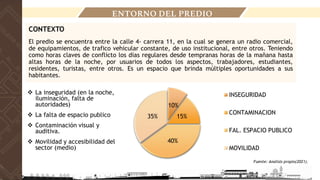

6. ENTORNO DEL PREDIO
CONTEXTO
El predio se encuentra entre la calle 4- carrera 11, en la cual se genera un radio comercial,
de equipamientos, de trafico vehicular constante, de uso institucional, entre otros. Teniendo
como horas claves de conflicto los días regulares desde tempranas horas de la mañana hasta
altas horas de la noche, por usuarios de todos los aspectos, trabajadores, estudiantes,
residentes, turistas, entre otros. Es un espacio que brinda múltiples oportunidades a sus
habitantes.
10%
15%
40%
35%
INSEGURIDAD
CONTAMINACION
FAL. ESPACIO PUBLICO
MOVILIDAD
❖ La inseguridad (en la noche,
iluminación, falta de
autoridades)
❖ La falta de espacio publico
❖ Contaminación visual y
auditiva.
❖ Movilidad y accesibilidad del
sector (medio)
Fuente: Analisis propio(2021).

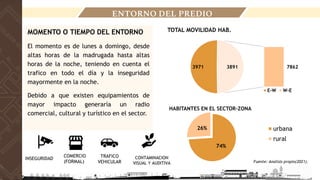

7. ENTORNO DEL PREDIO
INSEGURIDAD TRAFICO
VEHICULAR
CONTAMINACION
VISUAL Y AUDITIVA
COMERCIO
(FORMAL)
MOMENTO O TIEMPO DEL ENTORNO
El momento es de lunes a domingo, desde
altas horas de la madrugada hasta altas
horas de la noche, teniendo en cuenta el
trafico en todo el día y la inseguridad
mayormente en la noche.
Debido a que existen equipamientos de
mayor impacto generaría un radio
comercial, cultural y turístico en el sector.
3971 7862
3891
TOTAL MOVILIDAD HAB.
E-W W-E
74%
26%
HABITANTES EN EL SECTOR-ZONA
urbana
rural
Fuente: Analisis propio(2021).

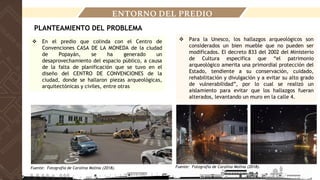

8. ENTORNO DEL PREDIO
PLANTEAMIENTO DEL PROBLEMA
❖ En el predio que colinda con el Centro de
Convenciones CASA DE LA MONEDA de la ciudad
de Popayán, se ha generado un
desaprovechamiento del espacio público, a causa
de la falta de planificación que se tuvo en el
diseño del CENTRO DE CONVENCIONES de la
ciudad, donde se hallaron piezas arqueológicas,
arquitectónicas y civiles, entre otras
❖ Para la Unesco, los hallazgos arqueológicos son
considerados un bien mueble que no pueden ser
modificados. El decreto 833 del 2002 del Ministerio
de Cultura especifica que “el patrimonio
arqueológico amerita una primordial protección del
Estado, tendiente a su conservación, cuidado,
rehabilitación y divulgación y a evitar su alto grado
de vulnerabilidad”, por lo cual se realizó un
aislamiento para evitar que los hallazgos fueran
alterados, levantando un muro en la calle 4.
Fuente: Fotografía de Carolina Molina (2018). Fuente: Fotografía de Carolina Molina (2018).

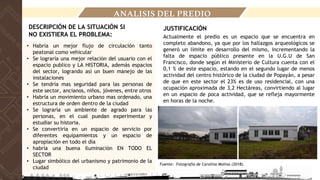

9. ANALISIS DEL PREDIO
DESCRIPCIÓN DE LA SITUACIÓN SI
NO EXISTIERA EL PROBLEMA:
• Habría un mejor flujo de circulación tanto
peatonal como vehicular
• Se lograría una mejor relación del usuario con el
espacio publico y LA HISTORIA, además espacios
del sector, logrando así un buen manejo de las
instalaciones
• Se tendría mas seguridad para las personas de
este sector, ancianos, niños, jóvenes, entre otros
• Habría un movimiento urbano mas ordenado, una
estructura de orden dentro de la ciudad
• Se lograría un ambiente de agrado para las
personas, en el cual puedan experimentar y
estudiar su historia.
• Se convertiría en un espacio de servicio por
diferentes equipamientos y un espacio de
apropiación en todo el día
• habría una buena iluminación EN TODO EL
SECTOR
• Lugar simbólico del urbanismo y patrimonio de la
ciudad
Actualmente el predio es un espacio que se encuentra en
completo abandono, ya que por los hallazgos arqueológicos se
generó un límite en desarrollo del mismo, incrementando la
falta de espacio público presente en la U.G.U de San
Francisco, donde según el Ministerio de Cultura cuenta con el
0,1 % de este espacio, estando en el segundo lugar de menos
actividad del centro histórico de la ciudad de Popayán, a pesar
de que en este sector el 23% es de uso residencial, con una
ocupación aproximada de 3,2 Hectáreas, convirtiendo al lugar
en un espacio de poca actividad, que se refleja mayormente
en horas de la noche.
JUSTIFICACIÓN
Fuente: Fotografía de Carolina Molina (2018).
10. ANÁLISIS DESCRIPTIVO

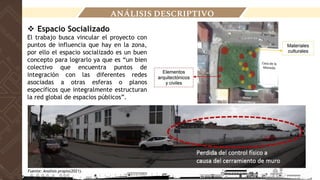

❖ Espacio Socializado
El trabajo busca vincular el proyecto con
puntos de influencia que hay en la zona,
por ello el espacio socializado es un buen
concepto para lograrlo ya que es “un bien
colectivo que encuentra puntos de
integración con las diferentes redes
asociadas a otras esferas o planos
específicos que integralmente estructuran
la red global de espacios públicos”.
Fuente: Analisis propio(2021).

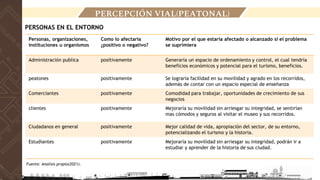

11. PERCEPCIÓN VIAL(PEATONAL)
Personas, organizaciones,
instituciones u organismos
Como lo afectaría
¿positivo o negativo?
Motivo por el que estaría afectado o alcanzado si el problema
se suprimiera
Administración publica positivamente Generaría un espacio de ordenamiento y control, el cual tendría
beneficios económicos y potencial para el turismo, beneficios.
peatones positivamente Se lograría facilidad en su movilidad y agrado en los recorridos,
además de contar con un espacio especial de enseñanza
Comerciantes positivamente Comodidad para trabajar, oportunidades de crecimiento de sus
negocios
clientes positivamente Mejoraría su movilidad sin arriesgar su integridad, se sentirían
mas cómodos y seguros al visitar el museo y sus recorridos.
Ciudadanos en general positivamente Mejor calidad de vida, apropiación del sector, de su entorno,
potencializando el turismo y la historia.
Estudiantes positivamente Mejoraría su movilidad sin arriesgar su integridad, podrán ir a
estudiar y aprender de la historia de sus ciudad.
PERSONAS EN EL ENTORNO
Fuente: Analisis propio(2021).

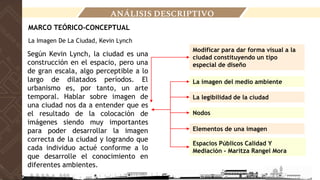

12. ANÁLISIS DESCRIPTIVO
MARCO TEÓRICO-CONCEPTUAL
La Imagen De La Ciudad, Kevin Lynch
Según Kevin Lynch, la ciudad es una
construcción en el espacio, pero una
de gran escala, algo perceptible a lo
largo de dilatados períodos. El
urbanismo es, por tanto, un arte
temporal. Hablar sobre imagen de
una ciudad nos da a entender que es
el resultado de la colocación de
imágenes siendo muy importantes
para poder desarrollar la imagen
correcta de la ciudad y logrando que
cada individuo actué conforme a lo
que desarrolle el conocimiento en
diferentes ambientes.
Modificar para dar forma visual a la
ciudad constituyendo un tipo
especial de diseño
La imagen del medio ambiente
La legibilidad de la ciudad
Elementos de una imagen
Nodos
Espacios Públicos Calidad Y
Mediación - Maritza Rangel Mora

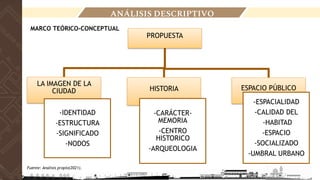

13. ANÁLISIS DESCRIPTIVO
MARCO TEÓRICO-CONCEPTUAL
PROPUESTA
LA IMAGEN DE LA
CIUDAD
-IDENTIDAD
-ESTRUCTURA
-SIGNIFICADO
-NODOS
HISTORIA
-CARÁCTER-
MEMORIA
-CENTRO
HISTORICO
-ARQUEOLOGIA
ESPACIO PÚBLICO
-ESPACIALIDAD
-CALIDAD DEL
-HABITAD
-ESPACIO
-SOCIALIZADO
-UMBRAL URBANO
Fuente: Analisis propio(2021).

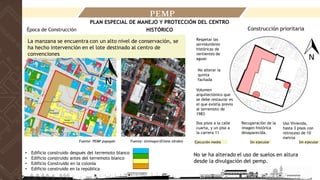

14. • Edificio construido después del terremoto blanco
• Edificio construido antes del terremoto blanco
• Edificio Construido en la colonia
• Edificio construido en la república
Época de Construcción Construcción prioritaria
Uso Vivienda,
hasta 3 pisos con
retroceso de 10
metros
Recuperación de la
imagen histórica
desaparecida.
Dos pisos a la calle
cuarta, y un piso a
la carrera 11
Volumen
arquitectónico que
se debe restaurar es
el que existía previo
al terremoto de
1983
No alterar la
quinta
fachada
Respetar las
servidumbres
históricas de
vertientes de
aguas
La manzana se encuentra con un alto nivel de conservación, se
ha hecho intervención en el lote destinado al centro de
convenciones
Sin ejecutar Sin ejecutar
Ejecución media
PEMP
PLAN ESPECIAL DE MANEJO Y PROTECCIÓN DEL CENTRO
HISTÓRICO
Fuente: PEMP popayán Fuente: Unimayor(Eliana Idrobo)
No se ha alterado el uso de suelos en altura
desde la divulgación del pemp.

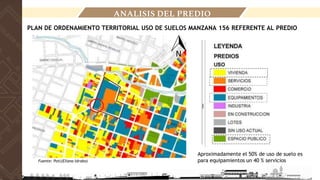

15. PLAN DE ORDENAMIENTO TERRITORIAL USO DE SUELOS MANZANA 156 REFERENTE AL PREDIO
Fuente: Pot((Eliana Idrobo)
Aproximadamente el 50% de uso de suelo es
para equipamientos un 40 % servicios
ANALISIS DEL PREDIO

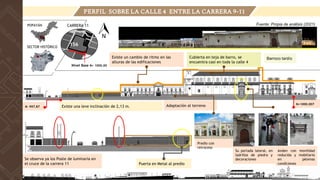

16. PERFIL SOBRE LA CALLE 4 ENTRE LA CARRERA 9-11
Existe un cambio de ritmo en las
alturas de las edificaciones
Cubierta en teja de barro, se
encuentra casi en toda la calle 4
Predio con
retroceso
Se observa ya los Poste de luminaria en
el cruce de la carrera 11 Puerta en Metal al predio
Existe una leve inclinación de 2,13 m. Adaptación al terreno
Barroco tardío
Anden con movilidad
reducida y mobiliario
en pésimas
condiciones
N- 997.87
N+1000.007
Fuente: Propia de análisis (2021)
Su portada lateral, en
ladrillos de piedra y
decoraciones
CARRERA 11
POPAYÁN
SECTOR HISTÓRICO
156
Nivel Base N+ 1000.00

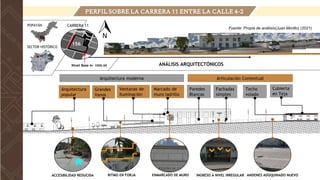

17. CARRERA 11
PERFIL SOBRE LA CARRERA 11 ENTRE LA CALLE 4-2
POPAYÁN
SECTOR HISTÓRICO
ANÁLISIS ARQUITECTÓNICOS
Ventanas de
Iluminación
Marcado de
muro ladrillo
Grandes
Vanos
Cubierta
en Teja
Articulación Contextual
Fachadas
simples
Techo
volado
Arquitectura moderna
Arquitectura
popular
Paredes
Blancas
Fuente: Propia de análisis(Juan Morillo) (2021)
ENMARCADO DE MURO
RITMO EN FORJA ANDENES ADOQUINADO NUEVO
INGRESO A NIVEL IRREGULAR
ACCESIBILIDAD REDUCIDA
156
Nivel Base N+ 1000.00

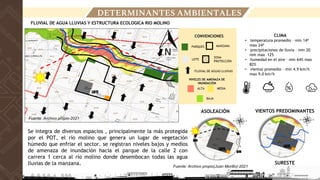

18. LOTE
DETERMINANTES AMBIENTALES
FLUVIAL DE AGUA LLUVIAS Y ESTRUCTURA ECOLOGICA RIO MOLINO
LOTE
MANZANA
PARQUES
ZONA
PROTECCIÓN
NIVELES DE AMENAZA DE
INUNDACIÓN
ALTA MEDIA
BAJA
CONVENCIONES
FLUVIAL DE AGUAS LLUVIAS
CLIMA
• temperatura promedio – min 14⁰
max 24⁰
• precipitaciones de lluvia – min 20
mm max 125
• humedad en el aire – min 64% max
82%
• vientos promedio – min 4.9 km/h
max 9.0 km/h
LOTE
LOTE
ASOLEACIÓN VIENTOS PREDOMINANTES
pm
am
SURESTE
Se integra de diversos espacios , principalmente la más protegida
por el POT, el río molino que genera un lugar de vegetación
húmedo que enfriar el sector. se registran niveles bajos y medios
de amenaza de inundación hacia el parque de la calle 2 con
carrera 1 cerca al río molino donde desembocan todas las agua
lluvias de la manzana.
Fuente: Archivo propio-2021
Fuente: Archivo propio(Juan Morillo)-2021
19. LOCALIZACIÓN
VESTIGIOS ARQUITECTÓNICOS
FACHADA CALLE 4 MUROS 1-2 DE
HABITACIONES
1
2
PISO COLONIAL
Según el estudio realizado algunos de los
hallazgos pueden ser restaurados, conservados
y hasta puestos en escena al público, por
medio de un diseño urbano arquitectónico que
permita la verdadera puesta en valor de la
arqueología y patrimonio olvidado de este
predio, entre ellos se encuentran patios,
muros, texturas 105 de piso; además de
retomar piezas como muestras de exhibición
que fortalezcan la historia de lo que fue el
pasado de la ciudad de Popayán.
PATIO 1 PATIO 4
PLANTA DE EXCAVACIÓN
CAJA 8 DE ACUEDUCTO CANALES DESAGÜE
1 2 3 4
5 6 7
1
2
3
4
5
6
7
Fuente General: Universidad y Gobernación del Cauca.
Fuente: Propia de análisis(Juan Morillo) (2021)
20. Fuente: Tesis de grado, Maria y Carolina(2018)

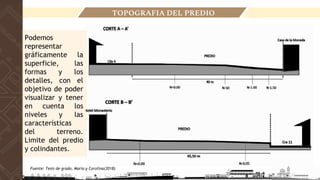

TOPOGRAFIA DEL PREDIO
Podemos
representar
gráficamente la
superficie, las
formas y los
detalles, con el
objetivo de poder
visualizar y tener
en cuenta los
niveles y las
características
del terreno.
Limite del predio
y colindantes.

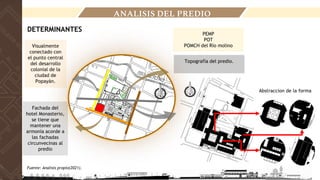

21. ANALISIS DEL PREDIO
PEMP
POT
POMCH del Río molino
Fachada del
hotel Monasterio,
se tiene que
mantener una
armonía acorde a
las fachadas
circunvecinas al
predio
Topografía del predio.
Visualmente
conectado con
el punto central
del desarrollo
colonial de la
ciudad de
Popayán.
DETERMINANTES
Abstraccion de la forma
Fuente: Analisis propio(2021).

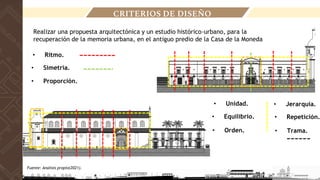

22. • Ritmo.
• Simetría.
• Unidad.
• Equilibrio.
• Jerarquía.
• Repetición.
• Proporción.
• Orden. • Trama.
CRITERIOS DE DISEÑO
Realizar una propuesta arquitectónica y un estudio histórico-urbano, para la
recuperación de la memoria urbana, en el antiguo predio de la Casa de la Moneda
Fuente: Analisis propio(2021).

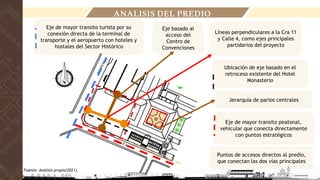

23. Líneas perpendiculares a la Cra 11
y Calle 4, como ejes principales
partidarios del proyecto
Eje basado al
acceso del
Centro de
Convenciones
Ubicación de eje basado en el
retroceso existente del Hotel
Monasterio
Eje de mayor transito peatonal,
vehicular que conecta directamente
con puntos estratégicos
Eje de mayor transito turista por su
conexión directa de la terminal de
transporte y el aeropuerto con hoteles y
hostales del Sector Histórico
Puntos de accesos directos al predio,
que conectan las dos vías principales
Jerarquía de parios centrales
ANALISIS DEL PREDIO
Fuente: Analisis propio(2021).

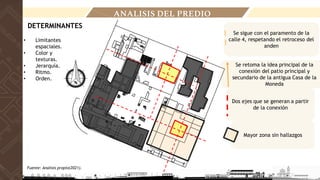

24. • Limitantes
espaciales.
• Color y
texturas.
• Jerarquía.
• Ritmo.
• Orden.
Se sigue con el paramento de la
calle 4, respetando el retroceso del
anden
Dos ejes que se generan a partir
de la conexión
Se retoma la idea principal de la
conexión del patio principal y
secundario de la antigua Casa de la
Moneda
Mayor zona sin hallazgos
ANALISIS DEL PREDIO
DETERMINANTES
Fuente: Analisis propio(2021).

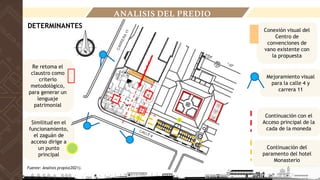

25. ANALISIS DEL PREDIO
Continuación del
paramento del hotel
Monasterio
Continuación con el
Acceso principal de la
cada de la moneda
Conexión visual del
Centro de
convenciones de
vano existente con
la propuesta
Re retoma el
claustro como
criterio
metodológico,
para generar un
lenguaje
patrimonial
Mejoramiento visual
para la calle 4 y
carrera 11
Similitud en el
funcionamiento,
el zaguán de
acceso dirige a
un punto
principal
DETERMINANTES
Fuente: Analisis propio(2021).

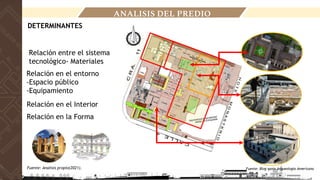

26. DETERMINANTES
Relación entre el sistema
tecnológico- Materiales
Relación en el entorno
-Espacio público
-Equipamiento
Relación en el Interior
Relación en la Forma
Fuente: Blog spots Arqueología Americana
ANALISIS DEL PREDIO
Fuente: Analisis propio(2021).

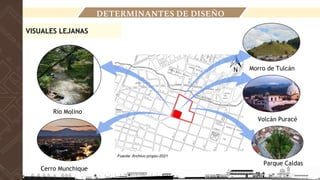

27. VISUALES LEJANAS
Río Molino
Cerro Munchique
Morro de Tulcán
Volcán Puracé
Parque Caldas
DETERMINANTES DE DISEÑO
Fuente: Archivo propio-2021

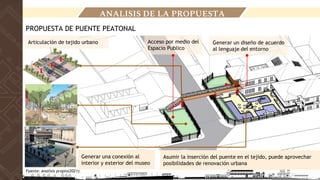

28. ANALISIS DE LA PROPUESTA
PROPUESTA DE PUENTE PEATONAL
Generar una conexión al
interior y exterior del museo
Asumir la inserción del puente en el tejido, puede aprovechar
posibilidades de renovación urbana
Articulación de tejido urbano Acceso por medio del
Espacio Publico
Generar un diseño de acuerdo
al lenguaje del entorno
Fuente: Analisis propio(2021).
29. ANALISIS DE LA PROPUESTA
PROPUESTA DE CUBIERTA
Estructura en
acero, compuesta
por cerchas, y teja
en cartabón.
Fuente: Analisis propio(2021).

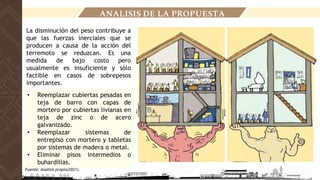

30. ANALISIS DE LA PROPUESTA
La disminución del peso contribuye a
que las fuerzas inerciales que se
producen a causa de la acción del
terremoto se reduzcan. Es una
medida de bajo costo pero
usualmente es insuficiente y sólo
factible en casos de sobrepesos
importantes.
• Reemplazar cubiertas pesadas en
teja de barro con capas de
mortero por cubiertas livianas en
teja de zinc o de acero
galvanizado.
• Reemplazar sistemas de
entrepiso con mortero y tabletas
por sistemas de madera o metal.
• Eliminar pisos intermedios o
buhardillas.
Fuente: Analisis propio(2021).

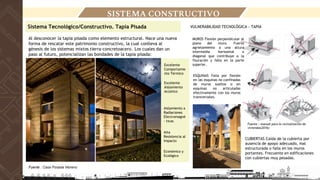

31. SISTEMA CONSTRUCTIVO
MUROS Flexión perpendicular al
plano del muro. Fuerte
agrietamiento a una altura
intermedia horizontal o
diagonal que contribuye a la
fisuración y falla en la parte
superior.
ESQUINAS Falla por flexión
en las esquinas no confinadas
de muros sueltos o en
esquinas no articuladas
efectivamente con los muros
transversales.
CUBIERTAS Caída de la cubierta por
ausencia de apoyo adecuado, mal
estructurada o falla en los muros
portantes. Frecuente en edificaciones
con cubiertas muy pesadas.
Sistema Tecnológico/Constructivo. Tapia Pisada
Al desconocer la tapia pisada como elemento estructural. Nace una nueva
forma de rescatar este patrimonio constructivo, la cual conlleva al
génesis de los sistemas mixtos tierra-concretoacero. Los cuales dan un
paso al futuro, potencializan las bondades de la tapia pisada:
VULNERABILIDAD TECNOLÓGICA - TAPIA
Excelente
Comportamie
nto Térmico
Excelente
Aislamiento
Acústico
Aislamiento a
Radiaciones
Electromagné
- ticas
Alta
Resistencia al
Impacto
Económico y
Ecológico
Fuente : Casa Posada Moreno
Fuente : manual para la revitalización de
viviendas(2016)
32. REFERENTE
TAPIA PISADA COMO TÉCNICA CONSTRUCTIVA
VERNÁCULA
Casa Sopo, Cundinamarca.
Fuente: Casa en Sopó, Fundación Tierra Viva, 2014
Podemos observar un tipo de
construcción en un sistema
combinado, el cual se busca por
medio de este sistema llegar a
una estructura totalmente en
concreto para ser aprobada por
los entes competentes para
cumplir con las normas y lograr
su construcción, desde su
cimentación en concreto, hasta
las columnas y las vigas de
amarre, los muros divisorios si
se pueden en tapia pisada o en
bloque BTC ( bloques en tierra
comprimida).

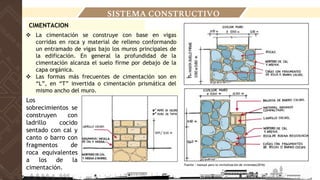

33. Fuente : manual para la revitalización de viviendas(2016)
❖ La cimentación se construye con base en vigas
corridas en roca y material de relleno conformando
un entramado de vigas bajo los muros principales de
la edificación. En general la profundidad de la
cimentación alcanza el suelo firme por debajo de la
capa orgánica.
❖ Las formas más frecuentes de cimentación son en
“L”, en “T” invertida o cimentación prismática del
mismo ancho del muro.
Los
sobrecimientos se
construyen con
ladrillo cocido
sentado con cal y
canto o barro con
fragmentos de
roca equivalentes
a los de la
cimentación.
SISTEMA CONSTRUCTIVO
CIMENTACION

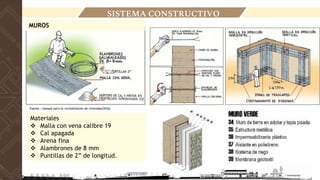

34. Materiales
❖ Malla con vena calibre 19
❖ Cal apagada
❖ Arena fina
❖ Alambrones de 8 mm
❖ Puntillas de 2” de longitud.
SISTEMA CONSTRUCTIVO
MUROS
Fuente : manual para la revitalización de viviendas(2016)

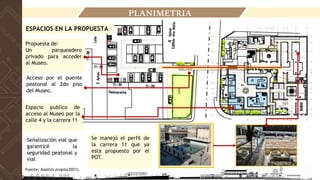

37. PLANIMETRIA
Propuesta de:
Un parqueadero
privado para acceder
al Museo.
Espacio publico de
acceso al Museo por la
calle 4 y la carrera 11
Acceso por el puente
peatonal al 2do piso
del Museo.
Señalización vial que
garanticé la
seguridad peatonal y
vial
Se manejó el perfil de
la carrera 11 que ya
esta propuesto por el
POT.
ESPACIOS EN LA PROPUESTA
Fuente: Analisis propio(2021).

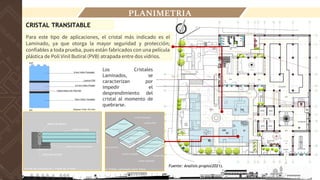

38. PLANIMETRIA
Para este tipo de aplicaciones, el cristal más indicado es el
Laminado, ya que otorga la mayor seguridad y protección;
confiables a toda prueba, pues están fabricados con una película
plástica de Poli Vinil Butiral (PVB) atrapada entre dos vidrios.
Los Cristales
Laminados, se
caracterizan por
impedir el
desprendimiento del
cristal al momento de
quebrarse.
CRISTAL TRANSITABLE
Fuente: Analisis propio(2021).

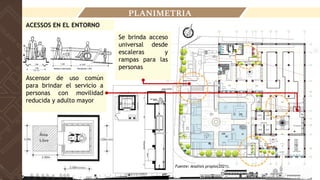

39. PLANIMETRIA
Se brinda acceso
universal desde
escaleras y
rampas para las
personas
Ascensor de uso común
para brindar el servicio a
personas con movilidad
reducida y adulto mayor
ACESSOS EN EL ENTORNO
Fuente: Analisis propio(2021).

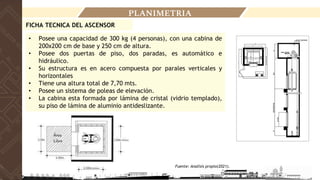

40. PLANIMETRIA
• Posee una capacidad de 300 kg (4 personas), con una cabina de
200x200 cm de base y 250 cm de altura.
• Posee dos puertas de piso, dos paradas, es automático e
hidráulico.
• Su estructura es en acero compuesta por parales verticales y
horizontales
• Tiene una altura total de 7,70 mts.
• Posee un sistema de poleas de elevación.
• La cabina esta formada por lámina de cristal (vidrio templado),
su piso de lámina de aluminio antideslizante.
FICHA TECNICA DEL ASCENSOR
Fuente: Analisis propio(2021).

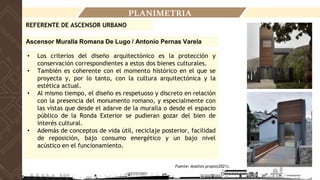

41. PLANIMETRIA
• Los criterios del diseño arquitectónico es la protección y
conservación correspondientes a estos dos bienes culturales.
• También es coherente con el momento histórico en el que se
proyecta y, por lo tanto, con la cultura arquitectónica y la
estética actual.
• Al mismo tiempo, el diseño es respetuoso y discreto en relación
con la presencia del monumento romano, y especialmente con
las vistas que desde el adarve de la muralla o desde el espacio
público de la Ronda Exterior se pudieran gozar del bien de
interés cultural.
• Además de conceptos de vida útil, reciclaje posterior, facilidad
de reposición, bajo consumo energético y un bajo nivel
acústico en el funcionamiento.
REFERENTE DE ASCENSOR URBANO
Fuente: Analisis propio(2021).
Ascensor Muralla Romana De Lugo / Antonio Pernas Varela

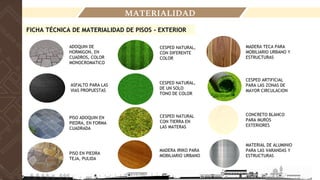

43. MATERIALIDAD
FICHA TÉCNICA DE MATERIALIDAD DE PISOS - EXTERIOR
ADOQUIN DE
HORMIGON, EN
CUADROS, COLOR
MONOCROMATICO
ASFALTO PARA LAS
VIAS PROPUESTAS
PISO ADOQUIN EN
PIEDRA, EN FORMA
CUADRADA
PISO EN PIEDRA
TEJA, PULIDA
CESPED NATURAL,
CON DIFERENTE
COLOR
CESPED NATURAL,
DE UN SOLO
TONO DE COLOR
CESPED NATURAL
CON TIERRA EN
LAS MATERAS
MADERA IRIKO PARA
MOBILIARIO URBANO
MADERA TECA PARA
MOBILIARIO URBANO Y
ESTRUCTURAS
CESPED ARTIFICIAL
PARA LAS ZONAS DE
MAYOR CIRCULACION
CONCRETO BLANCO
PARA MUROS
EXTERIORES
MATERIAL DE ALUMINIO
PARA LAS VARANDAS Y
ESTRUCTURAS
44. MATERIALIDAD
FICHA TÉCNICA DE MATERIALIDAD DE PISOS - INTERIOR
PISO ADOQUIN EN
PIEDRA, EN FORMA
CUADRADA
PISO EN PIEDRA
TEJA, PULIDA
CESPED NATURAL,
CON DIFERENTE
COLOR
MADERA IRIKO PARA
MOBILIARIO URBANO
MADERA TECA
PARA MOBILIARIO
URBANO Y
ESTRUCTURAS
MATERIAL DE ALUMINIO
PARA LAS VARANDAS Y
ESTRUCTURAS
MATERIAL DE ICOPOR
PARA CIELO RASO
MATERIAL DE MADERA
PARA PISO
45. MATERIALIDAD
FICHA TÉCNICA DE VEGETACIÓN
FLORES (PETUNIA)
ARBUSTOS
HELECHOS
PLANTA
DIEFFENBACHIA
TROPIC
PLANTA
MONSTERA
HELECHO
CESPED NATURAL,
CON DIFERENTE
COLOR
46. CONCLUSIONES
DETERMINAN Y MODIFICAN
❖ Proponer de acuerdo a esos parámetros que existen, para unificar un lenguaje en el entorno.
❖ La propuesta brinda un carácter social amarrado al lenguaje del entorno.
❖ La propuesta genera espacio publico(ya que se presenta un déficit de este), además de ir
complementado con el museo para lograr ese espacio socializado.
❖ Se mostrara la historia y todos esos hallazgos arqueológicos que determinaron la propuesta, lo
cual brindara a la ciudadanía la historia de su ciudad y de su entorno.
❖ Se sigue con el concepto comercial y turista que presenta en el entorno.
❖ Brinda un espacio universal que acoge a las personas y su principal función es recalcar esta
Memoria Perdida.
