Este documento resume los conceptos clave de la ingeniería de sistemas, incluyendo análisis de sistemas, diseño de sistemas, gestión de sistemas y diferentes modelos del ciclo de vida de sistemas como el modelo clásico, modelo semiestructurado, modelo estructurado, modelo espiral y modelo prototipo. También describe brevemente los elementos de un sistema de información y diferentes tipos de sistemas de información.

1. Analisis de Sistemas RUP/UML Ing. Teresa Cossío Ingeniera de Sistemas Agosto 2008

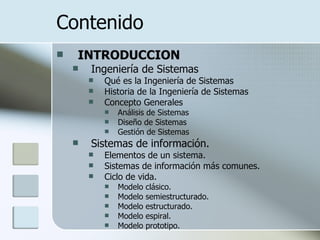

2. Contenido INTRODUCCION Ingeniería de Sistemas Qué es la Ingeniería de Sistemas Historia de la Ingeniería de Sistemas Concepto Generales Análisis de Sistemas Diseño de Sistemas Gestión de Sistemas Sistemas de información. Elementos de un sistema. Sistemas de información más comunes. Ciclo de vida. Modelo clásico. Modelo semiestructurado. Modelo estructurado. Modelo espiral. Modelo prototipo.

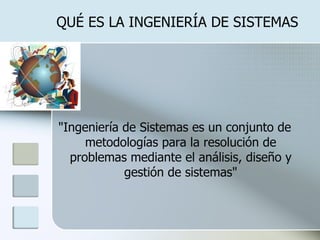

3. QUÉ ES LA INGENIERÍA DE SISTEMAS "Ingeniería de Sistemas es un conjunto de metodologías para la resolución de problemas mediante el análisis, diseño y gestión de sistemas"

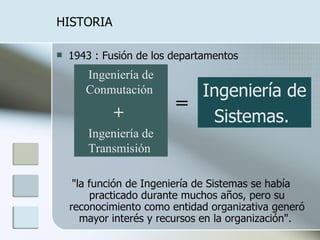

4. HISTORIA 1943 : Fusión de los departamentos "la función de Ingeniería de Sistemas se había practicado durante muchos años, pero su reconocimiento como entidad organizativa generó mayor interés y recursos en la organización". Ingeniería de Sistemas. Ingeniería de Conmutación + Ingeniería de Transmisión =

5. Conceptos Generales Análisis de Sistemas, Diseño de Sistemas, Gestión de Sistemas ….

6. Análisis de Sistemas Determinar los objetivos y límites del sistema objeto de análisis, caracterizar su estructura y funcionamiento, marcar las directrices que permitan alcanzar los objetivos propuestos y evaluar sus consecuencias.

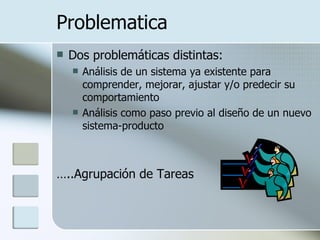

7. Problematica Dos problemáticas distintas: Análisis de un sistema ya existente para comprender, mejorar, ajustar y/o predecir su comportamiento Análisis como paso previo al diseño de un nuevo sistema-producto … ..Agrupación de Tareas

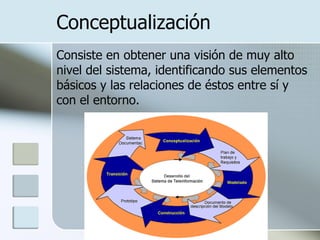

8. Conceptualización Consiste en obtener una visión de muy alto nivel del sistema, identificando sus elementos básicos y las relaciones de éstos entre sí y con el entorno.

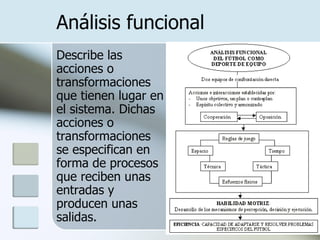

9. Análisis funcional Describe las acciones o transformaciones que tienen lugar en el sistema. Dichas acciones o transformaciones se especifican en forma de procesos que reciben unas entradas y producen unas salidas.

10. Análisis de condiciones (o constricciones) Debe reflejar todas aquellas limitaciones impuestas al sistema que restringen el margen de las soluciones posibles. Estas se derivan a veces de los propios objetivos del sistema: Operativas, como son las restricciones físicas, ambientales, de mantenimiento, de personal, de seguridad, etc. De calidad, como fiabilidad, mantenibilidad, seguridad, convivencia, generalidad, etc. Sin embargo, en otras ocasiones las constricciones vienen impuestas por limitaciones en los diferentes recursos utilizables: Económicos, reflejados en un presupuesto Temporales, que suponen unos plazos a cumplir Humanos Metodológicos, que conllevan la utilización de técnicas determinadas Materiales, como espacio, herramientas disponibles, etc.

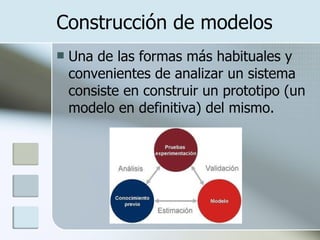

11. Construcción de modelos Una de las formas más habituales y convenientes de analizar un sistema consiste en construir un prototipo (un modelo en definitiva) del mismo.

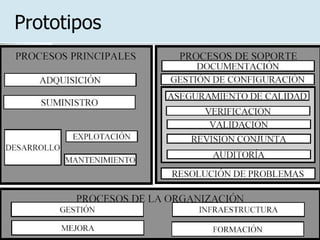

12. Prototipos

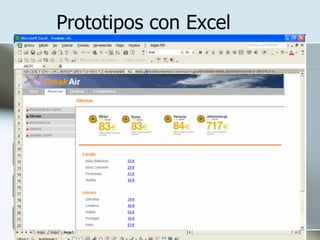

13. Prototipos con Excel

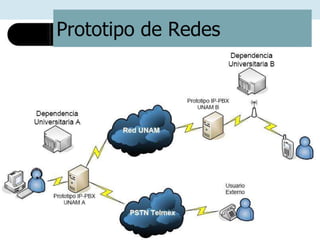

14. Prototipo de Redes

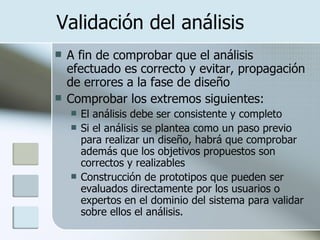

15. Validación del análisis A fin de comprobar que el análisis efectuado es correcto y evitar, propagación de errores a la fase de diseño Comprobar los extremos siguientes: El análisis debe ser consistente y completo Si el análisis se plantea como un paso previo para realizar un diseño, habrá que comprobar además que los objetivos propuestos son correctos y realizables Construcción de prototipos que pueden ser evaluados directamente por los usuarios o expertos en el dominio del sistema para validar sobre ellos el análisis.

17. DISEÑO DE SISTEMAS Se ocupa de desarrollar las directrices propuestas durante el análisis en función de aquella configuración que tenga más posibilidades de satisfacer los objetivos planteados tanto desde el punto de vista funcional como del no funcional (constricciones)

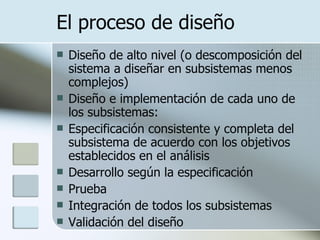

18. El proceso de diseño Diseño de alto nivel (o descomposición del sistema a diseñar en subsistemas menos complejos) Diseño e implementación de cada uno de los subsistemas: Especificación consistente y completa del subsistema de acuerdo con los objetivos establecidos en el análisis Desarrollo según la especificación Prueba Integración de todos los subsistemas Validación del diseño

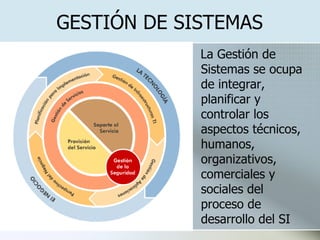

19. GESTIÓN DE SISTEMAS La Gestión de Sistemas se ocupa de integrar, planificar y controlar los aspectos técnicos, humanos, organizativos, comerciales y sociales del proceso de desarrollo del SI

20. Objetivos principales de la Gestión de Sistemas Planificar y controlar el proceso completo de análisis, diseño y operación del sistema dentro del presupuesto, plazo, calidad y restantes condiciones convenidas Controlar la validez de los criterios de diseño Controlar la adecuación del producto del diseño a los requisitos establecidos en el análisis Planificar y desarrollar las necesidades de mantenimiento Planificar y desarrollar las necesidades de formación del personal que va a operar el sistema Planificar la supervisión del funcionamiento del sistema

21. Sistemas Sistema es un grupo de elementos interdependientes o que interactúan regularmente formando un todo: Sistemas naturales. Sistemas hechos por el hombre. SI: Elementos  Procesos, Procedimientos , Objetos

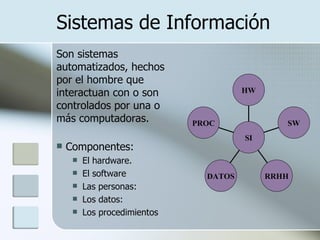

22. Sistemas de Información Son sistemas automatizados, hechos por el hombre que interactuan con o son controlados por una o más computadoras. Componentes: El hardware. El software Las personas: Los datos: Los procedimientos PROC DATOS RRHH SW HW SI

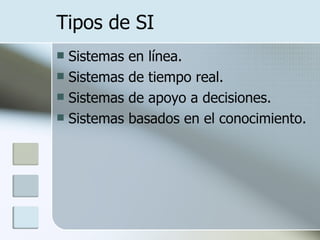

23. Tipos de SI Sistemas en línea. Sistemas de tiempo real. Sistemas de apoyo a decisiones. Sistemas basados en el conocimiento.

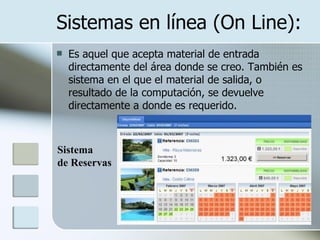

24. Sistemas en línea (On Line): Es aquel que acepta material de entrada directamente del área donde se creo. También es sistema en el que el material de salida, o resultado de la computación, se devuelve directamente a donde es requerido. Sistema de Reservas

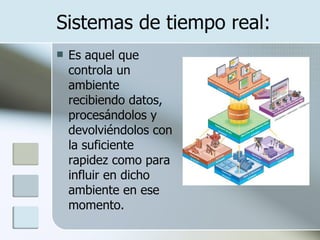

25. Sistemas de tiempo real: Es aquel que controla un ambiente recibiendo datos, procesándolos y devolviéndolos con la suficiente rapidez como para influir en dicho ambiente en ese momento.

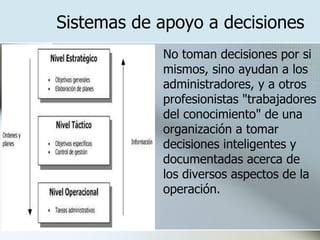

26. Sistemas de apoyo a decisiones No toman decisiones por si mismos, sino ayudan a los administradores, y a otros profesionistas "trabajadores del conocimiento" de una organización a tomar decisiones inteligentes y documentadas acerca de los diversos aspectos de la operación.

27. SIG: Sistema Inf. Gerencial

28. Sistemas basados en el conocimiento: Sistemas Expertos Estos sistemas contienen grandes cantidades de diversos conocimientos que emplean en el desempeño de una tarea dada.

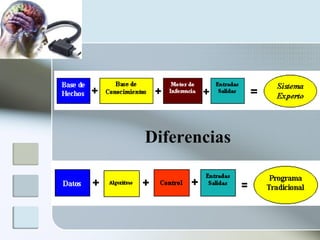

29. Diferencias

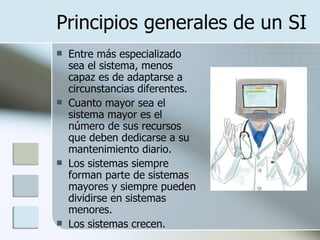

30. Principios generales de un SI Entre más especializado sea el sistema, menos capaz es de adaptarse a circunstancias diferentes. Cuanto mayor sea el sistema mayor es el número de sus recursos que deben dedicarse a su mantenimiento diario. Los sistemas siempre forman parte de sistemas mayores y siempre pueden dividirse en sistemas menores. Los sistemas crecen.

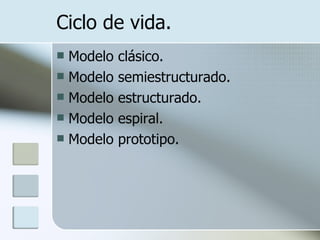

32. Ciclo de vida. Modelo clásico. Modelo semiestructurado. Modelo estructurado. Modelo espiral. Modelo prototipo.

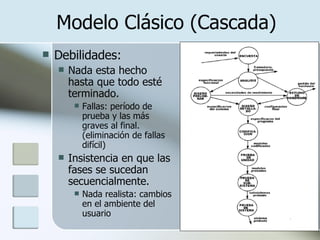

33. Modelo Clásico (Cascada) Debilidades: Nada esta hecho hasta que todo esté terminado. Fallas: período de prueba y las más graves al final. (eliminación de fallas difícil) Insistencia en que las fases se sucedan secuencialmente. Nada realista: cambios en el ambiente del usuario

34. Modelo Semiestructurado. Implementación descendente: ejecución paralela de parte de la codificación y de las pruebas ( retroalimentación) Diseñadores tenían poco contacto con el analista y "no tenía contacto con el usuario".

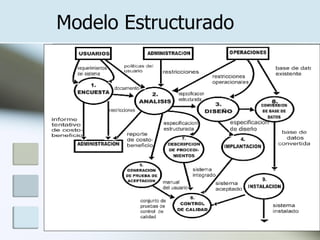

35. Modelo Estructurado

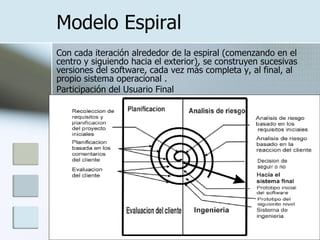

36. Modelo Espiral Con cada iteración alrededor de la espiral (comenzando en el centro y siguiendo hacia el exterior), se construyen sucesivas versiones del software, cada vez más completa y, al final, al propio sistema operacional . Participación del Usuario Final

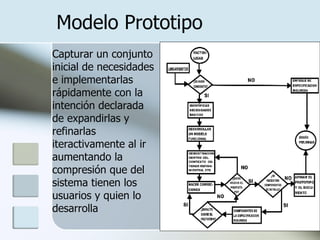

37. Modelo Prototipo Capturar un conjunto inicial de necesidades e implementarlas rápidamente con la intención declarada de expandirlas y refinarlas iteractivamente al ir aumentando la compresión que del sistema tienen los usuarios y quien lo desarrolla

38. Elementos Un diccionario de datos integrado Un generador de pantallas Un generador de reportes no guiado por procedimientos Un lenguaje de programación de cuarta generación Un lenguaje de consultas no guiado por procedimientos Medios poderosos de administración de base de datos
