1. I.T.C.ARQUITECTURAFundamentos Teóricos del Diseño 2Arq. Gabriela Abdalá ANALISIS ESPACIAL DE PLAZA COUNTRY *Indira Barreda *Eustacio Muñoz García 1 de Junio del 2011

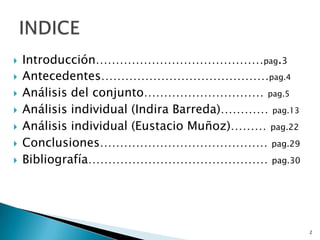

2. Introducción……………………………………pag.3 Antecedentes……………………………………pag.4 Análisis del conjunto…………………………pag.5 Análisis individual (Indira Barreda)…………pag.13 Análisis individual (Eustacio Muñoz)………pag.22 Conclusiones……………………………………pag.29 Bibliografía………………………………………pag.30 INDICE 2

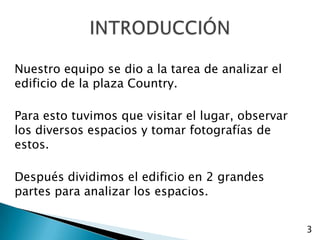

3. Nuestro equipo se dio a la tarea de analizar el edificio de la plaza Country. Para esto tuvimos que visitar el lugar, observar los diversos espacios y tomar fotografías de estos. Después dividimos el edificio en 2 grandes partes para analizar los espacios. INTRODUCCIÓN 3

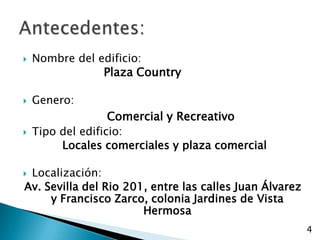

4. Nombre del edificio: Plaza Country Genero: Comercial y Recreativo Tipo del edificio: Locales comerciales y plaza comercial Localización: Av. Sevilla del Rio 201, entre las calles Juan Álvarez y Francisco Zarco, colonia Jardines de Vista Hermosa Antecedentes: 4

5. ANALISIS DEL CONJUNTO 5

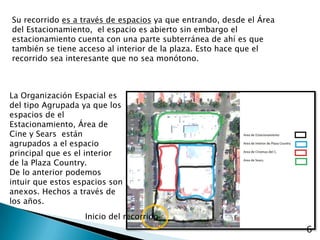

6. Su recorrido es a través de espacios ya que entrando, desde el Área del Estacionamiento, el espacio es abierto sin embargo el estacionamiento cuenta con una parte subterránea de ahí es que también se tiene acceso al interior de la plaza. Esto hace que el recorrido sea interesante que no sea monótono. La Organización Espacial es del tipo Agrupada ya que los espacios de el Estacionamiento, Área de Cine y Sears están agrupados a el espacio principal que es el interior de la Plaza Country. De lo anterior podemos intuir que estos espacios son anexos. Hechos a través de los años. 6 Inicio del recorrido

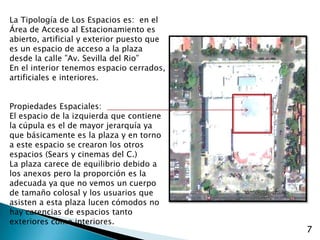

7. La Tipología de Los Espacios es: en el Área de Acceso al Estacionamiento es abierto, artificial y exterior puesto que es un espacio de acceso a la plaza desde la calle ”Av. Sevilla del Rio” En el interior tenemos espacio cerrados, artificiales e interiores. Propiedades Espaciales: El espacio de la izquierda que contiene la cúpula es el de mayor jerarquía ya que básicamente es la plaza y en torno a este espacio se crearon los otros espacios (Sears y cinemas del C.) La plaza carece de equilibrio debido a los anexos pero la proporción es la adecuada ya que no vemos un cuerpo de tamaño colosal y los usuarios que asisten a esta plaza lucen cómodos no hay carencias de espacios tanto exteriores como interiores. 7

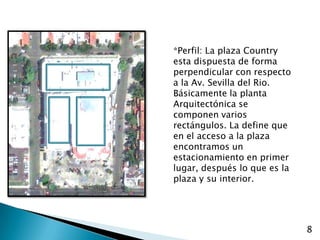

8. *Perfil: La plaza Country esta dispuesta de forma perpendicular con respecto a la Av. Sevilla del Rio. Básicamente la planta Arquitectónica se componen varios rectángulos. La define que en el acceso a la plaza encontramos un estacionamiento en primer lugar, después lo que es la plaza y su interior. 8

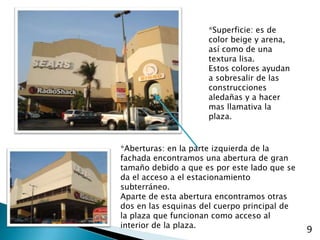

9. *Superficie: es de color beige y arena, así como de una textura lisa. Estos colores ayudan a sobresalir de las construcciones aledañas y a hacer mas llamativa la plaza. *Aberturas: en la parte izquierda de la fachada encontramos una abertura de gran tamaño debido a que es por este lado que se da el acceso a el estacionamiento subterráneo. Aparte de esta abertura encontramos otras dos en las esquinas del cuerpo principal de la plaza que funcionan como acceso al interior de la plaza. 9

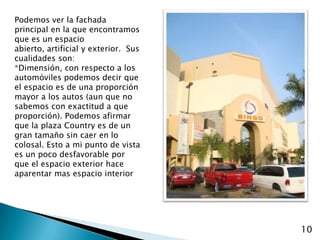

10. Podemos ver la fachada principal en la que encontramos que es un espacio abierto, artificial y exterior. Sus cualidades son: *Dimensión, con respecto a los automóviles podemos decir que el espacio es de una proporción mayor a los autos (aun que no sabemos con exactitud a que proporción). Podemos afirmar que la plaza Country es de un gran tamaño sin caer en lo colosal. Esto a mi punto de vista es un poco desfavorable por que el espacio exterior hace aparentar mas espacio interior 10

11. -Elementos de Circulación En la planta podemos ver que la *Aproximación al Edificio es Oblicua, esto engrandece el efecto de perspectiva haciendo mas apreciable su fachada. *El acceso al interior del edificio, tiene forma de arco de medio punto, es ligeramente adelantado, esta clase de acceso brinda protección desde un plano superior. Da la sensación de entrar a un gran espacio aun que no es tan grande realmente. *La Relación del Recorrido – Espacio Puede decirse que abarca el Pasar entre espacios y Termina en un espacio. *La configuración del Recorrido es lineal segmentado y ramificado. Los espacios dentro invitan por si solos a recorrer el espacio. 11

12. Forma del Espacio de Circulación: es Cerrado, aun que podríamos confundirlo con una circulación con abertura en un lado ya que el área que divide estos pasillos en su mayoría están compuestos de grandes ventanales que fungen como muros y es posible ver los espacios contiguos. Esto da la sensación de estar en un lugar aun mas grande. Escalera: Aun que en estas imágenes no la vemos, Las escaleras del sótano a planta baja, están integradas en un volumen y las escaleras de la planta baja a la planta alta, están como forma aditiva. 12

13. ANALISIS INDIVIDUAL (INDIRA BARREDA) 13

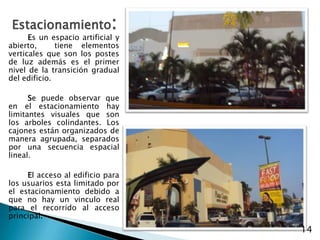

14. Estacionamiento: Es un espacio artificial y abierto, tiene elementos verticales que son los postes de luz además es el primer nivel de la transición gradual del edificio. Se puede observar que en el estacionamiento hay limitantes visuales que son los arboles colindantes. Los cajones están organizados de manera agrupada, separados por una secuencia espacial lineal. El acceso al edificio para los usuarios esta limitado por el estacionamiento debido a que no hay un vinculo real para el recorrido al acceso principal. 14

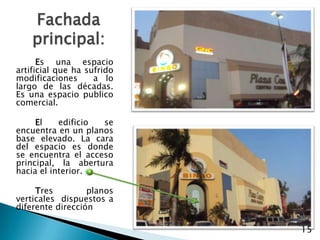

15. Fachada principal: Es una espacio artificial que ha sufrido modificaciones a lo largo de las décadas. Es una espacio publico comercial. El edificio se encuentra en un planos base elevado. La cara del espacio es donde se encuentra el acceso principal, la abertura hacia el interior. Tres planos verticales dispuestos a diferente dirección 15

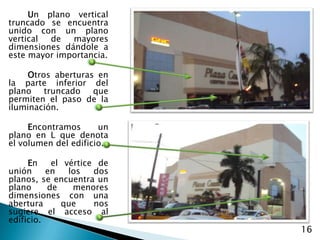

16. Un plano vertical truncado se encuentra unido con un plano vertical de mayores dimensiones dándole a estemayor importancia. Otros aberturas en la parte inferior del plano truncado que permiten el paso de la iluminación. Encontramosun plano en L que denota el volumen del edificio. En el vértice de unión en los dos planos, se encuentra un plano de menores dimensiones con una abertura que nos sugiere el acceso al edificio. 16

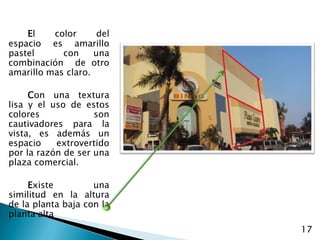

17. El color del espacio es amarillo pastel con una combinación de otro amarillo mas claro. Con una textura lisa y el uso de estos colores son cautivadores para la vista, es además un espacio extrovertido por la razón de ser una plaza comercial. Existe una similitud en la altura de la planta baja con la planta alta 17

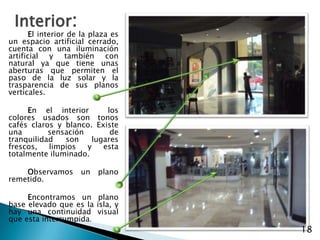

18. Interior: El interior de la plaza es un espacio artificial cerrado, cuenta con una iluminación artificial y también con natural ya que tiene unas aberturas que permiten el paso de la luz solar y la trasparencia de sus planos verticales. En el interior los colores usados son tonos cafés claros y blanco. Existe una sensación de tranquilidad son lugares frescos, limpios y esta totalmente iluminado. Observamos un plano remetido. Encontramos un plano base elevado que es la isla, y hay una continuidad visual que esta interrumpida. 18

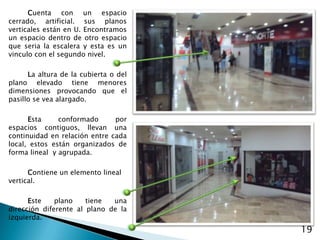

19. Cuenta con un espacio cerrado, artificial. sus planos verticales están en U. Encontramos un espacio dentro de otro espacio que seria la escalera y esta es un vinculo con el segundo nivel. La altura de la cubierta o del plano elevado tiene menores dimensiones provocando que el pasillo se vea alargado. Esta conformado por espacios contiguos, llevan una continuidad en relación entre cada local, estos están organizados de forma lineal y agrupada. Contiene un elemento lineal vertical. Este plano tiene una dirección diferente al plano de la izquierda. 19

20. Plano base elevado unido por un plano inclinado que seria la rampa de minusválidos y unos planos escalonados. Existe una circulación denotada desde la entrada hacia todos los locales por lo que es una zona de flujo alta. Hay dos pasillos principales que están relacionados recorrido-espacio con los locales y los restaurantes. Es un plano elevado con cierto remetimiento en el cual se tiene elementos para dar iluminación artificial. Plano vertical con cierta transparencia que permite la vista hacia los aparadores. 20

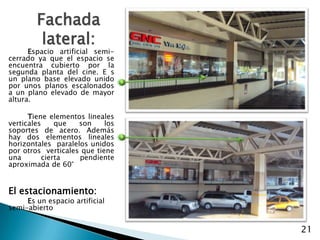

21. Fachada lateral: Espacio artificial semi-cerrado ya que el espacio se encuentra cubierto por la segunda planta del cine. E s un plano base elevado unido por unos planos escalonados a un plano elevado de mayor altura. Tiene elementos lineales verticales que son los soportes de acero. Además hay dos elementos lineales horizontales paralelos unidos por otros verticales que tiene una cierta pendiente aproximada de 60° El estacionamiento: Es un espacio artificial semi-abierto 21

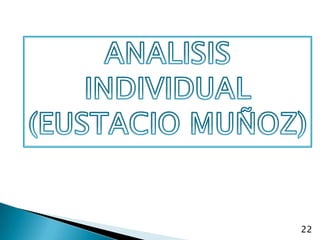

22. ANALISIS INDIVIDUAL (EUSTACIO MUÑOZ) 22

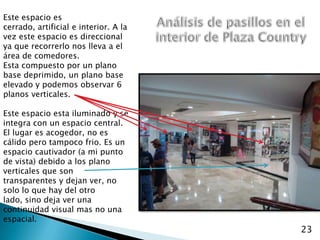

23. Este espacio es cerrado, artificial e interior. A la vez este espacio es direccional ya que recorrerlo nos lleva a el área de comedores. Esta compuesto por un plano base deprimido, un plano base elevado y podemos observar 6 planos verticales. Este espacio esta iluminado y se integra con un espacio central. El lugar es acogedor, no es cálido pero tampoco frio. Es un espacio cautivador (a mi punto de vista) debido a los plano verticales que son transparentes y dejan ver, no solo lo que hay del otro lado, sino deja ver una continuidad visual mas no una espacial. Análisis de pasillos en el interior de Plaza Country 23

24. Análisis de acceso a Estacionamiento Subterráneo Este espacio es de tipo Semi- cerrado, artificial e interior. Esta conformado por un plano base deprimido y dos planos base elevados Podemos apreciar 4 planos verticales, así como 3 elementos lineales verticales. Por su función las proporciones de este espacio son grandes en comparación de la escala humana. Este espacio es iluminado e integrado a el interior de la plaza por un acceso. Este espacio es extrovertido y un poco confuso (a mi punto de vista) por ser un espacio exterior y al mismo tiempo ser un espacio interior. 24

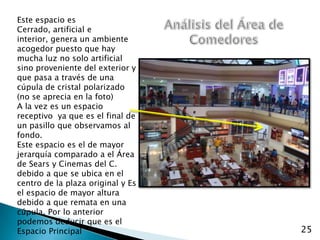

25. Este espacio es Cerrado, artificial e interior, genera un ambiente acogedor puesto que hay mucha luz no solo artificial sino proveniente del exterior y que pasa a través de una cúpula de cristal polarizado (no se aprecia en la foto) A la vez es un espacio receptivo ya que es el final de un pasillo que observamos al fondo. Este espacio es el de mayor jerarquía comparado a el Área de Sears y Cinemas del C. debido a que se ubica en el centro de la plaza original y Es el espacio de mayor altura debido a que remata en una cúpula. Por lo anterior podemos deducir que es el Espacio Principal Análisis del Área de Comedores 25

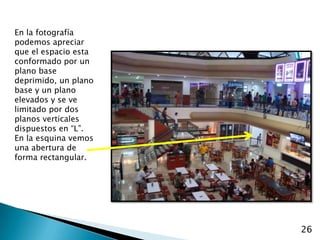

26. En la fotografía podemos apreciar que el espacio esta conformado por un plano base deprimido, un plano base y un plano elevados y se ve limitado por dos planos verticales dispuestos en “L”. En la esquina vemos una abertura de forma rectangular. 26

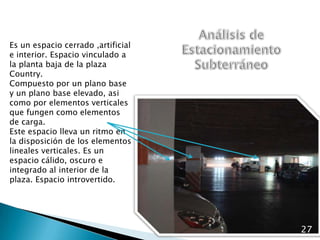

27. Análisis de Estacionamiento Subterráneo Es un espacio cerrado ,artificial e interior. Espacio vinculado a la planta baja de la plaza Country. Compuesto por un plano base y un plano base elevado, asi como por elementos verticales que fungen como elementos de carga. Este espacio lleva un ritmo en la disposición de los elementos lineales verticales. Es un espacio cálido, oscuro e integrado al interior de la plaza. Espacio introvertido. 27

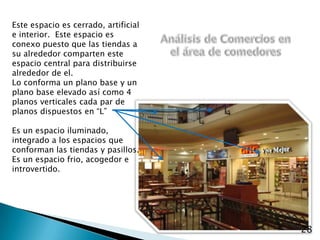

28. Este espacio es cerrado, artificial e interior. Este espacio es conexo puesto que las tiendas a su alrededor comparten este espacio central para distribuirse alrededor de el. Lo conforma un plano base y un plano base elevado así como 4 planos verticales cada par de planos dispuestos en “L” Es un espacio iluminado, integrado a los espacios que conforman las tiendas y pasillos. Es un espacio frio, acogedor e introvertido. Análisis de Comercios en el área de comedores 28

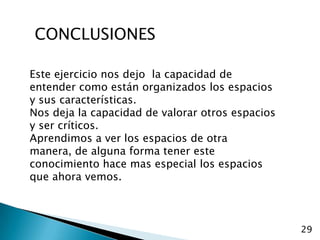

29. CONCLUSIONES Este ejercicio nos dejo la capacidad de entender como están organizados los espacios y sus características. Nos deja la capacidad de valorar otros espacios y ser críticos. Aprendimos a ver los espacios de otra manera, de alguna forma tener este conocimiento hace mas especial los espacios que ahora vemos. 29
