El MALBA se encuentra en Buenos Aires, Argentina. Ocupa una manzana entera en Palermo Chico con un terreno de 8,565 metros cuadrados. El edificio fue diseñado por el estudio de arquitectura AFT Arquitectos y tiene un estilo deconstructivista, caracterizado por volúmenes poliédricos y ángulos agudos. Cuenta con salas de exposición flexibles, un auditorio, biblioteca, bar y estacionamiento subterráneo.

1. MALBA FUNDACION CONSTANTINI
Museo de Arte Latinoamericano Buenos Aires

2. IMPLANTACION Y UBICACION
Al MALBA se lo encuentra en Buenos Aires
(ARGENTINA), sobre la implantación de la Av
Pres. Figueroa Alcorta 3415.
El Museo ocupa toda una
manzana en Palermo Chico. Y
el terreno una superficie de
8.565 metros cuadrados

3. EL TERRENO
Aspecto FUNCIONAL
Es un selecto terreno
trapezoidal muy bien
ubicado con calles de
marcada características y
además por su cercanía
con otros atractivos
Plaza Republica MALBA culturales.
Consta con la ventaja de
del Peru
estar situado sobre una
avenida muy transitada y
en donde el MALBA no
pasa desapercibido por
su atractivo edificio.
Av Pres. Figueroa Alcorta
Y una plaza que luego pasaria a tener mucho mas
importancia y relacionarse aun mas con el museo.
Calles con mayor transito vehicular
Calles con menor transito vehicular

4. CONTEXTO
Malba funciona en un edificio construido
especialmente por la Fundación Eduardo F.
Costantini, a partir de un concurso
internacional lanzado en el marco de la VII
Bienal de Arquitectura de Buenos Aires BA/97.
El proyecto arquitectónico ganador -que
cuenta con múltiples premios y menciones
internacionales- fue elaborado por el estudio
cordobés AFT Arquitectos, integrado por
Gastón Atelman, Martín Fourcade y Alfredo
Tapia.
→Se trata de un edificio de
estilo decontructivista, una corriente de la
arquitectura de moda en la década del '90, se
caracteriza por la yuxtaposición de volúmenes
formando piezas poliédricas, y el uso de ángulos
agudos resaltando las aristas de los cuerpos.

5. EL EDIFICIO
•Un volumen imponente de
piedra y vidrio.
• Una arquitectura de formas
puras y de alta tecnología que
destaca, a partir de su
contundente volumetría, las
colecciones de Eduardo
Costantini.
• Todo el peso de una de las
salas de exposición se
desploma sobre la planta baja,
pidiendo a gritos una columna
que no existe ni hace falta. Este
cuerpo robusto está sostenido
por enormes vigas postensadas
de hormigón y vestido
totalmente de piedra. No pasa
indiferente al visitante: ya es un
hito del entorno.

6. Aspecto FUNCIONAL
Av Pres. Figueroa Alcorta
Bajo la explanada central hay un sector de
estacionamiento subterráneo con capacidad para 60
vehículos. Pero también la calle San Martin tiene un
transito vehicular disminuido y el cual a su vez tiene
permitido el estacionamiento
ESTACIONAMIENTO en subsuelo
Calles con mayor transito vehicular
Calles con menor transito vehicular

7. ASPECTO FORMAL / ESPACIAL
Av Pres. Figueroa Alcorta
Se da un
monumental
acceso sobre
Figueroa
Alcorta.
PLANTA BAJA.
1.PLAZA ELEVADA DE ENTRADA
2.HALL
3.ATRIO
4.BAR
5.AUDITORIO
6.SERVICIOS
7.LOCAL
8.BIBLIOTECA
9.FUENTE

8. ASPECTO FORMAL / ESPACIAL
Los sectores que se
organizan alrededor del gran
hall central, prismático y
fugado hacia el contrafrente,
también toman las
características de cada una
de las fachadas.
PLANTA BAJA.
1.PLAZA ELEVADA DE ENTRADA
2.HALL
3.ATRIO
4.BAR
5.AUDITORIO
6.SERVICIOS
7.LOCAL
8.BIBLIOTECA
9.FUENTE

9. ASPECTO FORMAL / ESPACIAL
PLANTA BAJA.
1.PLAZA ELEVADA DE ENTRADA
2.HALL
3.ATRIO
4.BAR
5.AUDITORIO
6.SERVICIOS
7.LOCAL
8.BIBLIOTECA
9.FUENTE

10. ASPECTO FORMAL / ESPACIAL
Posee una confitería-
restaurante, de paredes
vidriadas con vista a la
Plaza Perú.
Posee un auditorio con
capacidad para 240
personas.
PLANTA BAJA.
1.PLAZA ELEVADA DE ENTRADA
2.HALL
3.ATRIO
4.BAR
5.AUDITORIO
6.SERVICIOS
7.LOCAL
8.BIBLIOTECA
9.FUENTE

11. ASPECTO FORMAL / ESPACIAL
Las salas son flexibles: todas se
pueden compartimentar en galerías
menores y funcionar en forma
independiente, pues los circuitos
eléctricos, la iluminación cenital y los
sistemas contra incendio de cada
sector son autónomos.
Una gran terraza de
esculturas se abre sobre
San Martín de Tours, una
calle más tranquila y
arbolada.
PLANTA 1° PISO.
1.SALA DE EXPOSICIONES PERMANENTES
2 .TERRAZA DE ESCULTURAS
3.VACIO SOBRE EL ATRIO.

12. ASPECTO FORMAL / ESPACIAL
Las salas de exposición (en el primero y el
segundo nivel) son ciegas, pero tienen rajas
Con sus 4.700 mts. longitudinales que permiten intuir el exterior.
cuadrados, el museo Estos espacios son cajas blancas, puras,
está compuesto por tres cuyos muros están socavados
salas principales. Dos estratégicamente para permitir la entrada de
de ellas –en el primer y luz natural, filtrada a través de vidrios
segundo piso, especiales y de planos de sombra,
respectivamente forman operados automáticamente desde una
la letra L. central inteligente, que protegen a las obras
de arte de los rayos del sol.
PLANTA 2° PISO.
1.SALA DE EXPOSICIONES
TEMPORARIAS
2.VACIO SOBRE EL ATRIO.

13. RELACION INTERIOR - EXTERIOR
El museo se lee desde el exterior como un juego de volúmenes revestidos en piedra caliza española, con uno de
vidrio verde tipo courtain wall. En el interior, el acceso principal a las colecciones es por el lateral este del edificio,
mediante una serie de escaleras mecánicas que van recorriendo esa fachada vidriada a medida que suben.
LATERAL.
LATERAL. TERRAZA. DESDE EL INTERIOR DEL BAR SE PUEDE
LA ADMINISTRACION Y LA SE EXPONEN ESCULTURAS AL CONTEMPLAR TODO EL VERDE DE LA
PLAZA DE LA REPUBLICA DE PERU Y DE
BIBLIOTECA TIENEN VISTAS AIRE LIBRE. FONDO LAS TORRES LE PARC
SOBRE LA CALLE MAS
TRANQUILA. ESTO SE DA
SOBRE LA CALLE SAN
MARTIN.

14. ASPECTO FORMAL / ESPACIAL
ESPACIOS INTERIORES
Características
EL ATRIO. AUDITORIO.
RECORRE TODA LA ALTURA TIENE ILUMINACION
NATURAL Y UNA CORTINA
DEL EDIFICIO. ACUSTICA QUE LO AISLA
DEL RUIDO.

15. ASPECTO FORMAL / ESPACIAL
ESPACIOS INTERIORES
Características
LUMINOSO. FLEXIBLES.
LA LUZ INVADE EL ATRIO EN EL CORAZON LAS SALAS DE EXPOSICION SE PUEDEN
DEL EDIFICIO. COMPARTIMENTAR.

16. ASPECTO FORMAL / ESPACIAL
ESPACIOS INTERIORES
BAR
Imágenes del Bar en
su interior en las
distintas percepciones
visuales durante la
mañana, la tarde y la
noche

17. ASCENSOR
ASPECTO FORMAL / ESPACIAL
ESPACIOS INTERIORES
ACCESO A GALERIAS Y PISOS SUPERIORES
Se accede a través de un Elevador vidriado o por escaleras
mecánicas
ESCALERAS MECANICAS

18. ESQUEMA FORMAL / ESPACIAL
GALRERIA PROGRAMA ARQUITECTÓNICO Y SUS ACTIVIDADES
El programa LIBRERÍA / LECTURA
arquitectónico quedó
constituido por un hall
de entrada, salas de
exhibiciones
permanentes y
temporarias, terrazas
de esculturas, un
auditorio, restaurante,
STORE / TIENDA DE VENTAS tienda, áreas de
oficinas, talleres de
AUDITORIO / CINE
conservación y de
mantenimiento,
depósito general, sala
de máquinas y central
de inteligencia.
El proyecto se desarrolló con el propósito de integrar el edificio a la
ciudad y generar un entorno propicio para disfrutar de las obras de arte,
cumpliendo con normas internacionales de exhibición y conservación.

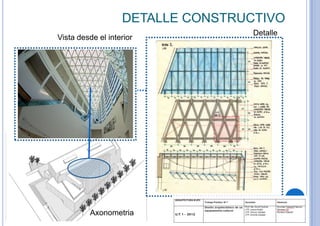

19. DETALLE CONSTRUCTIVO
Detalle
Vista desde el interior
Axonometria

20. PROYECTO AMPLIACION
Plaza Republica
del Peru
En 2011, la Legislatura de Buenos Aires autorizó el proyecto
del arquitecto Carlos Ott para la construcción del anexo del
MALBA, ampliando el museo bajo la Plaza Republica del
Peru y manteniendo ese espacio público, utilizando un piso de
cristal transparente que permitiría ver la exposición también
desde la plaza, y dando luz natural cenital al nuevo museo.

21. PROYECTO AMPLIACION
La ampliación se estructura entorno a un
gran patio de esculturas de 500m² a 7m por
debajo del nivel de la Plaza Pública. La
idea es generar un escenario de luz capaz
de movilizar los sentidos y diluir la esencia
del tiempo. A este espacio se le agrega un
moderno Restaurante de 200m², una sala
polivalente de 150m² y una Sala para
grandes Exposiciones de 1000m²
conectados por medio de un volumen
acristalado con las instalaciones existentes.
La intervención desarrolla también nuevos
espacios para reuniones, conferencias y
proyecciones; complementarias áreas de
servicio, áreas técnicas y administrativas.
El Patio de esculturas se cubre de una
innovadora y enigmática placa de cristal:
una sutil irrupción en el verde de la Plaza
contigua al actual edificio, un velo traslúcido
a las siluetas del arte, un gesto simple en el
paisaje que variará con los colores del
otoño, de la noche y de la gente.
