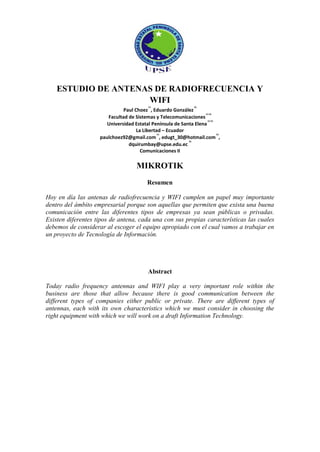

1. ESTUDIO DE ANTENAS DE RADIOFRECUENCIA Y
WIFI
Paul Choez
(1)
, Eduardo González
(2)
Facultad de Sistemas y Telecomunicaciones
(1) (2)
Universidad Estatal Península de Santa Elena
(1) (2)
La Libertad – Ecuador
paulchoez92@gmail.com
(1)
, edugt_30@hotmail.com
(2)
,
dquirumbay@upse.edu.ec
(3)
Comunicaciones II
MIKROTIK
Resumen
Hoy en día las antenas de radiofrecuencia y WIFI cumplen un papel muy importante
dentro del ámbito empresarial porque son aquellas que permiten que exista una buena
comunicación entre las diferentes tipos de empresas ya sean públicas o privadas.
Existen diferentes tipos de antena, cada una con sus propias características las cuales
debemos de considerar al escoger el equipo apropiado con el cual vamos a trabajar en
un proyecto de Tecnología de Información.
Abstract
Today radio frequency antennas and WIFI play a very important role within the
business are those that allow because there is good communication between the
different types of companies either public or private. There are different types of
antennas, each with its own characteristics which we must consider in choosing the
right equipment with which we will work on a draft Information Technology.

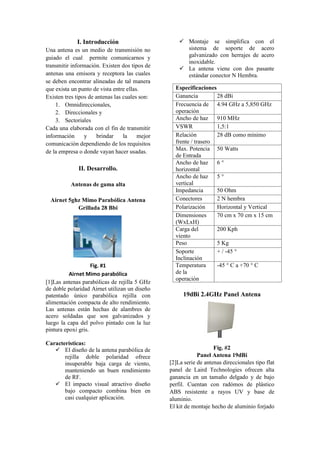

2. I. Introducción
Una antena es un medio de transmisión no
guiado el cual permite comunicarnos y
transmitir información. Existen dos tipos de
antenas una emisora y receptora las cuales
se deben encontrar alineadas de tal manera
que exista un punto de vista entre ellas.
Existen tres tipos de antenas las cuales son:
1. Omnidireccionales,
2. Direccionales y
3. Sectoriales
Cada una elaborada con el fin de transmitir
información y brindar la mejor
comunicación dependiendo de los requisitos
de la empresa o donde vayan hacer usadas.
II. Desarrollo.
Antenas de gama alta
Airnet 5ghz Mimo Parabólica Antena
Grillada 28 Bbi
Fig. #1
Airnet Mimo parabólica
[1]Las antenas parabólicas de rejilla 5 GHz
de doble polaridad Airnet utilizan un diseño
patentado único parabólica rejilla con
alimentación compacta de alto rendimiento.
Las antenas están hechas de alambres de
acero soldadas que son galvanizados y
luego la capa del polvo pintado con la luz
pintura epoxi gris.
Características:
 El diseño de la antena parabólica de
rejilla doble polaridad ofrece
insuperable baja carga de viento,
manteniendo un buen rendimiento
de RF.
 El impacto visual atractivo diseño
bajo compacto combina bien en
casi cualquier aplicación.
 Montaje se simplifica con el
sistema de soporte de acero
galvanizado con herrajes de acero
inoxidable.
 La antena viene con dos pasante
estándar conector N Hembra.
19dBi 2.4GHz Panel Antena
Fig. #2
Panel Antena 19dBi
[2]La serie de antenas direccionales tipo flat
panel de Laird Technologies ofrecen alta
ganancia en un tamaño delgado y de bajo
perfil. Cuentan con radómos de plástico
ABS resistente a rayos UV y base de
aluminio.
El kit de montaje hecho de aluminio forjado
Especificaciones
Ganancia 28 dBi
Frecuencia de
operación
4.94 GHz a 5,850 GHz
Ancho de haz 910 MHz
VSWR 1,5:1
Relación
frente / trasero
28 dB como mínimo
Max. Potencia
de Entrada
50 Watts
Ancho de haz
horizontal
6 °
Ancho de haz
vertical
5 °
Impedancia 50 Ohm
Conectores 2 N hembra
Polarización Horizontal y Vertical
Dimensiones
(WxLxH)
70 cm x 70 cm x 15 cm
Carga del
viento
200 Kph
Peso 5 Kg
Soporte
Inclinación
+ / -45 °
Temperatura
de la
operación
-45 ° C a +70 ° C

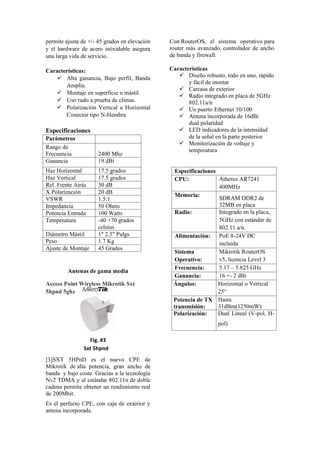

3. permite ajuste de +/- 45 grados en elevación
y el hardware de acero inóxidable asegura
una larga vida de servicio.
Características:
 Alta ganancia, Bajo perfil, Banda
Amplia.
 Montaje en superficie o mástil.
 Uso rudo a prueba de climas.
 Polarización Vertical u Horizontal
Conector tipo N-Hembra
Especificaciones
Parámetros
Rango de
Frecuencia 2400 Mhz
Ganancia 19 dBi
Haz Horizontal 17.5 grados
Haz Vertical 17.5 grados
Rel. Frente Atrás 30 dB
X Polarización 20 dB
VSWR 1.5:1
Impedancia 50 Ohms
Potencia Entrada 100 Watts
Temperatura -40 +70 grados
celsius
Diámetro Mástil 1" 2.5" Pulgs
Peso 1.7 Kg
Ajuste de Montaje 45 Grados
Antenas de gama media
Access Point Wireless Mikrotik Sxt
5hpnd 5ghz
Fig. #3
Sxt 5hpnd
[3]SXT 5HPnD es el nuevo CPE de
Mikrotik de alta potencia, gran ancho de
banda y bajo coste. Gracias a la tecnología
Nv2 TDMA y al estándar 802.11n de doble
cadena permite obtener un rendimiento real
de 200Mbit.
Es el perfecto CPE, con caja de exterior y
antena incorporada.
Con RouterOS, el sistema operativo para
router más avanzado, controlador de ancho
de banda y firewall.
Características
 Diseño robusto, todo en uno, rápido
y fácil de montar
 Carcasa de exterior
 Radio integrado en placa de 5GHz
802.11a/n
 Un puerto Ethernet 10/100
 Antena incorporada de 16dBi
dual polaridad
 LED indicadores de la intensidad
de la señal en la parte posterior
 Monitorización de voltaje y
temperatura
Especificaciones
CPU: Atheros AR7241
400MHz
Memoria:
SDRAM DDR2 de
32MB en placa
Radio: Integrado en la placa,
5GHz con estándar de
802.11 a/n.
Alimentación: PoE 8-24V DC
incluida
Sistema
Operativo:
Mikrotik RouterOS
v5, licencia Level 3
Frecuencia: 5.17 – 5.825 GHz
Ganancia: 16 +- 2 dBi
Ángulos: Horizontal o Vertical
25°
Potencia de TX
transmisión:
Hasta
31dBm(1250mW)
Polarización: Dual Lineal (V-pol, H-
pol)

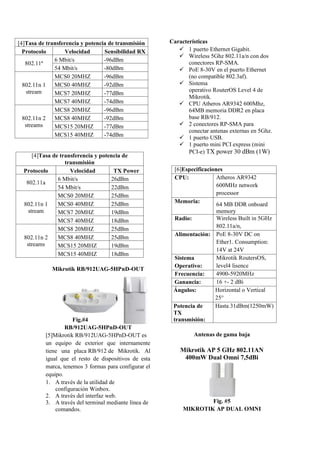

4. Mikrotik RB/912UAG-5HPnD-OUT
Fig.#4
RB/912UAG-5HPnD-OUT
[5]Mikrotik RB/912UAG-5HPnD-OUT es
un equipo de exterior que internamente
tiene una placa RB/912 de Mikrotik. Al
igual que el resto de dispositivos de esta
marca, tenemos 3 formas para configurar el
equipo.
1. A través de la utilidad de
configuración Winbox.
2. A través del interfaz web.
3. A través del terminal mediante línea de
comandos.
Características
 1 puerto Ethernet Gigabit.
 Wireless 5Ghz 802.11a/n con dos
conectores RP-SMA.
 PoE 8-30V en el puerto Ethernet
(no compatible 802.3af).
 Sistema
operativo RouterOS Level 4 de
Mikrotik.
 CPU Atheros AR9342 600Mhz,
64MB memoria DDR2 en placa
base RB/912.
 2 conectores RP-SMA para
conectar antenas externas en 5Ghz.
 1 puerto USB.
 1 puerto mini PCI express (mini
PCI-e) TX power 30 dBm (1W)
Antenas de gama baja
Mikrotik AP 5 GHz 802.11AN
400mW Dual Omni 7,5dBi
Fig. #5
MIKROTIK AP DUAL OMNI
[4]Tasa de transferencia y potencia de transmisión
Protocolo Velocidad Sensibilidad RX
802.11ª
6 Mbit/s -96dBm
54 Mbit/s -80dBm
802.11n 1
stream
MCS0 20MHZ -96dBm
MCS0 40MHZ -92dBm
MCS7 20MHZ -77dBm
MCS7 40MHZ -74dBm
802.11n 2
streams
MCS8 20MHZ -96dBm
MCS8 40MHZ -92dBm
MCS15 20MHZ -77dBm
MCS15 40MHZ -74dBm
[4]Tasa de transferencia y potencia de
transmisión
Protocolo Velocidad TX Power
802.11a
6 Mbit/s 26dBm
54 Mbit/s 22dBm
802.11n 1
stream
MCS0 20MHZ 25dBm
MCS0 40MHZ 25dBm
MCS7 20MHZ 19dBm
MCS7 40MHZ 18dBm
802.11n 2
streams
MCS8 20MHZ 25dBm
MCS8 40MHZ 25dBm
MCS15 20MHZ 19dBm
MCS15 40MHZ 18dBm
[6]Especificaciones
CPU: Atheros AR9342
600MHz network
processor
Memoria:
64 MB DDR onboard
memory
Radio: Wireless Built in 5GHz
802.11a/n,
Alimentación: PoE 8-30V DC on
Ether1. Consumption:
14V at 24V
Sistema
Operativo:
Mikrotik RoutersOS,
level4 lisence
Frecuencia: 4900-5920MHz
Ganancia: 16 +- 2 dBi
Ángulos: Horizontal o Vertical
25°
Potencia de
TX
transmisión:
Hasta 31dBm(1250mW)

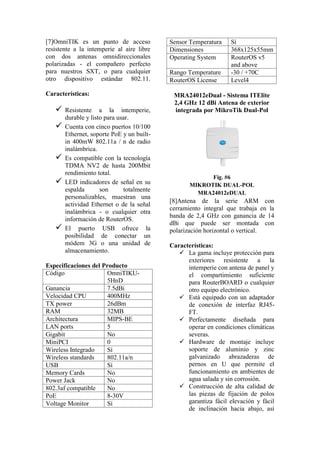

5. [7]OmniTIK es un punto de acceso
resistente a la intemperie al aire libre
con dos antenas omnidireccionales
polarizadas - el compañero perfecto
para nuestros SXT, o para cualquier
otro dispositivo estándar 802.11.
Características:
 Resistente a la intemperie,
durable y listo para usar.
 Cuenta con cinco puertos 10/100
Ethernet, soporte PoE y un built-
in 400mW 802.11a / n de radio
inalámbrica.
 Es compatible con la tecnología
TDMA NV2 de hasta 200Mbit
rendimiento total.
 LED indicadores de señal en su
espalda son totalmente
personalizables, muestran una
actividad Ethernet o de la señal
inalámbrica - o cualquier otra
información de RouterOS.
 El puerto USB ofrece la
posibilidad de conectar un
módem 3G o una unidad de
almacenamiento.
Especificaciones del Producto
Código OmniTIKU-
5HnD
Ganancia 7.5dBi
Velocidad CPU 400MHz
TX power 26dBm
RAM 32MB
Architectura MIPS-BE
LAN ports 5
Gigabit No
MiniPCI 0
Wireless Integrado Sí
Wireless standards 802.11a/n
USB Sí
Memory Cards No
Power Jack No
802.3af compatible No
PoE 8-30V
Voltage Monitor Sí
Sensor Temperatura Sí
Dimensiones 368x125x55mm
Operating System RouterOS v5
and above
Rango Temperature -30 / +70C
RouterOS License Level4
MRA24012eDual - Sistema ITElite
2,4 GHz 12 dBi Antena de exterior
integrada por MikroTik Dual-Pol
Fig. #6
MIKROTIK DUAL-POL
MRA24012eDUAL
[8]Antena de la serie ARM con
cerramiento integral que trabaja en la
banda de 2,4 GHz con ganancia de 14
dBi que puede ser montada con
polarización horizontal o vertical.
Características:
 La gama incluye protección para
exteriores resistente a la
intemperie con antena de panel y
el compartimiento suficiente
para RouterBOARD o cualquier
otro equipo electrónico.
 Está equipado con un adaptador
de conexión de interfaz RJ45-
FT.
 Perfectamente diseñada para
operar en condiciones climáticas
severas.
 Hardware de montaje incluye
soporte de aluminio y zinc
galvanizado abrazaderas de
pernos en U que permite el
funcionamiento en ambientes de
agua salada y sin corrosión.
 Construcción de alta calidad de
las piezas de fijación de polos
garantiza fácil elevación y fácil
de inclinación hacia abajo, así

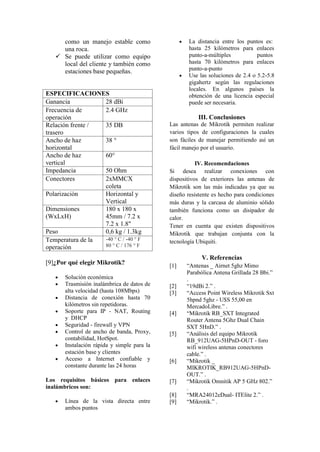

6. como un manejo estable como
una roca.
 Se puede utilizar como equipo
local del cliente y también como
estaciones base pequeñas.
ESPECIFICACIONES
Ganancia 28 dBi
Frecuencia de
operación
2.4 GHz
Relación frente /
trasero
35 DB
Ancho de haz
horizontal
38 °
Ancho de haz
vertical
60°
Impedancia 50 Ohm
Conectores 2xMMCX
coleta
Polarización Horizontal y
Vertical
Dimensiones
(WxLxH)
180 x 180 x
45mm / 7.2 x
7.2 x 1.8"
Peso 0,6 kg / 1.3kg
Temperatura de la
operación
-40 ° C / -40 ° F
80 ° C / 176 ° F
[9]¿Por qué elegir Mikrotik?
 Solución económica
 Trasmisión inalámbrica de datos de
alta velocidad (hasta 108Mbps)
 Distancia de conexión hasta 70
kilómetros sin repetidoras.
 Soporte para IP - NAT, Routing
y DHCP
 Seguridad - firewall y VPN
 Control de ancho de banda, Proxy,
contabilidad, HotSpot.
 Instalación rápida y simple para la
estación base y clientes
 Acceso a Internet confiable y
constante durante las 24 horas
Los requisitos básicos para enlaces
inalámbricos son:
 Línea de la vista directa entre
ambos puntos
 La distancia entre los puntos es:
hasta 25 kilómetros para enlaces
punto-a-múltiples puntos
hasta 70 kilómetros para enlaces
punto-a-punto
 Use las soluciones de 2.4 o 5.2-5.8
gigahertz según las regulaciones
locales. En algunos países la
obtención de una licencia especial
puede ser necesaria.
III. Conclusiones
Las antenas de Mikrotik permiten realizar
varios tipos de configuraciones la cuales
son fáciles de manejar permitiendo así un
fácil manejo por el usuario.
IV. Recomendaciones
Si desea realizar conexiones con
dispositivos de exteriores las antenas de
Mikrotik son las más indicadas ya que su
diseño resistente es hecho para condiciones
más duras y la carcasa de aluminio sólido
también funciona como un disipador de
calor.
Tener en cuenta que existen dispositivos
Mikrotik que trabajan conjunta con la
tecnología Ubiquiti.
V. Referencias
[1] “Antenas _ Airnet 5ghz Mimo
Parabólica Antena Grillada 28 Bbi.”
.
[2] “19dBi 2.” .
[3] “Access Point Wireless Mikrotik Sxt
5hpnd 5ghz - U$S 55,00 en
MercadoLibre.” .
[4] “Mikrotik RB_SXT Integrated
Router Antena 5Ghz Dual Chain
SXT 5HnD.” .
[5] “Análisis del equipo Mikrotik
RB_912UAG-5HPnD-OUT - foro
wifi wireless antenas conectores
cable.” .
[6] “Mikrotik _
MIKROTIK_RB912UAG-5HPnD-
OUT.” .
[7] “Mikrotik Omnitik AP 5 GHz 802.”
.
[8] “MRA24012eDual- ITElite 2.” .
[9] “Mikrotik.” .
