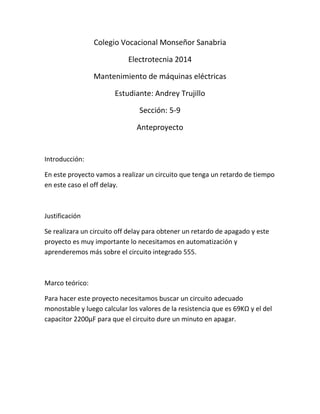

1. Colegio Vocacional Monseñor Sanabria
Electrotecnia 2014
Mantenimiento de máquinas eléctricas
Estudiante: Andrey Trujillo
Sección: 5-9
Anteproyecto
Introducción:
En este proyecto vamos a realizar un circuito que tenga un retardo de tiempo
en este caso el off delay.
Justificación
Se realizara un circuito off delay para obtener un retardo de apagado y este
proyecto es muy importante lo necesitamos en automatización y
aprenderemos más sobre el circuito integrado 555.
Marco teórico:
Para hacer este proyecto necesitamos buscar un circuito adecuado
monostable y luego calcular los valores de la resistencia que es 69KΩ y el del
capacitor 2200µF para que el circuito dure un minuto en apagar.

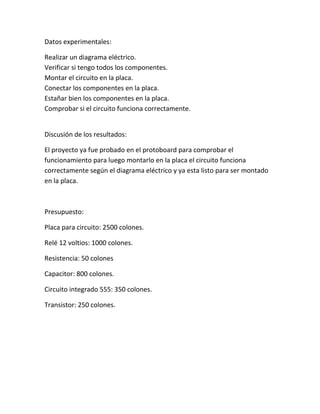

2. Datos experimentales:
Realizar un diagrama eléctrico.
Verificar si tengo todos los componentes.
Montar el circuito en la placa.
Conectar los componentes en la placa.
Estañar bien los componentes en la placa.
Comprobar si el circuito funciona correctamente.
Discusión de los resultados:
El proyecto ya fue probado en el protoboard para comprobar el
funcionamiento para luego montarlo en la placa el circuito funciona
correctamente según el diagrama eléctrico y ya esta listo para ser montado
en la placa.
Presupuesto:
Placa para circuito: 2500 colones.
Relé 12 voltios: 1000 colones.
Resistencia: 50 colones
Capacitor: 800 colones.
Circuito integrado 555: 350 colones.
Transistor: 250 colones.
