Este documento presenta un proyecto de un circuito con timer off-delay on-delay para automatización. Explica que el off-delay causa un retardo al desconectarse y el on-delay causa un retardo al encenderse, dependiendo del valor del condensador. También incluye un marco teórico sobre estos retardos y un presupuesto para los componentes necesarios para los dos circuitos.

1. Colegio Vocacional Monseñor Sanabria
Alumno: Maxwell Cruz Hernández
Profesor: Fernando Corrales
Sección: 11-7
Año: 2015
Proyecto: Timer Off-delay On-delay

2. Justificación: es importante porque será utilizado en
automatización además que si necesitamos que algún
circuito tenga un retardo al conectarse o al
desconectarse
Marco Teórico
Off delay: quiere decir retardo al des energizar,
significa que una vez que cambie de estado de
encendido a apagado tardara un tiempo
determinado(esto dependerá de la capacitancia de los
condensadores que tenga)
On delay: quiere decir retardo al energizar, significa
que una vez enviada la señal de encendido este
durara un tiempo determinado en encender
En el símbolo si la flecha apunta hacia adentro es on
delay y si apunta hacia afuera es off delay

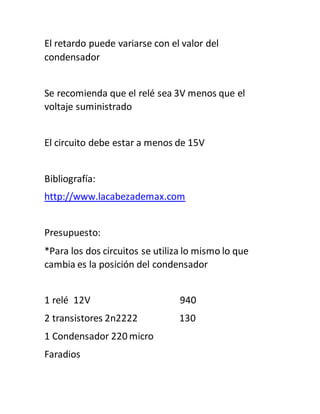

3. El retardo puede variarse con el valor del
condensador
Se recomienda que el relé sea 3V menos que el
voltaje suministrado
El circuito debe estar a menos de 15V
Bibliografía:
http://www.lacabezademax.com
Presupuesto:
*Para los dos circuitos se utiliza lo mismo lo que
cambia es la posición del condensador
1 relé 12V 940
2 transistores 2n2222 130
1 Condensador 220 micro
Faradios

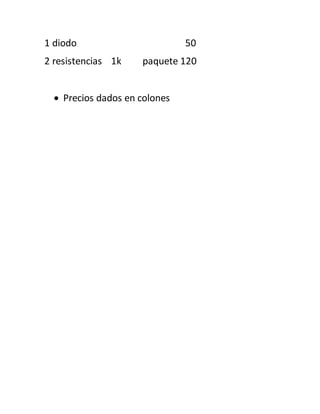

4. 1 diodo 50
2 resistencias 1k paquete 120
 Precios dados en colones
