Este documento presenta una descripción general de diferentes tipos de transductores y sensores, incluyendo transductores electroacústicos, electromecánicos, electrostáticos, fotoeléctricos, magnetoestrictivos, piezoeléctricos y sensores ultrasónicos, de efecto Hall, de corriente, de humedad, de proximidad, de presión, de temperatura, de turbidez y magnéticos. Explica brevemente el principio de funcionamiento de cada uno y algunos ejemplos de aplicaciones.

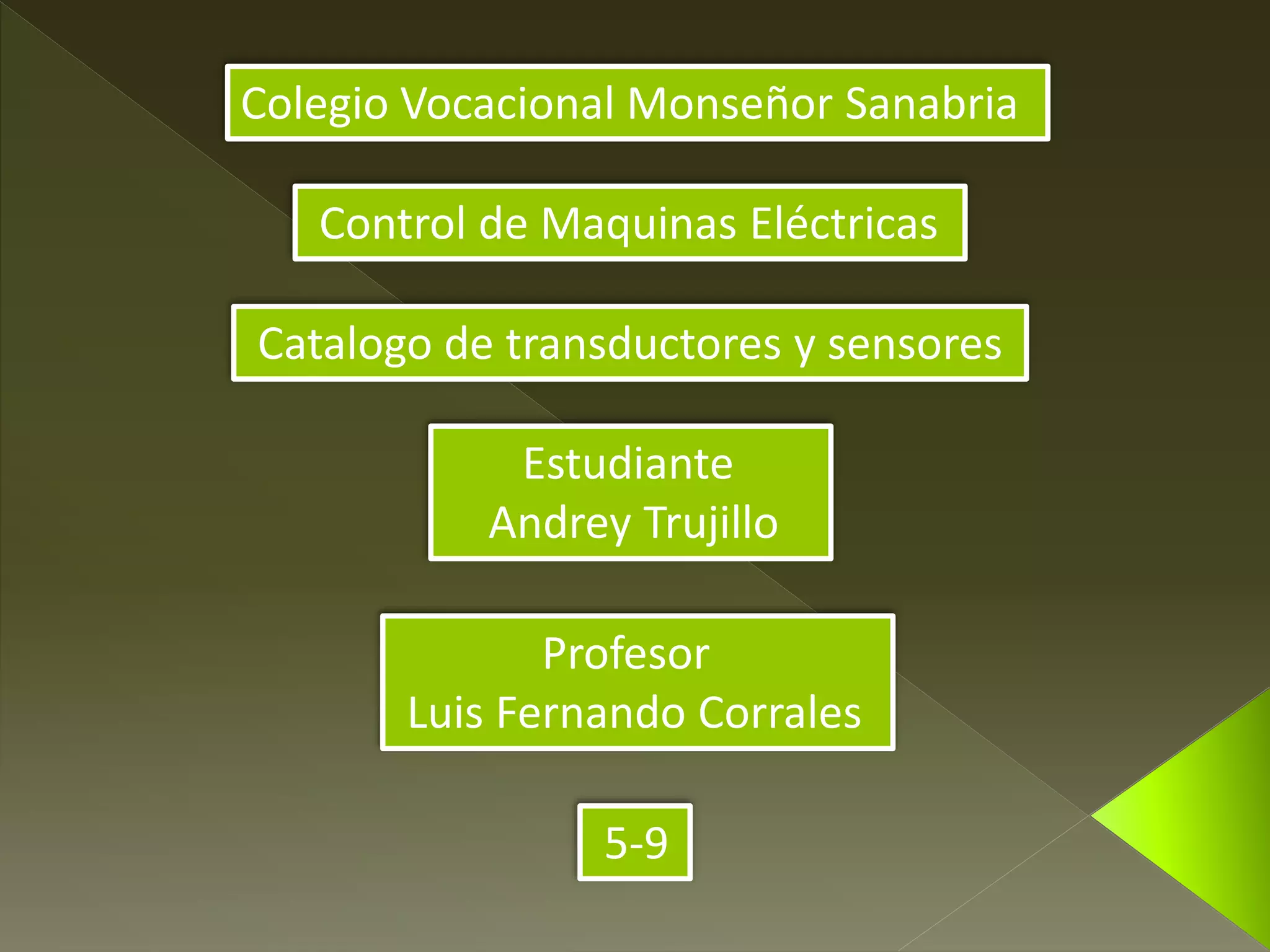

1. Colegio Vocacional Monseñor Sanabria
Control de Maquinas Eléctricas
Catalogo de transductores y sensores
Estudiante
Andrey Trujillo
Profesor
Luis Fernando Corrales
5-9

2. Transductor electroacústico
Un transductor electroacústico es aquel
dispositivo que transforma la electricidad en
sonido, o viceversa.
Un ejemplo de este tipo de artefactos
son los micrófonos estos son
transductores electroacústicas que
convierten la energía acústica en
energía eléctrica.

3. Transductor electromecánico
El transductor electromecánico es un tipo de
transductor que transforma electricidad en
energía mecánica, o viceversa.
A veces este término es empleado
erróneamente como sensor
electromagnético, como los sensores
de distancia de los taxímetros.

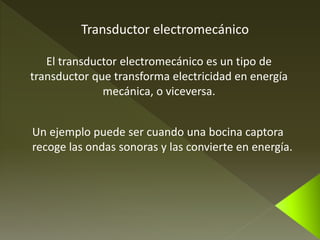

4. Transductor electromecánico
El transductor electromecánico es un tipo de
transductor que transforma electricidad en energía
mecánica, o viceversa.
Un ejemplo puede ser cuando una bocina captora
recoge las ondas sonoras y las convierte en energía.

5. Transductor electrostático
Un transductor electrostático consiste en una
membrana, normalmente mylar metalizado, cargada
eléctricamente que hace la función de diafragma y que
se mueve por la fuerza electrostática que se produce al
variar la carga de dos placas entre las que se encuentra.

6. Transductor fotoeléctrico
Es un tipo de transductor que transforma
luz en energía eléctrica o viceversa, por
ejemplo es una cámara fotográfica digital.
Estas vibraciones resultantes (ya
sean eléctricas o lumínicas,
dependiendo de la naturaleza del
transductor), son importantes en
los sistemas.

7. Transductor magnetoestrictivo
Los transductores magnetoestrictivos son
todos aquellos que basan su funcionamiento
en el fenómeno de la magnetoestricción.
Su campo de aplicación es en
emisores y receptores acústicos
submarinos e industriales.

8. Transductor piezoeléctrico
Son transductores piezoeléctricos aquellos que basan su
funcionamiento en el fenómeno de la piezoelectricidad.
Para su fabricación se utilizan materiales cerámicos
como el Titano de Bario, aunque en un principio se
usaban el Cuarzo o la Sal de Rochelle.

9. Sensor ultrasónico
Los sensores de ultrasonidos son detectores de
proximidad que trabajan libres de roces mecánicos y
que detectan objetos a distancias de hasta 8m.
Este sensor, al no necesitar el contacto físico con el
objeto, ofrece la posibilidad de detectar objetos
frágiles, como pintura fresca, además detecta
cualquier material, independientemente del color, al
mismo alcance, sin ajuste ni factor de corrección.

10. Sensores para automoción
Se incluyen sensores de efecto Hall, de presión y de
caudal de aire. Estos sensores son de alta tecnología y
constituyen soluciones flexibles a un bajo costo. Su
flexibilidad y durabilidad hace que sean idóneos para
una amplia gama de aplicaciones de automoción.

11. Sensores de caudal de aire
Los sensores de caudal de aire contienen una estructura
de película fina aislada térmicamente, que contiene
elementos sensibles de temperatura y calor. La
estructura de puente suministra una respuesta rápida al
caudal de aire u otro gas que pase sobre el chip.

12. Sensores de corriente
Los sensores de corriente monitorizan corriente
continua o alterna.
Se incluyen sensores de corriente lineales
ajustables, de balance nulo, digitales y lineales.

13. Sensores de efecto Hall
Sirve del efecto Hall para la medición de campos magnéticos
o corrientes o para la determinación de la posición.
Mediciones de campos
magnéticos
Mediciones de corriente
sin potencial
Emisor de señales sin
contacto
Aparatos de medida del
espesor de materiales

14. Sensores de humedad
Existen varios tipos de Sensores de humedad, según el principio físico
que siguen para realizar la cuantificación de la misma.
Mecánicos: aprovechan los cambios de dimensiones que sufren
cierto tipos de materiales en presencia de la humedad.
Capacitivos: se basan sencillamente en el cambio de la capacidad
que sufre un condensador en presencia de humedad.
Infrarrojos: estos disponen de 2 fuentes infrarrojas que lo que hacen
es absorber parte de la radiación que contiene el vapor de agua.
Resistivos: aplican un principio de conductividad de la tierra.

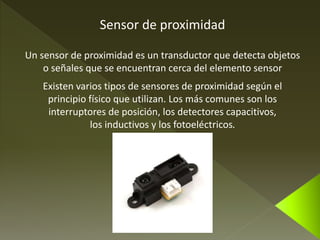

15. Sensor de proximidad
Un sensor de proximidad es un transductor que detecta objetos
o señales que se encuentran cerca del elemento sensor
Existen varios tipos de sensores de proximidad según el
principio físico que utilizan. Los más comunes son los
interruptores de posición, los detectores capacitivos,
los inductivos y los fotoeléctricos.

16. Sensores de presión y fuerza
Son elementos que transforman la magnitud física de
presión o fuerza por unidad de superficie en otra
magnitud eléctrica que será la que emplearemos en los
equipos de automatización o adquisición estándar.

17. Sensores de temperatura
Estos sensores consisten en una fina película de resistencia
variable con la temperatura (RTD) y están calibrados por
láser para una mayor precisión e intercambiabilidad. Las
salidas lineales son estables y rápidas.

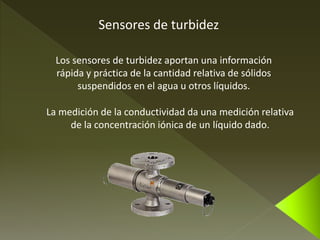

18. Sensores de turbidez
Los sensores de turbidez aportan una información
rápida y práctica de la cantidad relativa de sólidos
suspendidos en el agua u otros líquidos.
La medición de la conductividad da una medición relativa
de la concentración iónica de un líquido dado.

19. Sensores magnéticos
Son caracterizados por la posibilidad de distancias grandes
de la conmutación, disponible de los sensores con
dimensiones pequeñas. Detectan los objetos magnéticos
que se utilizan para accionar el proceso de la conmutación.
