1. BIOCONSTRUCCION,
FORMAS Y PATRONES
NATURALES
La biología de la construcción...

2. Ejemplos de estructura geométrica subyacente
en la naturaleza.
Estructuras atómicas (tetraedro)
Virus de Adenosina. (Estructura icosaedro)
Cristales de insulina Celdas hexaédricas
(poliédricas) Panal de abejas

3. Estructura osea de moluscos marinos
Triangulo equilátero Poliedro base hexagonal
Concha de Nautilo tabicado.

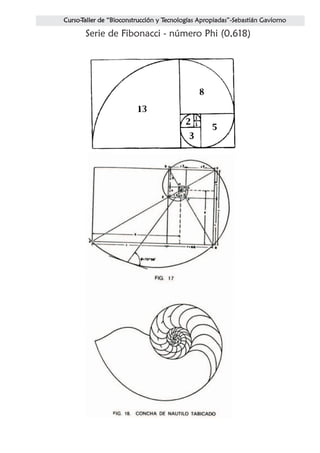

4. Serie de Fibonacci - número Phi (0,618)

5. PATRON ESPIRAL

6. PATRON ESPIRAL

7. PATRON FRACTAL

8. PATRON FRACTAL

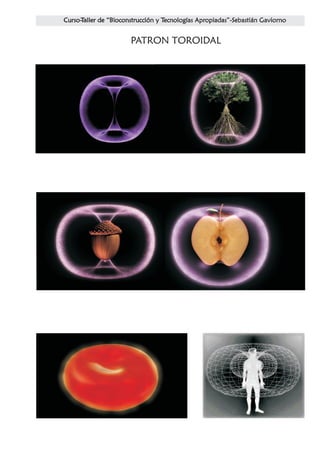

9. PATRON TOROIDAL

10. PATRON TOROIDAL

11. DISEÑO ORGANICO
El ser humano incorpora y aplica al diseño los patrones naturales
para la resolver necesidades

12. DISEÑO ORGANICO

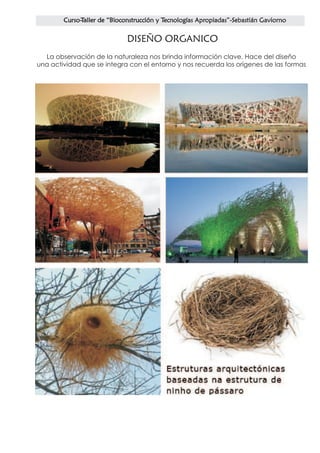

La observación de la naturaleza nos brinda información clave. Hace del diseño
una actividad que se integra con el entorno y nos recuerda los orígenes de las formas

15. DISEÑO ORGANICO Y BIOCONSTRUCCION

16. BIOCONSTRUCCION

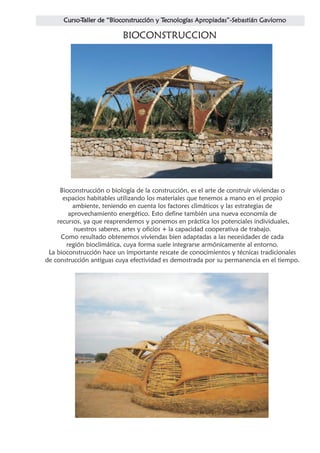

Bioconstrucción o biología de la construcción, es el arte de construir viviendas o
espacios habitables utilizando los materiales que tenemos a mano en el propio
ambiente, teniendo en cuenta los factores climáticos y las estrategias de
aprovechamiento energético. Esto define también una nueva economía de
recursos, ya que reaprendemos y ponemos en práctica los potenciales individuales,
nuestros saberes, artes y oficios + la capacidad cooperativa de trabajo.
Como resultado obtenemos viviendas bien adaptadas a las necesidades de cada
región bioclimática, cuya forma suele integrarse armónicamente al entorno.
La bioconstrucción hace un importante rescate de conocimientos y técnicas tradicionales
de construcción antiguas cuya efectividad es demostrada por su permanencia en el tiempo.

17. Un tercio aproximadamente de las viviendas
que hay en pie en el planeta son de tierra...
Mapa de Distribución Mundial de las Construcciones ejecutadas en Tierra
La gran Mezquita de Djenne, África hecha de tierra

18. Escuelita en El Bolsón, Bioconstructor Jorge Belanko
Vivienda de 2 pisos, estructura en madera, muros con diversas tecnicas
revestidos en revoque fino de arcilla + impermeabilización con cera de
abeja y aceite de lino (Pastor Muñoz, El Bolsón, Río Negro)

19. Vivienda con muros de piedra y techo en fibras naturales
Vivienda con techo vivo integrada al entorno

20. Vivienda en Ecoaldea “Janajpacha”, Bolivia.
Casa semienterrada con techo vivo

21. CONSTRUCCIÓN CON PIEDRA
Tradicionales de la zona del Mediterráneo, las casas de piedra son muy duraderas.
Resisten el fuego y muchas fuerzas naturales como el viento y el agua. También son
resistentes a los insectos como las termitas. En esencia, hay dos tipos de casas de piedra:
las construidas con piedras labradas y las que están hechas con piedras naturales. Cada una
requiere distintas capacidades y técnicas.

22. CONSTRUCCION CON CAÑA

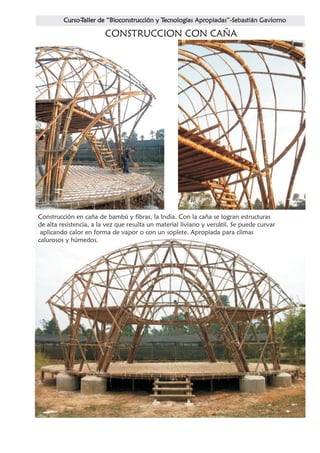

Construcción en caña de bambú y fibras, la India. Con la caña se logran estructuras
de alta resistencia, a la vez que resulta un material liviano y versátil. Se puede curvar
aplicando calor en forma de vapor o con un soplete. Apropiada para climas
calurosos y húmedos.

23. Estructuras de doble curvatura y columnas compuestas

24. CONSTRUCCION CON FARDOS DE PASTO
La construcción con fardos de pasto otorga a la vivienda una excelente aislación térmica
y acústica, los muros realizados en fardo de pasto permite asimismo un sano intercambio
de humedad entre el interior y exterior de la casa. Resulta una buena opción para climas fríos,
ademas de ser una técnica económica.
Domo en fardos de paja Arq. Gernot Minke, Alemania

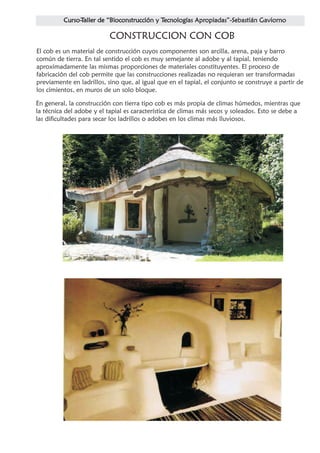

26. CONSTRUCCION CON COB
El cob es un material de construcción cuyos componentes son arcilla, arena, paja y barro
común de tierra. En tal sentido el cob es muy semejante al adobe y al tapial, teniendo
aproximadamente las mismas proporciones de materiales constituyentes. El proceso de
fabricación del cob permite que las construcciones realizadas no requieran ser transformadas
previamente en ladrillos, sino que, al igual que en el tapial, el conjunto se construye a partir de
los cimientos, en muros de un solo bloque.
En general, la construcción con tierra tipo cob es más propia de climas húmedos, mientras que
la técnica del adobe y el tapial es característica de climas más secos y soleados. Esto se debe a
las dificultades para secar los ladrillos o adobes en los climas más lluviosos.

27. CONSTRUCCIÓN CON ADOBES
Es una técnica muy utilizada en regiones con climas secos y calurosos
donde se requieren buenas condiciones de aislación térmica en la
envolvente de la vivienda. En la zona rurales y periféricas del norte de
Argentina podemos observar construcciones de adobe con frecuencia,
inclusive pequeñas catedrales y bodegas que han resistido con éxito
movimientos sísmicos fuertes. La vivienda de adobe tradicional de la
zona de cuyo suele tener un espesor de pared de unos 40 a 60 cm, con
alturas de techo importantes para facilitar la refrigeración natural en
verano.

28. DOMOS GEODESICOS
Diseñadas por Buckminster Fuller en los años `30, son estructuras
autoportantes de gran resistencia y economía de materiales. Basados en
los poliedros y estructuras geométricas tridimensionales. Poseen muy buen
aprovechamiento de la luz natura, buen comportamiento térmico y
circulación natural del aire interior. La estructura y aislación de muros se
puede resolver con diversos materiales y técnicas.
Estructura de caño metálico y aislación con fardos de pasto.
Revestimiento final en mezcla de arcilla (Israel)
Estructura de madera canteda, aislación con quincha.
Tela de alambre romboidal para sostener los revoques interiores.
(”BioAntú”, Asentamientos humanos sustentables, Chile)

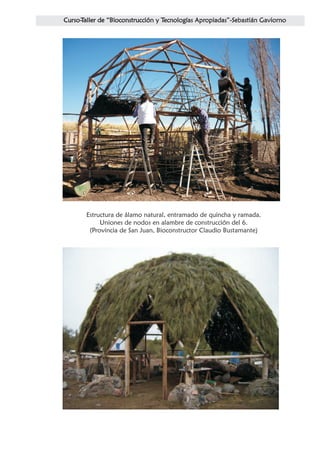

29. Estructura de álamo natural, entramado de quincha y ramada.
Uniones de nodos en alambre de construcción del 6.
(Provincia de San Juan, Bioconstructor Claudio Bustamante)

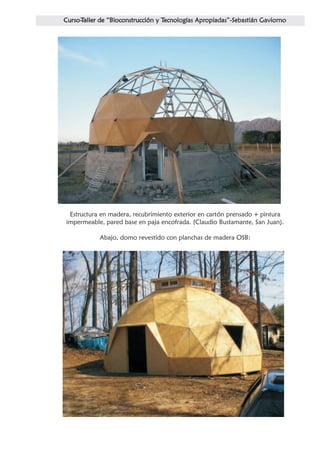

30. Estructura en madera, recubrimiento exterior en cartón prensado + pintura
impermeable, pared base en paja encofrada. (Claudio Bustamante, San Juan).
Abajo, domo revestido con planchas de madera OSB:

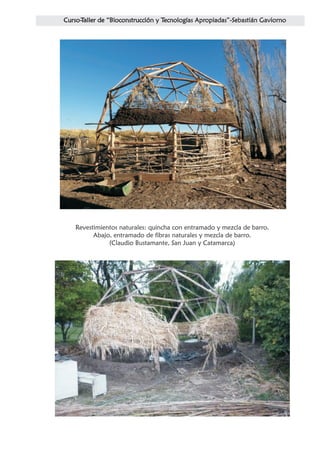

31. Revestimientos naturales: quincha con entramado y mezcla de barro.
Abajo, entramado de fibras naturales y mezcla de barro.
(Claudio Bustamante, San Juan y Catamarca)

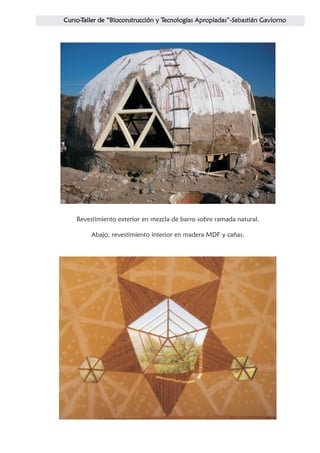

32. Revestimiento exterior en mezcla de barro sobre ramada natural.
Abajo, revestimiento interior en madera MDF y cañas.

33. Domos intercomunicados, recubrimiento exterior en madera OSB.

34. Interiores de un domo geodésico

35. Interiores orgánicos modelados a mano con técnica Cob

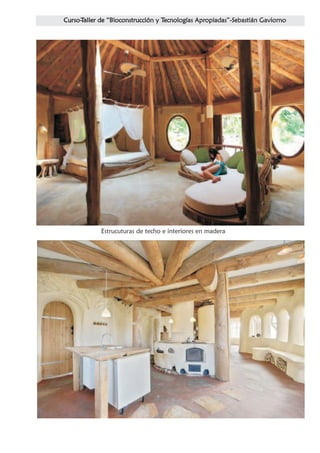

36. Estrucuturas de techo e interiores en madera

37. TECHO HOGAN (AUTOPORTANTE)

38. SUPERADOBE
Técnica de construcción diseñada por el Arq. Iraní Nhader Kahlili.
Simple, económica, y de rápida ejecución, con buena termicidad
y aprovechamiento de la luz natural. Pensada para resistir situaciones
climáticas exigentes. Se usan bolsas tubulares sintéticas rellenas con tierra
del lugar + 5 o 10% de cemento. Los muros se revocan con tierra + arcilla.

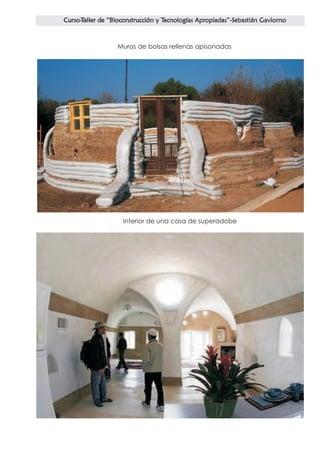

39. Muros de bolsas rellenas apisonadas
Interior de una casa de superadobe

40. Earthships (Naves de Tierra)

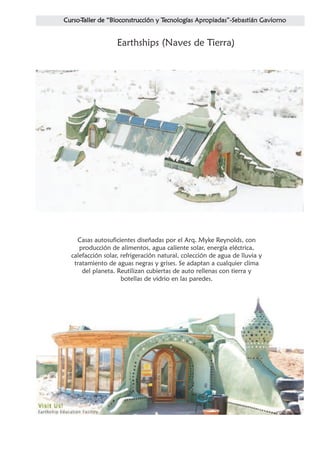

Casas autosuficientes diseñadas por el Arq. Myke Reynolds, con
producción de alimentos, agua caliente solar, energía eléctrica,
calefacción solar, refrigeración natural, colección de agua de lluvia y
tratamiento de aguas negras y grises. Se adaptan a cualquier clima
del planeta. Reutilizan cubiertas de auto rellenas con tierra y
botellas de vidrio en las paredes.

41. CONSTRUCCION CON TAPIAL
Es una técnica antigua que utiliza tierra cruda tal cual se encuentra en el suelo
del lugar, se humedece y se apisona entre encofrados de madera para ir
conformando los muros que generalmente son de gran espesor y por lo tanto muy
buen aislante térmico. Son viviendas monolíticas de gran resistencia.

42. PROCESO DE DISEÑO: BOCETOS Y PLANOS
FACHADA
CORTE

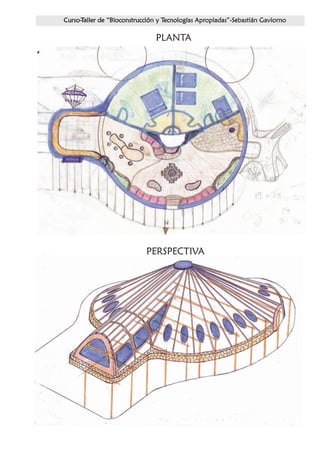

43. PLANTA
PERSPECTIVA

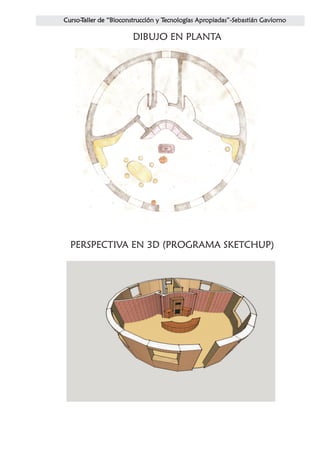

44. DIBUJO EN PLANTA
PERSPECTIVA EN 3D (PROGRAMA SKETCHUP)

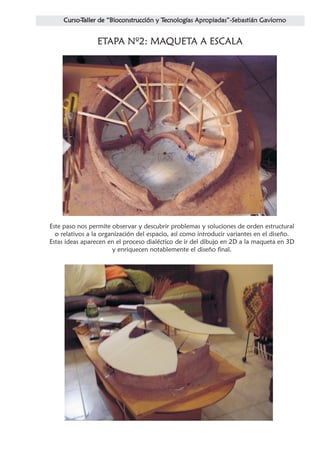

45. ETAPA Nº2: MAQUETA A ESCALA
Este paso nos permite observar y descubrir problemas y soluciones de orden estructural
o relativos a la organización del espacio, así como introducir variantes en el diseño.
Estas ideas aparecen en el proceso dialéctico de ir del dibujo en 2D a la maqueta en 3D
y enriquecen notablemente el diseño final.

46. Primer boceto
Maqueta Final
