Techos
- 3. primer “cobijo” del hombre para protegerse de los agentes climáticos. ELEMENTO CONSTRUCTIVO de cierre superior y exterior de un espacio arquitectónico. TECHOS Techo Techumbre Cubierta
- 4. Techos-formas El techo fue el primer cobijo del Hombre, para protegerse del clima
- 5. TECHOS Que factores influyen en la forma de un techo??
- 6. TECHOS Que factores influyen en la forma de un techo??
- 7. TECHOS Que factores influyen en la forma de un techo?? Tecnológicos: Materiales, técnicas o procedimientos constructivos
- 8. TECHOS Que factores influyen en la forma de un techo?? Tecnológicos: Materiales, técnicas o procedimientos constructivos

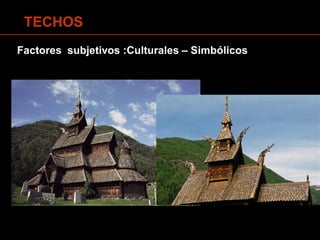

- 9. TECHOS Factores subjetivos :Culturales – Simbólicos
- 10. TECHOS Factores subjetivos :Culturales – Simbólicos
- 12. Definición Clasificación por su forma PLANOS Simples Compuestos Planos (pequeñas pendientes) Inclinados o con fuerte pendiente Combinación de sectores planos TECHOS Cubierta plana
- 13. TECHOS- Tecnología constructiva en seco 2. Cubierta de chapas tejas pizarras, etc. Partes constitutivas 3. Aislaciones Térmica Hidrófuga Acústica 1. Estructura resistente de metal o madera 4. Cielorraso Placas de yeso-cartón Placas Tablillas y otros 1. 2. 3. 4.
- 14. Estructura Resistente Materiales Metal Sistema de perfilería TECHOS Madera 1-
- 15. Definición Techos inclinados a un agua - TECHOS Techos inclinados a dos aguas - Tecnología Constructiva en seco : Estructura resistente de metal o madera
- 16. Techos inclinados a una sola agua Envigados - Disposición de los elementos estructurales Correas. En este caso si la cubierta fuera de chapa, se apoyaría directamente sobre la estructura. Cabios. En este otro caso, para una cubierta de chapas, se necesita una estructura transversal para apoyo de las mismas. TECHOS –
- 17. Este ejemplo cuenta Con un envigado principal, Un secundario y hasta un envigado terciario. En este planteo el envigado principal (cabios) cubre la luz mayor. TECHOS – tecnología constructiva en seco Combinación de los elementos estructurales en un techo a una sola agua.
- 18. Definición TECHOS Techos inclinados con pendientes a dos aguas Techo a dos aguas y faldón
- 19. Definición TECHOS Techos inclinados a dos aguas Techo simple a dos aguas. . Techo a dos aguas y faldón frontal Estructura resistente
- 20. Definición Envigado de cabios sobre viga Cumbrera de sección maciza TECHOS Techos inclinados a dos aguas Envigado sobre cumbrera sección doble y correas Distintas Soluciones estructurales
- 21. TECHOS Viga de encadenado cabios Estructura organizativa de los elementos estructurales de un techo de madera Sector de solución de alero
- 22. Definición Cabriadas TECHOS Techos inclinados a dos aguas Estructura resistente en base a viga de vectores = cabriadas
- 23. Definición Cabriada TECHOS Partes constitutivas Cordón superior o pares Pendolón Tornapunta o diagonal Cordón inferior o tirante
- 24. Definición TECHOS Techos de dos pendientes Cabriadas W Cruces Correas
- 25. Definición Detalle de encuentro entre entre tirante y cordon TECHOS 4 pernos Ø8 galvanizados con tuerca y arandela 0.15 0,10 Perno roscado Ø 10 con tuerca 0.15 0,10 4 pernos Ø8 galvanizados con tuerca y arandela 0.15 0,07 Detalle 1
- 26. Definición TECHOS Detalle de unión de tirante con columna doble Planta Detalle de unión de tirante con columna doble mediante bulones pasantes. D1 D1 D1
- 28. Techos metálicos de una y dos pendientes TECHOS Techo a un agua Techo a dos aguas
- 30. Definición TECHOS Sector de un techo con estructura metálica y chapa sinusoidal
- 31. Vigas reticuladas planas y espaciales TECHOS
- 32. Definición TECHOS Vista longitudinal Secciones transversales de vigas para techos
- 33. Defión TECHOS Techos transitables Techos no transitables Nombre Forma y tipo Material 2- TIPOS DE CUBIERTAS – Materiales
- 34. TECHOS – CUBIERTAS Pizarras Teja francesa Teja Colonial Teja romana
- 35. TECHOS
- 36. TECHOS – tecnología constructiva en seco Cubierta de chapas Chapas lisas, sinusoidales, acanaladas Chapas que simulan tejas Chapas prepintadas – diversos colores
- 37. Cubierta de chapas TECHOS Tipos Ondulada Elementos de fijación Para el perforado, ajuste y fijación
- 38. TECHOS 3- Aislaciones- Organización de los techos-
- 39. TECHOS TERMINACIONES DE LOS TECHOS Aleros, Canaletas, Caños de bajada, Babetas, Apretadas, Cumbreros, Etc.
- 40. Canaletas En las canaletas se deben verificar los siguientes casos para evitar casos de patología 1 2 3
- 41. TECHOS Alero- Canaleta y caño de bajada
- 42. Alero y canaleta de borde Enc. Horiz. Sup.(20x20) 4 Ø8 / est. Ø6 c/ 20 cm Solera Canaleta- chapa cal 24. Con rienda y desagote Caño de bajada puede ser de sección Redonda o rectangular Estructura de madera y cubierta de tejas francesas Listón de pendiente
- 43. Definición TECHOS Foto del sector de babeta y apretada
- 44. TECHOS Conductos – BABETAS perimetrales
