El documento describe tres sistemas constructivos tradicionales que utilizan tierra como material principal: adobes, tapia y bahareque. Los adobes son ladrillos de barro moldeado y secado al sol. La tapia involucra apisonar tierra húmeda dentro de moldes de madera para formar paredes. El bahareque usa una estructura de madera revestida con barro y fibras vegetales. La tierra ha sido ampliamente utilizada en construcción por culturas en todo el mundo debido a su disponibilidad, bajo costo y sostenibil

2. CUATLICUE Diosa Azteca de la Tierra.

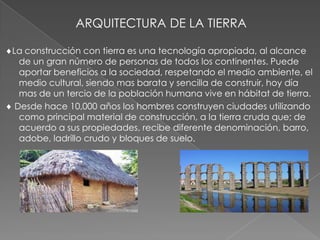

3. ARQUITECTURA DE LA TIERRA
La construcción con tierra es una tecnología apropiada, al alcance
de un gran número de personas de todos los continentes. Puede
aportar beneficios a la sociedad, respetando el medio ambiente, el
medio cultural, siendo mas barata y sencilla de construir, hoy día
mas de un tercio de la población humana vive en hábitat de tierra.
Desde hace 10,000 años los hombres construyen ciudades utilizando
como principal material de construcción, a la tierra cruda que; de
acuerdo a sus propiedades, recibe diferente denominación, barro,
adobe, ladrillo crudo y bloques de suelo.

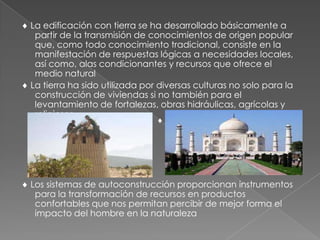

4. La edificación con tierra se ha desarrollado básicamente a
partir de la transmisión de conocimientos de origen popular
que, como todo conocimiento tradicional, consiste en la
manifestación de respuestas lógicas a necesidades locales,
así como, alas condicionantes y recursos que ofrece el
medio natural

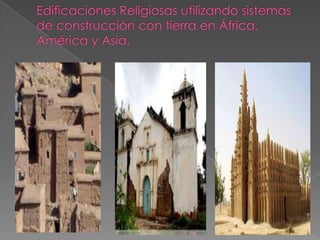

La tierra ha sido utilizada por diversas culturas no solo para la
construcción de viviendas si no también para el
levantamiento de fortalezas, obras hidráulicas, agrícolas y
religiosas.
Los sistemas de autoconstrucción proporcionan instrumentos
para la transformación de recursos en productos
confortables que nos permitan percibir de mejor forma el
impacto del hombre en la naturaleza

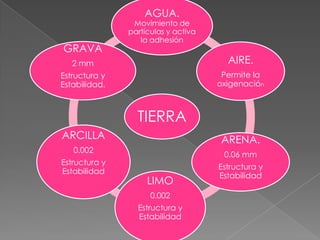

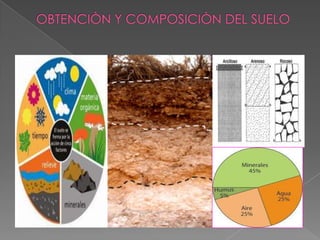

6. TIERRA
AGUA.
Movimiento de
partículas y activa
la adhesión
AIRE.
Permite la
oxigenación
ARENA.
0.06 mm
Estructura y
Estabilidad
LIMO
0.002
Estructura y
Estabilidad
ARCILLA
0.002
Estructura y
Estabilidad
GRAVA
2 mm
Estructura y
Estabilidad.

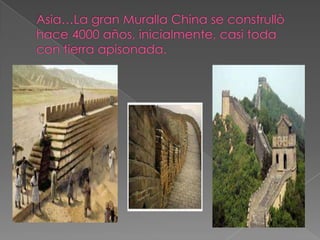

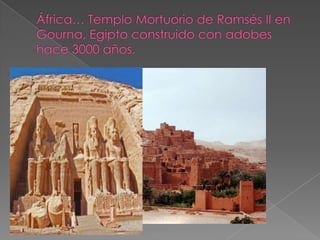

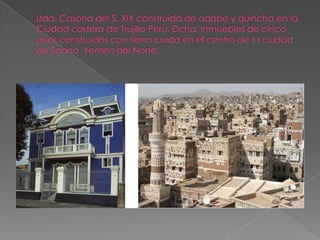

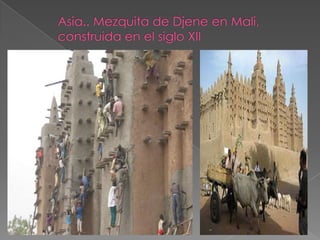

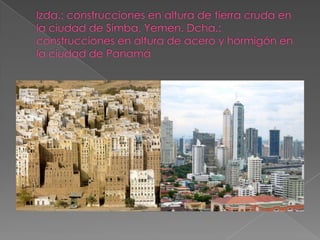

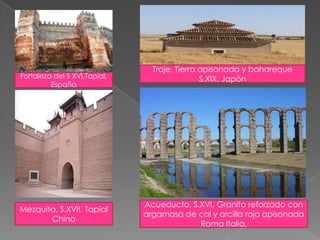

12. Fortaleza del S XVI,Tapial.
España
Troje, Tierra apisonada y bahareque
S.XIX, Japòn
Mezquita, S.XVII, Tapial
China
Acueducto, S.XVI, Granito reforzado con
argamasa de cal y arcilla roja apisonada
Roma Italia,

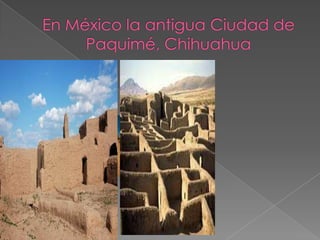

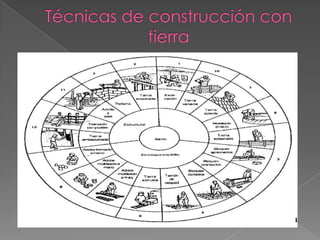

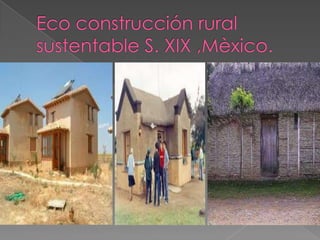

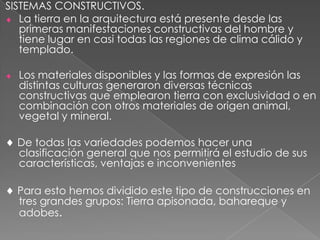

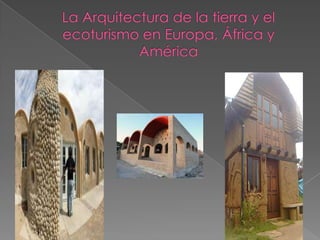

17. SISTEMAS CONSTRUCTIVOS.
La tierra en la arquitectura está presente desde las
primeras manifestaciones constructivas del hombre y
tiene lugar en casi todas las regiones de clima cálido y
templado.
Los materiales disponibles y las formas de expresión las
distintas culturas generaron diversas técnicas
constructivas que emplearon tierra con exclusividad o en
combinación con otros materiales de origen animal,
vegetal y mineral.
De todas las variedades podemos hacer una
clasificación general que nos permitirá el estudio de sus
características, ventajas e inconvenientes
Para esto hemos dividido este tipo de construcciones en
tres grandes grupos: Tierra apisonada, bahareque y
adobes.

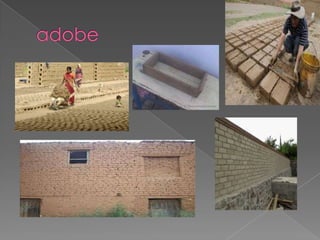

19. La técnica consiste en el moldeado de bloques
de barro de dimensiones diferentes según la
tradición local, que se secan al sol y
posteriormente permiten construir estructuras
portantes de muros, bóvedas o cúpulas por
hiladas sobrepuestas.
La tierra para elaborar adobes pasa por un
proceso de dormido o fermentado que dura 2
días, se protege de la intemperie bajo una
cubierta o cama de paja, para permitir su
correcta hidratación y activación aglomerante
de las partículas de arcilla.

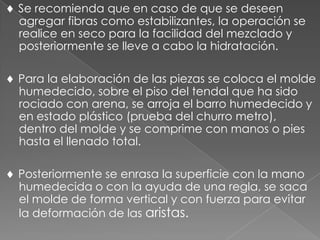

20. Se recomienda que en caso de que se deseen
agregar fibras como estabilizantes, la operación se
realice en seco para la facilidad del mezclado y
posteriormente se lleve a cabo la hidratación.
Para la elaboración de las piezas se coloca el molde
humedecido, sobre el piso del tendal que ha sido
rociado con arena, se arroja el barro humedecido y
en estado plástico (prueba del churro metro),
dentro del molde y se comprime con manos o pies
hasta el llenado total.
Posteriormente se enrasa la superficie con la mano
humedecida o con la ayuda de una regla, se saca
el molde de forma vertical y con fuerza para evitar
la deformación de las aristas.

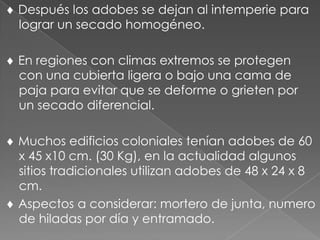

21. Después los adobes se dejan al intemperie para
lograr un secado homogéneo.
En regiones con climas extremos se protegen
con una cubierta ligera o bajo una cama de
paja para evitar que se deforme o grieten por
un secado diferencial.
Muchos edificios coloniales tenían adobes de 60
x 45 x10 cm. (30 Kg), en la actualidad algunos
sitios tradicionales utilizan adobes de 48 x 24 x 8
cm.
Aspectos a considerar: mortero de junta, numero
de hiladas por día y entramado.

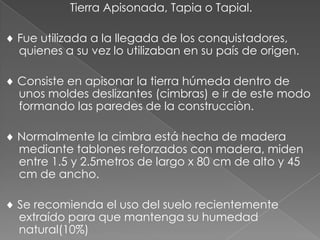

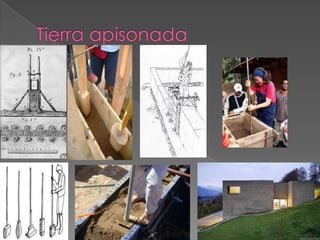

23. Tierra Apisonada, Tapia o Tapial.
Fue utilizada a la llegada de los conquistadores,
quienes a su vez lo utilizaban en su país de origen.
Consiste en apisonar la tierra húmeda dentro de
unos moldes deslizantes (cimbras) e ir de este modo
formando las paredes de la construcciòn.
Normalmente la cimbra está hecha de madera
mediante tablones reforzados con madera, miden
entre 1.5 y 2.5metros de largo x 80 cm de alto y 45
cm de ancho.
Se recomienda el uso del suelo recientemente
extraído para que mantenga su humedad
natural(10%)

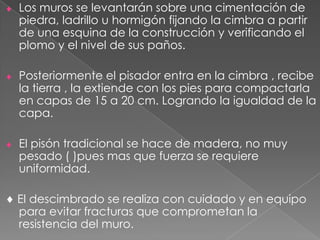

24. Los muros se levantarán sobre una cimentación de
piedra, ladrillo u hormigón fijando la cimbra a partir
de una esquina de la construcción y verificando el
plomo y el nivel de sus paños.
Posteriormente el pisador entra en la cimbra , recibe
la tierra , la extiende con los pies para compactarla
en capas de 15 a 20 cm. Logrando la igualdad de la
capa.
El pisón tradicional se hace de madera, no muy
pesado ( )pues mas que fuerza se requiere
uniformidad.
El descimbrado se realiza con cuidado y en equipo
para evitar fracturas que comprometan la
resistencia del muro.

25. Después los adobes se dejan al intemperie para
lograr un secado homogéneo.
En regiones con climas extremos se protegen
con una cubierta ligera o bajo una cama de
paja para evitar que se deforme o grieten por
un secado diferencial.
Muchos edificios coloniales tenían adobes de 60
x 45 x10 cm. (30 Kg), en la actualidad algunos
sitios tradicionales utilizan adobes de 48 x 24 x 8
cm.
Aspectos a considerar: mortero de junta, numero
de hiladas por día y entramado.

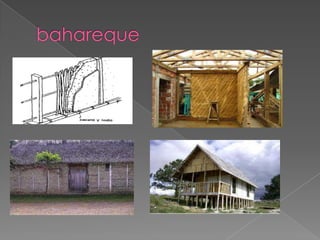

27. Bahareque, enjarre o embarrado… sistema mixto en el
que la mayor parte de los esfuerzos productivos que
recibe la tierra son absorbidos por una estructura de
material vegetal que sirve como esqueleto.
Antigüedad 7000 años (sedentarismo).
En esencia consiste en la realización de una estructura
de pies derechos de madera que se empotran a la
cimentación o al suelo natural, a la cual se le fijan
travesaños del mismo material pero de menor sección
con separaciones entre 80y 120 cm.
Posteriormente se incorpora el tejido de varas, que,
según su diámetro se pueden entramar enteras esta
estructura es revestida por ambos lados con lodo
adicionado con fibras vegetales en 2 o 3 capas
sucesivas de espesor decreciente

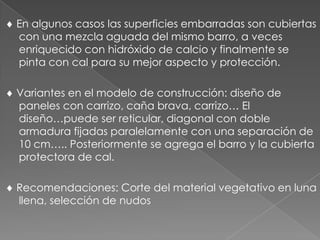

28. En algunos casos las superficies embarradas son cubiertas
con una mezcla aguada del mismo barro, a veces
enriquecido con hidróxido de calcio y finalmente se
pinta con cal para su mejor aspecto y protección.
Variantes en el modelo de construcción: diseño de
paneles con carrizo, caña brava, carrizo… El
diseño…puede ser reticular, diagonal con doble
armadura fijadas paralelamente con una separación de
10 cm….. Posteriormente se agrega el barro y la cubierta
protectora de cal.
Recomendaciones: Corte del material vegetativo en luna
llena, selección de nudos
