Este documento presenta diferentes sistemas para representar el espacio en dibujos, incluyendo el sistema diédrico que usa las proyecciones de un objeto sobre dos planos perpendiculares, el sistema axonométrico que usa tres ejes de referencia, y el sistema cónico que proporciona imágenes similares a las que ve el ojo humano. Explica conceptos básicos del sistema diédrico como el uso de un plano horizontal, un plano vertical y su línea de intersección para dividir el espacio en cuatro cuadrantes

1. EDUCACIÓN PLÁSTICA Y VISUAL
3ºESO
TEMA 4
REPRESENTACIÓN DEL ESPACIO
PROFESORA: ANABEL ORTIZ CAÑÓN
TEMA 4. REPRESENTACIÓN DEL ESPACIO
Los sistemas de representación son recursos que permiten
obtener en el plano imágenes precisas de los cuerpos con volumen.
SISTEMA DIÉDRICO
Se basa en el dibujo de cada
una de las vistas del objeto
por separado.
SISTEMA AXONOMÉTRICO
Utiliza
tres
referencia para
el objeto.
PERSPECTIVA ISOMÉTRICA
ejes
de
representar
Se obtiene una imagen de
apariencia muy aproximada a
la que dicho objeto presenta
en la realidad.
PERSPECTIVA CABALLERA
1

2. EDUCACIÓN PLÁSTICA Y VISUAL
3ºESO
TEMA 4
REPRESENTACIÓN DEL ESPACIO
PROFESORA: ANABEL ORTIZ CAÑÓN
SISTEMA CÓNICA
Proporciona
imágenes
muy
cercanas a las que obtiene
el ojo humano.

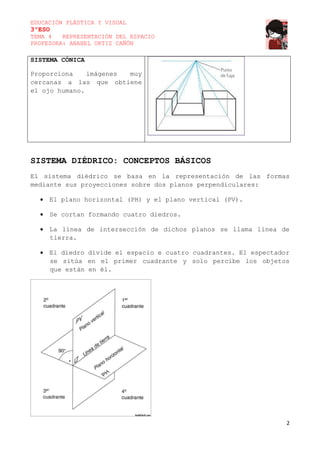

SISTEMA DIÉDRICO: CONCEPTOS BÁSICOS
El sistema diédrico se basa en la representación de las formas
mediante sus proyecciones sobre dos planos perpendiculares:
 El plano horizontal (PH) y el plano vertical (PV).
 Se cortan formando cuatro diedros.
 La línea de intersección de dichos planos se llama línea de
tierra.
 El diedro divide el espacio e cuatro cuadrantes. El espectador
se sitúa en el primer cuadrante y solo percibe los objetos
que están en él.
2

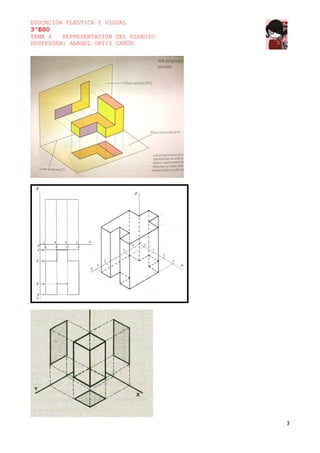

3. EDUCACIÓN PLÁSTICA Y VISUAL
3ºESO
TEMA 4
REPRESENTACIÓN DEL ESPACIO
PROFESORA: ANABEL ORTIZ CAÑÓN
3
