1. EPVA
Tema 4
Introducción a los sistemas de
representación

2. Conjuntos de normas o métodos universales
de dibujo técnico utilizados para dibujar
imágenes de objetos tridimensionales sobre un
plano.
3D 2D
Todos cumplen la condición de reversibilidad

3. SISTEMAS DE REPRESENTACIÓN
Tipos de representaciones:
1: Subjectiva (finalidad estética)
2: Objectiva (finalidad informativa)
Dibujo técnico Geometría descriptiva
Planos acotados
Diédrico
Cónico
Axonométrico
Sistemas de medida. Representan claramente
la estructura de las formas y facilitan tomar la
medida de sus dimensiones. Inconveniente:
dificultad para comprender el volumen global
del elemento representado. Se ha de
recomponer mentalmente la información.
Son la base de las perspectivas. Ofrecen
una visión de conjunto clara pero con
distorsiones de forma y dimensiones.

4. Los sistemas de representación se basan en el
concepto de proyección
1 2
43

6. Según el tipo de
proyección
obtendremos un
sistema de
representación.

7. Tipos de proyecciones:

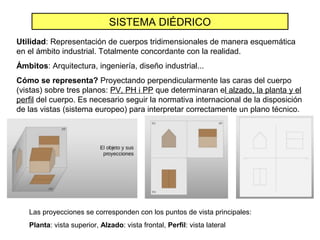

8. SISTEMA DIÉDRICO
Utilidad: Representación de cuerpos tridimensionales de manera esquemática
en el ámbito industrial. Totalmente concordante con la realidad.
Ámbitos: Arquitectura, ingeniería, diseño industrial...
Cómo se representa? Proyectando perpendicularmente las caras del cuerpo
(vistas) sobre tres planos: PV, PH i PP que determinaran el alzado, la planta y el
perfil del cuerpo. Es necesario seguir la normativa internacional de la disposición
de las vistas (sistema europeo) para interpretar correctamente un plano técnico.
Las proyecciones se corresponden con los puntos de vista principales:
Planta: vista superior, Alzado: vista frontal, Perfil: vista lateral

9. SISTEMA DIÉDRICO
Las proyecciones se corresponden con los puntos de vista principales:
Alzado: vista frontal Planta: vista superior, Perfil: vista lateral

10. SISTEMA DIÉDRICO
Representación de
cuerpos geométricos en
sistema diédrico:

11. SISTEMA AXONOMÉTRICO

12. SISTEMA AXONOMÉTRICO

13. SISTEMA AXONOMÉTRICO

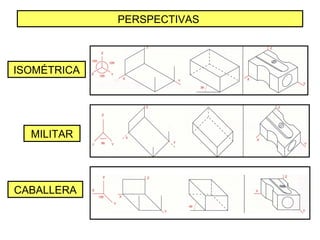

14. PERSPECTIVAS
ISOMÉTRICA
MILITAR
CABALLERA

15. PERSPECTIVA
AXONOMÉTRICA
Utilización de
las diferentes
perspectivas
axonométricas
como recurso
expresivo.

16. SISTEMA CÓNICO

17. SISTEMA CÓNICO

18. SISTEMA CÓNICO

19. SISTEMA ACOTADO
Utilidad: Representación de
superficies irregulares o
complejas.
Ámbito: Geología, geografía,
topografía, meteorología...
Como se representa? Las
cotas de los puntos de las
formas indican con números la
distancia que los separa del
plano de referencia (plano de
comparación). Pueden ser (+) i
(-) según estén situadas per
encima o por debajo del plano.
Se trazan secciones paralelas al
plano (a intervalos iguales), que
producirán las curvas de nivel.

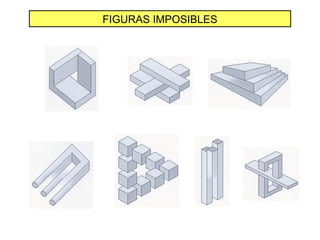

20. FIGURAS IMPOSIBLES
Las figuras imposibles no se pueden construir en el espacio aunque sus
formas geométricas tengan una apariencia realista. La contradicción o el
engaño visual de este tipo de representaciones ha de ser intencionado.
Pera crear equívocos primero hay que conocer la solución correcta del
dibujo para poder alterarla.

21. FIGURAS IMPOSIBLES
