1. APUNTES VIRTUALES 2016
Área de tecnología e informática
Maira Mayorga y Mariana Fuentes
801 j.m
Profesor: Javier Gómez Rodríguez
COLEGIO RODOLFO LLINAS I.E.D
BOGOTA D.C

2. TABLA DE CONTENIDO
1.INTODUCCION AL CONCEPTO DE TECNOLOGIA
2. MATERIALES
2.1 DEFINICIÓN
2.2 CLASIFICACION GENERAL
2.3 TIPOS DE MATERIALES …..
2.4 USO O APLICACIONES
3. DESCUBRIMIENTO, INVENCIÓN E INNOVACIÓN
3.1 INNOVACIÓN
3.2 INVENCIÓN
3.3 DESCUBRIMIENTO
4. ELECTRICIDAD
4.1 CONCEPTO E HISTORIA DE LA ELECTRICIDAD
4.2 GENERACIÓN Y DISTRIBUCIÓN DE LA ENERGÍA ELÉCTRICA
4.3 NORMAS DE SEGURIDAD CON LA ELECTRICIDAD

3. SEGUNDO PERIODO
1. CORRIENTE ELECTRICA
1.1 EJEMPLOS
2. WEB 2.0
2.1 TABLA DE CONTENIDO
2.2 DEFINICION Y ANTECEDENTES
2.3 CLASIFICACION
2.4 GLOSARIO
2.5 FUENTES DE CONSULTA
3. SIMBOLOGIA, TIPOS DE CIRCUITO Y RESISTENCIAS EQUIVALENTES
3.1 ESQUEMA ELECTRICO
3.2 NOTA
3.3 TIPOS DE CIRCUITOS
3.4 CIRCUITO PARALELO
3.5 CIRCUITO MIXTO O COMBINADO
3.6 RESISTENCIAS EQUIVALENTES
3.7RESISTENCIA EQUIVALENTE EN UN CIRCUITO PARALELO
3.8 EJEMPLOS

4. INTRODUCCION AL CONCEPTO DE
TECNOLOGIA
 La tecnología es una característica propia del ser humano
consistente en la capacidad de este para construir, a partir de
materia primas, una gran variedad de objetos, maquinas y
herramientas , así como el desarrollo y perfección en el modo
de fabricarlos y emplearlos con vistas a modificar
favorablemente el entorno o conseguir una vida mas segura.

5. MATERIALES
 La palabra material hace referencia a todo lo perteneciente o
relativo a la materia, por consiguiente los materiales son las
sustancias que componen cualquier cosa o producto. Desde el
comienzo de la civilización, la tecnología a usado los
materiales junto con la energía para mejorar su nivel de vida.
Como los productos están fabricados de materiales, estos se
encuentran en cualquier parte alrededor nuestro.

6. CLASIFICACION
 Los materiales se clasifican en dos grandes grupos:
ARTIFICIALES y NATURALES. Los NATURALES son todos
aquellos que se obtienen de los recursos que nos ofrece el
planeta en estado primitivo, es decir que no han tenido
intervención del ser humano. Los ARTIFICIALES son todos
aquellos materiales que han sido fabricados por el hombre
gracias a la manipulación de sus propiedades físicas o químicas,
usando para ello procesos manuales o industriales de
transformación y principalmente el manejo de la energía y sus
diferentes manifestaciones o tipos.

7. TIPOS DE MATERIALES
Desde el punto de vista Tecnológico existen dos tipos: Materias primas y
Materiales elaborados.
• LAS MATERIAS PRIMAS son los materiales extraídos de la naturaleza que
sirven como base para elaborar otros materiales o directamente construir
artefactos. Las materias primas pueden obtenerse de cuatro fuentes:
• * Del reino VEGETAL: madera, algodón
• * Del reino ANIMAL: pieles, lana, cuero.
• * Del reino MINERAL: Petróleo, arena, oro, cal, agua.
• LOS MATERIALES ELABORADOS son aquellos que se crean a partir de las
materias primas luego de pasar por un proceso de transformación como por
ejemplo el vidrio, el plástico el acero, etc. Los materiales elaborados pueden
obtenerse de dos fuentes:
• * Procesamiento industrial de materias primas
• * Procesos de RECICLAJE.

8. MATERIAS PRIMAS
MATERIAS ELABORADAS

9. USOS O APLICACIONES
Se usan en la elaboración de algunos PRODUCTOS
TECNOLÓGICOS que van desde objetos artesanales
hasta complejos ARTEFACTOS, siendo éstos los bienes
finales que la gente usa o consume; ejemplo un vaso
de vidrio, un lápiz o un cable

10. INNOVACIÓN
• Innovación es un cambio que introduce novedades. Además,
en el uso coloquial y general, el concepto se utiliza de manera
específica en el sentido de nuevas propuestas, inventos y su
implementación económica. En el sentido estricto, en cambio,
se dice que de las ideas solo pueden resultar innovaciones
luego de que ellas se implementan como nuevos productos,
servicios o procedimientos, que realmente encuentran una
aplicación exitosa, imponiéndose en el mercado a través de
la difusión.

11. INVENCIÒN
 Invento o invención es un objeto, técnica o proceso que posee
características novedosas y transformadoras. Sin embargo,
algunas invenciones también representan una creación
innovadora sin antecedentes en la ciencia o la tecnología que
amplían los límites del conocimiento humano.

12. DESCUBRIMIENTO
 Un descubrimiento es la observación novedosa u original de
algún aspecto de la realidad, normalmente un fenómeno
natural; el hallazgo, encuentro o manifestación de lo que
estaba oculto y secreto o era desconocido.

13. CONCEPTO E HISTORIA DE LA
ELECTRICIDAD
• La historia de la electricidad se refiere al estudio y uso humano de la
electricidad, al descubrimiento de sus leyes como fenómeno físico y a la
invención de artefactos para su uso práctico
• El fenómeno en sí, fuera de su relación con el observador humano, no tiene
historia; y si se la considerase como parte de la historia natural, tendría tanta
como el tiempo, el espacio, la materia y la energía. Como también se
denomina electricidad a la rama de la ciencia que estudia el fenómeno y a la
rama de la tecnología que lo aplica, la historia de la electricidad es la rama
de la historia de la ciencia y de la historia de la tecnología que se ocupa de
su surgimiento y evolución.

14. GENERACIÓN Y DISTRIBUCIÓN DE LA ENERGÍA
ELÉCTRICA
 En general, la generación de energía eléctrica consiste en transformar alguna clase de energía
(química, cinética, térmica o lumínica, nuclear, solar entre otras), en energía eléctrica. Para la
generación industrial se recurre a instalaciones denominadas centrales eléctricas, que ejecutan
alguna de las transformaciones citadas. Estas constituyen el primer escalón del sistema de
suministro eléctrico. La generación eléctrica se realiza, básicamente, mediante un generador; si
bien estos no difieren entre sí en cuanto a su principio de funcionamiento, varían en función a
la forma en que se accionan.
 La Red de Distribución de la Energía Eléctrica o Sistema de Distribución de Energía Eléctrica es
la parte del sistema de suministro eléctrico cuya función es el suministro de energía desde la
subestación de distribución hasta los usuarios finales (medidor del cliente). Se lleva a cabo por
los Operadores del Sistema de Distribución (Distribution System Operator o DSO en inglés).
 Los elementos que conforman la red o sistema de distribución son los siguientes:
 Subestación de Distribución: conjunto de elementos (transformadores, interruptores,
seccionadores, etc.) cuya función es reducir los niveles de alta tensión de las líneas de
transmisión (o subtransmisión) hasta niveles de media tensión para su ramificación en múltiples
salidas.
 Circuito Primario.
 Circuito Secundario.

15. NORMAS DE SEGURIDAD CON LA
ELECTRICIDAD
 Se deben usar protectores adecuados.
 NO usar en el cuerpo piezas de metal
 Ropa a la medida o ajustada
 De preferencia, trabajar sin energía
 Calcular apropiadamente el amperaje
 Es conveniente trabajar con guantes adecuados
 Hacer uso de protectores adecuadas
 DE SER POSIBLE OPERAR EL CIRCUITO CON UNA SOLA MANO

16. CORRIENTE ELECTRICA
• MAGNITUDES PRESENTES EN UN CIRCUITO:
• Voltaje, simbolizada con la letra “V” (en mayúscula): Es la fuerza que impulsa a los electrones a través del circuito;
se mide en voltios los cuales se representan con la letra “ v ” (en minúscula). Al voltaje también se le le llama
Tensión, diferencia de potencial o fuerza electromotriz
• Intensidad de corriente eléctrica, simbolizada con la letra “ I ”: Es la cantidad carga eléctrica que fluye en un
momento dado en una sección del circuito. Se mide en amperios que son representados por la letra “A”
• Resistencia, simbolizada con la letra “ R ”: Es la oposición que ofrecen los materiales y dispositivos receptores al
paso de la corriente eléctrica, se mide en ohmios y se representa con la letra griega “ Ω “
• LEY DE OHM: Esta ley, que toma su nombre de su creador el científico alemán Georg Ohm, relaciona las tres
magnitudes expuestas anteriormente. Expone que en un circuito la intensidad de corriente eléctrica ( I )es
directamente proporcional al voltaje ( V ) e inversamente proporcional a la resistencia (R). Expresada como una
fórmula es:
• Esta ley es una de las herramientas que nos permite analizar circuitos eléctricos, para decidir en un momento dado
las características de corriente y voltaje que deben tener los dispositivos a conectar en un circuito para así
aprovecharlos al máximo y también para evitar daños o cortos circuitos.
• EJERCICIOS DE APLICACIÓN DE LA LEY DE OHM
• DE LA FORMULA DE LA LEY DE OHM SE PUEDE HALLAR LA RESISTENCIA Y EL VOLTAJE, DESPEJE
MATEMÁTICAMENTE DICHAS MAGNITUDES Y HALLE LAS CORRESPONDIENTESM FÓRMULAS.
• AHORA RESUELVA EN SU CUADERNO LOS SIGUIENTES PROBLEMAS, USANDO LAS FÓRMULAS PARA CORRIENTE,
VOLTAJE Y RESISTENCIA. PARA ELLO DEBE EXPRESAR TODO EL PROCEDIMEINTO CON LAS FÓRMULAS Y UNIDADES
CORRESPONDIENTES.

17. • Ejemplo
• Calcula la intensidad de la corriente que alimenta a una lavadora de juguete que tiene una resistencia de 10 ohmios y funciona con una batería con una diferencia de
potencial de 30 V
• RESPUESTA: Como
• Entonces simplemente remplazamos los valores dados así:
• Resuelva los siguientes ejercicios:
• Calcula el voltaje, entre dos puntos del circuito de una plancha, por el que atraviesa una corriente de 4 amperios y presenta una resistencia de 10 ohmios.
• Calcula la resistencia atravesada por una corriente con una intensidad de 5 amperios y una diferencia de potencial de 10 voltios.
• Calcula la resistencia que presenta un conductor al paso de una corriente con una tensión de 15 voltios y con una intensidad de 3 amperios.
• Calcula la intensidad que lleva una corriente eléctrica por un circuito en el que se encuentra una resistencia de 25 ohmios y que presenta una diferencia de potencial
entre los extremos del circuito de 80 voltios.
• Calcula la tensión que lleva la corriente que alimenta a una cámara frigorífica si tiene una intensidad de 2,5 amperios y una resistencia de 500 ohmios.
• Calcula la intensidad de una corriente que atraviesa una resistencia de 5 ohmios y que tiene una diferencia de potencial entre los extremos de los circuitos de 105 V.
• Calcula la diferencia de potencial entre dos puntos de un circuito por el que atraviesa una corriente de 8,4 amperios y hay una resistencia de 56 ohmios.
• Calcula la intensidad de una corriente eléctrica que atraviesa una resistencia de 5 ohmios y que tiene una diferencia de potencial entre los extremos del circuito 50
voltios.
• Calcula la diferencia de potencial entre dos puntos de un circuito por el que atraviesa una corriente de 3 amperios y hay una resistencia de 38 ohmios.
• Calcula la resistencia de una corriente eléctrica que tiene 2 amperios y una pila con 4 voltios.
• Calcula la intensidad de la corriente que llega a un frigorífico que presenta una resistencia de 50 ohmios y que tiene una diferencia de potencial entre los extremos del
circuito de 250 voltios.
• Calcula la diferencia de potencial entre dos puntos del circuito de un congelador por el que atraviesa una corriente de 20 amperios y hay una resistencia de 30
ohmios.
• Calcula la resistencia del material por el que pasa la corriente de una planchadel pelo que tiene una intensidad de 5 amperios y una diferencia de potencial entre los
extremos de 10 voltios.
• La corriente eléctrica de la lavadora es de 220 V y de 22 ohmios. ¿Cuál es el valor de la intensidad de la corriente?
• Una lavadora tiene un voltaje de 230 V y una intensidad de 16 amperios. Calcula la resistencia de la lavadora.
• Un microondas tiene resistencia de 125 ohmios y un voltaje de 220 voltios. Averigua la intensidad del dicho microondas.
• Por una resistencia de 1,5 ohmios se hace circular una corriente de 0,8 amperios. Calcula el voltaje.
• Mi abuela ha comprado un frigorífico que tiene una resistencia de 300 ohmios. Mi abuela quiere saber qué intensidad debe tener la corriente para que funcione
adecuadamente a un voltaje de 220 V.
• Para reparar nuestro horno, mi madre necesita saber su voltaje. Si sabemos que tiene necesita una corriente con una intensidad de 35 amperios y que presenta una
resistencia de 21 ohmios, ¿cuál será la tensión necesaria?.
• Mi nuevo ordenador requiere una intensidad de 35 amperios y una diferencia de potencial de 50 voltios. Calcula la resistencia que presenta.

24. SIMBOLOGIA, TIPOS DE CIRCUITOS,Y
RESISTENCIAS EQUIVALENTES
• SIMBOLOGÍA ELÉCTRICA: Es la representación gráfica estandarizada de cada uno de los elementos que
pueden hacer parte de un circuito eléctrico, Por ejemplo:
ELEMENTO SIMBOLO
Transformador
Conexión a tierra

25. ESQUEMA ELÉCTRIC0: Es la representación gráfica de un circuito eléctrico, o parte de él, usando la simbología estándar para cada uno de sus
componentes o elementos. Ejemplo:
CIRCUITO REAL ESQUEMA ELECTRICO

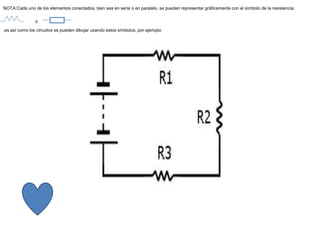

26. NOTA:Cada uno de los elementos conectados, bien sea en serie o en paralelo, se pueden representar gráficamente con el símbolo de la resistencia:
ó
,es así como los circuitos se pueden dibujar usando estos símbolos, por ejemplo:

27. TIPOS DE CIRCUITOS: Según la forma como se conectan los dispositivos o elementos a un circuito, podemos distinguir tres tipos básicos:
•Circuito SERIE: Cuando los elementos están conectados uno a continuación del otro, de tal forma que la corriente que pasa por ellos es siempre la misma.
Ejemplo:
CIRCUITO REAL
Dos bombillos conectados en serie.
ESQUEMA ELECTRICO

28. •Circuito PARALELO: Cuando los elementos están conectados uno al lado del otro de manera que sus terminales o extremos estén conectados a puntos
comunes:
CIRCUITO REAL
Dos bombillos conectados en
paralelo
ESQUEMA ELECTRICO

29. •Circuito MIXTO O COMBINADO: Cuando un circuito contiene elementos conectados tanto en serie como en paralelo:
CIRCUITO REAL:
Cuatro (4) bombillos:
2 conectados en serie
2 conectados en paralelo
ESQUEMA ELÉCTRICO

30. Cuando en un circuito existe más de una resistencia se dice que están asociadas, denominándose resistencia equivalente a aquella resistencia única que
consume la misma energía que las asociadas y que puede, por lo tanto, sustituirlas, sin que se produzca ninguna modificación energética en el circuito.
RESISTENCIA EQUIVALENTE EN UN CIRCUITO SERIE:
En una asociación de resistencias serie se cumple que la resistencia equivalente es igual a
la suma de las resistencias asociadas.

31. RESISTENCIA EQUIVALENTE EN UN CIRCUITO PARALELO
En una asociación de resistencias en paralelo se cumple que la inversa de la resistencia equivalente es igual a la suma de las inversas de las resistencias
asociadas, asi:

32. SI SOLO TENGO DOS RESISTENCIAS EN PARALELO, SE PUEDE USAR LA SIGUIENTE FÓRMULA:
