La arquitectura de hierro en el siglo XIX supuso cambios radicales en los materiales y estructuras de los edificios. El primer edificio construido completamente de hierro y vidrio fue el Crystal Palace en Londres en 1851, diseñado por Joseph Paxton. La arquitectura de hierro simbolizó la industrialización y el poder económico a través de grandes edificios como fábricas, mercados y estaciones de ferrocarril.

1. ARQUITECTURA DE HIERRO, LA
INDUSTRIALIZACIÓNY LA CIUDAD
• INTEGRANTES:
- Aguirre Medina Ronaldo
• - Sifuentes ZúñigaYaniré
• - Decena Rospigliosi Adrian
- Nuñuvero Capillo Carlos

2. INTRODUCCION
La arquitectura del sigloXIX supone cambios radicales en las
formas, las estructuras, los materiales, las tipologías, e incluso
en la relación del edificio con el hombre y el medio
Los nuevos edificios: mercados, estaciones de ferrocarril
edificios tuvieron tuvieron al hierro como principal material
En la segunda mitad del siglo XIX, incorporan nuevos
materiales( hierro, cemento, vidrio, hormigón armado)
El primer edificio construido enteramente con hierro y vidrio
fue el Crystal Palace (1850-1851; reconstruido entre 1852 y
1854) en Londres, una gran nave preparada para acoger la
primera Exposición Universal de Londres de 1851

3. ASPECTOS GENERAES
CONTEXTO HISTORICO
La arquitetura del siglo XIX
experimenta transformaciones de
lenguaje y formas
Aparecen las fabricas, el
ferrocarril, mercados, etc
Este movimiento arquitectónico
inicio en Europa consecuencia de la
revolución industrial
Crecimiento demográfico
Mecanización de la industria textil
Una economía
caracterizada por una
agricultura y un comercio
muy desarrollados.
EUROPA

4. ASPECTOS GENERAES
CONTEXTO HISTORICO
AMERICA
Estados Unidos fue pionero en la producción de acero y petróleo
La industrialización estadounidense tuvo un gran impulso
después de 1850.
La guerra de 1814 contra Inglaterra, al cortar la entrada de los
productos británicos, permitiría la creación de algunas
industrias, que ya en 1816 comenzaron a crecer
considerablemente.

5. ASPECTOS GENERAES
ASPECTO ECONOMICO
El crecimiento económico requiere una mano de obra
abundante
La incorporación de nuevas tecnologías contribuye de modo
decisivo al crecimiento económico
El Estado fomentó el crecimiento económico mediante
inversiones de capital o promulgando leyes favorecedoras de
las empresas capitalistas.
El Capitalismo fue crucial para que los
burgueses pudieran invertir en sus
negocios, creando empresas privadas
que ayudaban al Estado en la
creación de fábricas

6. ASPECTOS GENERAES
ASPECTO SOCIAL
Proletariado urbano: El agricultor se convirtió en obrero industrial
El pequeño Burgués: Constituida por pequeños comerciantes, artesanos,
funcionarios, militares, comerciantes, pequeños propietarios,
profesionales liberales
ellos intervinieron en protestas, demandas y reivindicaciones
comunes
La Nobleza:
Burguesía industrial:
se fortaleció el poder económico y social de los grandes
empresarios, afianzando de este modo el sistema económico
capitalista,
C L A S E B A J A
C L A S E M E D I A
C L A S E A LT A

7. ASPECTOS GENERAES
ASPECTO RELIGIOSO
Algunos católicos que criticaron la explotación a la que estaba siendo
sometido el proletariado. Surgió de ese modo la denominada“
doctrina social de la Iglesia”
La doctrina social de la Iglesia tiene como centro la dignidad de
la persona humana y busca en todo momento defenderla y dar
principios que ayuden a su crecimiento, a su desarrollo.
Hay siete principios, siete criterios que son el eje de la doctrina
de la iglesia
Esos siete principios son los siguientes:
El bien común El destino universal de los bienes La subsidiaridad La participación
La solidaridad La vía del Amor Valores fundamentales

8. ASPECTOS GENERAES
ASPECTO CIENTIFICO
El desarrollo científico y tecnológico, impulsado desde la
nueva concepción del mundo, que colocó al ser humano en el
centro del mundo
Invención de la maquina de vapor a cargo de JamesWatt
(1782) que otorgo fuerza mecánica a la industria fabril,
aumentando la producción y revolucionando el transporte.
Inventan la maquina de tejer de algodón

9. ASPECTOS GENERAES
NUEVOS MATERIALES

10. El nuevo urbanismo de la ciudad "industrial", surgido
tras la trasformación económica intensificó el proceso
de urbanización de una manera espectacular. Sobre
todo en las zonas industrializadas y debido a los
emigrantes rurales, que llegaban atraídos por la
industria y los servicios

11. La modernización de la agricultura permitió un crecimiento
demográfico debido a la mejora de la alimentación
La población se concentra en las ciudades, que
es donde están las nuevas industrias.
CARACTERÍSTICAS DEL URBANISMO EN LA REVOLUCIÓN
INDUSTRIAL

12. Las ampliaciones de las ciudades se produjeron de forma
desordenada, a veces uniéndose varios núcleos. El centro
antiguo era una zona privilegiada y en ella se comenzaron a
construir los primeros edificios de vidrio y acero.
La mayoría de las ciudades que rebasaron el casco antiguo
derribaron las antiguas murallas, cuya función defensiva había
quedado anulada por los progresos de la artillería.
Avances en la medicina, las condiciones higiénicas y el
incremento en la producción agrícola.
Con la aparición de la
máquina de vapor y del telar
se modifican los medios de
producción.
CARACTERÍSTICAS DEL URBANISMO EN LA REVOLUCIÓN INDUSTRIA
EL ENSANCHE URBANO

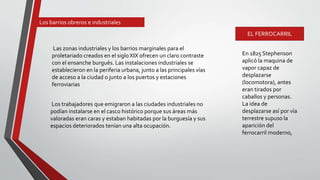

13. Las zonas industriales y los barrios marginales para el
proletariado creados en el siglo XIX ofrecen un claro contraste
con el ensanche burgués. Las instalaciones industriales se
establecieron en la periferia urbana, junto a las principales vías
de acceso a la ciudad o junto a los puertos y estaciones
ferroviarias
En 1825 Stephenson
aplicó la maquina de
vapor capaz de
desplazarse
(locomotora), antes
eran tirados por
caballos y personas.
La idea de
desplazarse así por vía
terrestre supuso la
aparición del
ferrocarril moderno,
Los trabajadores que emigraron a las ciudades industriales no
podían instalarse en el casco histórico porque sus áreas más
valoradas eran caras y estaban habitadas por la burguesía y sus
espacios deteriorados tenían una alta ocupación.
Los barrios obreros e industriales
EL FERROCARRIL

14. La Arquitectura del Hierro nace en relación con la Revolución
Industrial que ofrece otras posibilidades y necesidades
Aporta una nueva visión de la construcción, muy diferente de
la tradicional, gracias a sus estructuras articuladas y una nueva
imagen del espacio total, transparente y disolución de masas
CARACTERISTICASGENERALES:

16. LA ARQUITECTURA DE HIERRO ABARCA 3 GRANDES
CAMPOS:
PUENTES
EDIFICIOS SOLO CON ESQUELETO DE HIERRO
GRANDES EDIFICIOS DE HIERRROY CRISTAL

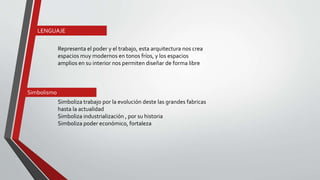

17. Representa el poder y el trabajo, esta arquitectura nos crea
espacios muy modernos en tonos fríos, y los espacios
amplios en su interior nos permiten diseñar de forma libre
Simboliza trabajo por la evolución deste las grandes fabricas
hasta la actualidad
Simboliza industrialización , por su historia
Simboliza poder económico, fortaleza
LENGUAJE
Simbolismo

18. JOSEPH PAXTON
Información personal
Nacimiento
3 de agosto de
1803 Bedford
Fallecimiento
8 de junio de 1865
Chatsworth
Nacionalidad
Inglesa
Información profesional
Área ilustrador, paisajist
a, naturalista
Trabajó como jardinero a las órdenes deWilliam
George Cavendish (sexto duque de devonshire )
en Chatsworth, Derbyshire, en donde comenzó
sus construcciones de grandes invernaderos. Esto
le ayudaría en la proyección del Crystal Palace
Paxton también fue uno de los arquitectos
paisajistas más importantes de su época y entre
sus obras se encuentran numerosos jardines
públicos y privados, como los de Chatsworth, el
Crystal Palace y Birkenhead.
CAPITULO III: REPRESENTANTES
JOSEPH PAXTON
En 1841, es cofundador del periódico más
famoso, TheGardeners'Chronicle con John
Lindley, Charles Wentworth Dilke yWilliam
Bradbury, y más tarde sería su editor.

19. CAPITULO III: REPRESENTANTES
EL INVERNADEROTHE
CHATSWORTH
BIRKENHEAD PARK
THE CRYSTAL PALACE
TATTON
PARK
PRINCES PARK

20. 20
CAPITULO IV: ANÁLISIS DE OBRAS
FICHA TECNICA
OBRA THE PALACE CRYSTAL
FECHA DE
CONSTRUCCION
En el año 1851
ARQUITECTOS Joseph Paxton
ESTILO ArquitecturaVictoriana
UBICACIÓN En Londres
ANTECEDENTES:
El Palacio de Cristal) fue una edificación de hierro fundido y
cristal construida en Londres, en el Hyde Park, con motivo de
la Gran Exposición mundial de 1851. Luego de la exposición
el edificio fue trasladado a un distrito contiguo en el sur de
Londres donde permaneció desde 1854 hasta su destrucción
en un incendio en 1936.

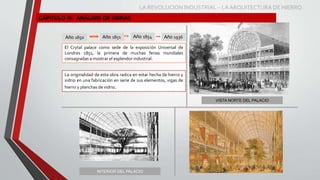

21. CAPITULO IV: ANÁLISIS DE OBRAS
Año 1850 Año 1851
VISTA NORTE DEL PALACIO
INTERIOR DEL PALACIO
Año 1854 Año 1936
El Crytal palace como sede de la exposición Universal de
Londres 1851, la primera de muchas ferias mundiales
consagradas a mostrar el esplendor industrial.
La originalidad de esta obra radica en estar hecha de hierro y
vidrio en una fabricación en serie de sus elementos, vigas de
hierro y planchas de vidrio.
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

22. CAPITULO IV: ANÁLISIS DE OBRAS
 Intentaban el conocimiento y la propaganda
del progreso social y tecnológico
 Estimulaban la competitividad y el
intercambio de productos
 Refleja el lenguaje y el código de la época en
el sentido que este simboliza exactamente la
historicidad de su tiempo:
LA REVOLUCION INDUSTRIALY LA
INGLATERRAVICTORIANA
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

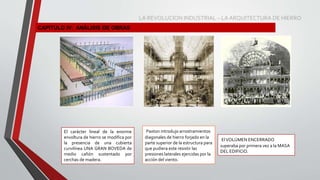

23. CAPITULO IV: ANÁLISIS DE OBRAS
El carácter lineal de la enorme
envoltura de hierro se modifica por
la presencia de una cubierta
curvilínea UNA GRAN BOVEDA de
medio cañón sustentado por
cerchas de madera.
Paxton introdujo arrostramientos
diagonales de hierro forjado en la
parte superior de la estructura para
que pudiera este resistir las
presiones laterales ejercidas por la
acción del viento.
ElVOLÚMEN ENCERRADO
superaba por primera vez a la MASA
DEL EDIFICIO.
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

24. CAPITULO IV: ANÁLISIS DE OBRAS
5 naves que miden cada una 14 metros y la nave
central 21 metros
OCUPA UNA SUPERFICIE DE 563.3 x 124.4 metros
(1851 x 408 pies)
Alterna básicamente espacios con naves
mayores o menores.
USO DE MODULO BASICO DE 7 METROS DE LADO
EN CORRESPONDENCIA CON LA DISPOSICION DE
LAS COLUMNAS DE FUNDICION.(UBICADAS C/ DOS
MODULOS (14 METROS O 48 PIES)
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

25. CAPITULO IV: ANÁLISIS DE OBRAS
 Los elementos decorativos, arcos, ventanas
circulares, pináculos y celosías, unifican el
aspecto estético del edificio y acentúan el
ritmo de los módulos estructurales
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

26. ESTRUCTURA
CAPITULO IV: ANÁLISIS DE OBRAS
Se trataba de un edificio con unas dimensiones
en planta de 563,25 m x 124,35 m formado
fundamentalmente por nave y galerías
longitudinales y un transepto abovedado.
Los pilares eran de fundición y las vigas de
celosía de hierro forjado o de fundición,
dependiendo de la luz. Los arcos del transepto
eran de madera.
nos encontramos con un edificio desmontable,
de geometría rectilínea, diáfano, con
cerramientos ligeros a base de bastidores de
hierro y madera y realizado con pilares de
fundición.
Encontramos que es el nudo celosía-pilar el que
pretende resolver simultáneamente los
problemas de desmontabilidad, rigidez y
movimientos térmicos
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

27. Construcciones similares en
otros países
En la capital de España existen dos
construcciones similares.
fue levantado en 1887 para la Exposición
de las Filipinas y conservado como un
centro de realización de exposiciones y
actos varios
Palacio de Cristal del Retiro
inaugurado en 1992, ocupa el espacio
de la llamada Nave de Patatas del
antiguo Matadero Madrid, situado en
el distrito de la Arganzuela, al sur de la
ciudad.
Palacio de Cristal de
Arganzuela
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO
CAPITULO IV: ANÁLISIS DE OBRAS

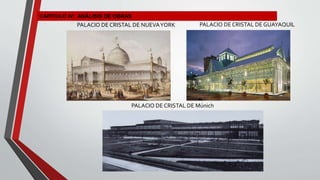

28. PALACIO DE CRISTAL DE NUEVAYORK PALACIO DE CRISTAL DE GUAYAQUIL
PALACIO DE CRISTAL DE Múnich
CAPITULO IV: ANÁLISIS DE OBRAS

29. 29
CAPITULO IV: ANÁLISIS DE OBRAS
FICHA TECNICA
OBRA
La torre Eiffel
FECHA DE
CONSTRUCCION
28 de enero de 1887
Ingeniero Alexandre Gustave Eiffel
UBICACIÓN Paris, Francia.
ANTECEDENTES:
Fue construida en dos años, dos meses y cinco días, y
en su momento generó cierta controversia entre
los artistas de la época, que la veían como un monstruo
de hierro. Tras finalizar su función como parte de las
Exposiciones Universales de 1889 y 1900, fue utilizada
en pruebas del ejército francés con antenas de
comunicación, y hoy en día sirve, además de atractivo
turístico, como emisora de programas radiófonos
y televisión.

30. CAPITULO IV: ANÁLISIS DE OBRAS
28 de enero de 1887
31 de marzo de 1889
Inicialmente tema de controversia de algunos, la torre
Eiffel sirvió como presentación a la Exposición Universal
de París de 1889, y ha acogido a más de 250 millones de
visitantes
El significado de Eiffel,
El nombre de la persona
Que diseño la torre es
cual es Gustavo Eiffel que
fue Ingeniero.
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

31. 31
CAPITULO IV: ANÁLISIS DE OBRAS
CONSTRUCCION
La construcción de la torre se llevó a cabo en
tiempo récord, poco más de dos años. Se
inició
en enero de 1887 y culminó en marzo de 1889
En el taller , los trabajadores de base preparan
todas las piezas, que se calculan, trazan,
cortan y taladran con precisión de décimas de
milímetros, antes de llevarse al
emplazamiento de la torre, ya montadas en
pequeños elementos de varios metros de
largo…
Las viguetas primero se colocaron en voladizo
y, posteriormente, se levantaron doce
andamios de madera provisionales de 30
metros de altura para apuntalar los cuatro
pilares
Al llegar a la primera planta, se elevaron
nuevos andamios de 45 metros para
sostener cada una de las cuatro grandes
vigas horizontales. A partir de allí, los
montantes se sostuvieron por sí solos
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

32. CAPITULO IV: ANÁLISIS DE OBRAS
3.600 de detalle para las
piezas prefabricadas
3.600 de detalle para las
piezas prefabricadas

33. CAPITULO IV: ANÁLISIS DE OBRAS
Descripción de la torre por niveles
LA BASE
La torre se asienta en un cuadrado de 125
metros
está situada a 33,5 metros por encima del
Nivel mar
Los cimientos
los dos pilares situados reposan sobre una
capa de hormigón 2 de metros a su vez,
reposa en una cama de grava formando una
excavación de siete metros de profundidad
Los arcos
tendidos entre cada uno de los
cuatro pilares, se elevan a 39
metros sobre el suelo y tienen
un diámetro de 74 metros.
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

34. CAPITULO IV: ANÁLISIS DE OBRAS
PRIMER
NIVEL
Situado a 57 metros sobre el suelo, con una
superficie de 4200 metros cuadrados, puede
soportar la presencia simultánea de
aproximadamente 3000 personas.
Esta galería tiene colocados varios mapas de
orientación y catalejos que permiten observar los
monumentos parisinos
La galería perimetral de 2,6 m de anchura que
rodea el primer piso permite disfrutar de una
vista de 360° sobre París.
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

35. CAPITULO IV: ANÁLISIS DE OBRAS
SEGUNDO
NIVEL
Situado a 115 metros por encima del suelo, posee
una superficie de 1650 metros cuadrados
aproximadamente; puede soportar la presencia
simultánea de alrededor de 1600 personas.
En todo el piso se instalaron ventanas de cristal
para permitir una vista muy amplia desde arriba.
También están instaladas vallas metálicas de
protección para evitar cualquier intento de salto al
vacío, ya sea un suicidio o un reto deportivo.
Se considera que es el piso que posee la mejor
vista, debido a que la altitud es óptima con
relación a los edificios que se encuentran abajo
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

36. CAPITULO IV: ANÁLISIS DE OBRAS

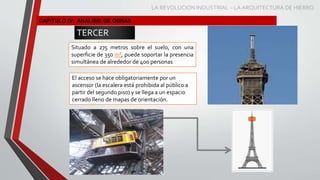

TERCER
NIVEL
Situado a 275 metros sobre el suelo, con una
superficie de 350 m², puede soportar la presencia
simultánea de alrededor de 400 personas
El acceso se hace obligatoriamente por un
ascensor (la escalera está prohibida al público a
partir del segundo piso) y se llega a un espacio
cerrado lleno de mapas de orientación.
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

37. 37
CAPITULO IV: ANÁLISIS DE OBRAS
Mantenimiento
El mantenimiento de la torre incluye la
aplicación de 60 toneladas de pintura cada
siete años para evitar que se oxide
En 2016, ha sido pintada por completo al
menos 19 veces desde que fue construida.
Los 72 nombres de científicos grabados
A principios del siglo XX, los grabados se
recubrieron con la misma pintura utilizada
para proteger la torre, pero fueron
restaurados en 1986-87
Gustave Eiffel hizo grabar en la torre los
nombres de 72 destacados científicos,
ingenieros y matemáticos (casi todos
franceses) en reconocimiento a los
descubrimientos que realizaron, que de
acuerdo con el criterio del propio Gustave
Eiffel, les hacía merecedores de figurar
inscritos en la torre.
Eiffel eligió esta "invocación a la ciencia"
debido a su preocupación por la protesta de
los artistas.

38. CAPITULO IV: ANÁLISIS DE OBRAS
Ascensores
Ascensores originales
cuando se inauguró en
1889, la torre contaba
con 5 ascensores
hidráulicos
Ascensores actuales
En la actualidad la torre
cuenta con un total de 7
elevadores: 5 entre la
calle y el segundo nivel; y
otros dos entre el
segundo nivel y el tercero.
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

40. CAPITULO IV: ANÁLISIS DE OBRAS
LA REVOLUCION INDUSTRIAL – LA ARQUITECTURA DE HIERRO

42. ES UNA GRAN CORRIENTE DE LA ARQUITECTURA DEL SIGLO XIX
ESTA LIGADA A LA REVOLUCION INDUSTRIAL, A LOS AVANCES TECNOLOGICOS Y A
LA DIRECCION DE LOS INGENIEROS MAS QUE DE LOS ARQUITECTOS.
MAYOR IMPORTANCIA A LA FUNCIONALIDAD FRENTE A LOS CODIGOS ARTISTICOS
BUSCA SOLUCIONES A LAS NUEVAS NECECIDADES DE
CONSTRUCCIONES LIGADAS ALAS COMUNICACIONES
LA LIGEREZA LA TRANSPARENCIA , EL EFECTO DE TENCION Y FRAGILIDAD SON LAS
CARACTERISTICAS ESTETICAS BASICAS DE LA CONSTRUCCION METALICA

43. empresa del ferrocarril central
del Uruguay encarga al
INGENIERO LUIS ANDREONI a
la ejecución del proyecto y la
dirección de las obras de
construcción del edificio de la
estación central.
Los trabajos fueron
comenzados en 1892
Los trabajos fueron
culminados en 1897

44. El edificio comprende el sector de andenes,
claro ejemplo de arquitectura del sigloXIX
cuando el desarrollo tecnológico posibilito
el uso del hierro y del vidrio para grandes
estructuras de planta libre y el de accesos ,
hall y oficinas.
La nave de los andenes es una estructura
de reticular de hierro de hierro que cubre
una luz de 47m y 120m de largo.
Originalmente con cubierta de chapas
onduladas de zinc y un sector en vidrio
armado para obtener iluminación natural.

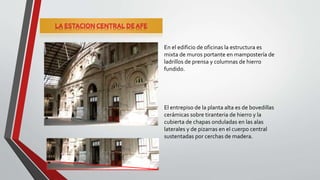

45. En el edificio de oficinas la estructura es
mixta de muros portante en mampostería de
ladrillos de prensa y columnas de hierro
fundido.
El entrepiso de la planta alta es de bovedillas
cerámicas sobre tiranteria de hierro y la
cubierta de chapas onduladas en las alas
laterales y de pizarras en el cuerpo central
sustentadas por cerchas de madera.

46. El edificio del mercado es una
estructura de hierro diseñada y
ejecutada en Liverpool, trasladada y
montada en Montevideo en 1868.
Internamente es un amplio espacio con
una zona central libre de columnas en la
que en principio se ubicaba una fuente,
que fue posteriormente sustituida por un
reloj.

47. Exteriormente la estructura de hierro
se disimula detrás de un envolvente
de mampostería, cuya característica
fundamental son los vanos en forma
de arco de medio punto y los
portones de acceso

48. Constituyo uno de los primeros
puentes de hierro del Uruguay
utilizando el sistema constructivo
carretero que inventara el
INGENIERO ESCOCES JOHN
LAUDON MCADAM.

49. El puente fue realizado en la
llamada arquitectura moderna,
no en los años de la colonia,
cuando llegaba la noche se
iluminaban las calles con
pintorescos faroles coloniales a
vela
