2. ASENTAMIENTOS DEL SUELO
• ES LA DEFORMACIÓN VERTICAL EN LA SUPERFICIE
DE UN TERRENO PROVENIENTE DE LA APLICACIÓN
DE CARGAS O DEBIDO AL PESO PROPIO DE LAS
CAPAS.
• LAS TENSIONES TRANSMITIDAS POR LAS
CIMENTACIONES AL SUELO DAN LUGAR A
DEFORMACIONES DEL TERRENO QUE SE TRADUCEN
EN ASENTAMIENTOS, DESPLAZAMIENTOS
HORIZONTALES Y GIROS DE LA ESTRUCTURA QUE,
SI RESULTAN EXCESIVOS, POR ENCIMA DE LOS
TOLERABLES, PODRÁN ORIGINAR UNA PÉRDIDA DE
LA FUNCIONALIDAD, PRODUCIR FISURAS,
AGRIETAMIENTOS, U OTRAS PATOLOGÍAS.

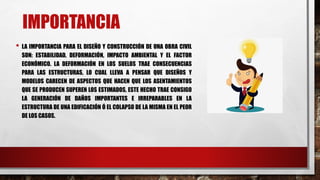

3. IMPORTANCIA
• LA IMPORTANCIA PARA EL DISEÑO Y CONSTRUCCIÓN DE UNA OBRA CIVIL
SON: ESTABILIDAD, DEFORMACIÓN, IMPACTO AMBIENTAL Y EL FACTOR
ECONÓMICO. LA DEFORMACIÓN EN LOS SUELOS TRAE CONSECUENCIAS
PARA LAS ESTRUCTURAS, LO CUAL LLEVA A PENSAR QUE DISEÑOS Y
MODELOS CARECEN DE ASPECTOS QUE HACEN QUE LOS ASENTAMIENTOS
QUE SE PRODUCEN SUPEREN LOS ESTIMADOS, ESTE HECHO TRAE CONSIGO
LA GENERACIÓN DE DAÑOS IMPORTANTES E IRREPARABLES EN LA
ESTRUCTURA DE UNA EDIFICACIÓN Ó EL COLAPSO DE LA MISMA EN EL PEOR
DE LOS CASOS.

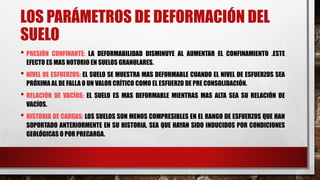

4. LOS PARÁMETROS DE DEFORMACIÓN DEL
SUELO
• PRESIÓN CONFINANTE: LA DEFORMABILIDAD DISMINUYE AL AUMENTAR EL CONFINAMIENTO .ESTE
EFECTO ES MAS NOTORIO EN SUELOS GRANULARES.
• NIVEL DE ESFUERZOS: EL SUELO SE MUESTRA MAS DEFORMABLE CUANDO EL NIVEL DE ESFUERZOS SEA
PRÓXIMA AL DE FALLA O UN VALOR CRÍTICO COMO EL ESFUERZO DE PRE CONSOLIDACIÓN.
• RELACIÓN DE VACÍOS: EL SUELO ES MAS DEFORMABLE MIENTRAS MAS ALTA SEA SU RELACIÓN DE
VACÍOS.
• HISTORIA DE CARGAS: LOS SUELOS SON MENOS COMPRESIBLES EN EL RANGO DE ESFUERZOS QUE HAN
SOPORTADO ANTERIORMENTE EN SU HISTORIA, SEA QUE HAYAN SIDO INDUCIDOS POR CONDICIONES
GEOLÓGICAS O POR PRECARGA.

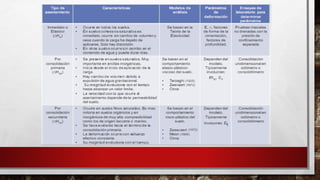

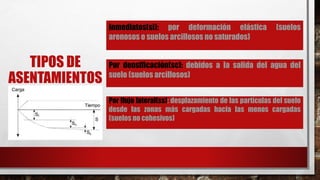

5. TIPOS DE
ASENTAMIENTOS
Inmediatos(si): por deformación elástica (suelos
arenosos o suelos arcillosos no saturados)
Por densificación(sc): debidos a la salida del agua del
suelo (suelos arcillosos)
Por flujo lateral(ss): desplazamiento de las partículas del suelo
desde las zonas más cargadas hacia las menos cargadas
(suelos no cohesivos)

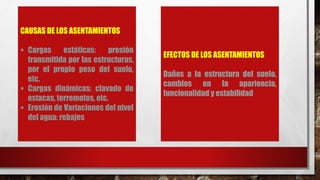

7. CAUSAS DE LOS ASENTAMIENTOS
 Cargas estáticas: presión
transmitida por las estructuras,
por el propio peso del suelo,
etc.
 Cargas dinámicas: clavado de
estacas, terremotos, etc.
 Erosión de Variaciones del nivel
del agua: rebajes
EFECTOS DE LOS ASENTAMIENTOS
Daños a la estructura del suelo,
cambios en la apariencia,
funcionalidad y estabilidad

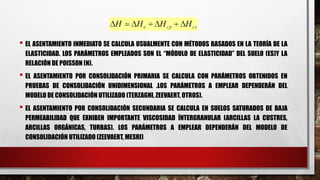

8. • EL ASENTAMIENTO INMEDIATO SE CALCULA USUALMENTE CON MÉTODOS BASADOS EN LA TEORÍA DE LA
ELASTICIDAD. LOS PARÁMETROS EMPLEADOS SON EL “MÓDULO DE ELASTICIDAD” DEL SUELO (ES)Y LA
RELACIÓN DE POISSON (Ν).
• EL ASENTAMIENTO POR CONSOLIDACIÓN PRIMARIA SE CALCULA CON PARÁMETROS OBTENIDOS EN
PRUEBAS DE CONSOLIDACIÓN UNIDIMENSIONAL .LOS PARÁMETROS A EMPLEAR DEPENDERÁN DEL
MODELO DE CONSOLIDACIÓN UTILIZADO (TERZAGHI, ZEEVAERT, OTROS).
• EL ASENTAMIENTO POR CONSOLIDACIÓN SECUNDARIA SE CALCULA EN SUELOS SATURADOS DE BAJA
PERMEABILIDAD QUE EXHIBEN IMPORTANTE VISCOSIDAD ÍNTERGRANULAR (ARCILLAS LA CUSTRES,
ARCILLAS ORGÁNICAS, TURBAS). LOS PARÁMETROS A EMPLEAR DEPENDERÁN DEL MODELO DE
CONSOLIDACIÓN UTILIZADO (ZEEVAERT, MESRI)

9. CIMENTACIÓN FLEXIBLE:
• REACCIÓN DEL SUELO UNIFORME.
• ASENTAMIENTO NO UNIFORME.
• LA ESTRUCTURA SE AJUSTA A LA DEFORMACIÓN DEL
SUELO.
CIMENTACIÓN RÍGIDA:
• ASENTAMIENTO UNIFORME.
• PRESIÓN DE CONTACTO DE CONTACTO NO UNIFORME.
• LA REACCIÓN DEL SUELO SE AJUSTA A UN
ASENTAMIENTO UNIFORME Y POR TANTO HAY
CONCENTRACIONES DE ESFUERZOS DE CONTACTO

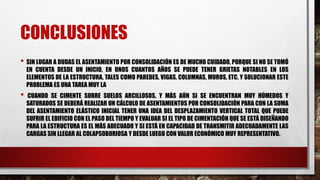

10. CONCLUSIONES
• SIN LUGAR A DUDAS EL ASENTAMIENTO POR CONSOLIDACIÓN ES DE MUCHO CUIDADO, PORQUE SI NO SE TOMÓ
EN CUENTA DESDE UN INICIO, EN UNOS CUANTOS AÑOS SE PUEDE TENER GRIETAS NOTABLES EN LOS
ELEMENTOS DE LA ESTRUCTURA, TALES COMO PAREDES, VIGAS, COLUMNAS, MUROS, ETC. Y SOLUCIONAR ESTE
PROBLEMA ES UNA TAREA MUY LA
• CUANDO SE CIMENTE SOBRE SUELOS ARCILLOSOS, Y MÁS AÚN SI SE ENCUENTRAN MUY HÚMEDOS Y
SATURADOS SE DEBERÁ REALIZAR UN CÁLCULO DE ASENTAMIENTOS POR CONSOLIDACIÓN PARA CON LA SUMA
DEL ASENTAMIENTO ELÁSTICO INICIAL TENER UNA IDEA DEL DESPLAZAMIENTO VERTICAL TOTAL QUE PUEDE
SUFRIR EL EDIFICIO CON EL PASO DEL TIEMPO Y EVALUAR SI EL TIPO DE CIMENTACIÓN QUE SE ESTÁ DISEÑANDO
PARA LA ESTRUCTURA ES EL MÁS ADECUADO Y SI ESTÁ EN CAPACIDAD DE TRANSMITIR ADECUADAMENTE LAS
CARGAS SIN LLEGAR AL COLAPSOBORIOSA Y DESDE LUEGO CON VALOR ECONÓMICO MUY REPRESENTATIVO.

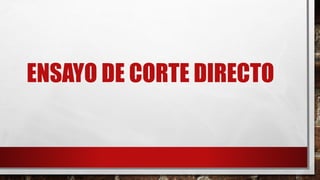

11. ENSAYO DE CORTE DIRECTO

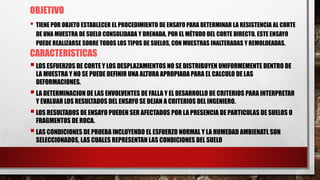

12. OBJETIVO
• TIENE POR OBJETO ESTABLECER EL PROCEDIMIENTO DE ENSAYO PARA DETERMINAR LA RESISTENCIA AL CORTE
DE UNA MUESTRA DE SUELO CONSOLIDADA Y DRENADA, POR EL MÉTODO DEL CORTE DIRECTO. ESTE ENSAYO
PUEDE REALIZARSE SOBRE TODOS LOS TIPOS DE SUELOS, CON MUESTRAS INALTERADAS Y REMOLDEADAS.
CARACTERISTICAS
LOS ESFUERZOS DE CORTE Y LOS DESPLAZAMIENTOS NO SE DISTRIBUYEN UNIFORMEMENTE DENTRO DE
LA MUESTRA Y NO SE PUEDE DEFINIR UNA ALTURA APROPIADAPARA EL CALCULO DE LAS
DEFORMACIONES.
LA DETERMINACION DE LAS ENVOLVENTES DE FALLA Y EL DESARROLLO DE CRITERIOS PARA INTERPRETAR
Y EVALUAR LOS RESULTADOS DEL ENSAYO SE DEJAN A CRITERIOS DEL INGENIERO.
LOS RESULTADOS DE ENSAYO PUEDEN SER AFECTADOS POR LA PRESENCIA DE PARTICULAS DE SUELOS O
FRAGMENTOS DE ROCA.
LAS CONDICIONES DE PRUEBA INCLUYENDO EL ESFUERZO NORMAL Y LA HUMEDAD AMBIENATL SON
SELECCIONADOS, LAS CUALES REPRESENTAN LAS CONDICIONES DEL SUELO

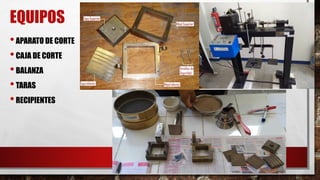

13. EQUIPOS
•APARATO DE CORTE
•CAJA DE CORTE
•BALANZA
•TARAS
•RECIPIENTES

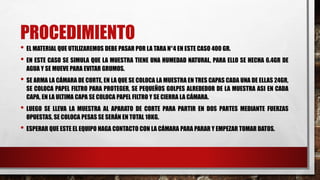

14. PROCEDIMIENTO
• EL MATERIAL QUE UTILIZAREMOS DEBE PASAR POR LA TARA N°4 EN ESTE CASO 400 GR.
• EN ESTE CASO SE SIMULA QUE LA MUESTRA TIENE UNA HUMEDAD NATURAL, PARA ELLO SE HECHA 6.4GR DE
AGUA Y SE MUEVE PARA EVITAR GRUMOS.
• SE ARMA LA CÁMARA DE CORTE, EN LA QUE SE COLOCA LA MUESTRA EN TRES CAPAS CADA UNA DE ELLAS 24GR,
SE COLOCA PAPEL FILTRO PARA PROTEGER, SE PEQUEÑOS GOLPES ALREDEDOR DE LA MUESTRA ASI EN CADA
CAPA, EN LA ULTIMA CAPA SE COLOCA PAPEL FILTRO Y SE CIERRA LA CÁMARA.
• LUEGO SE LLEVA LA MUESTRA AL APARATO DE CORTE PARA PARTIR EN DOS PARTES MEDIANTE FUERZAS
OPUESTAS, SE COLOCA PESAS SE SERÁN EN TOTAL 18KG.
• ESPERAR QUE ESTE EL EQUIPO HAGA CONTACTO CON LA CÁMARA PARA PARAR Y EMPEZAR TOMAR DATOS.

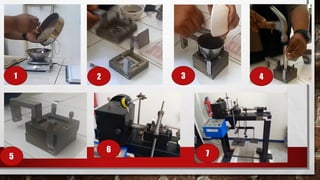

15. 1 2 3 4
5
6 7

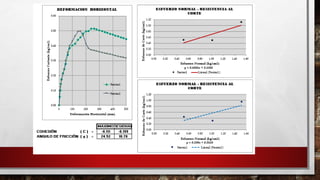

16. CÁLCULOS

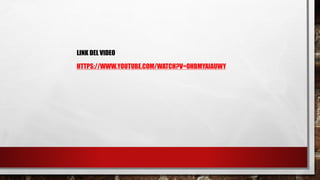

18. HTTPS://WWW.YOUTUBE.COM/WATCH?V=OHBMYAIAUWY
LINK DEL VIDEO
