Asentamientos
1. ASENTAMIENTOS
ASIGNATURA: MECÁNICA DE SUELOS II
CATEDRÁTICO: ING. PEDRO MAQUERA CRUZ
ESTUDIANTES: EST. ANDREA SOTO MOSTTO
UNIVERDIDAD PRIVADA DE TACNA
FACULTAD DE INGENIERÍA
ESCUELA PROFESIONAL DE INGENIERÍA CIVIL
2. ASENTAMIENTOSDEFINICIÓN
En la mayoría de los casos de construcción, el
subsuelo no es homogéneo y la carga soportada por
varias cimentaciones superficiales de una
estructura dada puede variar en gran medida.
Como resultado, es razonable esperar grados
diversos de asentamientos en partes diferentes de
un edificio dado.
Es un movimiento descendente vertical del terreno
(subsidencia) debido a la aplicación de cargas que
causan cambios en las tensiones dentro del
terreno.

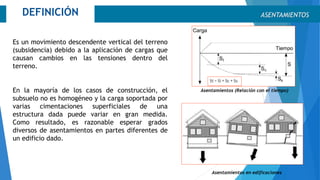

Asentamientos (Relación con el tiempo)
Asentamientos en edificaciones

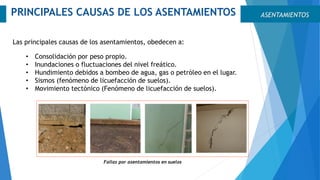

3. ASENTAMIENTOSPRINCIPALES CAUSAS DE LOS ASENTAMIENTOS
Las principales causas de los asentamientos, obedecen a:
• Consolidación por peso propio.
• Inundaciones o fluctuaciones del nivel freático.
• Hundimiento debidos a bombeo de agua, gas o petróleo en el lugar.
• Sismos (fenómeno de licuefacción de suelos).
• Movimiento tectónico (Fenómeno de licuefacción de suelos).
Fallas por asentamientos en suelos
4. • Asentamiento Elástico
• Asentamiento por consolidación primaria
• Asentamiento por consolidación secundaria.

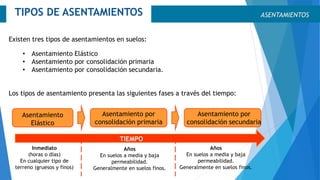

ASENTAMIENTOSTIPOS DE ASENTAMIENTOS
Existen tres tipos de asentamientos en suelos:
Los tipos de asentamiento presenta las siguientes fases a través del tiempo:
Asentamiento
Elástico
Asentamiento por
consolidación primaria
Asentamiento por
consolidación secundaria
TIEMPO
Inmediato
(horas o días)
En cualquier tipo de
terreno (gruesos y finos)
Años
En suelos a media y baja
permeabilidad.
Generalmente en suelos finos.
Años
En suelos a media y baja
permeabilidad.
Generalmente en suelos finos.
5. La compresión ocurre de inmediato después la
aplicación de la carga.
Movimiento vertical debido a la deformación
(vertical) elástica del medio poroso.
En esto tipo de asentamiento la deformación
elástica vertical es relevante a otra deformación.
ASENTAMIENTOSASENTAMIENTO ELÁSTICO
ASENTAMIENTO ELÁSTICO O INMEDIATO (Si).-
6. El incremento de carga, debido a la compresión y
deformación elástica, crea un incremento de presión
hidrostática en el medio poroso.
Este exceso de presión de poro puede reducirse en el
tiempo debido a una expulsión gradual de agua.
La expulsión de agua produce un cambio de volumen
que es dependiente del tiempo

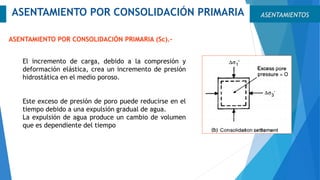

ASENTAMIENTOSASENTAMIENTO POR CONSOLIDACIÓN PRIMARIA
ASENTAMIENTO POR CONSOLIDACIÓN PRIMARIA (Sc).-
7. Asentamiento elástico que se activa después de que toda el agua drenable
haya sido expulsada del suelo.

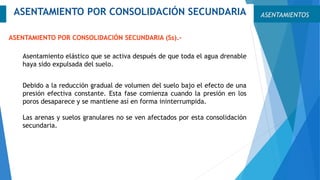

ASENTAMIENTOSASENTAMIENTO POR CONSOLIDACIÓN SECUNDARIA
ASENTAMIENTO POR CONSOLIDACIÓN SECUNDARIA (Ss).-
Debido a la reducción gradual de volumen del suelo bajo el efecto de una
presión efectiva constante. Esta fase comienza cuando la presión en los
poros desaparece y se mantiene así en forma ininterrumpida.
Las arenas y suelos granulares no se ven afectados por esta consolidación
secundaria.

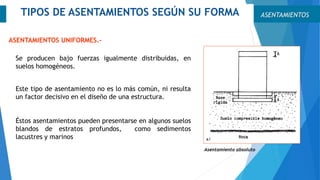

8. Se producen bajo fuerzas igualmente distribuidas, en
suelos homogéneos.
ASENTAMIENTOSTIPOS DE ASENTAMIENTOS SEGÚN SU FORMA
ASENTAMIENTOS UNIFORMES.-
Este tipo de asentamiento no es lo más común, ni resulta
un factor decisivo en el diseño de una estructura.
Éstos asentamientos pueden presentarse en algunos suelos
blandos de estratos profundos, como sedimentos
lacustres y marinos
Asentamiento absoluto

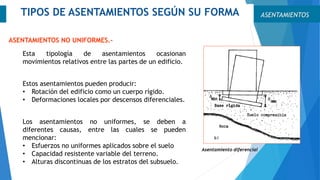

9. Esta tipología de asentamientos ocasionan
movimientos relativos entre las partes de un edificio.
Estos asentamientos pueden producir:
• Rotación del edificio como un cuerpo rígido.
• Deformaciones locales por descensos diferenciales.
Los asentamientos no uniformes, se deben a
diferentes causas, entre las cuales se pueden
mencionar:
• Esfuerzos no uniformes aplicados sobre el suelo
• Capacidad resistente variable del terreno.
• Alturas discontinuas de los estratos del subsuelo.
ASENTAMIENTOSTIPOS DE ASENTAMIENTOS SEGÚN SU FORMA
ASENTAMIENTOS NO UNIFORMES.-
Asentamiento diferencial

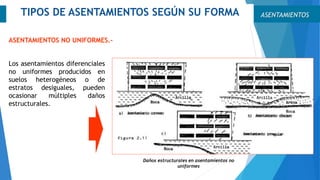

10. Los asentamientos diferenciales
no uniformes producidos en
suelos heterogéneos o de
estratos desiguales, pueden
ocasionar múltiples daños
estructurales.
ASENTAMIENTOSTIPOS DE ASENTAMIENTOS SEGÚN SU FORMA
ASENTAMIENTOS NO UNIFORMES.-
Daños estructurales en asentamientos no
uniformes

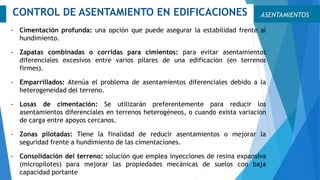

11. ASENTAMIENTOSCONTROL DE ASENTAMIENTO EN EDIFICACIONES
- Cimentación profunda: una opción que puede asegurar la estabilidad frente al
hundimiento.
- Zapatas combinadas o corridas para cimientos: para evitar asentamientos
diferenciales excesivos entre varios pilares de una edificación (en terrenos
firmes).
- Emparrillados: Atenúa el problema de asentamientos diferenciales debido a la
heterogeneidad del terreno.
- Losas de cimentación: Se utilizarán preferentemente para reducir los
asentamientos diferenciales en terrenos heterogéneos, o cuando exista variación
de carga entre apoyos cercanos.
- Zonas pilotadas: Tiene la finalidad de reducir asentamientos o mejorar la
seguridad frente a hundimiento de las cimentaciones.
- Consolidación del terreno: solución que emplea inyecciones de resina expansiva
(micropilotes) para mejorar las propiedades mecánicas de suelos con baja
capacidad portante

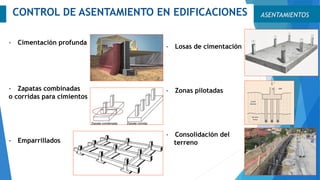

12. ASENTAMIENTOSCONTROL DE ASENTAMIENTO EN EDIFICACIONES
- Losas de cimentación
- Zonas pilotadas
- Consolidación del
terreno
- Cimentación profunda
- Zapatas combinadas
o corridas para cimientos
- Emparrillados

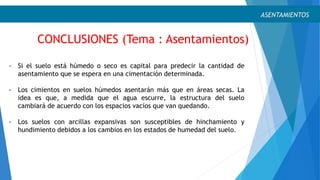

13. CONCLUSIONES (Tema : Asentamientos)
ASENTAMIENTOS
- Si el suelo está húmedo o seco es capital para predecir la cantidad de
asentamiento que se espera en una cimentación determinada.
- Los cimientos en suelos húmedos asentarán más que en áreas secas. La
idea es que, a medida que el agua escurre, la estructura del suelo
cambiará de acuerdo con los espacios vacíos que van quedando.
- Los suelos con arcillas expansivas son susceptibles de hinchamiento y
hundimiento debidos a los cambios en los estados de humedad del suelo.
15. TRABAJO DE LABORATORIO: ENSAYO DE CORTE DIRECTO
ENSAYO DE CORTE DIRECTO
Éste ensayo se realiza para la determinación de la
resistencia al corte de un suelo. Esta prueba es
realizada mediante la deformación de un espécimen en
un rango de deformación controlada. Generalmente se
realiza un mínimo de 3 pruebas, cada una bajo
diferente carga normal para determinar el efecto sobre
la resistencia y desplazamiento, y las propiedades
resistentes.

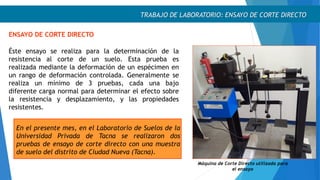

Máquina de Corte Directo utilizada para
el ensayo
En el presente mes, en el Laboratorio de Suelos de la
Universidad Privada de Tacna se realizaron dos
pruebas de ensayo de corte directo con una muestra
de suelo del distrito de Ciudad Nueva (Tacna).
16. TRABAJO DE LABORATORIO: ENSAYO DE CORTE DIRECTO
MATERIALES UTILIZADOS:
- Muestra de suelo
- Tamiz N°4
- Caja de corte de acero inoxidable
- Recipientes
- Brocha
- Agua
- Balanza

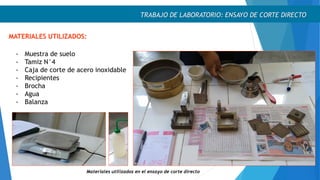

Materiales utilizados en el ensayo de corte directo

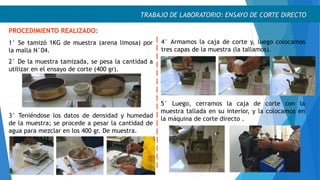

17. TRABAJO DE LABORATORIO: ENSAYO DE CORTE DIRECTO
PROCEDIMIENTO REALIZADO:
1° Se tamizó 1KG de muestra (arena limosa) por
la malla N°04.
2° De la muestra tamizada, se pesa la cantidad a
utilizar en el ensayo de corte (400 gr).
3° Teniéndose los datos de densidad y humedad
de la muestra; se procede a pesar la cantidad de
agua para mezclar en los 400 gr. De muestra.
4° Armamos la caja de corte y, luego colocamos
tres capas de la muestra (la tallamos).
5° Luego, cerramos la caja de corte con la
muestra tallada en su interior, y la colocamos en
la máquina de corte directo .

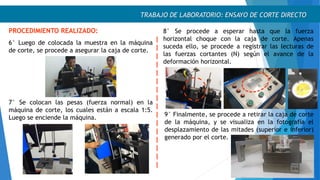

18. TRABAJO DE LABORATORIO: ENSAYO DE CORTE DIRECTO
PROCEDIMIENTO REALIZADO:
6° Luego de colocada la muestra en la máquina
de corte, se procede a asegurar la caja de corte.
7° Se colocan las pesas (fuerza normal) en la
máquina de corte, los cuales están a escala 1:5.
Luego se enciende la máquina.
8° Se procede a esperar hasta que la fuerza
horizontal choque con la caja de corte. Apenas
suceda ello, se procede a registrar las lecturas de
las fuerzas cortantes (N) según el avance de la
deformación horizontal.
9° Finalmente, se procede a retirar la caja de corte
de la máquina, y se visualiza en la fotografía el
desplazamiento de las mitades (superior e inferior)
generado por el corte.

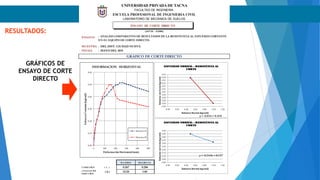

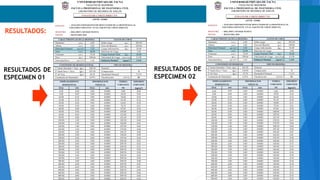

19. ENSAYO
MUESTRA : DEL DIST. CIUDAD NUEVA
FECHA : MAYO DEL 2019
Diametro (cm.) 6.00 Sobre carga (gr.) 503.50
Altura (cm.) 2.00 Peso de Muestra (gr.) 109.66
Densidad Natural (gr/cm3
) 1.52 Carga Adicionada (kg.) 18.00
Area (cm2
) 36.00 Relación de Carga 0.50
Volumen (cm3
) 72.00 Carga Normal Total (kg.) 18.00
Peso (gr.) 109.66 Velocidad de Carga (mm/min) 0.138
Densidad Seca (gr/cm3
) 1.42 Esfuerzo Normal (kg/cm
2
) 0.500
P. Suelo Humedo + Tara (gr.) 240.30 Natural
P. Suelo Seco + Taca (gr.) 227.60 Compactado X
P. de Tara (gr.) 45.30 Humedad Natural 7.13%
Contenido de Humedad 6.97% Clacificación (SUCS) SC
DIAL DIAL mm
0.00 0.00 0.0000 0.00
5.00 0.00 0.0000 0.06
10.00 0.00 0.0000 0.10
15.00 0.00 0.0000 0.14
20.00 0.00 0.0000 0.18
30.00 0.00 0.0000 0.21
40.00 0.00 0.0000 0.24
50.00 0.00 0.0000 0.28
65.00 0.00 0.0000 0.34
80.00 0.00 0.0000 0.38
100.00 0.00 0.0000 0.40
120.00 0.00 0.0000 0.41
140.00 0.00 0.0000 0.44
160.00 0.00 0.0000 0.46
180.00 0.00 0.0000 0.48
200.00 0.00 0.0000 0.50
220.00 0.00 0.0000 0.50
240.00 0.00 0.0000 0.51
260.00 0.00 0.0000 0.52
280.00 0.00 0.0000 0.51
300.00 0.00 0.0000 0.50
320.00 0.00 0.0000 0.50
340.00 0.00 0.0000 0.49
360.00 0.00 0.0000 0.49
380.00 0.00 0.0000 0.48
400.00 0.00 0.0000 0.47
420.00 0.00 0.0000 0.47
440.00 0.00 0.0000 0.46
460.00 0.00 0.0000 0.46
480.00 0.00 0.0000 0.45
500.00 0.00 0.0000 0.44
0.20
0.30
0.40
0.15
ESFUERZO
CORTANTE
(kg/cm2
)
DESPLAZAMIENTO
HORIZONTAL
FUERZA
CORTANTE
(N)
0.000.00
0.05 20.20
35.600.10
0.50
0.65
3.20
1.00
1.20
1.40
1.60
1.80
2.00
2.20
2.40
2.60
2.80
3.00
0.80
4.60
4.80
5.00
51.20
62.60
76.70
87.50
100.80
123.80
141.00
3.40
3.60
3.80
4.00
4.20
4.40
209.30
149.20
155.80
167.00
175.00
186.70
194.50
197.60
206.40
209.30
209.30
209.30
209.30
209.30
209.30
209.30
209.30
209.30
209.30
209.30
209.30
DEFORMACION
VERTICAL
mm
UNIVERSIDAD PRIVADA DE TACNA
FACULTAD DE INGENIERIA
ESCUELA PROFESIONAL DE INGENIERIA CIVIL
LABORATORIO DE MECÁNICA DE SUELOS
(ASTM - D3080)
CARACTERISTICAS DE LA MUESTRA DATOS DE CORTE
CONTENIDO DE HUMEDAD FINAL TIPO DE MUESTRA
: ANALISIS COMPARATIVO DE RESULTADOS DE LA RESISTENCIA AL
ESFUERZO CORTANTE EN EL EQUIPO DE CORTE DIRECTO.
ENSAYO DE CORTE DIRECTO
“VERITAS ET VITA”
ENSAYO
MUESTRA : DEL DIST. CIUDAD NUEVA
FECHA : MAYO DEL 2019
Diametro (cm.) 6.00 Sobre carga (gr.) 503.50
Altura (cm.) 2.00 Peso de Muestra (gr.) 109.66
Densidad Natural (gr/cm3
) 1.52 Carga Adicionada (kg.) 36.00
Area (cm2
) 36.00 Relación de Carga 1.00
Volumen (cm3
) 72.00 Carga Normal Total (kg.) 36.00
Peso (gr.) 109.66 Velocidad de Carga (mm/min) 0.138
Densidad Seca (gr/cm3
) 1.43 Esfuerzo Normal (kg/cm
2
) 1.000
P. Suelo Humedo + Tara (gr.) 143.50 Natural
P. Suelo Seco + Taca (gr.) 136.80 Compactado X
P. de Tara (gr.) 37.70 Humedad Natural 7.13%
Contenido de Humedad 6.76% Clacificación (SUCS) SC
DIAL DIAL mm
0.00 0.00 0.0000 0.00
5.00 0.00 0.0000 0.10
10.00 0.00 0.0000 0.12
15.00 0.00 0.0000 0.14
20.00 0.00 0.0000 0.17
30.00 0.00 0.0000 0.21
40.00 0.00 0.0000 0.24
50.00 0.00 0.0000 0.30
65.00 0.00 0.0000 0.35
80.00 0.00 0.0000 0.40
100.00 0.00 0.0000 0.43
120.00 0.00 0.0000 0.46
140.00 0.00 0.0000 0.50
160.00 0.00 0.0000 0.50
180.00 0.00 0.0000 0.47
200.00 0.00 0.0000 0.41
220.00 0.00 0.0000 0.38
240.00 0.00 0.0000 0.37
260.00 0.00 0.0000 0.37
280.00 0.00 0.0000 0.36
300.00 0.00 0.0000 0.36
320.00 0.00 0.0000 0.36
340.00 0.00 0.0000 0.35
360.00 0.00 0.0000 0.35
380.00 0.00 0.0000 0.34
400.00 0.00 0.0000 0.34
420.00 0.00 0.0000 0.33
440.00 0.00 0.0000 0.33
460.00 0.00 0.0000 0.33
480.00 0.00 0.0000 0.32
500.00 0.00 0.0000 0.32
UNIVERSIDAD PRIVADA DE TACNA
FACULTAD DE INGENIERIA
ESCUELA PROFESIONAL DE INGENIERIA CIVIL
LABORATORIO DE MECÁNICA DE SUELOS
(ASTM - D3080)
: ANALISIS COMPARATIVO DE RESULTADOS DE LA RESISTENCIA AL
ESFUERZO CORTANTE EN EL EQUIPO DE CORTE DIRECTO.
0.00 0.00
CARACTERISTICAS DE LA MUESTRA DATOS DE CORTE
CONTENIDO DE HUMEDAD TIPO DE MUESTRA
DESPLAZAMIENTO
HORIZONTAL
DEFORMACION
VERTICAL
FUERZA
CORTANTE
(N)
ESFUERZO
CORTANTE
(kg/cm2
)mm
0.05 35.50
0.10 44.20
0.15 51.10
0.20 59.80
0.30 75.50
0.40 87.60
0.50 108.90
0.65 129.30
0.80 147.30
1.00 159.50
1.20 174.70
1.40 188.10
1.60 191.20
1.80 181.60
2.00 162.20
2.20 152.10
2.40 149.40
2.60 149.40
2.80 149.40
3.00 149.40
3.20 149.40
3.40 149.40
3.60 149.40
3.80 149.40
4.00 149.40
4.20 149.40
4.40 149.40
4.60 149.40
4.80 149.40
5.00 149.40
ENSAYO DE CORTE DIRECTO
“VERITAS ET VITA”
RESULTADOS:
RESULTADOS DE
ESPECIMEN 01
RESULTADOS DE
ESPECIMEN 02
20. RESULTADOS:
GRÁFICOS DE
ENSAYO DE CORTE
DIRECTO
ENSAYO
MUESTRA : DEL DIST. CIUDAD NUEVA
FECHA : MAYO DEL 2019
M A XIM O R ES ID UA L
C OHES IÓN ( C ) 0.267 0.286
( f ) 12.24 1.66A N GULO D E
F R IC C IÓN
GRAFICO DE CORTE DIRECTO
UNIVERSIDAD PRIVADA DE TACNA
FACULTAD DE INGENIERIA
ESCUELA PROFESIONAL DE INGENIERIA CIVIL
LABORATORIO DE MECÁNICA DE SUELOS
(ASTM - D3080)
: ANALISIS COMPARATIVO DE RESULTADOS DE LA RESISTENCIA AL ESFUERZO CORTANTE
EN EL EQUIPO DE CORTE DIRECTO.
ENSAYO DE CORTE DIRECTO
0.00
0.10
0.20
0.30
0.40
0.50
0.60
0 100 200 300 400 500
EsfuerzoCortante(kg/cm2)
Deformación Horizontal(mm)
DEFORMACION HORIZONTAL
Muestra 01
Muestra 02
y = -0.035x+ 0.5331
0.50
0.50
0.50
0.50
0.50
0.51
0.51
0.51
0.51
0.51
0.52
0.52
0.00 0.20 0.40 0.60 0.80 1.00 1.20
EsfuersodeCorte(kg/cm2)
Esfuerzo Normal (kg/cm2)
ESFUERZO NORMAL - RESISTENCIA AL
CORTE
y = -0.2544x + 0.5717
0.00
0.05
0.10
0.15
0.20
0.25
0.30
0.35
0.40
0.45
0.50
0.00 0.20 0.40 0.60 0.80 1.00 1.20
EsfuersodeCorte(kg/cm2)
Esfuerzo Normal (kg/cm2)
ESFUERZO NORMAL - RESISTENCIA AL
CORTE
“VERITAS ET VITA”

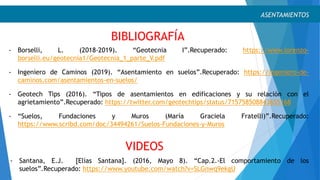

21. VIDEOS
ASENTAMIENTOS
- Borselli, L. (2018-2019). “Geotecnia I”.Recuperado: https://www.lorenzo-
borselli.eu/geotecnia1/Geotecnia_1_parte_V.pdf
- Ingeniero de Caminos (2019). “Asentamiento en suelos”.Recuperado: https://ingeniero-de-
caminos.com/asentamientos-en-suelos/
- Geotech Tips (2016). “Tipos de asentamientos en edificaciones y su relación con el
agrietamiento”.Recuperado: https://twitter.com/geotechtips/status/715758508843655168
- “Suelos, Fundaciones y Muros (María Graciela Fratelli)”.Recuperado:
https://www.scribd.com/doc/34494261/Suelos-Fundaciones-y-Muros
- Santana, E.J. [Elías Santana]. (2016, Mayo 8). “Cap.2.-El comportamiento de los
suelos”.Recuperado: https://www.youtube.com/watch?v=SLGnwq9ekgU
BIBLIOGRAFÍA
