Los muelles son estructuras ubicadas en orillas de playas, mares o ríos que sirven como enlace entre el transporte marítimo y terrestre. Existen varios tipos de muelles, incluyendo muelles de gravedad que resisten por su propio peso, muelles de cajones construidos mediante el dragado de zanjas y el vertido de escollera y grava, y muelles de pilotes construidos hincando pilotes verticales o inclinados en el fondo marino.

1. Generalidades
Por:
Diego Rafael Oros Reyes
Marco Romero Pasillas

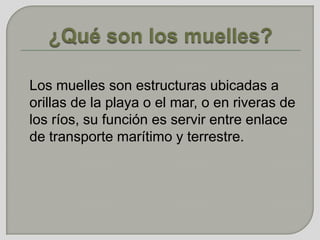

2. Los muelles son estructuras ubicadas a
orillas de la playa o el mar, o en riveras de
los ríos, su función es servir entre enlace
de transporte marítimo y terrestre.

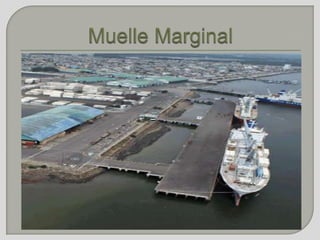

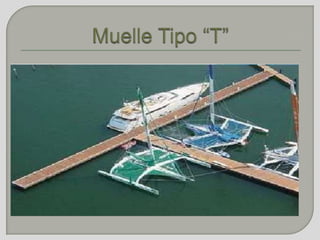

8. De Gravedad
Resisten por gravedad por su propio peso
De Pantalla
Resisten por empotramiento en el
terreno, como muros pantalla

9. MUELLES DE GRAVEDAD:

10. Actuan mediante una estructura de tipo
paramento vertical que realiza la
contencion de terrenos en su cara que
esta en contacto con el material contenido

11. MUELLE DE CAJONES:

12. PROCESO CONSTRUCTIVO:

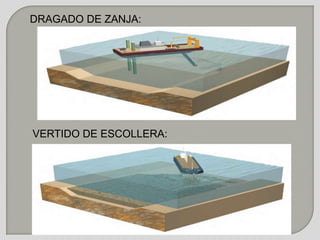

13. DRAGADO DE ZANJA:
VERTIDO DE ESCOLLERA:

14. ENRASE DE GRAVA:
REMOLQUE DE CAJON A SU LUGAR DE FONDEO:

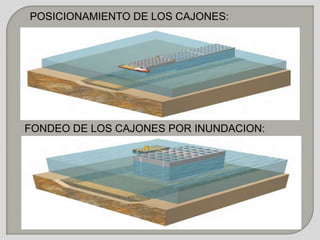

15. POSICIONAMIENTO DE LOS CAJONES:
FONDEO DE LOS CAJONES POR INUNDACION:

16. RELLENOS DE CELDAS DE CAJONES POR MEDIOS
MARITIMOS:
RELLENO DE CAJONES POR MEDIOS TERRESTRES:

17. EJECUCION DE PEDRAPLEN EN TRASDÓS DE
CAJONES:
COLOCACION DE FILTROS:

18. EJECUCION DEL RELLENO GENERAL:
COLADO DE LA SUPERESTRUCTURA:

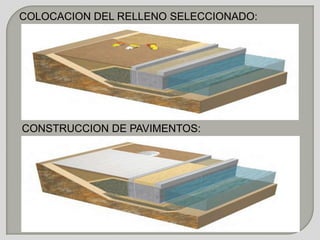

19. CONSTRUCCION DE PAVIMENTOS:
COLOCACION DEL RELLENO SELECCIONADO:

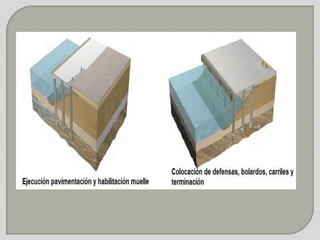

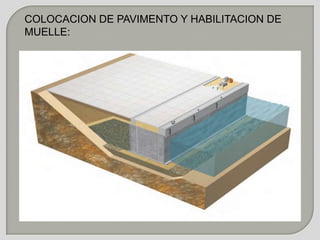

20. COLOCACION DE PAVIMENTO Y HABILITACION DE
MUELLE:

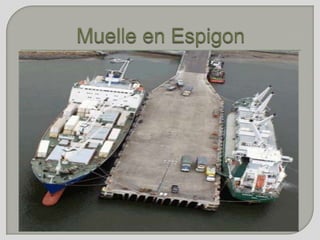

21. Son estructuras aisladas por debajo de las
cuales el terreno tiene el talud nartural. La
dimension horizontal es mas grande que la
vertical.Estos penetran en el mar para
conseguir el calado necesario

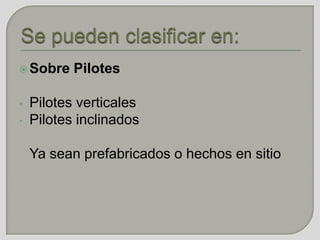

22. Sobre Pilotes
• Pilotes verticales
• Pilotes inclinados
Ya sean prefabricados o hechos en sitio

23. MUELLE DE PILOTES:

24. CONSTRUCCION DE RELLENO DE MOTA DE
TRABAJO:
HINCADO DE LA ENTUBACION:

25. COLOCACION JAULA DE ARMADURA:
EXCAVACION DE PILOTES:

26. ESTRACCION ENTUBACION:
COLADO:

27. DESCABEZADO DE PILOTES Y CONSTRUCCIÓN DE VIGAS DE
TABLERO:

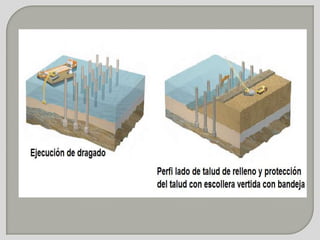

DRAGADO Y PERFI LADO DE TALUD BAJO TABLERO:

28. PROTECCIÓN DEL TALUD Y DEL PIE CON ESCOLLERA VERTIDA CON
BANDEJA:
COLOCACIÓN DE PRELOSAS DEL TABLERO:

29. COLADO DE SUPERESTRUCTURA:
COLOCACIÓN DE RELLENO SELECCIONADO Y COMPACTADO:

30. CONSTRUCCIÓN DE UN MUELLE DE PILOTES A
FLOTE, SOBRE UN FONDOMARINO DE ARENA Y
ROCA.
Hincado de camisa recuperable hasta apoyo en roca y extracción de
materiales.

35. Es la combinacion de los dos tipos
anteriores. Son plataformas horizontales
que se adentran en el mar y en su parte
interior sujetan en parte el terreno natural.

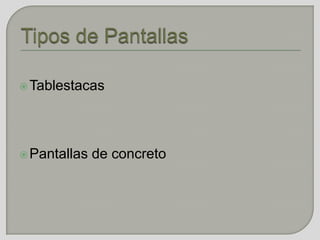

38. Tablestacas
Pantallas de concreto

39. Los muelles con pantallas de
tablestacas son adecuados en
terrenos granulares y que presenten
facilidad para su instalación mediante
hinca.

40. Plataforma terrestre construida
Equipos flotantes

42. Construcción de plataforma

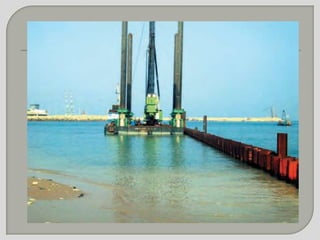

Hincado de pantallas

43. Colocación de tirantes
Relleno de zanjas

44. Dragado del frente del relleno
Protección de escollera

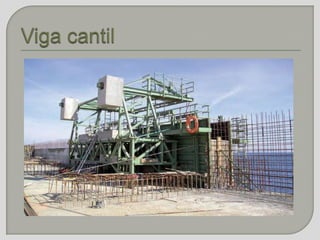

45. Construcción de viga cantil
Pavimentación y habilitación del muelle

52. Las pantallas de concreto construidas
“in situ” son una solución
escasamente utilizada para muelles.

56. Las vigas traseras pueden ir apoyadas
sobre:
• La estructura del muelle.
• Los rellenos de la explanada.
• Pilotes.
