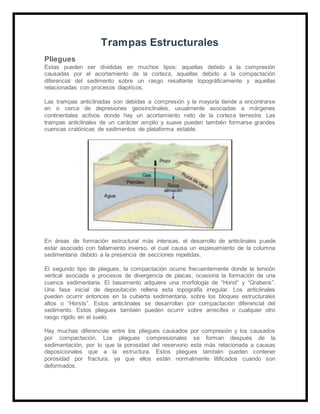

1. Trampas Estructurales
Pliegues
Estas pueden ser divididas en muchos tipos: aquellas debido a la compresión
causadas por el acortamiento de la corteza, aquellas debido a la compactación
diferencial del sedimento sobre un rasgo resaltante topográficamente y aquellas
relacionadas con procesos diapíricos.
Las trampas anticlinadas son debidas a compresión y la mayoría tiende a encontrarse
en o cerca de depresiones geosinclinales, usualmente asociadas a márgenes
continentales activos donde hay un acortamiento neto de la corteza terrestre. Las
trampas anticlinales de un carácter amplio y suave pueden también formarse grandes
cuencas cratónicas de sedimentos de plataforma estable.
En áreas de formación estructural más intensas, el desarrollo de anticlinales puede
estar asociado con fallamiento inverso, el cual causa un espesamiento de la columna
sedimentaria debido a la presencia de secciones repetidas.
El segundo tipo de pliegues, la compactación ocurre frecuentemente donde la tensión
vertical asociada a procesos de divergencia de placas, ocasiona la formación de una
cuenca sedimentaria. El basamento adquiere una morfología de “Horst” y “Grabens”.
Una fase inicial de depositación rellena esta topografía irregular. Los anticlinales
pueden ocurrir entonces en la cubierta sedimentaria, sobre los bloques estructurales
altos o “Horsts”. Estos anticlinales se desarrollan por compactación diferencial del
sedimento. Estos pliegues también pueden ocurrir sobre arrecifes o cualquier otro
rasgo rígido en el suelo.
Hay muchas diferencias entre los pliegues causados por compresión y los causados
por compactación. Los pliegues compresionales se forman después de la
sedimentación, por lo que la porosidad del reservorio esta más relacionada a causas
deposicionales que a la estructura. Estos pliegues también pueden contener
porosidad por fractura, ya que ellos están normalmente litificados cuando son
deformados.

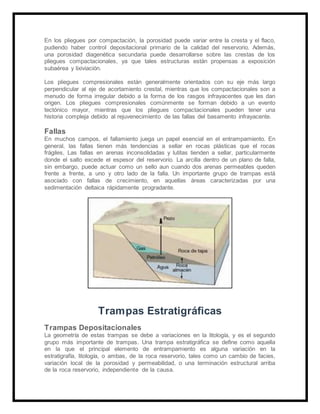

2. En los pliegues por compactación, la porosidad puede variar entre la cresta y el flaco,
pudiendo haber control depositacional primario de la calidad del reservorio. Además,
una porosidad diagenética secundaria puede desarrollarse sobre las crestas de los
pliegues compactacionales, ya que tales estructuras están propensas a exposición
subaérea y lixiviación.
Los pliegues compresionales están generalmente orientados con su eje más largo
perpendicular al eje de acortamiento crestal, mientras que los compactacionales son a
menudo de forma irregular debido a la forma de los rasgos infrayacentes que les dan
origen. Los pliegues compresionales comúnmente se forman debido a un evento
tectónico mayor, mientras que los pliegues compactacionales pueden tener una
historia compleja debido al rejuvenecimiento de las fallas del basamento infrayacente.
Fallas
En muchos campos, el fallamiento juega un papel esencial en el entrampamiento. En
general, las fallas tienen más tendencias a sellar en rocas plásticas que el rocas
frágiles, Las fallas en arenas inconsolidadas y lutitas tienden a sellar, particularmente
donde el salto excede el espesor del reservorio. La arcilla dentro de un plano de falla,
sin embargo, puede actuar como un sello aun cuando dos arenas permeables queden
frente a frente, a uno y otro lado de la falla. Un importante grupo de trampas está
asociado con fallas de crecimiento, en aquellas áreas caracterizadas por una
sedimentación deltaica rápidamente progradante.
Trampas Estratigráficas
Trampas Depositacionales
La geometría de estas trampas se debe a variaciones en la litología, y es el segundo
grupo más importante de trampas. Una trampa estratigráfica se define como aquella
en la que el principal elemento de entrampamiento es alguna variación en la
estratigrafía, litología, o ambas, de la roca reservorio, tales como un cambio de facies,
variación local de la porosidad y permeabilidad, o una terminación estructural arriba
de la roca reservorio, independiente de la causa.

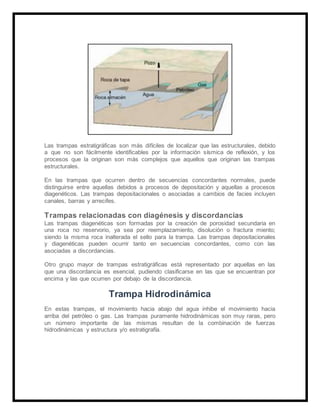

3. Las trampas estratigráficas son más difíciles de localizar que las estructurales, debido
a que no son fácilmente identificables por la información sísmica de reflexión, y los
procesos que la originan son más complejos que aquellos que originan las trampas
estructurales.
En las trampas que ocurren dentro de secuencias concordantes normales, puede
distinguirse entre aquellas debidos a procesos de depositación y aquellas a procesos
diagenéticos. Las trampas depositacionales o asociadas a cambios de facies incluyen
canales, barras y arrecifes.
Trampas relacionadas con diagénesis y discordancias
Las trampas diagenéticas son formadas por la creación de porosidad secundaria en
una roca no reservorio, ya sea por reemplazamiento, disolución o fractura miento;
siendo la misma roca inalterada el sello para la trampa. Las trampas depositacionales
y diagenéticas pueden ocurrir tanto en secuencias concordantes, como con las
asociadas a discordancias.
Otro grupo mayor de trampas estratigráficas está representado por aquellas en las
que una discordancia es esencial, pudiendo clasificarse en las que se encuentran por
encima y las que ocurren por debajo de la discordancia.
Trampa Hidrodinámica
En estas trampas, el movimiento hacia abajo del agua inhibe el movimiento hacia
arriba del petróleo o gas. Las trampas puramente hidrodinámicas son muy raras, pero
un número importante de las mismas resultan de la combinación de fuerzas
hidrodinámicas y estructura y/o estratigrafía.

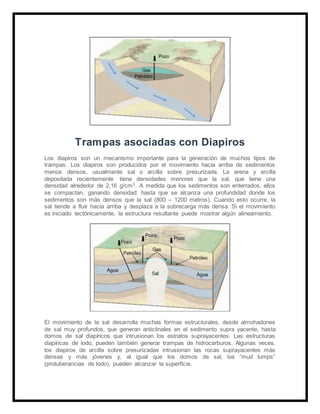

4. Trampas asociadas con Diapiros
Los diapiros son un mecanismo importante para la generación de muchos tipos de
trampas. Los diapiros son producidos por el movimiento hacia arriba de sedimentos
menos densos, usualmente sal o arcilla sobre presurizada. La arena y arcilla
depositada recientemente tiene densidades menores que la sal, que tiene una
densidad alrededor de 2,16 g/cm3. A medida que los sedimentos son enterrados, ellos
se compactan, ganando densidad: hasta que se alcanza una profundidad donde los
sedimentos son más densos que la sal (800 – 1200 metros). Cuando esto ocurre, la
sal tiende a fluir hacia arriba y desplaza a la sobrecarga más densa. Si el movimiento
es iniciado tectónicamente, la estructura resultante puede mostrar algún alineamiento.
El movimiento de la sal desarrolla muchas formas estructurales, desde almohadones
de sal muy profundos, que generan anticlinales en el sedimento supra yacente, hasta
domos de sal diapíricos que intrusionan los estratos suprayacentes. Las estructuras
diapíricas de lodo, pueden también generar trampas de hidrocarburos. Algunas veces,
los diapiros de arcilla sobre presurizadas intrusionan las rocas suprayacentes más
densas y más jóvenes y, al igual que los domos de sal, los “mud lumps”
(protuberancias de lodo), pueden alcanzar la superficie.

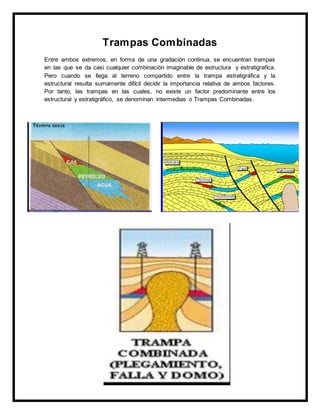

5. Trampas Combinadas
Entre ambos extremos, en forma de una gradación continua, se encuentran trampas
en las que se da casi cualquier combinación imaginable de estructura y estratigrafíca.
Pero cuando se llega al terreno compartido entre la trampa estratigráfica y la
estructural resulta sumamente difícil decidir la importancia relativa de ambos factores.
Por tanto, las trampas en las cuales, no existe un factor predominante entre los
estructural y estratigráfico, se denominan intermedias o Trampas Combinadas.
