Este documento presenta 3 ejercicios de circuitos resonantes. El primero involucra un circuito en serie con L = 58mH y calcula el valor de C y el factor de calidad dados la corriente, voltaje y frecuencia de resonancia. El segundo determina los parámetros de un circuito resonante en paralelo dados su frecuencia de resonancia, ancho de banda y impedancia. El tercero calcula valores como frecuencia de resonancia, ancho de banda y factor de calidad para un circuito en paralelo con valores dados de R, L y C.

1. UNIVERSIDAD FERMIN TOROASIGNACION 4MARIA CAROLINA ESCALONAC.I.: 15.352.758

2. Ejercicio 1

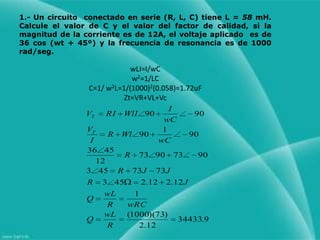

3. 1.- Un circuito conectado en serie (R, L, C) tiene L = 58mH. Calcule el valor de C y el valor del factor de calidad, si la magnitud de la corriente es de 12A, el voltaje aplicado es de 36 cos (wt + 45º) y la frecuencia de resonancia es de 1000 rad/seg.wLI=I/wCw2=1/LCC=1/ w2L=1/(1000)2(0.058)=1.72uFZt=VR+VL+Vc

4. Ejercicio 2

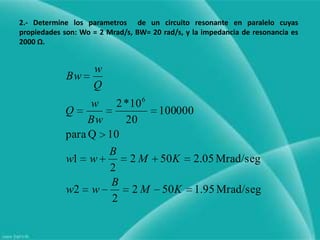

5. 2.- Determine los parametros de un circuito resonante en paralelo cuyas propiedades son: Wo = 2 Mrad/s, BW= 20 rad/s, y la impedancia de resonancia es 2000 Ω.

6. Ejercicio 3

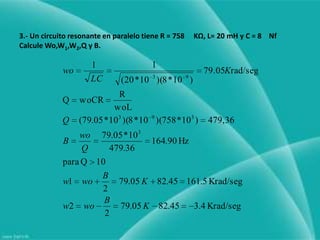

7. 3.- Un circuito resonante en paralelo tiene R = 758 KΩ, L= 20 mH y C = 8 Nf Calcule Wo,W1,W2,Q y B.
