Este documento describe un atenuador variable simple para guía de onda rectangular. Consiste en una lamina resistiva paralela insertada en la cara ancha de la guía. La lamina suele tener forma de cuna o escalonada para minimizar reflexiones. Se construye de un material dieléctrico recubierto de grafito. El documento incluye gráficas que muestran cómo el atenuador reduce la potencia de la señal de entrada a medida que gira el tornillo micrométrico.

1. - Amaro Rafael 20.015.708
- Hernandez Maria 20.393.851
- Perez Kilberth 20.667.437
- Torrivilla Joselyn 20.046.401

2. Uno de los atenuadores variables para guía de
onda rectangular mas sencillo que existen consiste
en una sección de guía en la que se inserta por el
centro de la cara ancha una lamina resistiva
paralela al plano E, tal y como se muestra en la
figura.

3. Generalmente la lamina resistiva adopta
formas de cuna o formas escalonada para
minimizar reflexiones, y esta construido a partir de
un material dieléctrico de aproximadamente 1 mm
de espesor que se recubre de una mezcla de
grafito y adherente

4.  1.La atenuación se expresa en decibeles de potencia relativa. Como
regla general, una plataforma de 3dB reduce la potencia a la mitad, 6dB
a una cuarta parte, 10dB a una décima, una centésima de 20dB, 30dBa
1/1000 y así sucesivamente. Para el voltaje se duplica la dBs así que por
ejemplo 6dB es la mitad de la tensión.
 2. Ancho de banda de frecuencia, por ejemplo, DC-18GHz.
 3.Disipación de energía depende del área de la masa y la superficie de la
resistencia de materiales, así como posibles aletas de refrigeración
adicionales.
 4. ROE (Relación de Onda Estacionaria) es la razón de onda estacionaria
de puertos de entrada y de salida.
 5. Precisión.
 6.Repetibilidad.

6. ATENUADOR
En la grafica se 0
observan dos señales,
en donde la azul es la -10
señal de entrada y la
rosada es la señal de -20
salida atenuada, se DB(|S[1,1]|) ~
nota como la señal -30
ATENUADOR
DB(|S[2,1]|) ~
redujo su densidad de ATENUADOR
DB(|S[3,1]|)
potencia a tal punto -40
ATENUADOR
que quedo en línea 18 19 20 21 22
recta
Frequency (GHz)

7.  Esta imagen es la
representación del
2
atenuador variable en
microwave antes de que
sea reproducida la 1
simulación
3

8.  Representación del
atenuador variable desde
otro plano antes de
reproducir la simulación,
no se observa ningún flujo
de señal, solo el atenuador
variable en si.

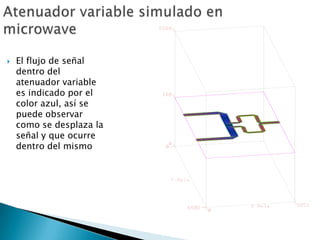

9.  El flujo de señal
dentro del
atenuador variable
es indicado por el
color azul, así se
puede observar
como se desplaza la
señal y que ocurre
dentro del mismo

10.  Reproducción del
atenuador variable
desde otro plano, de
igual forma la señal
es representada la
simulación por el
color azul. En la
imagen se nota su
flujo dentro del
atenuador

11.  Como se realizo un atenuador variable, en el software
utilizado no se pudieron apreciar los cálculos de la
atenuación que tendrá este sobre la guía de onda, todo
dependerá del aumento o disminución que se le den al
tornillo micrométrico para que aumente o disminuya la
pequeña protuberancia dieléctrica que este posee, ya que a
medida que vaya girando, la atenuación dentro de la guía
cambiara. Esto se puede apreciar en la grafica del atenuador
variable, que es una línea recta, porque mientras baje limitara
la señal en su amplitud, es decir creara reducción en la
densidad de potencia de la señal. Esta simulación solo nos
mostrara el flujo de la señal dentro del atenuador variable y
como dicho atenuador cambia la señal de entrada en su
salida.
