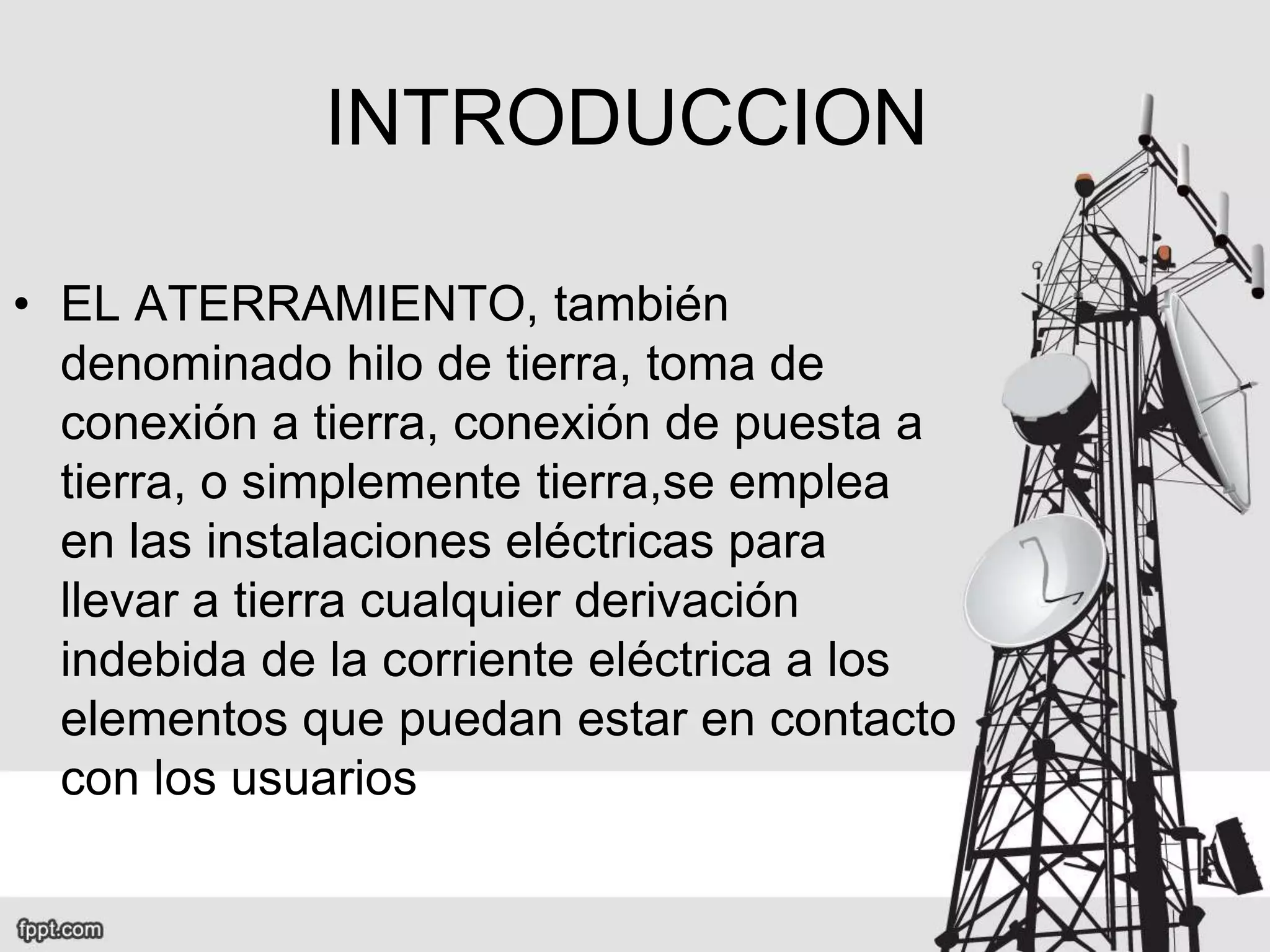

2. INTRODUCCION
• EL ATERRAMIENTO, también
denominado hilo de tierra, toma de
conexión a tierra, conexión de puesta a
tierra, o simplemente tierra,se emplea
en las instalaciones eléctricas para
llevar a tierra cualquier derivación
indebida de la corriente eléctrica a los
elementos que puedan estar en contacto
con los usuarios

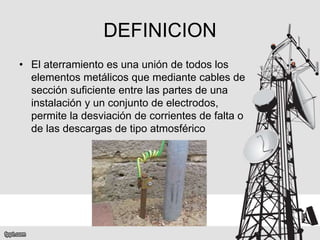

3. DEFINICION
• El aterramiento es una unión de todos los
elementos metálicos que mediante cables de
sección suficiente entre las partes de una
instalación y un conjunto de electrodos,
permite la desviación de corrientes de falta o
de las descargas de tipo atmosférico
4. TOMA A TIERRA
• La toma a tierra es un sistema de protección
al usuario de los aparatos conectados a la
red eléctrica. Consiste en una pieza
metálica, conocida como pica, electrodo o
jabalina, enterrada en suelo con poca
resistencia
• Cualquier contacto directo o por humedades,
en el interior del aparato eléctrico, que
alcance sus partes metálicas con conexión a
la toma a tierra encontrará por ella un
camino de poca resistencia

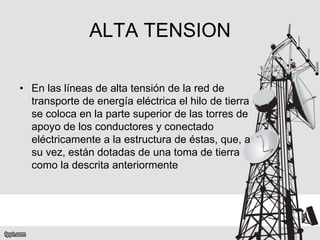

5. ALTA TENSION
• En las líneas de alta tensión de la red de
transporte de energía eléctrica el hilo de tierra
se coloca en la parte superior de las torres de
apoyo de los conductores y conectado
eléctricamente a la estructura de éstas, que, a
su vez, están dotadas de una toma de tierra
como la descrita anteriormente

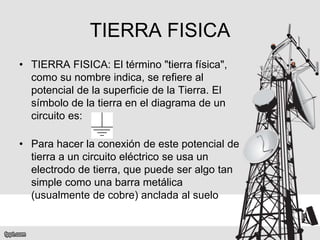

6. TIERRA FISICA
• TIERRA FISICA: El término "tierra física",
como su nombre indica, se refiere al
potencial de la superficie de la Tierra. El
símbolo de la tierra en el diagrama de un
circuito es:
• Para hacer la conexión de este potencial de
tierra a un circuito eléctrico se usa un
electrodo de tierra, que puede ser algo tan
simple como una barra metálica
(usualmente de cobre) anclada al suelo

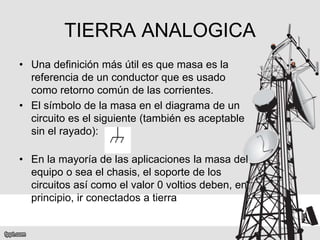

7. TIERRA ANALOGICA
• Una definición más útil es que masa es la
referencia de un conductor que es usado
como retorno común de las corrientes.
• El símbolo de la masa en el diagrama de un
circuito es el siguiente (también es aceptable
sin el rayado):
• En la mayoría de las aplicaciones la masa del
equipo o sea el chasis, el soporte de los
circuitos así como el valor 0 voltios deben, en
principio, ir conectados a tierra

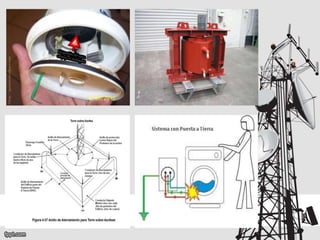

8. TIPOS DE ATERRAMIENTO
• Sistema a tierra de corriente alterna
Es el más común, y que la podemos
encontrar en edificios, hogares, producida
por la diferencia de voltaje o corriente que
tienen los circuitos eléctricos que trabajan
con este voltaje alterno.
• Duchas eléctricas.
• Refrigeradores.
• Transformadores.
• Aparatos de telecomunicaciones.
• Lavadoras.
9.

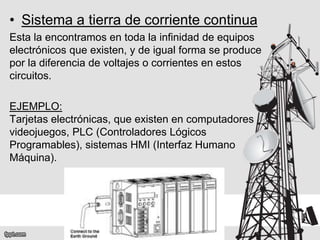

10. • Sistema a tierra de corriente continua
Esta la encontramos en toda la infinidad de equipos
electrónicos que existen, y de igual forma se produce
por la diferencia de voltajes o corrientes en estos
circuitos.
EJEMPLO:
Tarjetas electrónicas, que existen en computadores
videojuegos, PLC (Controladores Lógicos
Programables), sistemas HMI (Interfaz Humano
Máquina).

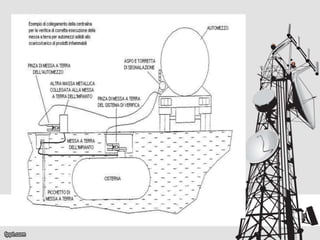

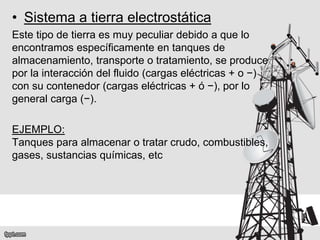

11. • Sistema a tierra electrostática
Este tipo de tierra es muy peculiar debido a que lo
encontramos específicamente en tanques de
almacenamiento, transporte o tratamiento, se produce
por la interacción del fluido (cargas eléctricas + o −)
con su contenedor (cargas eléctricas + ó −), por lo
general carga (−).
EJEMPLO:
Tanques para almacenar o tratar crudo, combustibles,
gases, sustancias químicas, etc

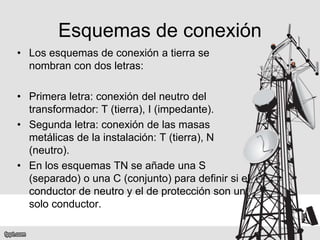

14. Esquemas de conexión
• Los esquemas de conexión a tierra se
nombran con dos letras:
• Primera letra: conexión del neutro del
transformador: T (tierra), I (impedante).
• Segunda letra: conexión de las masas
metálicas de la instalación: T (tierra), N
(neutro).
• En los esquemas TN se añade una S
(separado) o una C (conjunto) para definir si el
conductor de neutro y el de protección son un
solo conductor.

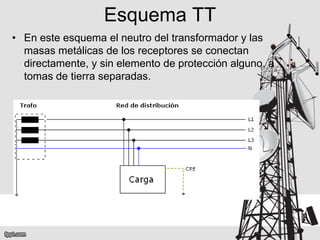

15. Esquema TT
• En este esquema el neutro del transformador y las
masas metálicas de los receptores se conectan
directamente, y sin elemento de protección alguno, a
tomas de tierra separadas.

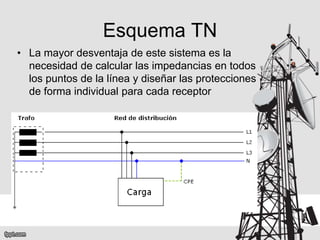

16. Esquema TN
• La mayor desventaja de este sistema es la
necesidad de calcular las impedancias en todos
los puntos de la línea y diseñar las protecciones
de forma individual para cada receptor

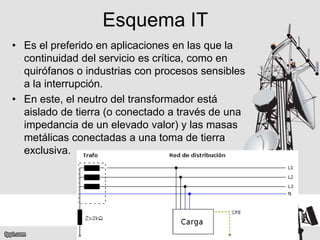

17. Esquema IT
• Es el preferido en aplicaciones en las que la
continuidad del servicio es crítica, como en
quirófanos o industrias con procesos sensibles
a la interrupción.
• En este, el neutro del transformador está
aislado de tierra (o conectado a través de una
impedancia de un elevado valor) y las masas
metálicas conectadas a una toma de tierra
exclusiva.
