Presentación de ayuda de clase para obtener elementos generales para determinar el confort climático en Colombia

1. BIOCLIMATICA – I
UNIVERSIDAD DE NARIÑO
(Oswaldo Mesías R.)

2. Confort térmico definición
Bioclimática-1
Humedad
relativa
40 y 60% 15m/min
Velocidad
viento
21° y 27° C
Temperatura
Confort Térmico

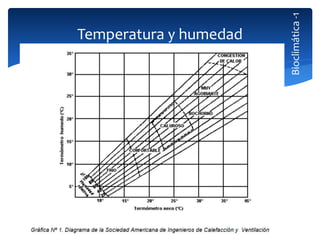

3. Temperatura y humedad
Bioclimática-1

4. Diagrama Confort térmico
Bioclimática-1

5. Diagrama Confort térmico (Olgyay)
Bioclimática-1

6. Diagrama Confort térmico (Olgyay)
Bioclimática-1

7. Bioclimática-1
Zona de confort
(Argentina)

8.  límites de confort con valores extremos de humedad
y temperatura:
 T > 28°C, HR > 85% Clima cálido húmedo
 T < 15°C, HR < 25% Clima frio seco
Límites confort térmico
Bioclimática-1

9. Bioclimática-1
 la zona de confort entre
18 y 27°C de
temperatura,
dependiendo de la
humedad relativa que
oscila entre 20 y 86%

10. Índice confort - Colombia

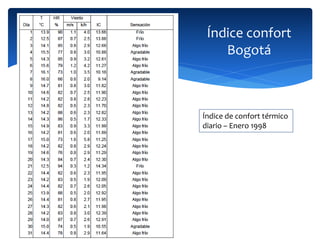

11. Índice confort
Bogotá
Índice de confort térmico
diario – Enero 1998

12. Índice confort - Bogotá

14. Índice confort - Colombia
IC = índice de confort
 t s = temperatura del aire en grados centígrados (°C)
 v = velocidad del viento en metros por segundo (m/s)
 h = humedad relativa en porcentaje (%)
Bioclimática-1
IC = (36.5 - t s ) (0.05 + 0.04 v + h/250) = elev. < 1.000 m.
IC = (34.5 - t s ) (0.05 + 0.06v + h/180) = elev. 1.000 a 2.000
IC = (33.5 - t s ) (0.05 + 0.08v + h/160) = elev. > 2.000 m.

15. Clasificacion de senseción térmica - Ideam

16. Estaciones por debajo de 1.000 m.s.n.m,
temperaturas medias mensuales oscilan entre 21.9 y
30.5°C, la humedad relativa media mensual entre 54 y
91% y la velocidad del viento entre 0.5 y 8.1 m/seg:
Índice de confort esta entre 2.06 y 6.39
sensación térmica se encuentra entre cálida e
incómodamente calurosa; sin considerar el viento el
índice de confort esta entre 2.06 y 5.87, la sensación
térmica entre cálida e incómodamente calurosa.
Sensación de confort
(Colombia)
Bioclimática-1

17. Estaciones entre 1.000 y 2.000 m,
promedios de temperatura entre 18.0 y 23.6°C,
de humedad relativa entre 64 y 91% y de
velocidad del viento entre 0.4 y 3.3 m/seg:
índice de confort esta entre 6.18 y 10.75, l
sensación térmica entre agradable y cálida, sin
tener en cuenta el viento el índice de confort
esta entre 5.76 y 9.61, con una sensación térmica
entre agradable y cálida..
Sensación de confort
(Colombia)
Bioclimática-1

18. Estaciones por encima de los 2.000 metros,
temperaturas medias mensuales entre 9.8 y 17.4°C,
humedades relativas entre 66 y 92% y velocidades del
viento entre 0.6 y 4.8 m/seg:
índice de confort esta entre 11.83 y 20.24
sensación térmica esta entre algo fría y muy fría; sin el
viento, el índice de confort esta entre 9.89 y 15.35 y la
sensación térmica entre muy fría y agradable..
Sensación de confort
(Colombia)
Bioclimática-1

19. Microclima interior: confort térmico
Bioclimática-1
