El documento presenta un proyecto de grado para optar al título de arquitecto que propone el uso del bambú como material alternativo en la construcción arquitectónica. El autor busca dar solución al problema de la falta de vivienda utilizando un sistema constructivo sostenible y de bajo costo basado en quincha mejorada con bambú. El proyecto incluye una revisión de antecedentes históricos y casos tradicionales y modernos del uso del bambú, así como las características y ventajas de este material para la

1.

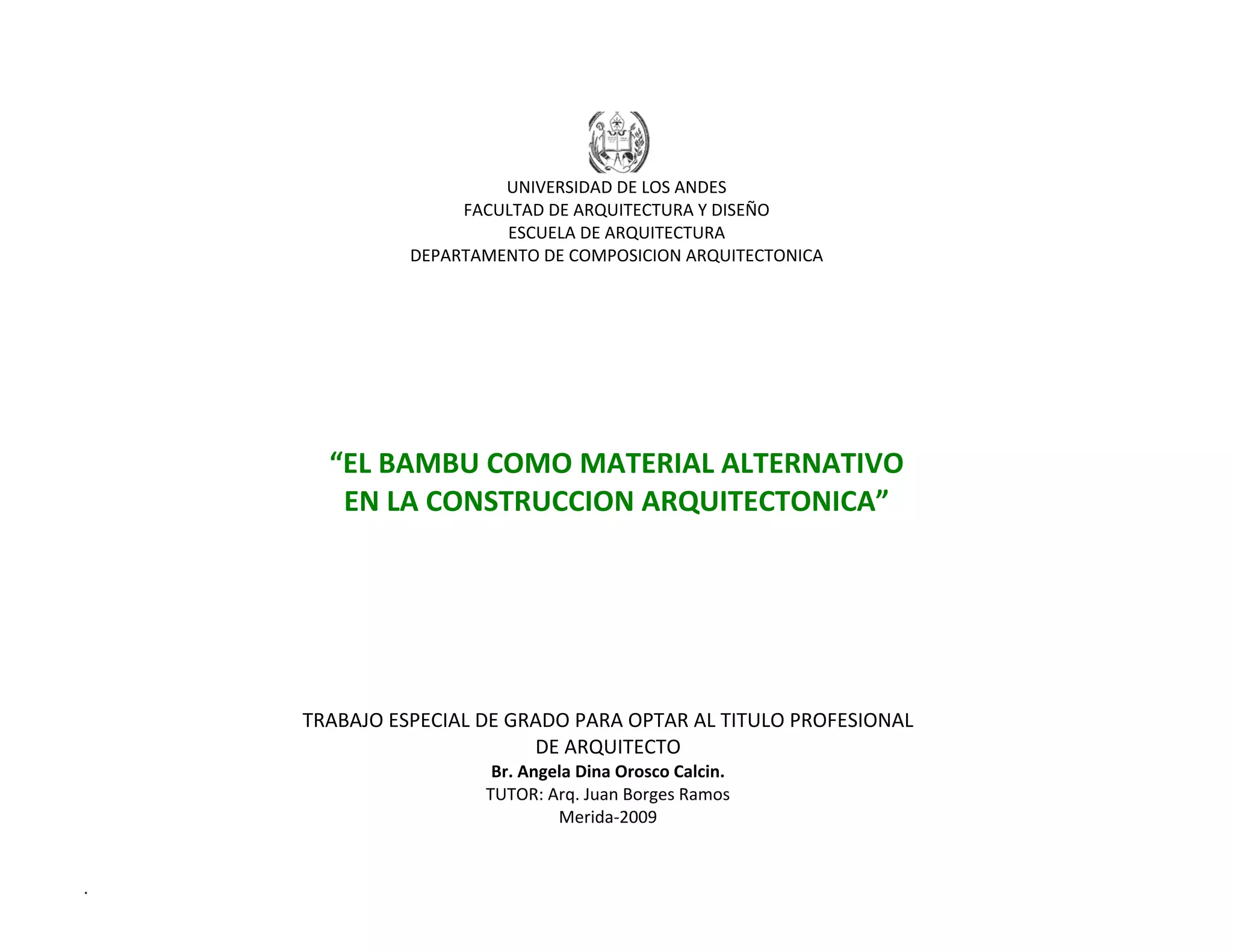

UNIVERSIDAD DE LOS ANDES
FACULTAD DE ARQUITECTURA Y DISEÑO
ESCUELA DE ARQUITECTURA
DEPARTAMENTO DE COMPOSICION ARQUITECTONICA
“EL BAMBU COMO MATERIAL ALTERNATIVO
EN LA CONSTRUCCION ARQUITECTONICA”
TRABAJO ESPECIAL DE GRADO PARA OPTAR AL TITULO PROFESIONAL
DE ARQUITECTO
Br. Angela Dina Orosco Calcin.
TUTOR: Arq. Juan Borges Ramos
Merida‐2009
.

2.
“L o que escucho… lo olvido
Lo que veo… lo recuerdo
Pero lo que hago…lo entiendo”
CONFUCIO

3.

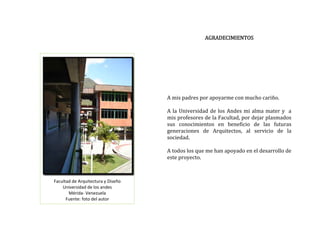

AGRADECIMIENTOS
Facultad de Arquitectura y Diseño
Universidad de los andes
Mérida‐ Venezuela
Fuente: foto del autor
A mis padres por apoyarme con mucho cariño.
A la Universidad de los Andes mi alma mater y a
mis profesores de la Facultad, por dejar plasmados
sus conocimientos en beneficio de las futuras
generaciones de Arquitectos, al servicio de la
sociedad.
A todos los que me han apoyado en el desarrollo de
este proyecto.

4.
El presente trabajo lo dedico a todas aquellas
personas, que utilizan los recursos naturales, para
construir sus viviendas y hacer con su propio
esfuerzo, un hábitat digno y seguro.

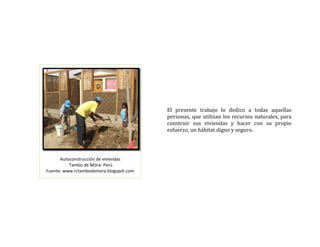

Autoconstrucción de viviendas
Tambo de Mora‐ Perú
Fuente: www.rctambodemora.blogspot.com

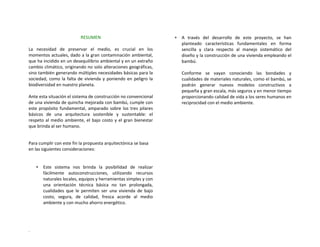

5. RESUMEN
La necesidad de preservar el medio, es crucial en los
momentos actuales, dado a la gran contaminación ambiental,
que ha incidido en un desequilibrio ambiental y en un extraño
cambio climático, originando no solo alteraciones geográficas,
sino también generando múltiples necesidades básicas para la
sociedad, como la falta de vivienda y poniendo en peligro la
biodiversidad en nuestro planeta.
Ante esta situación el sistema de construcción no convencional
de una vivienda de quincha mejorada con bambú, cumple con
este propósito fundamental, amparado sobre los tres pilares
básicos de una arquitectura sostenible y sustentable: el
respeto al medio ambiente, el bajo costo y el gran bienestar
que brinda al ser humano.
Para cumplir con este fin la propuesta arquitectónica se basa
en las siguientes consideraciones:
∗ Este sistema nos brinda la posibilidad de realizar
fácilmente autoconstrucciones, utilizando recursos
naturales locales, equipos y herramientas simples y con
una orientación técnica básica no tan prolongada,
cualidades que le permiten ser una vivienda de bajo
costo, segura, de calidad, fresca acorde al medio
ambiente y con mucho ahorro energético.
∗ A través del desarrollo de este proyecto, se han
planteado características fundamentales en forma
sencilla y clara respecto al manejo sistemático del
diseño y la construcción de una vivienda empleando el
bambú.
Conforme se vayan conociendo las bondades y
cualidades de materiales naturales, como el bambú, se
podrán generar nuevos modelos constructivos a
pequeña y gran escala, más seguros y en menor tiempo
proporcionando calidad de vida a los seres humanos en
reciprocidad con el medio ambiente.
.

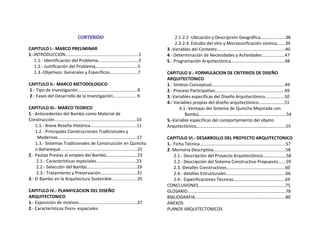

6. CONTENIDO
CAPITULO I.‐ MARCO PRELIMINAR
1.‐INTRODUCCION............................................................1
1.1.‐ Identificación del Problema.................................3
1.2.‐ Justificación del Problema………………………………..5
5.‐ Programación Arquitectónica............................................48

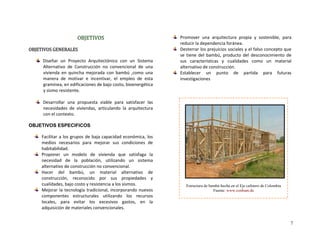

1.3.‐Objetivos: Generales y Específicos.......................7
CAPITULO II.‐ MARCO METODOLOGICO

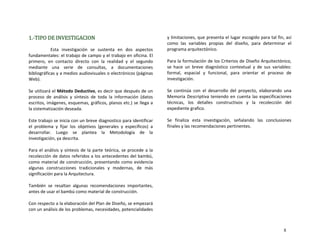

1.‐ Tipo de Investigación.................................................8

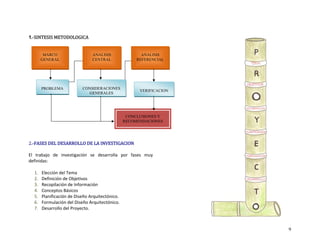

2.‐ Fases del Desarrollo de la Investigación....................9

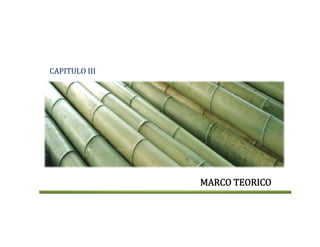

CAPITULO III.‐ MARCO TEORICO

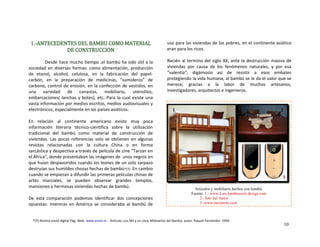

1.‐ Antecedentes del Bambú como Material de
Construcción...................................................................10

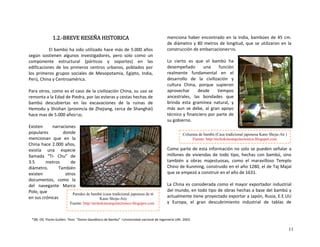

1.1.‐ Breve Reseña Histórica......................................11
1.2.‐ Principales Construcciones Tradicionales y
Modernas.................................................................17

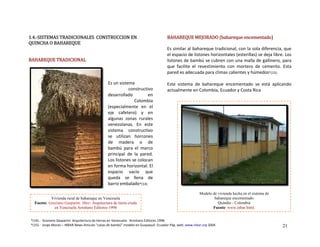

1.3.‐ Sistemas Tradicionales de Construcción en Quincha
o Bahareque...............................................................21

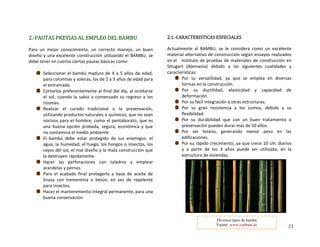

2.‐ Pautas Previas al empleo del Bambú……………………….23
2.1.‐ Características especiales.................................23

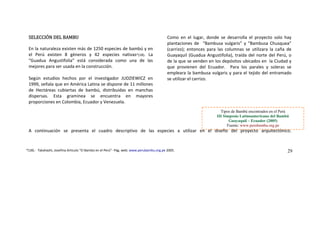

2.2.‐ Selección del Bambú.........................................29

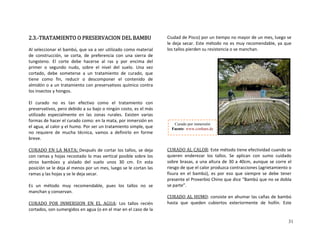

2.3.‐ Tratamiento y Preservación..............................31
3.‐ El Bambú en la Arquitectura Sostenible.....................35
CAPITULO IV.‐ PLANIFICACION DEL DISEÑO
ARQUITECTONICO
1.‐ Exposición de motivos................................................37
2.‐ Características físico‐ espaciales:
2.1‐2.2 ‐Ubicación y Descripción Geográfica……..…...……..38
2.3‐2.4. Estudio del sitio y Microzonificación sísmica.......39
3.‐Variables del Contexto........................................................40
4.‐ Determinación de Necesidades y Actividades...................47
CAPITULO V.‐ FORMULACION DE CRITERIOS DE DISEÑO
ARQUITECTONICO
1.‐ Síntesis Conceptual………………..…………………………………......49
2.‐ Proceso Participativo.........................................................49
3.‐Variables específicas del Diseño Arquitectónico................50
4.‐ Variables propias del diseño arquitectónico…………………..51
4.1‐ Ventajas del Sistema de Quincha Mejorada con
Bambú….....................................................................54
5.‐Variable especificas del comportamiento del objeto
Arquitectónico……………………………………………………………………..55
CAPITULO VI.‐ DESARROLLO DEL PROYECTO ARQUITECTONICO
1.‐ Ficha Técnica……..………………..………………………………….........57
2.‐Memoria Descriptiva...........................................................58
2.1.‐ Descripción del Proyecto Arquitectónico…………………58
2.2.‐ Descripción del Sistema Constructivo Propuesto…....59
2.3.‐Detalles Constructivos................................................60
2.4.‐ detalles Estructurales…………………………………..….……..66
2.4.‐ Especificaciones Técnicas…….………………………….……..69
CONCLUSIONES………………………………….………………………….…….75
GLOSARIO…………………………………………………………………………….78
BIBLIOGRAFIA……………………………………………………………………...80
ANEXOS
PLANOS ARQUITECTONICOS

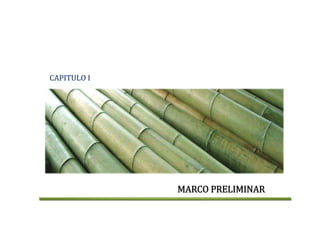

7. CAPITULO I
MARCO PRELIMINAR

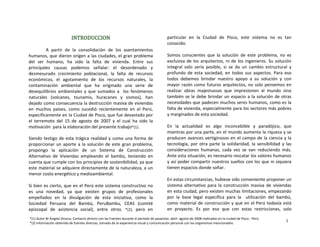

8. INTRODUCCION
A partir de la consolidación de los asentamientos
humanos, que dieron origen a las ciudades, el gran problema
del ser humano, ha sido la falta de vivienda. Entre sus
principales causas podemos señalar: el desordenado y
desmesurado crecimiento poblacional, la falta de recursos
económicos, el agotamiento de los recursos naturales, la
contaminación ambiental que ha originado una serie de
desequilibrios ambientales y que sumados a los fenómenos
naturales (volcanes, tsunamis, huracanes y sismos), han
dejado como consecuencia la destrucción masiva de viviendas
en muchos países, como sucedió recientemente en el Perú,
específicamente en la Ciudad de Pisco, que fue devastado por
el terremoto del 15 de agosto de 2007 y el cual ha sido la
motivación para la elaboración del presente trabajo*(1).
Siendo testigo de esta trágica realidad y como una forma de
proporcionar un aporte a la solución de este gran problema,
propongo la aplicación de un Sistema de Construcción
Alternativo de Viviendas empleando el bambú, teniendo en
cuenta que cumple con los principios de sostenibilidad, ya que
este material se adquiere directamente de la naturaleza, a un
menor costo energético y medioambiental.
Si bien es cierto, que en el Perú este sistema constructivo no
es una novedad, ya que existen grupos de profesionales
empeñados en la divulgación de esta iniciativa, como la
Sociedad Peruana del Bambú, PeruBambu, CEAS (comité
episcopal de asistencia social), entre otros. *(2); pero en
particular en la Ciudad de Pisco, este sistema no es tan
conocido.
Somos conscientes que la solución de este problema, no es
exclusiva de los arquitectos, ni de los ingenieros. Su solución
integral solo sería posible, si se da un cambio estructural y
profundo de esta sociedad, en todos sus aspectos. Para eso
todos debemos brindar nuestro apoyo a su solución y con
mayor razón como futuros arquitectos, no solo pensemos en
realizar obras majestuosas que impresionen al mundo sino
también se le debe brindar un espacio a la solución de otras
necesidades que padecen muchos seres humanos, como es la
falta de vivienda, especialmente para los sectores más pobres
y marginados de esta sociedad.
En la actualidad es algo inconcebible y paradójico, que
mientras por una parte, en el mundo aumenta la riqueza y se
producen avances vertiginosos en el campo de la ciencia y la
tecnología, por otra parte la solidaridad, la sensibilidad y las
consideraciones humanas, cada vez se van reduciendo más.
Ante esta situación, es necesario rescatar los valores humanos
y así poder compartir nuestros sueños con los que ni siquiera
tienen espacios donde soñar.
En estas circunstancias, hubiese sido conveniente proponer un
sistema alternativo para la construcción masiva de viviendas
en esta ciudad, pero existen muchas limitaciones, empezando
por la base legal específica para la utilización del bambú,
como material de construcción y que en el Perú todavía está
en proyecto. Es por eso que con estas restricciones, solo
*(1) Autor Br Ángela Orosco, Contacto directo con las Fuentes durante el periodo de pasantías abril‐ agosto de 2008 realizadas en la ciudad de Pisco ‐ Perú.
*(2) Información obtenida de fuentes directas, tomado de la experiencia visual y comunicación personal con los organismos mencionados.
1

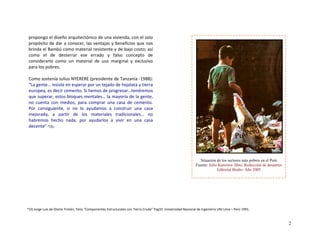

9. propongo el diseño arquitectónico de una vivienda, con el solo
propósito de dar a conocer, las ventajas y beneficios que nos
brinda el Bambú como material resistente y de bajo costo; así
como el de desterrar ese errado y falso concepto de
considerarlo como un material de uso marginal y exclusivo
para los pobres.
Como sostenía Julius NYERERE (presidente de Tanzania ‐1988):
“La gente… insiste en esperar por un tejado de hojalata y tierra
europea, es decir cemento. Si hemos de progresar…tendremos
que superar, estos bloques mentales… la mayoría de la gente,
no cuenta con medios, para comprar una casa de cemento.
Por consiguiente, si no lo ayudamos a construir una casa
mejorada, a partir de los materiales tradicionales… no
habremos hecho nada, por ayudarlos a vivir en una casa
decente” *(3).
Situación de los sectores más pobres en el Perú
Fuente: Julio Kuroiwa- libro: Reducción de desastres
Editorial Bruño- Año 2005
*(3) Jorge Luis de Olarte Tristán, Tesis “Componentes Estructurales con Tierra Cruda” Pag10 .Universidad Nacional de Ingeniería UNI Lima – Perú 1991.
2

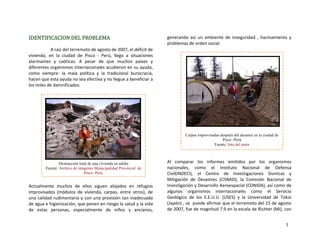

10. IDENTIFICACION DEL PROBLEMA

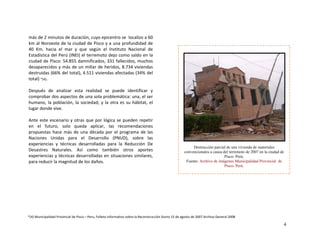

A raíz del terremoto de agosto de 2007, el déficit de
vivienda, en la ciudad de Pisco ‐ Perú, llego a situaciones
alarmantes y caóticas. A pesar de que muchos países y
diferentes organismos internacionales acudieron en su ayuda,
como siempre: la mala política y la tradicional burocracia,
hacen que esta ayuda no sea efectiva y no llegue a beneficiar a
los miles de damnificados.
Actualmente muchos de ellos siguen alojados en refugios
improvisados (módulos de vivienda, carpas, entre otros), de
una calidad rudimentaria y con una provisión tan inadecuada
de agua e higienización, que ponen en riesgo la salud y la vida
de estas personas, especialmente de niños y ancianos,
generando así un ambiente de inseguridad , hacinamiento y
problemas de orden social.
Carpas improvisadas después del desastre en la ciudad de
Pisco -Perú
Fuente: foto del autor

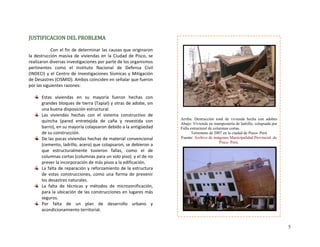

Destrucción total de una vivienda en adobe
Fuente: Archivo de imágenes Municipalidad Provincial de
Pisco- Perú.
Al comparar los informes emitidos por los organismos
nacionales, como el Instituto Nacional de Defensa
Civil(INDECI), el Centro de Investigaciones Sísmicas y
Mitigación de Desastres (CISMID), la Comisión Nacional de
Investigación y Desarrollo Aeroespacial (CONIDA), así como de
algunos organismos internacionales como el Servicio
Geológico de los E.E.U.U. (USES) y la Universidad de Tokio
(Japón) , se puede afirmar que el terremoto del 15 de agosto
de 2007, fue de magnitud 7.9 en la escala de Richter (MI), con
3

11. más de 2 minutos de duración, cuyo epicentro se localizo a 60
km al Noroeste de la ciudad de Pisco y a una profundidad de
40 Km. hacia el mar y que según el Instituto Nacional de
Estadística del Perú (INEI) el terremoto dejo como saldo en la
ciudad de Pisco: 54.855 damnificados, 331 fallecidos, muchos
desaparecidos y más de un millar de heridos, 8.734 viviendas
destruidas (66% del total), 4.511 viviendas afectadas (34% del
total) *(4).
Después de analizar esta realidad se puede identificar y
comprobar dos aspectos de una sola problemática: una, el ser
humano, la población, la sociedad; y la otra es su hábitat, el
lugar donde vive.
Ante este escenario y otras que por lógica se pueden repetir
en el futuro, solo queda aplicar, las recomendaciones
propuestas hace más de una década por el programa de las
Naciones Unidas para el Desarrollo (PNUD), sobre las
experiencias y técnicas desarrolladas para la Reducción De
Desastres Naturales. Así como también otros aportes
experiencias y técnicas desarrolladas en situaciones similares,
para reducir la magnitud de los daños.
Destrucción parcial de una vivienda de materiales
convencionales a causa del terremoto de 2007 en la ciudad de
Pisco- Perú.
Fuente: Archivo de imágenes Municipalidad Provincial de
Pisco- Perú.
*(4) Municipalidad Provincial de Pisco – Peru, Folleto informativo sobre la Reconstrucción Sismo 15 de agosto de 2007 Archivo General 2008
4

12. JUSTIFICACION DEL PROBLEMA
Con el fin de determinar las causas que originaron
la destrucción masiva de viviendas en la Ciudad de Pisco, se
realizaron diversas investigaciones por parte de los organismos
pertinentes como el Instituto Nacional de Defensa Civil
(INDECI) y el Centro de Investigaciones Sísmicas y Mitigación
de Desastres (CISMID). Ambos coinciden en señalar que fueron
por las siguientes razones:
Estas viviendas en su mayoría fueron hechas con
grandes bloques de tierra (Tapial) y otras de adobe, sin
una buena disposición estructural.
Las viviendas hechas con el sistema constructivo de
quincha (pared entretejida de caña y revestida con
barro), en su mayoría colapsaron debido a la antigüedad
de su construcción.
De las pocas viviendas hechas de material convencional
(cemento, ladrillo, acero) que colapsaron, se debieron a
que estructuralmente tuvieron fallas, como el de
columnas cortas (columnas para un solo piso) y el de no
prever la incorporación de más pisos a la edificación.
La falta de reparación y reforzamiento de la estructura
de estas construcciones, como una forma de prevenir
los desastres naturales.
La falta de técnicas y métodos de microzonificación,
para la ubicación de las construcciones en lugares más
seguros.
Por falta de un plan de desarrollo urbano y
acondicionamiento territorial.
Arriba: Destrucción total de vivienda hecha con adobes
Abajo: Vivienda en mampostería de ladrillo, colapsada por
Falla estructural de columnas cortas.
Terremoto de 2007 en la ciudad de Pisco- Perú
Fuente: Archivo de imágenes Municipalidad Provincial de
Pisco- Perú.
5

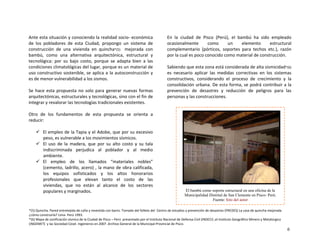

13. Ante esta situación y conociendo la realidad socio‐ económica
de los pobladores de esta Ciudad, propongo un sistema de
construcción de una vivienda en quincha*(5) mejorada con
bambú, como una alternativa arquitectónica, estructural y
tecnológica: por su bajo costo, porque se adapta bien a las
condiciones climatológicas del lugar, porque es un material de
uso constructivo sostenible, se aplica a la autoconstrucción y
es de menor vulnerabilidad a los sismos.
Se hace esta propuesta no solo para generar nuevas formas
arquitectónicas, estructurales y tecnológicas, sino con el fin de
integrar y revalorar las tecnologías tradicionales existentes.
Otro de los fundamentos de esta propuesta se orienta a
reducir:
El empleo de la Tapia y el Adobe, que por su excesivo
peso, es vulnerable a los movimientos sísmicos.
El uso de la madera, que por su alto costo y su tala
indiscriminada perjudica al poblador y al medio
ambiente.
El empleo de los llamados “materiales nobles”
(cemento, ladrillo, acero) , la mano de obra calificada,
los equipos sofisticados y los altos honorarios
profesionales que elevan tanto el costo de las
viviendas, que no están al alcance de los sectores
populares y marginados.
En la ciudad de Pisco (Perú), el bambú ha sido empleado
ocasionalmente como un elemento estructural
complementario (pórticos, soportes para techos etc.), razón
por la cual es poco conocido como material de construcción.
Sabiendo que esta zona está considerada de alta sismicidad*(6)
es necesario aplicar las medidas correctivas en los sistemas
constructivos, considerando el proceso de crecimiento y la
consolidación urbana. De esta forma, se podrá contribuir a la
prevención de desastres y reducción de peligros para las
personas y las construcciones.
El bambú como soporte estructural en una oficina de la
Municipalidad Distrital de San Clemente en Pisco- Perú.
Fuente: foto del autor
*(5) Quincha. Pared entretejida de caña y revestida con barro. Tomado del folleto del Centro de estudios y prevención de desastres (PREDES) La casa de quincha mejorada
¿cómo construirla? Lima‐ Perú 1993.
*(6) Mapa de zonificación sísmica de la Ciudad de Pisco – Perú presentado por el Instituto Nacional de Defensa Civil (INDECI) ,el Instituto Geográfico Minero y Metalúrgico
(INGEMET) y las Sociedad Cesel. Ingenieros en 2007 .Archivo General de la Municipal Provincial de Pisco.
6

14. 7
OBJETIVOS
OBJETIVOS GENERALES
Diseñar un Proyecto Arquitectónico con un Sistema
Alternativo de Construcción no convencional de una
vivienda en quincha mejorada con bambú ,como una
manera de motivar e incentivar, el empleo de esta
gramínea, en edificaciones de bajo costo, bioenergética
y sismo resistente.
Desarrollar una propuesta viable para satisfacer las
necesidades de viviendas, articulando la arquitectura
con el contexto.
OBJETIVOS ESPECIFICOS
Facilitar a los grupos de baja capacidad económica, los
medios necesarios para mejorar sus condiciones de
habitabilidad.
Proponer un modelo de vivienda que satisfaga la
necesidad de la población, utilizando un sistema
alternativo de construcción no convencional.
Hacer del bambú, un material alternativo de
construcción, reconocido por sus propiedades y
cualidades, bajo costo y resistencia a los sismos.
Mejorar la tecnología tradicional, incorporando nuevos
componentes estructurales utilizando los recursos
locales, para evitar los excesivos gastos, en la
adquisición de materiales convencionales.
Promover una arquitectura propia y sostenible, para
reducir la dependencia foránea.
Desterrar los prejuicios sociales y el falso concepto que
se tiene del bambú, producto del desconocimiento de
sus características y cualidades como un material
alternativo de construcción.
Establecer un punto de partida para futuras
investigaciones
Estructura de bambú hecha en el Eje cafetero de Colombia
Fuente: www.conbam.de

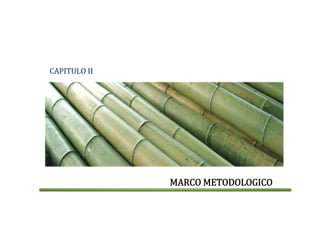

15. CAPITULO II
MARCO METODOLOGICO

16. 1.‐TIPO DE INVESTIGACION
Esta investigación se sustenta en dos aspectos
fundamentales: el trabajo de campo y el trabajo en oficina. El
primero, en contacto directo con la realidad y el segundo
mediante una serie de consultas, a documentaciones
bibliográficas y a medios audiovisuales o electrónicos (páginas
Web).
Se utilizará el Método Deductivo, es decir que después de un
proceso de análisis y síntesis de toda la información (datos
escritos, imágenes, esquemas, gráficos, planos etc.) se llega a
la sistematización deseada.
Este trabajo se inicia con un breve diagnostico para identificar
el problema y fijar los objetivos (generales y específicos) a
desarrollar. Luego se plantea la Metodología de la
investigación, ya descrita.
Para el análisis y síntesis de la parte teórica, se procede a la
recolección de datos referidos a los antecedentes del bambú,
como material de construcción, presentando como evidencia
algunas construcciones tradicionales y modernas, de más
significación para la Arquitectura.
También se resaltan algunas recomendaciones importantes,
antes de usar el bambú como material de construcción.
Con respecto a la elaboración del Plan de Diseño, se empezará
con un análisis de los problemas, necesidades, potencialidades
y limitaciones, que presenta el lugar escogido para tal fin, así
como las variables propias del diseño, para determinar el
programa arquitectónico.
Para la formulación de los Criterios de Diseño Arquitectónico,
se hace un breve diagnóstico contextual y de sus variables:
formal, espacial y funcional, para orientar el proceso de
investigación.
Se continúa con el desarrollo del proyecto, elaborando una
Memoria Descriptiva teniendo en cuenta las especificaciones
técnicas, los detalles constructivos y la recolección del
expediente grafico.
Se finaliza esta investigación, señalando las conclusiones
finales y las recomendaciones pertinentes.
8

17. 9
1.‐SINTESIS METODOLOGICA
MARCO
GENERAL
ANALISIS
CENTRAL
PROBLEMA CONSIDERACIONES
GENERALES
CONCLUSIONES Y
RECOMENDACIONES
VERIFICACION
ANALISIS
REFERENCIAL
2.‐FASES DEL DESARROLLO DE LA INVESTIGACION
El trabajo de investigación se desarrolla por fases muy
definidas:
1. Elección del Tema
2. Definición de Objetivos
3. Recopilación de Información
4. Conceptos Básicos
5. Planificación de Diseño Arquitectónico.
6. Formulación del Diseño Arquitectónico.
7. Desarrollo del Proyecto.

18. CAPITULO III
MARCO TEORICO

19. 1.‐ANTECEDENTES DEL BAMBU COMO MATERIAL
DE CONSTRUCCION
Desde hace mucho tiempo ,el bambú ha sido útil a la
sociedad en diversas formas: como alimentación, producción
de etanol, alcohol, celulosa, en la fabricación del papel‐
carbón, en la preparación de medicinas, “sumideros” de
carbono, control de erosión, en la confección de vestidos, en
una variedad de canastas, mobiliario, utensilios,
embarcaciones( lanchas y botes), etc. Para lo cual existe una
vasta información por medios escritos, medios audiovisuales y
electrónicos, especialmente en los países asiáticos.
En relación al continente americano existe muy poca
información literaria técnico‐científica sobre la utilización
tradicional del bambú como material de construcción de
viviendas. Las pocas referencias solo se obtienen en algunas
revistas relacionadas con la cultura China o en forma
sarcástica y despectiva a través de película de cine “Tarzan en
el África”, donde presentaban las imágenes de unos negros en
que huían despavoridos cuando los leones de un solo zarpazo
destruían sus humildes chozas hechas de bambú*(7). En cambio
cuando se empiezan a difundir las primeras películas chinas de
artes marciales, se pueden observar grandes templos,
mansiones y hermosas viviendas hechas de bambú.
De esta comparación podemos identificar dos concepciones
opuestas: mientras en América se consideraba al bambú de
uso para las viviendas de los pobres, en el continente asiático
eran para los ricos.
Recién al termino del siglo XX, ante la destrucción masiva de
viviendas por causa de los fenómenos naturales, y por esa
“valentía“, digámoslo así de resistir a esos embates
protegiendo la vida humana, al bambú se le da el valor que se
merece; gracias a la labor de muchos artesanos,
investigadores, arquitectos e ingenieros.
Artículos y mobiliario hechos con bambú.
Fuente: 1.- www.Lars bambussem design.com
2.- foto del Autor.
3.-www.tuexperto.com
21
3
*(7) Revista envió digital Pág. Web‐ www.envio.ni ‐ Artículo: Los Mil y un Usos Milenarios del Bambú, autor: Raquel Fernández 1994.
10

20. 1.2.‐BREVE RESEÑA HISTORICA
El bambú ha sido utilizado hace más de 5.000 años
según sostienen algunos investigadores, pero solo como un
componente estructural (pórticos y soportes) en las
edificaciones de los primeros centros urbanos, poblados por
los primeros grupos sociales de Mesopotamia, Egipto, India,
Perú, China y Centroamérica.
Para otros, como es el caso de la civilización China, su uso se
remonta a la Edad de Piedra, por las esteras y cestas hechas de
bambú descubiertas en las excavaciones de la ruinas de
Hemodu y Shishan (provincia de Zhejiang, cerca de Shanghái)
hace mas de 5.000 años*(8).
Existen narraciones
populares donde
mencionan que en la
China hace 2.000 años,
existía una especie
llamada “Ti‐ Chu” de
3.5 metros de
diámetro. También
existen otros
documentos, como la
del navegante Marco
Polo, que
en sus crónicas
menciona haber encontrado en la India, bambúes de 45 cm.
de diámetro y 80 metros de longitud, que se utilizaron en la
construcción de embarcaciones*(9).
Lo cierto es que el bambú ha
desempeñado una función
realmente fundamental en el
desarrollo de la civilización y
cultura China, porque supieron
aprovechar desde tiempos
ancestrales, las bondades que
brinda esta gramínea natural, y
más aun se debe, al gran apoyo
técnico y financiero por parte de
su gobierno.
Como parte de esta información no solo se pueden señalar a
millones de viviendas de todo tipo, hechas con bambú, sino

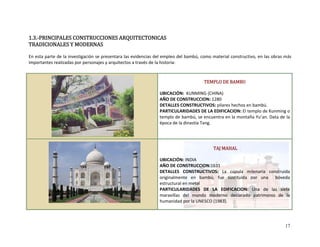

también a obras majestuosas, como el maravilloso Templo
Chino de Kunming, construido en el año 1280, el de Taj Majal
que se empezó a construir en el año de 1631.
La China es considerada como el mayor exportador industrial
del mundo, en todo tipo de obras hechas a base del bambú y
actualmente tiene proyectado exportar a Japón, Rusia, E.E.UU
y Europa, el gran descubrimiento industrial de tablas de
Columna de bambú (Casa tradicional japonesa Kano Shoju-An )
Fuente: http//moleskinearquitectonico.blogspot.com
Paredes de bambú (casa tradicional japonesa de té
Kano Shoju-An)
Fuente: http//moleskinearquitectonico.blogspot.com
*(8) ‐(9) Flores Guillen. Tesis “Domo Geodésico de Bambú” –Universidad nacional de Ingeniería UNI‐ 2003.
11

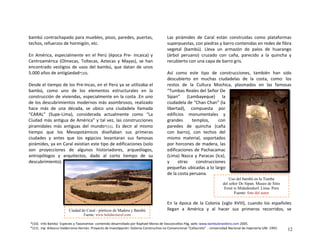

21. bambú contrachapado para muebles, pisos, paredes, puertas,
techos, refuerzos de hormigón, etc.
En América, especialmente en el Perú (época Pre‐ Incaica) y
Centroamérica (Olmecas, Toltecas, Aztecas y Mayas), se han
encontrado vestigios de usos del bambú, que datan de unos
5.000 años de antigüedad*(10).
Desde el tiempo de los Pre‐Incas, en el Perú ya se utilizaba el
bambú, como uno de los elementos estructurales en la
construcción de viviendas, especialmente en la costa .En uno
de los descubrimientos modernos más asombrosos, realizado
hace más de una década, se ubico una ciudadela llamada
“CARAL” (Supe‐Lima), considerada actualmente como “La
Ciudad más antigua de América” y tal vez, las construcciones
piramidales más antiguas del mundo*(11). Es decir al mismo
tiempo que los Mesopotámicos diseñaban sus primeras
ciudades y antes que los egipcios levantaran sus famosas
pirámides, ya en Caral existían este tipo de edificaciones (solo
son proyecciones de algunos historiadores, arqueólogos,
antropólogos y arquitectos, dado al corto tiempo de su
descubrimiento).
Las pirámides de Caral están construidas como plataformas
superpuestas, con piedras y barro contenidas en redes de fibra
vegetal (bambú). Lleva un armazón de palos de huarango
(árbol peruano) cruzado con caña, parecido a la quincha y
recubierto con una capa de barro gris.
Así como este tipo de construcciones, también han sido
descubierto en muchas ciudadelas de la costa, como: los
restos de la Cultura Mochica, plasmados en las famosas
“Tumbas Reales del Señor De
Sipan” (Lambayeque) la
ciudadela de “Chan Chan” (la
libertad), compuesta por
edificios monumentales y
grandes templos, con
paredes de quincha (caña
con barro), con techos del
mismo material, soportados
por horcones de madera, las
edificaciones de Pachacamac
(Lima) Nazca y Paracas (Ica),
y otras construcciones
pequeñas ubicadas a lo largo
de la costa peruana.
Uso del bambú en la Tumba
del señor De Sipan. Museo de Sitio
Ernst w.Midedendorf. Lima- Peru
Fuente: foto del autor
En la época de la Colonia (siglo XVIII), cuando los españoles
llegan a América y al hacer sus primeros recorridos, se Ciudad de Caral - pórticos de Madera y Bambú
Fuente: www.holidaytravel.com
*(10). Info Bambú‐ Especies y Taxonomías‐ contenido desarrollado por Raphael Moras de Vasconcellos Pág. web: www.bambubrasileiro.com 2005.
*(11). Ing. Arbocco Valderrama Hernán. Proyecto de Investigación: Sistema Constructivo no Convencional “Cañacreto” ‐ Universidad Nacional de Ingeniería UNI‐ 1993. 12

22. quedaron asombrados, al ver por primera vez casas flotantes
hechos con bambú, en las riberas del rio Guayas, que en esa
época pertenecía al Incanato del Perú (ahora perteneciente a
Ecuador) y se cree también que por existir extensos bosques
de bambú en sus riberas, dio origen al nombre de Guayaquil
que significa “rio de caña”.
En este tiempo, los españoles llegan a mejorar la técnica
rudimentaria de la quincha nativa, con columnas de madera,
paredes entretejidas de caña y revestidas con barro. De esta
forma se
empiezan con la
construcción
masiva de
viviendas, dando
origen a las
grandes ciudades
como Lima,
Trujillo, Ica,
Arequipa y otras
ciudades de la
costa Peruana.
En la época Republicana, con el descubrimiento de los
materiales convencionales (concreto, ladrillo, acero... etc.)
aparece un nuevo sistema de construcción, cuya supremacía
ante otros sistemas constructivos se mantiene todavía a nivel
nacional.
En la década de los 90 se produjeron grandes desastres
naturales en muchos países, produciendo miles de muertos y
una masiva destrucción de viviendas, como sucedió con los
terremotos ocurridos en Maharashtra (India) en 1993, en
Puerto Limón (Costa Rica) en el año de 1991, Armenia y el Eje
Cafetero (Colombia) en 1999, lugares donde la presencia del
bambú fue determinante, como refugio inmediato de
damnificados.
Al realizar las investigaciones relacionados con estos sismos de
una forma casual, se descubren las excepcionales cualidades
del bambú, como sucedió en el terremoto de 7.7 grados de
magnitud, que sacudió a Puerto Limón (Costa Rica) en 1991,
donde el ingeniero holandés Jules Janssen estuvo presente y
pudo comprobar “in situ” que todos los edificios de ladrillo y
concreto habían colapsado, pero solo 20 estructuras hechas de
bambú “, se mantuvieron de forma maravillosa, sin ninguna
grieta”, como lo sostuvo Janssen*(12).
En circunstancias similares, en el terremoto ocurrido en
Armenia en 1999, el arquitecto Simón Vélez manifestó:
“materialmente no había quedado nada…el instinto de
conservación nos obligo a remover paredes, muros, vigas,
canaletas y otros muchos escombros…después de mirar a
nuestro alrededor, nos dimos cuenta que numerosas
construcciones habían resistido la sacudida del sismo, por
estar construidas con el bien calificado Macro bambú, que
nosotros llamamos Guadua”. Este acontecimiento, lo motivó a
promover la creación de un centro de estudios en Quindío,
Vivienda de Quincha, en la época
Republicana Lima- Perú
Fuente: foto del autor
*(12).‐ Salas Delgado Eduardo – Tesis de Doctorado “Simón Vélez: Símbolo y búsqueda de lo primitivo”. Universidad Politécnica de Cataluña UPC 2003.
13

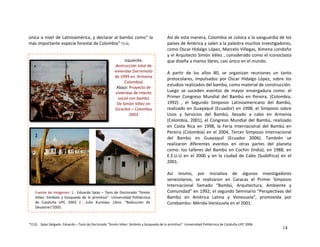

23. única a nivel de Latinoamérica, y declarar al bambú como” la
más importante especie forestal de Colombia” *(13).
Izquierda:
destrucción total de
viviendas (terremoto
de 1999 en Armenia
Colombia)
Abajo: Proyecto de
viviendas de interés
social con bambú
De Simón Vélez en
Girardot – Colombia
2003
Así de esta manera, Colombia se coloca a la vanguardia de los
países de América y salen a la palestra muchos investigadores,
como Oscar Hidalgo López, Marcelo Villegas, Ximena Londoño
y el Arquitecto Simón Vélez , considerado como el iconoclasta
que diseña a manos libres, casi único en el mundo.
1
A partir de los años 80, se organizan reuniones un tanto
protocolares, impulsados por Oscar Hidalgo López, sobre los
estudios realizados del bambú, como material de construcción.
Luego se suceden eventos de mayor envergadura como: el
Primer Congreso Mundial del Bambú en Pereira. (Colombia,
1992) , el Segundo Simposio Latinoamericano del Bambú,
realizado en Guayaquil (Ecuador) en 1998, el Simposio sobre
Usos y Servicios del Bambú, llevado a cabo en Armenia
(Colombia, 2001), el Congreso Mundial del Bambú, realizado
en Costa Rica en 1998, la Feria Internacional del Bambú en
Pereira (Colombia) en el 2004, Tercer Simposio Internacional
del Bambú en Guayaquil (Ecuador 2006). También se
realizaron diferentes eventos en otras partes del planeta
como: los talleres del Bambú en Cochin (India), en 1988, en
E.E.U.U en el 2000 y en la ciudad de Cabo (Sudáfrica) en el
2001.
2
Así mismo, por iniciativa de algunos investigadores
venezolanos, se realizaron en Caracas el Primer Simposio
Internacional llamado “Bambú, Arquitectura, Ambiente y
Comunidad” en 1992; el segundo Seminario “Perspectivas del
Bambú en América Latina y Venezuela”, promovida por
Corebambu‐ Mérida‐Venezuela en el 2001.
Fuente de Imágenes: 1.‐ Eduardo Salas – Tesis de Doctorado “Simón
Vélez: Símbolo y búsqueda de lo primitivo”. Universidad Politécnica
de Cataluña UPC 2003 2.‐ Julio Kuroiwa‐ Libro: “Reducción de
Desastres”2005.
*(13).‐ Salas Delgado. Eduardo – Tesis de Doctorado “Simón Vélez: Símbolo y búsqueda de lo primitivo”. Universidad Politécnica de Cataluña UPC 2006.
14

24. Es oportuno resaltar el gran esfuerzo de muchas fundaciones,
instituciones y organismos en diferentes estados como:
Táchira, Mérida, Zulia, Barinas, Yaracuy entre otros, y
especialistas como el Arq. Fruto Vivas, el Arq. Juan Borges
Ramos (profesor de la ULA‐ Mérida), el sr Juan de Jesús
Montilla (Miembro del INBAR en Venezuela) y muchos otros
mas, que han formulado proyectos con el fin de aliviar el
déficit de viviendas en nuestro país. Ojala que a nivel del
estado venezolano se haga efectivo el denominado “Proyecto
Bambú”, que el gobierno nacional, con apoyo del gobierno
Chino y otros organismos como el INBAR, están tratando de
implementar, así se aprovecharía de su excelente geografía,
que es apta para el desarrollo de esta gramínea.
En Ecuador es loable el trabajo de muchos investigadores
liderados por el Arq. Jorge Moran Ubidia, así como de
organismos como ECUABAMBU, organizaciones no
gubernamentales (ONG) e instituciones como el “Hogar de
Cristo”, que han ayudado a miles de personas construyendo
sus viviendas con bambú, el 99% de los beneficiarios del año
2000 han sido mujeres, jefes de hogar con un gran número de
hijos.
En el Perú se puede destacar la labor que desempeñó el Arq.
Eliseo Guzmán en el siglo pasado, al construir en el norte del
Perú un colegio de bambú, que fue destruido por el fenómeno
del niño en 1999 y otras viviendas en la comunidad de Paracas
(Ica), hechas de bambú con techo en forma de pirámides que
aún se conserva en la actualidad. Recientemente muchas
instituciones y organismos se encuentran organizando
seminarios, talleres, concursos y otro tipo de eventos, con el
fin de promover el conocimiento y la aplicación del bambú
como material de construcción. Entre estas instituciones
podemos mencionar: a la Asociación Peruana del Bambú, bajo
la dirección de la Arq. Tania Cerrón, la sociedad PeruBambu de
Josefina Takahashi.
En los últimos 10 años, muchos institutos de investigación,
gobiernos y ONG, están trabajando con un solo objetivo
común: el de darle una oportunidad a los pobres, para mejorar
sus condiciones de habitabilidad, así como también el de
conseguir un Código Internacional de Construcción, con
normas especificas para abrir el mercado de la construcción de
Maqueta Proyecto bambú (1992)
Prof. Juan Borges R.
Fuente: Domingo Ansereo TEGA 2007
15

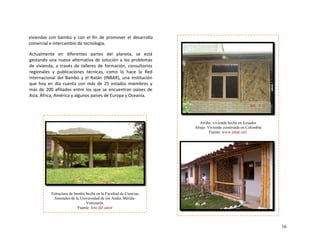

25. viviendas con bambú y con el fin de promover el desarrollo
comercial e intercambio de tecnología.
16
Arriba: vivienda hecha en Ecuador
Abajo: Vivienda construida en Colombia
Fuente: www.inbar.intl.
Actualmente en diferentes partes del planeta, se está
gestando una nueva alternativa de solución a los problemas
de vivienda, a través de talleres de formación, consultorios
regionales y publicaciones técnicas, como lo hace la Red
Internacional del Bambú y el Ratán (INBAR), una institución
que hoy en día cuenta con más de 25 estados miembros y
más de 200 afiliados entre los que se encuentran países de
Asia, África, América y algunos países de Europa y Oceanía.
Estructura de bambú hecha en la Facultad de Ciencias
forestales de la Universidad de los Andes Mérida-
Venezuela.
Fuente: foto del autor

26. 1.3.‐PRINCIPALES CONSTRUCCIONES ARQUITECTONICAS
TRADICIONALES Y MODERNAS
En esta parte de la investigación se presentara las evidencias del empleo del bambú, como material constructivo, en las obras más
importantes realizadas por personajes y arquitectos a través de la historia:
TEMPLO DE BAMBU
UBICACIÓN: KUNMING (CHINA)
AÑO DE CONSTRUCCION: 1280
DETALLES CONSTRUCTIVOS: pilares hechos en bambú.
PARTICULARIDADES DE LA EDIFICACION: El templo de Kunming o
templo de bambú, se encuentra en la montaña Yu’an. Data de la
época de la dinastía Tang.
TAJ MAHAL
UBICACIÓN: INDIA
AÑO DE CONSTRUCCION:1631
DETALLES CONSTRUCTIVOS: La cúpula milenaria construida
originalmente en bambú, fue sustituida por una bóveda
estructural en metal
PARTICULARIDADES DE LA EDIFICACION: Una de las siete
maravillas del mundo moderno declarado patrimonio de la
humanidad por la UNESCO (1983).
17

27.

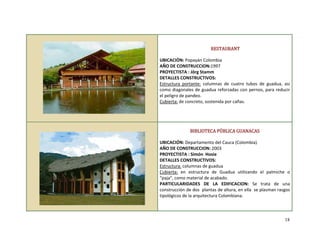

RESTAURANT
UBICACIÓN: Popayán Colombia
AÑO DE CONSTRUCCION:1997
PROYECTISTA : Jörg Stamm
DETALLES CONSTRUCTIVOS:
Estructura portante: columnas de cuatro tubos de guadua, asi
como diagonales de guadua reforzadas con pernos, para reducir
el peligro de pandeo.
Cubierta: de concreto, sostenida por cañas.
BIBLIOTECA PÚBLICA GUANACAS
UBICACIÓN: Departamento del Cauca (Colombia).
AÑO DE CONSTRUCCION: 2003
PROYECTISTA : Simón Hosie
DETALLES CONSTRUCTIVOS:
Estructura: columnas de guadua
Cubierta: en estructura de Guadua utilizando el palmiche o
“paja”, como material de acabado.
PARTICULARIDADES DE LA EDIFICACION: Se trata de una
construcción de dos plantas de altura, en ella se plasman rasgos
tipológicos de la arquitectura Colombiana.
18

28.

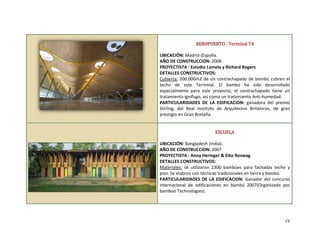

AEROPUERTO ‐ Terminal T4
UBICACIÓN: Madrid (España.
AÑO DE CONSTRUCCION: 2006
PROYECTISTA : Estudio Lamela y Richard Rogers
DETALLES CONSTRUCTIVOS:
Cubierta: 200.000m2 de un contrachapado de bambú cubren el
techo de este Terminal. El bambú ha sido desarrollado
especialmente para este proyecto; el contrachapado tiene un
tratamiento ignífugo, así como un tratamiento Anti‐humedad.
PARTICULARIDADES DE LA EDIFICACION: ganadora del premio
Stirling, del Real Instituto de Arquitectos Británicos, de gran
prestigio en Gran Bretaña.
ESCUELA
UBICACIÓN: Bangladesh (India).
AÑO DE CONSTRUCCION: 2007
PROYECTISTA : Anna Heringer & Eike Roswag
DETALLES CONSTRUCTIVOS:
Materiales: se utilizaron 2300 bambúes para fachadas techo y
piso. Se elaboro con técnicas tradicionales en tierra y bambú.
PARTICULARIDADES DE LA EDIFICACION: Ganador del concurso
internacional de edificaciones en bambú 2007(Organizado por
bamboo Technologies).
19
19

29.

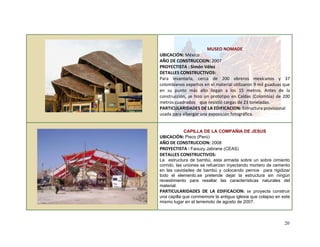

MUSEO NOMADE
UBICACIÓN: México
AÑO DE CONSTRUCCION: 2007
PROYECTISTA : Simón Vélez
DETALLES CONSTRUCTIVOS:
Para levantarla, cerca de 200 obreros mexicanos y 37
colombianos expertos en el material utilizaron 9 mil guaduas que
en su punto más alto llegan a los 15 metros. Antes de la
construcción, se hizo un prototipo en Caldas (Colombia) de 200
metros cuadrados que resistió cargas de 23 toneladas.
PARTICULARIDADES DE LA EDIFICACION: Estructura provisional
usada para albergar una exposición fotográfica.
CAPILLA DE LA COMPAÑIA DE JESUS
UBICACIÓN: Pisco (Perú)
AÑO DE CONSTRUCCION: 2008
PROYECTISTA : Faouzy Jabrane (CEAS)
DETALLES CONSTRUCTIVOS:
La estructura de bambú, esta armada sobre un sobre cimiento
corrido, las uniones se refuerzan inyectando mortero de cemento
en las cavidades de bambú y colocando pernos para rigidizar
todo el elemento.se pretende dejar la estructura sin ningún
revestimiento para resaltar las características naturales del
material.
PARTICULARIDADES DE LA EDIFICACION: se proyecta construir
una capilla que conmemore la antigua iglesia que colapso en este
mismo lugar en el terremoto de agosto de 2007.
20

30. 1.4.‐SISTEMAS TRADICIONALES CONSTRUCCION EN
QUINCHA O BAHAREQUE
BAHAREQUE TRADICIONAL
y en
rurales
n este
ructivo
rcones
o de
marco
pared.
olocan
ntal. El
spacio vacío que
ena de
BAHAREQUE MEJORADO (bahareque encementado)
Es similar al bahareque tradicional, con la sola diferencia, que
el espacio de listones horizontales (esterillas) se deja libre. Los
listones de bambú se cubren con una malla de gallinero, para
que facilite el revestimiento con mortero de cemento. Esta
pared es adecuada para climas calientes y húmedos*(15).
Este sistema de bahareque encementado se está aplicando
actualmente en Colombia, Ecuador y Costa Rica
Es un sistema
constructivo
desarrollado en
Colombia
(especialmente en el
eje cafetero)
algunas zonas
venezolanas. E
sistema const
se utilizan ho
de madera
bambú para el
principal de la
os listones se c
n forma horizo
L
e
e
queda se ll
barro embalado*(14).
Modelo de vivienda hecha en el sistema de
bahareque encementado
Quindio - Colombia
Fuente: www.inbar.html.
Vivienda rural de bahareque en Venezuela
Fuente: Graziano Gasparini libro: Arquitect
en Venezuela Armitano Editores
ura de tierra cruda
-1998
*(14).‐ Graziano Gasparini‐ Arquitectura de tierras en Venezuela‐ Armitano Editores 1998.
* 21(15).‐ Jorge Moran – INBAR News Articulo “casas de bambú” modelo en Guayaquil‐ Ecuador Pág. web: Hwww.inbar.orgH 2004.

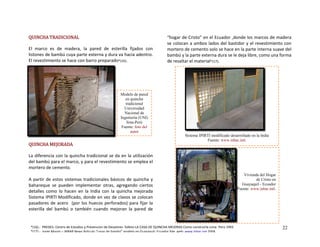

31. QUINCHA TRADICIONAL
hacia adentro.
*(16).
a diferencia co utilización
ento se emplea el
tradicionales básicos de quincha y
plementar otras, a
detalles como lo hacen en la India con la q mejorada
Sistema IPIRTI Modificado, donde en vez de c e colo
pasadores de acero (por los huecos perfora
esterilla del bambú o también cuando mejo
interna suave del
am deja libre, como una forma
e resaltar
El marco es de madera, la pared de esterilla fijados con
istones de bambú cuya parte externa y dura va l
El revestimiento se hace con barro preparado
UINCHA MEJORADA Q
L n la quincha tradicional se da en la
del bambú para el marco,
mortero de cemento.
A partir de estos sistemas
bahareque se pueden im gregando ciertos
uincha
lavos s can
dos) para fijar la
ran la pared de
“hogar de Cristo” en el Ecuador ,donde los marcos de madera
se colocan a ambos lados del bastidor y el revestimiento con
mortero de cemento solo se hace en la parte
b bú y la parte externa dura se le
el material*(17). d
Modelo de par
en quincha
tradicional
Universi
Nacional de
Ingeniería (
lima-Perú
Fuente: foto
autor
y para el revestimi
ed
dad
UNI)
del
Sistema IPIRTI modificado desarrollado en la India
Fuente: www.inbar.intl.
da del Hogar
de Cristo en
uil - Ecuador
w.inbar.intl.
Vivien
Guayaq
Fuente: ww
22*(16).‐ PREDES‐ Centro de Estudios y Prevencion de Desastres‐ folleto LA CASA DE QUINCHA MEJORAS Como construirla Lima‐ Perú 1993
*(17).‐ Jorge Moran – INBAR News Articulo “casas de bambú” modelo en Guayaquil‐ Ecuador Pág. web: www.inbar.org 2004.

32. 2.‐PAUTAS PREVIAS AL EMPLEO DEL BAMBU
Para un mejor conocimiento, un correcto manejo, un buen
diseño y una excelente construcción utilizando el BAMBU, se
debe tener en cuenta ciertas pautas básicas como:
Seleccionar el bambú maduro de
para columnas y soleras, los de 2
el entramado.
4 a 5 años de edad,
a 3 años de edad para
Cortarlos preferentemente al final del día, al ocultarse
el sol, cuando la sabi a comenzado su regreso a los
rizomas.
a
Realizar el curado adicional o la preservación,
utilizando productos n turales o químicos, que no sean
nocivos para el hombre; como el pentaborato, que es
una buena opción probada, segura, económica y que
no contamina el medio ambiente.
tr
a
El bambú debe estar protegido de sus enemigos: el
a sectos, los
rayos del so mala construcción que
la destruyen rápidamente.
gua, la humedad, el fuego, los hongos o in
l, el mal diseño y la
Hacer las perforaciones con taladros y emplear
arandelas y pernos.
Para el acabado final protegerlo a base de aceite de
linaza con trementina o betún, en vez de repelente
para insectos.
Hacer el mantenimiento integral permanente, para una
buena conservación.
2.1.‐CARACTERISTICAS ESPECIALES
celente
Actualmente al BAMBU, se le considera como un ex
material alternativo de construcción según ensayos
de
realizados
en el Instituto de pruebas de materiales construcción en
Sttugart (Alemania) debido a las siguientes cualidades y
características:
Por su versatilidad, ya que se emplea en diversas
formas en la construcción.
Por su ductilidad, elasticidad y capacidad de
deformación.
Por su fácil integración a otras estructuras.
Por su gran resistencia a los sismos, debido a su
flexibilidad.
Por su durabilidad que con un buen tratamiento o
preservación pueden durar más de 50 años.
Por ser liviano, generando menor peso en las
edificaciones.
crece 10 cm. diarios
y a partir de los 3 años puede ser utilizada, en la
estructura de viviendas.
Por su rápido crecimiento, ya que
Diversos tipos de bambú
Fuente: www.conbam.de 23

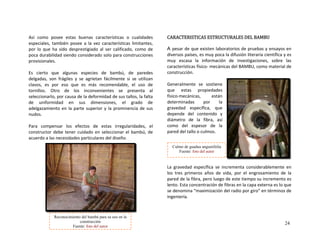

33. Así como posee estas buenas cara
especiales, también posee a la vez c
por lo que ha sido desprestigiado al
poc durabilidad siendo considerado
cterísticas o cualidades
aracterísticas limitantes,
ser calificado, como de
solo para construcciones
tor o
sel i de sus
de
ade a
Para
con
acu d
CARACTERISTICAS ESTRUCTURALES DEL BAMBU
a gravedad específica se incrementa considerablemente en
os tres primeros años de vida, por el engrosamiento de la
ared de la fibra, pero luego de este tiempo su incremento es
ento. Esta concentración de fibras en la capa externa es lo que
e denomina “maximización del radio por giro” en términos de
ngeniería.
a
provisionales.
Es cierto que algunas especies de bambú, de paredes
delgadas, son frágiles y se grietan fácilmente si se utilizan
clavos, es por
a
eso que es más recomendable, el uso de
nill s. Otro de los inconvenientes se presenta al
c onarlo, por causa de la defoec rmidad tallos, la falta
uniformidad en sus dimensiones, el grado de
lg zamiento en la parte superior y la r inencia de sus p om
nudos.
ompensar lo efectos estas irregularidades, el
debe
c s de
structor tener cuidado en seleccionar el bambú, de
er o a las necesidades particulares del diseño.
A pesar de que existen laboratorios de pruebas y ensayos en
diversos países, es muy poca la difusión literaria científica y es
muy escasa la información de investigaciones, sobre las
características físico‐ mecánicas del BAMBU, como material de
construcción.
Generalmente se sostiene
que estas propiedades
físico‐mecánicas, están
determinadas por la
gravedad específica, que
depende del contenido y
diámetro de la fibra, así
como del espesor de la
ared p
del tallo o culmos.
L
l
p
l
s
i
Culmo de guadua angustifolia
Fuente: foto del autor
Reconocimiento del bambú para su uso en la
construcción
Fuente: foto del auto
24
r

34. La densidad y el diámetro externo del tallo del bam
ser utilizado para predecir el modulo de ruptura y
de elasticidad, con una alta confiabilidad. La
ongitudinal es distinta en los nudos y los entrenud
es
bú, puede
el modulo
resistencia
os. En los
David Trujillo, profesor de la Universidad de
ogotá (Colombia), con respecto
r
l
nudos más resistente y durable, porque las fibras se
entrecruzan, en cambio en los entrenudos, las fibras están
dispuestas en forma paralela.
El ingeniero
B a las características de
ta unos resultados importantesresistencia del bambú, apo
que continu ción presento:
a a
POR COMPRESION: Para est
los nudos que tengan igualdad
introduce en una máquina q
a las fibras (la vara se pone
fragmenta a una determ nad
que se encuentra el dato b
a
u
de
i
usc
ESISTENCIA AL CORTE
prueba se cortan cilindros entre
en su diámetro y longitud. Se
e lo comprime en forma paralela
pie dentro de la maquina) y se
a fuerza, este es el momento en
ado.
R : Parecido al anterior, se le introduce a
se
la maquina con cuatro triángulos de acero (2 abajo y 2 arriba),
los de arriba deben estar desfasados con los triángulos de
abajo, de tal forma que cuando se aplique la fuerza, se
generen cuatro planos de corte, la prueba termina cuand
bambú se corta.
La resistencia del bambú aumenta al llegar a la madurez
luego, salvo algunas excepciones, no aprecia una
modificación importante.
o el
TRACCION: El bambú tiene más
firmeza a la tracción en la zona
s veces exterior en dos o tre
en el interior. En los nudos esta
firmeza disminuye y más aun todavía
cuando tienen más de 5 años.
más que
FLEXION
: Se someten a prueba generalme
a 10 cm. de diámetro con un grosor de pare 6
cm. a 1.2 cm, con una luz de 3.60 m.
Las deflexiones eran de: min.=1/25.9
1/20.1, de la luz
Prueba a tracción
Fuente: www.conbam.de
Prueba a compresión
n
d
te bambúes con 7
del bambú de 0.
máx.=1/16.1,
perpendicular a la
fibra
Fuente:
www.conbam.de
promedio=
25

35. 26
A continuación, se señalan los resultados obtenidos en los
418
N/mm2.
ón: sigma 18 N/mm2.
ulo de elasticidad 17900 N/mm
del e
demás de estos resultados, el Arq.
ue una varilla de hierro de 1 cm2 de
esiste la tracción de 40KN (kilo newton),
on una sección te 216
sión con todos estos datos, podemos asegurar que
ante un gigante en resistencia dentro del reino
COMPARACION DE COEFICIENTES DE RESISTENCIA DEL BAMBU
CON OTRAS MADERAS ensayos realizados por el Instituto Alemán de pruebas de
materiales de construcción civil, de Stuttgart, en el pabellón de
Zeri de Colombia, en EXPOHANNOVER en 1999, pero referido
a otra especie de bambú llamada “macana”.
1. Compresión: sigma 18 N/ mm2.
Modulo de elasticidad 18400 N/ mm2.
2. Tensión: sigma N/mm2
Modulo de elasticidad 19000
3. Flexi
Mód
4. Cortante: TAU (sin cemento en
5. Peso especifico: 7.90 Kg/m3.
Fuente: tomado Arq. Mario Álvar
kunt‐ Ibagué Colombia).
2.
el cañuto) 1.1N/mm2.
z U. “Bambusa Guadua
Mario Álvarez señala,
sección (menos de ½”),
una guadua (bambú)
KN.
A
q
r
c de 12 cm2 resis
En conclu
estamos
vegetal: por ello al bambú es denominado “el Acero vegetal”.
ESPECIE TRACCION COMPRESION FLEXION
BAMBU 2710 835 1700
ROBLE
BLANCO
810 490 490
EUCALIPTO 700 490 530
PINO OREJON
560 400 350
PINO BLANCO 560 240 280
ALAMO 230 200 340
GUAYACAN
NEGRO
746 956 _
ALGARROBO
NEGRO
375 482 _
CAOBA 368 513 _
CEDRO
MACHO
333 354 _
(_) No se encuentra la información al respecto.
Fuente: CE/P8283C649/FORESTALES/UNA Titulo: El Bambú como
Material de Construcción .Universidad Nacional Agraria- Perú.

36. CUADRO COMPARATIVO DE LAS CARACTERISTICAS ESTRUCTURALES DEL BAMBU Y OTROS MATERIALES DE CONSTRUCCION
MATERIAL
RESISTENCIA DE
DISEÑO
(Kg/cm2)
MASA POR
VOL MENU
(Kg/m3)
RELACI DEON
RESISTENCIA
(R/M)
MODULO DE
ELASTICIDAD
(Kg/cm2)
RELACION
DE RIGIDEZ
(E/M)
HORMIGON 82 2400 0.032 127400 53
ACERO 1630 7800 0.209 2140000 274
MADERA 76 600 0.127 112000 187
BAMBU 102 600 0.17 203900 340
Fuente: http:/ingersoll-rand/compair/ap-may97/bamb-4.htm
27

37.
COMPARACIONES
FISICAS ENTRE EL BAMBU Y LA MADERA
INDICE DEL MATERIAL
(K/N cm2)
MADERA
BAMBU CONIFERA
510
( DIN 407 T1)4
MODULO DE ELASTICIDAD 2.00 1.00
TRACCION/FIBRA 15.00 0.7
COMPRESION
FIBRA
Long=3.22 m
2.09 m
0.37 m
2.7
3.9
5.6
0.85
DEFLEXION
(prueba sin grietas)
10.0 1.00
CORTE 0.9 0.09
d= 12cm., d= 9cm.
A=50 cm2
W=100 cm3
I=70 cm40
_
Fuente: Ing. David Trujillo /Universid (Colomad de Bogotá bia).
RELACION DE DAÑOS E INTENSIDADES SISMICAS PARA
CONSTRUCCIONES DE DIFERENTES TIPOS
2.2.‐
FUENTE: Julio Kuroiwa libro: Reducción de Desastres
28

38. SELECCIÓN DEL BAMBU
En sten más de 1 es de y en
el Perú existen 8 géneros y nativas*(18). La
“G e las
gú en
99 nes
e chas
isp ores
roporcion
provienen del Ecuador. Para los parales y soleras se
eara la bambusa vulgaris y para el tejido del entramado
continuación se presenta el cuadro descriptivo de las espe r en el diseño del proyecto arquitectónico.
la naturaleza exi 250 especi bambú
42 especies
uadua Angustifolia” está considerada como una d
mejores para ser usada en la construcción.
Se
1
n estudios hechos por el investigador JUDZIEWICZ
9, señala que en América Latina se dispone de 11 millo
Hectáreas cubiertas de bambú, distribuidas en man
ersas. Esta gramínea e encuentra en may
es en Colombia, y Venezuela.
d
d
p
s
Ecuador
Como en el lugar, donde se desarrolla el proyecto solo hay
lantaciones de “Bambusa vulgaris” y “Bambusa Chusquea”
arrizo); entonces para las columnas se utilizara la caña de
aquil (Guadua Angustifolia), traída del norte del Perú, o
que se venden en los depósitos ubicados en la Ciudad y
p
(c
Guay
de la
que
empl
se utilizar
el carrizo.
cies a utiliza
Tipos de Bambú encontrados en el Perú
III Simposio Latinoamericano del Bambú
Guayaquil – Ecuador (2005)
Fuente: www.perubambu.org.pe
‐ Takahashi, Josefina Articulo “El Bambú en el Perú”‐ Pág. web: www.perubambu.org.pe 292005.*(18).
A

39. GUADUA ANGUSTIFOLIA CHUSQUE SPP. A BAMBUSA VULGARIS
NOMBRE COMUN Guadua, Caña de
Guayaquil, Bambú.
NOMBRE COMUN Chusqu Carrizo, Suro.e, NOMBRE COMUN Bambu,guafa
LUGAR Ecuador, Colombia, Perú. LUGAR América Central y del
Sur.
LUGAR Se extiende desde
México hasta chile.
UTILIZACION Construcciones de
diferentes tipos
UTILIZACION UTILIZACIONTechos y muros, En soleras, muros y
especialmente en los
entramados.
entramados.
DURABILIDAD Resiste muy bien a los
ataques de insectos.
CARACTERISTICAS
PARTICULARIDADES
CARACTERISTICASCulmos de hasta 6 mts
de altura, diámetro de
½ a 1½ pulgada (0.1‐3
cm)
Esta gramínea se
desarrolla en las riberas
de los ríos y acequias.
Interiormente es hueca
entre nudo y nudo
Culmos de 1,5 a 10 mts
PARTICULARIDADES
de longitud, con un
diámetro de 2 a 6 cm.
Delgada e irregular,
CARACTERISTICAS
color verde y amarillo.
Crece en suelos con
alto nivel freático
Culmos de 10 a 20 mts
de longitud, con un
diámetro de 10 a 20 cm.
PARTICULARIDADES Nudos relativamente
próximos.
FUENTE: Programa CYTED Titulo: técnicas mixtas de construcción con tierra /bambú y caña. ‐Fotos del autor
30

40. 2.3.‐TRATAMIENTO O PRESERVACION DEL BAMBU
va a ser utilizado
de preferencia con
hacerse al ras y
el nivel del
a un tratamiento
descomponer
con preservativos
como el
o o ningú
nas rural
a
tratam
mucha d e
LA M
Al seleccionar el bambú, que
de construcción, se corta,
tungsteno. El corte debe
primer o segundo nudo, sobre
cortado, debe someterse
tiene como fin, reducir o
almidón o a un tratamiento
los insectos y hongos.
El curad
como material
una sierra de
por encima del
suelo. Una vez
de curado, que
el contenido de
químico contra
tratamiento o no es tan efectivo
ero debido a su baj
almente en las zo
r el cu mo:
y el h
con
más
as
en
ue
preservativos, p
utilizado especi
de hace
, al calor
de
n costo, es el
es. Existen vari
mersión
imple, q
orm
formas
el agua
rado co en l mata,
umo. Por ser un
por in
iento s
no requiere
breve.
CURADO EN
técnica, vamos a efinirlo en f
ATA: Después de cortar
s l
y ai unos
a al
se
uy dable, pues
MERSION EN EL AGUA
los tallos, se deja
posible sobre los
30 cm. En esta
o se le cortan la
con ramas y hoja
otros bambúes
posición se le dej
recostado lo mas vertica
slado del suelo
menos por un mes, lue
le deja secar.
g s
los tallos no se
ramas y las hojas y
Es un método m
manchan y conservan.
CURADO POR IN
recomen
:
cortados, son
Ciudad de Pisco) por un tiempo no mayor de un mes, luego se
deja secar. Este ya que
tallos pierden su
AD A
Los tallos recién
sumergidos en agua (o en el mar en el caso de la
métle
los
odo no es muy recomendable,
resistencia o se manchan.
CUR O L CALOR: Este método tie
os tallos. Se apl
altura de 30 a 4
produzca contra
Curado por inmersió
m
n
.deFuente: www.conba
ne efectividad cuando se
ican
0cm e
o ccio o
fisura en el bambú) se debe tener
presente ov i a
quieren enderezar
sobre brasas, a una
riesgo de que el cal
l con sumo cuidado
, aunque se corr el
nes (agrietamiento
r
, es por eso que
o Chino que dice “B
siempre
el Pr erb
se parte”.
CURADO AL HUMO
mbú que no se dobla
: consiste en ahumar las c
hasta que queden cubiertos exteriormente
añas de bambú
de hollín. Este
31

41. método es muy usado en el Japón, aunque muy poco utilizado
n nuestro medio. Es una excelente opción.
o en algunos
asos por los nudos, dado a que los insectos u hongos atacan
or esos lados.
xisten diversos métodos de tratamiento o preservación con
roductos químicos y los más conocidos son: el método de
ncalado, el método Boucherie simple y el método Boucherie
odificado.
L METODO DEL ENCALADO
e
TRATAMIENTO CONTRA INSECTOS Y HONGOS
Como el bambú esta propenso al ataque de los insectos y
hongos, por lo tanto deben ser preservados, tanto por
insecticidas como fungicidas (contra hongos).
ste tratamiento se debe hacer por los extremosE
c
p
E
p
E
m
E : consiste en pintar con cal (CA
OH)2), los tallos o culmos y los entramados o paneles de
ambú. Con este método se reduce la absorción de agua, que
onlleva a una mayor resistencia contra los hongos.
L SIMPLE (por gravedad):
(
b
c
E METODO BOUCHERIE es un método
instalación y económicamente viable.
n tanque abierto en la parte superior, al
go de su pared.
eficiente de fácil
Consiste en utilizar u
cual se coloca en su parte inferior, un tubo metálico con una
llave, conectado al extremo del bambú, por medio de una
sección de un neumático de carro. En este caso se debe tener
cuidado de colocar el tanque, en un nivel más alto que el
bambú. Otra forma más simple es colocando verticalmente la
caña de bambú y llenando su entrenudo superior con
preservativo, dejándolo en esa posición por algunas horas,
hasta que baje a lo lar
EL METODO BOUCHERIE MODIFICADO (por presión):Es
parecido a la anterior , solo que el tanque que se emplea debe
Tallos de bambú curados al humo
Fuente: www.conbam.de
32

42. 33
ser hermético y tiene que llevar en su parte superior, una
válvula de bicicleta, un medidor o indicador de presión y una
apa con rosca, por donde se llena el tanque con el
reservativo hasta las ¾ partes. Posteriormente, se le aplican
aire portátil
más rápido
al mismo
G.C.
S UTILIZADOS PAR PRESERVAR EL BAMBU
Mathur (director de la ONE‐ India) en su publicación “casa
durable de bambú” recomienda una composición preservante
para el bambú y consiste en prepara 100 litros de agua, bien
sea, 1 Kg. de pentaoxido de arsénico, 3 Kg. de sulfato de cobre
y 4 Kg. de bicromato de potasio o también, con 4 Kg. de cristal
de cobre, 4Kg de bicromato de cobre y 0.15 Kg. de acido
acético. Eso si se debe manipular con sumo cuidado.
A
t
p
de 10 a 15 libras de aire, utilizando una bomba de
e las utilizadas en las bicicletas. Este método es el
efectivo que permite tratar a varios bambúes
empo.
l Dr. Shri.
d
y
ti
E
PRODUCTO
Método Boucherie Modificado
FUENTE: www.conbam.de

43. APLICACIÓN DEL BAMBU
TRATADO
CONCENT.
%
ABSORCION
Lbs./pie3
Sal seca
DURACION DEL
TRATAMIENTO EN HORAS
AÑOS DE SERVICIO
ESPERADO
1.-para uso a la intemperie y
en contacto con el suelo.
a.-postes para cercas, tarimas
etc.
b.-soporte para plantas.
A a C
E
A C
8, B-4
E-10
A, B, C
0.3 a 0.4
0.3
3-4
2
10-15
8-10
2.-construccion de viviendas.
a. Cerchas
Columnas.
b.-persianas, cielo
raso, paneles para
puertas.
A a E
F, G, H ,I
A y C-6
B-3, D-8
E-10
F, G, H-6 1-2
A a D-0
0.2 a 0.3
E 0.5
0.1-0.2
2-3 15-20
1 10
3.- refuerzos.
a.-refuerzo en concreto
b.-refuerzo en muros
recubiertos con barro.
F y F
D y E
6
D-6, E-8
0.2
0.2 a 0.3
1.2 25-30
2 10-15
4.- protección del fuego
a.-parte interna de la casa
b.- al aire libre.
J
J
25
25
2 a 3
2 a 3
6 a 8 15-20
6 a 8 10-15
A: Pentoxido de arsénico D: Acido Bórico G: Acido Bórico J: composición
cobre cristalizado Sulfato de Cobre Cristalizado Bórax antiséptica aSulfato de
Dicromato de sodio (1:3:4) Dicromato de Sodio (1 4) Dicromato de Sodio (2:2:0,5) prueba de fuego,5:3:
Acido Bórico
B: Sales de Bolinden E: Cloruro de zinc H: Acido Bórico sulfato de cobre
Dicromato de Sodio (1:1) (1:1) cristalizadoBórax
C: Sulfato de Cobre Cloruro de Zinc
Dicromato de Sodio F: Cloruro de Zinc I: Pentaclorofenato de Sodio Dicromato de Sodio
Acido acético (5,6: 5:6:0,25) Dicromato de Sodio (5: 1,5) ( 3: 1:5:6)
Fuente os Colombianos LTDA 1981: Oscar Hidal ago López “Manu l de construcción con Bambú”. Editorial Estudios Técnic
3.-EL BAMBU EN LA ARQUITECTURA SOSTENIBLE
34

44. La nec el medio ambiente e las
actual dado a la gran
ambiental, q esto
en peligro la
en nuestro planeta.
E tonces es nte y
estra
hacer una
arquitectura nible,
eando ales,
técnicas y que
enov ste
mbú
c mo la alternativa para
arquitectura
nib iples
razones entre las cuales
podemos me
esidad de preservar
es
es una d
contaminación
ue pu
biodiversidad
preocupaciones,
ha
n urge
necesario de nu
parte
soste
empl materi
energías
sean r
contexto
ables. En e
surge bael
o
una
soste le por múlt
ncionar:
Propicia la existencia y sostenibilidad de la flora y la
fauna.
Protege el ecosistema y la biomasa.
Regula el caudal de las aguas de lluvia, evitando las
erosiones.
Es un recurso sostenible dado a la alta densidad de
culmos
llo, dando iomasa e le
ermitirí ide era,
itando a, de
bosq mb
por área que se forman al sembrar un solo
ta
p
ev
los
origen a una b
a ser un sustituto
su tala indiscriminad
ues y el desequilibrio a
considerable qu
al de la mad
la deforestación
iental.
Sirven cientemente como muros biológicos de
contención, que las socavacio l suelo.
efi
controlan nes de
Se le considera como una bomba de alma enamiento
de agua en el tallo n el sistema rizom
c
y e a.
Es un regulador de alance del oxigeno y monóxido
de carbono en la atmósfera.
el bamb también permite una arquitectura
porque:
b el
Además ú generar
sostenible,
Es un recurso na que como mate rve para
desarrollar una bioclimátic mbiental
tural rial si
construcción a ay
que beneficia al ser humano.
Es un recurso renovable, ya que a diferencia de la
talando el árbol, el bambú solo madera que se obtiene
se poda para que nuevamente retoñe.
Es un recurso sustentable, no solo porque pre
dad,
senta
cómoda
joramiento y
mpo de su
duración.
una vivienda fresca, sana, segura, de cali
y confortable; sino también por el me
mantenimiento que se le puede dar en el tie
Retoño de bambú
Fuente: www.conbam.de
35

45. 36
36
Una forma de sostenibilidad arquitectónica
Bambú- Estructura Modular
Parque de las Leyendas
Lima- Perú
Fuente: foto del autor
Genera un ahorro en recursos económicos, porque es
ce en el lugar y es de fácil
rto que se necesita de la
ra aprender a usarlo, pero
de materiales ni equipos
un recurso natural que cre
adquisición. Si bien es cie
mano de obra calificada p
no es necesario el empleo
sofisticados.
a
Genera un ahorro energéti ar
a material de construcción,
energía. además con su v
energético en aire acondi n c
debido al cambio brusco
Pisco, ya que el bambú
térmico, debido a las cámar
cavidad hueca, dando fresc
noche.
co, ya que p a convertirlo
no se hace mucho gasto de
uso se e ita el gasto
cionado o e calefa ción,
del clima en la ciudad de
actúa como un aislante
as de aire que almacena su
ura en el día y abrigo en la
El bambú genera pocos corteza
que eliminar.
desperdicios y ninguna
En la construcción de viviendas con este sistema
(Quincha mejorada con Bambú), no
mucha energía, a excepción del
transporte.
se requiere de
requerido en el
