Este documento proporciona una introducción a Illustrator CS3. Explica que Illustrator es un programa de vectores utilizado principalmente para hacer ilustraciones, logotipos y gráficos. Las ventajas de los gráficos vectoriales incluyen que son escalables sin pérdida de resolución, tienen líneas nítidas y son adecuados para impresión en alta resolución. También cubre conceptos básicos como usar las herramientas de forma, lápiz y selección, y cómo cambiar el color, tamaño y pos

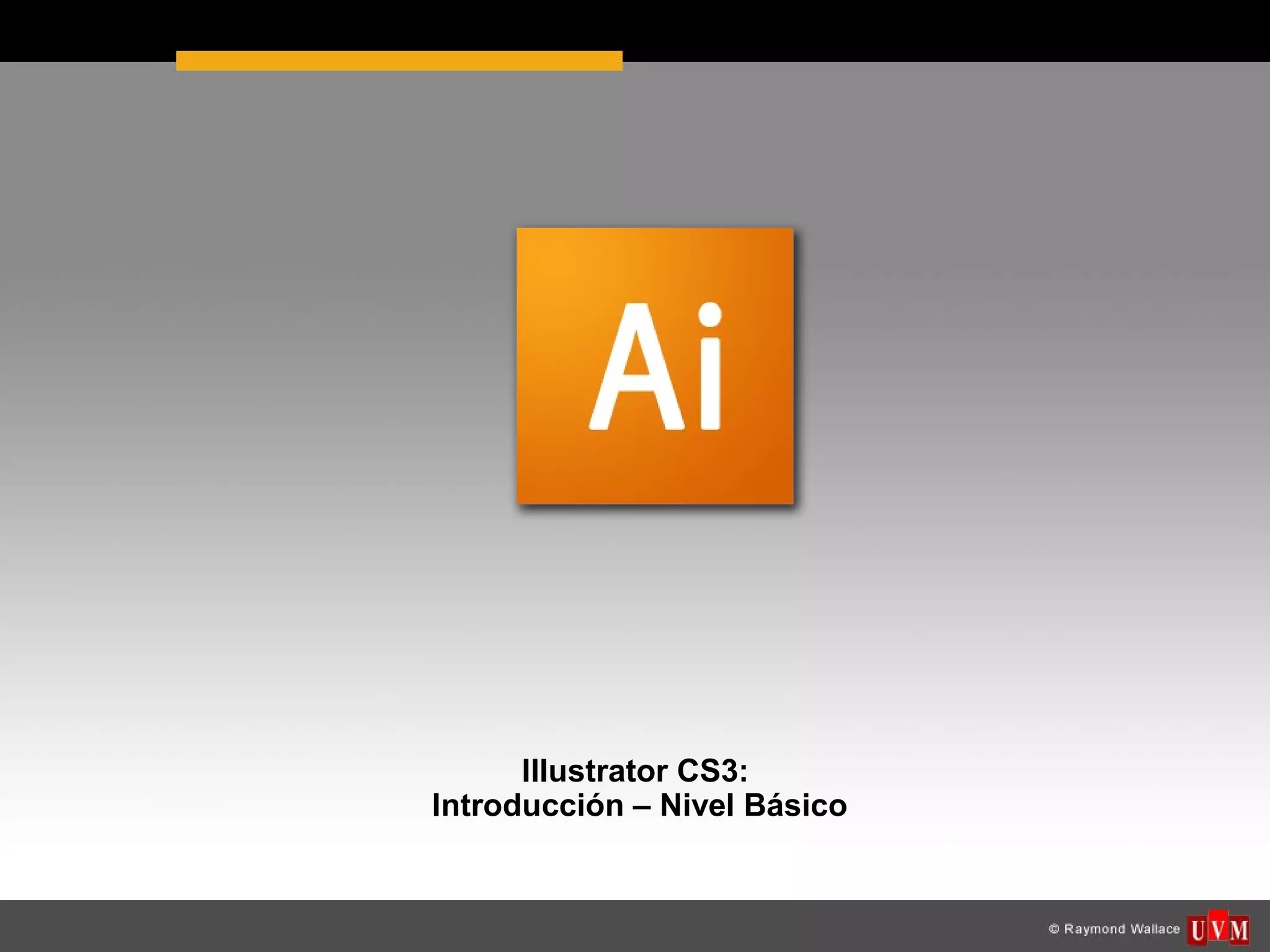

1. Illustrator CS3:
Introducción – Nivel Básico

2. ¿Qué es Illustrator?
• Illustrator es un programa de vectores. Su
principal uso es para hacer ilustraciones,
caricaturas, diagramas, gráficos y
logotipos. A diferencia de las fotografías o
imágenes de mapa de bits que se forman
por pixels, Illustrator usa ecuaciones
matemáticas para hacer cualquier forma.
Esto hace que los gráficos vectoriales
sean escalables sin pérdida de resolución.

3. Ventajas de los gráficos del vector
• Escalable sin pérdida de resolución
• Las líneas son nítidas en cualquier
tamaño
• Impresión en alta resolución
• Disminuir el tamaño del archivo
• Bueno para dibujar ilustraciones

4. Desventajas de los gráficos vectoriales
• Los dibujos tienden a verse planos y son
dibujos animados
• Difícilmente se producen dibujos foto
realistas

5. Vector vs Bitmap: imagen ampliada a un 1200%
Vector
Bitmap

6. Usos Comunes para Illustrator
Diseño de Logotipos

7. Usos Comunes para Illustrator
Mapas

8. Usos Comunes para Illustrator
Ilustraciones

9. Usos Comunes para Illustrator
Infografías

10. Usos Comunes para Illustrator
Fotorealismo

11. Usos Comunes para Illustrator
Diseño de Empaque y Envase

12. Empezando con Ilustrador

13. Área de Trabajo

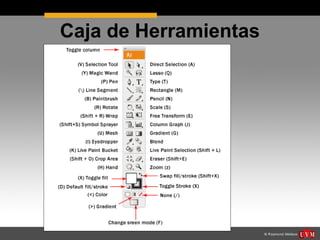

14. Caja de Herramientas

15. Paleta Flotante

16. Dibujando Formas Básicas
Herramientas de Selección
Hay 2 tipos de herramientas de selección en Ilustrador, utilizados para
seleccionar objetos:
Herramienta de Selección: Se utiliza para seleccionar y mover una forma.
También se puede utilizar para cambiar el tamaño de una forma.
Herramienta de Selección Directa: selecciona un único punto de anclaje o
también llamado nodo en lugar de toda la forma. Y con ella puedes cambiar ese
punto o nodo. Si quieres solo un punto, dale clic sobre él que deseas
seleccionar, si quieres seleccionar más de uno utiliza la tecla de Mayúsculas y
ve tocando cada punto que añadirás.

17. Herramientas de forma
Ahora vamos a pasar a las Herramientas de Forma. Cuando vayas a la
paleta de herramientas y dejes presionada la herramienta de
rectángulo, una lista de herramientas de formas se ampliará para que
escojas. Empezaremos con la herramienta rectángulo que viene
primero.

18. Entendiendo Relleno y Trazo
(Relleno)
(Trazo)
Haga clic y arrastre un rectángulo como se muestra.
Por defecto, tiene relleno blanco y trazo negro. (Trazo,
es la línea que dibuja la forma)

19. Cambiando Color del Relleno
Vamos a empezar a cambiar el color de
relleno para el rectángulo. Haz doble
clic en la herramienta de relleno de la
paleta. Se abrirá una ventana
emergente donde podrás seleccionar el
color. Arrastra el control deslizante para
seleccionar un color azul y de color azul
profundo. Haz clic en Aceptar después
de eso.

20. Quitar Trazo
Haz clic en el Trazo en la Paleta de Herramientas una sola vez por
encima del Relleno. Haz clic en el icono Ninguno y el Trazo de tu
rectángulo que era antes negro desaparecerá.

21. Mantener Proporciones
Para dibujar un cuadro perfecto, seleccionaremos la Herramienta Rectángulo.
Mantén presionada la tecla Mayúsculas cuando estés dibujando el cuadro.
Harás lo mismo con el círculo, seleccionaremos la Herramienta Elipse y
mantienes presionada la tecla Mayúsculas cuando estés dibujando el círculo.
Cambiar Tamaño de las Formas
Para cambiar el tamaño de las formas, selecciona la forma usando la
Herramienta Selección y debe aparecer una caja alrededor de la forma.
Arrastra la esquina desde el punto de anclaje para cambiar su tamaño.
Para mantener la proporción del tamaño de la forma mientras lo cambias,
oprime la tecla Mayúsculas. Y si quieres que quede en la misma posición
oprime también la tecla Alt.

22. Rotando Formas
Selecciona la forma con la Herramienta Selección y
aparecerá un cuadro alrededor de la forma. Mueve tu mouse
cerca de una esquina, el cursor cambia a un icono de
rotación, haz clic y mantén oprimido el mouse mientras le das
vuelta al cuadro. Para ajustar a 45º incrementándose, mantén
oprimida la tecla Mayúsculas y dale vuelta a la forma con el
mouse.

23. Más Opciones de la
Herramienta Forma
Selecciona la Herramienta. Dale clic una vez sobre la mesa de trabajo y aparecerá
una ventana. Escribe los mismos datos mostrados abajo y dale Ok. Aparecerá la
Estrella de acuerdo a lo que pusimos en la ventana. Este método lo puedes usar con
las otras herramientas de forma también.

24. Dibujando con la
Herramienta Lápiz
Es muy sencillo dibujar líneas usando la Herramienta Lápiz. En ésta
lección se enseñarán algunos trucos para dibujar líneas suaves y
fluídas.
Dibujando una Línea
Selecciona la Herramienta Lápiz y mantén oprimido el mouse para
dibujar una línea a mano alzada.

25. Cerrando Trazos con la Herramienta Lápiz
Para cerrar un trazo, oprime Alt al llegar al
punto donde comenzó la línea con la
Herramienta Lápiz. Aparecerá un círculo
pequeño junto al cursor Lápiz indicando que se
cerrará el trazo.
Suavizando Líneas Irregulares
Normalmente cuando dibujas con la
Herramienta Lápiz, el trazo se ve irregular.
Para suavizar las partes donde se ve así,
solo tienes que oprimir Alt al mismo tiempo
que estás usando la Herramienta Lápiz y
aparece la Herramienta Suavizar, ya que
haz trazado la figura, pasa la Herramienta
Suavizar por encima de esas partes
irregulares. Entonces verás cómo se quitan
o agregan nodos a la forma para que se
vea más suave, más profesional.

26. Remodelación de un Trazo
Para remodelar un trazo, debes estar seguro(a) qué parte de la forma quieres arreglar, y
tener seleccionada la Herramienta Lápiz, el inicio será en una parte de la figura y el final,
deberá también terminar, en otra parte de la misma figura, esto es para poder asegurarnos
que se cierre el trazo.
Como podrán ver en la figura de arriba, al estar agregando esa parte al dibujo, las líneas
vuelven a quedar irregulares, para evitar eso, sólo tendrás que oprimir la tecla Ctrl, una vez
que hayas empezado a trazar la línea, y aparecerá un icono de un lápiz con una especie de
nodo pequeño a un lado, esto te estará indicando que tu trazo será suave, así ahorrarás
tiempo para no tener que pasar de nuevo la Herramienta Suavizar.

27. Opciones de la Herramienta Lápiz
Puedes activar las Opciones de la Herramienta Lápiz, dando doble clic sobre la
Herramienta Lápiz en la Paleta de Herramientas. Puedes cambiar la combinación de
fidelidad y suavidad que se ajuste a lo que deseas obtener.
Fidelidad: Determina que tanto quieres que se
apegue al movimiento que hagas con el mouse.
A mayor fidelidad, te ayudará a que si no eres
muy diestro con el mouse, obtengas buenos
resultados.
Suavidad: A mayor cantidad que pongas,
menos nodos se producirán en la figura. Por lo
tanto el trazo será mucho más suave.

28. Drawing Straight Lines
Select the Pen Tool and click once to add the first anchor point. Move your mouse
to the next position and click again to create the second point. The two anchor
points will be connected together. Continue doing this to create a W shape as
shown.To draw a new line, click the Selection Tool(The Black Arrow Icon) and click
back the Pen Tool again.

29. Closing a Path
To close a path, click back the starting point to close the shape.
Drawing a Curved Line
Click and drag to put out the
handles to create a smooth
anchor point.

30. Changing Path Directions
Click and drag to create a
smooth anchor point. Without
releasing your mouse, hold
Alt/Option and drag the handle
up to change the path direction.
Drawing a Circular Path
Click and drag to create a smooth anchor point.
Continue adding points and click back the
starting point to close the path.

31. Adding Anchor Points
With the Pen Tool selected, go near the path where you want to add a new anchor point. A
plus sign will appear next to the pen, click on the path to create a new anchor point.
Removing Anchor Points
To remove point, move your Pen Tool close to an anchor. A minus sign will appear next
to the pen. Click on the anchor point to delete it.

32. Converting Anchor Points
To convert a smooth anchor point to a sharp anchor point, move your Pen Tool near the
anchor and hold Alt/Option and your Pen Tool will change to an arrow shape. Click on the
smooth anchor to convert it to an anchor point. Click and drag on the anchor point again to
change it back to a smooth anchor point.
Moving Anchor Points
Select the Direct Selection Tool and click and on anchor you want to move. Click and drag
to change positions.

33. Changing Anchor Directions
With the Pen Tool, you can quickly change the anchor directions. Hold Ctrl/Command to
quickly change the Pen Tool to Direction Selection Tool. Select the anchor point you want
to edit. The anchor handle will appear. Now release Ctrl/Command and hold Alt/Option to
change it to Convert Anchor Tool. Click and drag the handles to change the direction.

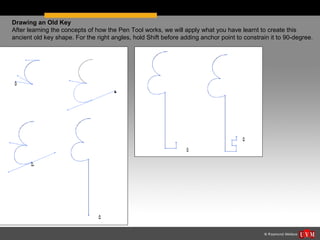

34. Drawing an Old Key
After learning the concepts of how the Pen Tool works, we will apply what you have learnt to create this
ancient old key shape. For the right angles, hold Shift before adding anchor point to constrain it to 90-degree.

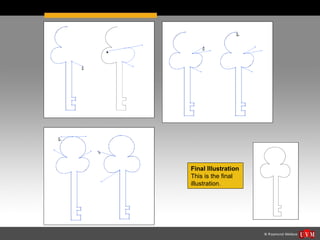

35. Final Illustration
This is the final
illustration.

36. Tips for Using Pen Tool
Use as little anchor points your need to create your shape
Add anchor points where there is a change in direction of the line/curve
Use shortcuts like Alt/Option or Ctrl/Command to quickly swap to other tools to edit your path
Hold shift to lock your path while adding new anchor point for 45-degree increments.
