TINKERCAD
MANUAL
Denisse Chacaguasay
PRESENTED TO

2. ¿QUÉ ES
TINKERCAD?
CIRCUITOS BÁSICOS
Es una aplicación web
gratuita y fácil de usar que
proporciona a la nueva
generación de diseñadores e
ingenieros las habilidades
básicas pra la innovación:
diseño 3D, electrónica y
codificación

3. CARACTERÍSTICAS
PRINCIPALES
A
B
C
Interfaz de trabajo simple y atractiva.
Basada en el lenguaje CSG para crear
modelos 3D complejos.
Tiene Tinkercad Circuits para la
programación de circuitos en Arduino.
D
Cuenta con la opción de simulación
Arduino para ver el diseño final
Construye modelos de ladrillos (similar
a lego)
Compatible con Minecraft.
E
F

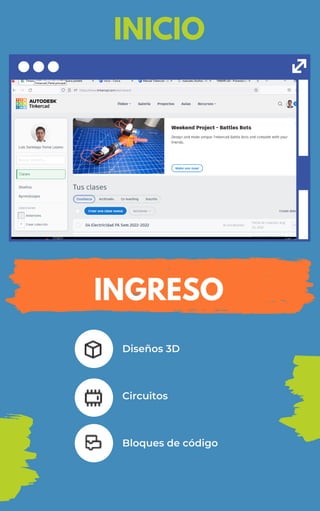

4. INGRESO
INICIO
Diseños 3D
Circuitos
Bloques de código

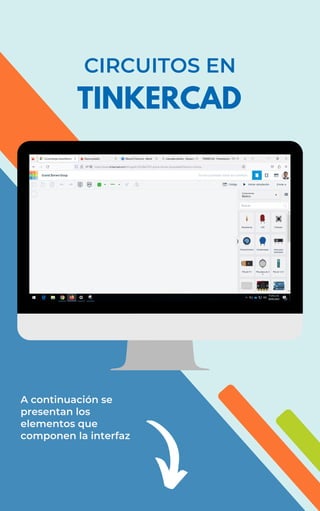

5. CIRCUITOS EN
TINKERCAD
A continuación se
presentan los
elementos que
componen la interfaz

6. INTERFAZ PARA
CIRCUITOS
Cambio de nombre del
proyecto
Permite copiar, pegar o
eliminar un componente
Retroceder o adelantar
una acción
Permite cambiar de color a
los elementos como:
cables, conexiones,
cocodrilos y automátcios
Permite girar o invertir a
un componente
Vista de circuito,
esquemática y lista
de componentes
Permite insertar código, iniciar la
simulación y compartir el proyecto.

7. CONDENSADOR
COMPONENTES PARA
CIRCUITOS
Limita el flujo de
electricidad de un
circuito, con lo que
se reduce el voltaje y
la corriente
RESISTENCIA
Almacena y libera
energía en un
circuito eléctrico
CONDENSADOR
POLARIZADO
Un condensador de
dirección que se utiliza
para almacenar y liberar
energía eléctrica de un
circuito

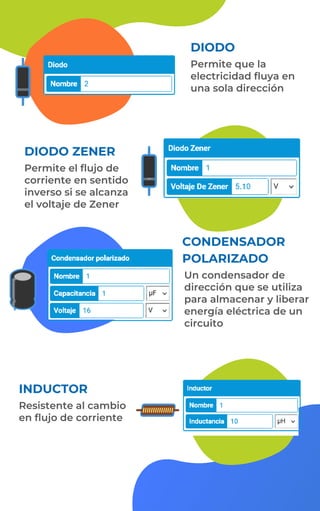

8. DIODO ZENER
INDUCTOR
Permite que la
electricidad fluya en
una sola dirección
DIODO
Permite el flujo de
corriente en sentido
inverso si se alcanza
el voltaje de Zener
CONDENSADOR
POLARIZADO
Un condensador de
dirección que se utiliza
para almacenar y liberar
energía eléctrica de un
circuito
Resistente al cambio
en flujo de corriente

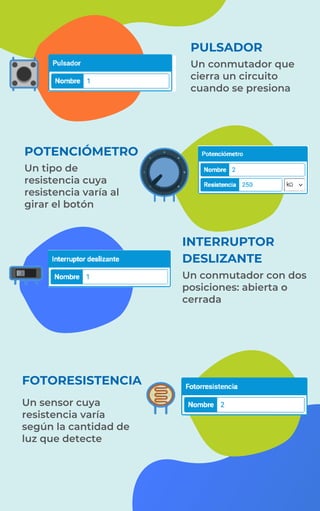

9. POTENCIÓMETRO
FOTORESISTENCIA
Un conmutador que
cierra un circuito
cuando se presiona
PULSADOR
Un tipo de
resistencia cuya
resistencia varía al
girar el botón
INTERRUPTOR
DESLIZANTE
Un conmutador con dos
posiciones: abierta o
cerrada
Un sensor cuya
resistencia varía
según la cantidad de
luz que detecte

10. SENSOR DE DISTANCIA
ULTRASONIDO
PIEZO
Un sensor cuyo
voltaje de señal
cambia a medida
que se humedece
SENSOR DE HUMEDAD
DEL SUELO
Un sensor que utiliza
las ondas de sonido
para determinar a
que distancia se
encuentra un objeto
de él
SENSOR PIR
Sensor de movimiento
infrarrojo pasivo que se
utiliza para detectar
movimiento delante de
él
un tipo de zumbador
que emite ruido con
distintas frecuencias

11. SENSOR DE LUZ
AMBIENTAL
SENSOR DE FUERZA
Convierte a luz en
corriente eléctrica
FOTODIODO
Utiliza la luz
ambiental para
controlar la base de
un transistor NPN
interno
SENSOR DE
FLEXIÓN
Un sensor cuya
resistencia cambia a
medida que se dobla
Un sensor cuya
resistencia cambia
en función de la
cantidad de fuerza
aplicada

12. SENSOR DE DISTANCIA
ULTRASÓNICO
SENSOR DE
INCLINACIÓN DE 4
PINES
Detecta las señales
de infrarrojos que
emiten dispsitivos
como los controles
remotos
SENSOR IR
Un sensor que utiliza
las ondas de sonido
para determinar a
que distancia se
encuentra un objeto
de él
SENSOR DE
INCLINACIÓN
Conmutador que se
activa con los cambios
de inclinación SW200D
Un conmutador de 4
pines que se activa
con los cambios de
inclinación y se
encuentra con los
kits de Arduino

13. SENSOR DE GAS
DPST DE CONMUTADORES
DIP
Un sensor que
genera distintos
voltajes según la
temperatura
ambiete
SENSOR DE
TEMPERATURA
Un sensor de gas
Wisen que se utiliza
para detectar fugas de
gas, como el monóxido
de carbono , el alcohol
y el metadato
TECLADO 4X4
Un teclado de 15
botones con dígitos de
0 a 9, letras de A a D y
los símbolos * y #
Un unico
conmutador DIP

14. SPST DE CONMUTADORES
DIP X6
Contiene 6
conmutadores
individuales
LED RGB
Contiene 4
conmutadores
individuales
SPST DE
CONMUTADORES
DIP X4
LED
Diodo de emisión de luz
que se ilumina cuando
la electricidad lo
atraviesa en la dirección
correcta
Un tipo de LED que
combina el rojo, el
azul y el verde para
producir cualquier
color

15. NEOPIXEL
Un unico LED RGB que
se puede controlar
individualmente
mediante un
microcontrolador
ANILLO DE 12
NEOPIXELES
Una bombilla
incandescente de 12
V/3 W
BOMBILLA
NEOPIXEL JEWEL
Un conjunto de 7
Neopixeles que se
pueden controlar
individualmente
mediante un
microcontrolador
Un anillo de 12
Neopixeles que se
pueden controlar
individualmente
mediante un
microcontrolador

16. ANILLO DE 24
NEOPIXELES
Un anillo de 16
Neopixeles que se
pueden controlar
individualmente
mediante un
microcontrolador
MOTOR DE
VIBRACIÓN
Un anillo de 16
Neopixeles que se
pueden controlar
individualmente
mediante un
microcontrolador
ANILLO DE 16
NEOPIXELES
TIRA DE 4, 6, 8, 10
12, 16 ,20
NEOPIXELS
Una tira flexible de LED
RGB que se puede
controlar mediante un
microcontrolador
Motor que vibra
cuando se enciende

17. MOTOR DE CC CON
CODIFICADOR
Un motor de engranaje
planetario de 3-12 V de
Actobotics con
codificador
MICROSERVOMOTOR
Un motor que
convierte energía
eléctrica en energía
mecánica
MOTOR DE CC
MOTOR DE CC
CON
CODIFICADOR
Un motor de engranaje
planetario de gran
resistencia de 3-12 V de
Actobotics con
codificador
Un motor cuya
posición se puede
controla mediante
un microcontrolador

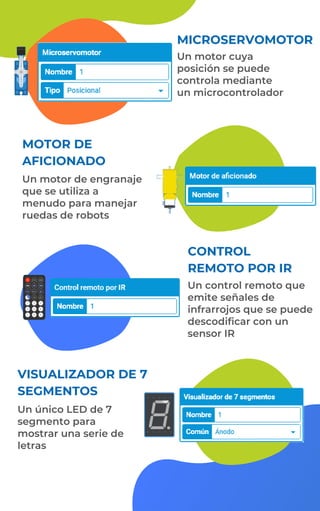

18. MOTOR DE
AFICIONADO
Un motor de engranaje
que se utiliza a
menudo para manejar
ruedas de robots
VISUALIZADOR DE 7
SEGMENTOS
Un motor cuya
posición se puede
controla mediante
un microcontrolador
MICROSERVOMOTOR
CONTROL
REMOTO POR IR
Un control remoto que
emite señales de
infrarrojos que se puede
descodificar con un
sensor IR
Un único LED de 7
segmento para
mostrar una serie de
letras

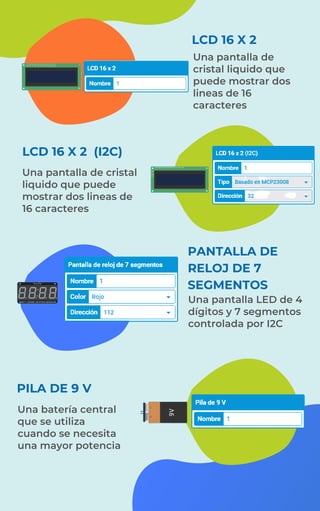

19. LCD 16 X 2 (I2C)
Una pantalla de cristal
liquido que puede
mostrar dos lineas de
16 caracteres
PILA DE 9 V
Una pantalla de
cristal liquido que
puede mostrar dos
lineas de 16
caracteres
LCD 16 X 2
PANTALLA DE
RELOJ DE 7
SEGMENTOS
Una pantalla LED de 4
dígitos y 7 segmentos
controlada por I2C
Una batería central
que se utiliza
cuando se necesita
una mayor potencia

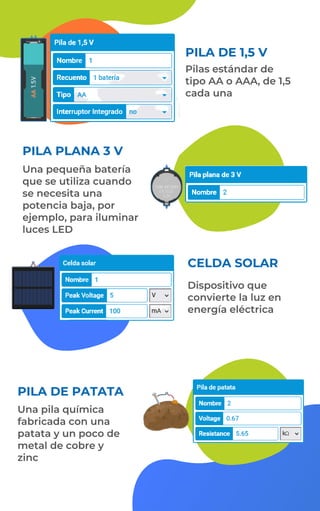

20. PILA PLANA 3 V
Una pequeña batería
que se utiliza cuando
se necesita una
potencia baja, por
ejemplo, para iluminar
luces LED
PILA DE PATATA
Pilas estándar de
tipo AA o AAA, de 1,5
cada una
PILA DE 1,5 V
CELDA SOLAR
Dispositivo que
convierte la luz en
energía eléctrica
Una pila química
fabricada con una
patata y un poco de
metal de cobre y
zinc

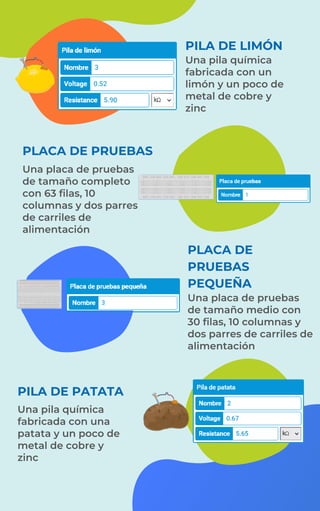

21. PLACA DE PRUEBAS
Una placa de pruebas
de tamaño completo
con 63 filas, 10
columnas y dos parres
de carriles de
alimentación
PILA DE PATATA
Una pila química
fabricada con un
limón y un poco de
metal de cobre y
zinc
PILA DE LIMÓN
PLACA DE
PRUEBAS
PEQUEÑA
Una placa de pruebas
de tamaño medio con
30 filas, 10 columnas y
dos parres de carriles de
alimentación
Una pila química
fabricada con una
patata y un poco de
metal de cobre y
zinc
