Este documento presenta un curso de robótica para niños. El objetivo general es construir un robot que imite a un organismo biológico de forma artificial para que los niños aprendan conceptos básicos de electrónica y mecánica a través del aprendizaje práctico y el trabajo en equipo. El curso introduce conceptos como la historia de los robots, las partes de un robot, herramientas básicas y principios de electricidad y electrónica.

1. CURSO DE ROBÓTICA PARA NIÑOS Nivel - I CURSO DE ROBÓTICA PARA NIÑOS – NIVEL I Facultad: Facultad de Educacion Profesor: Vanessa Tomy Rodriguez E – mail: [email_address]

2. OBJETIVO GENERAL Se propone la construcción de un robot, el cual imita de manera muy aproximada a un organismo biológico de forma artificial, con el que los niños lograrán sus objetivos individuales en el mundo de los Robots, a través de la filosofía del APRENDER HACIENDO y el trabajo en equipo.

3. OBJETIVOS ESPECIFICOS Asimilar los conceptos básicos de la electrónica y mecánica. Identificando los principales componentes. Reconocer las herramientas básicas a la hora de querer hacer una máquina mecatrónica. Identificar que es un robot y cuales son los principales características.

4. Construir un robot reactivo, basado en electrónica y mecánica básica, que responda a estímulos externos simulando un tropismo de un ser animal simple. Reconocer la fisiología y la anatomía básica de los animales. OBJETIVOS ESPECIFICOS

5. INTRODUCCIÓN A LA ROBÓTICA

6. HISTORIA DE LOS ROBOTS Por siglos el ser humano ha construido máquinas que imiten las partes del cuerpo humano. Los antiguos egipcios unieron brazos mecánicos a las estatuas de sus dioses. Durante los siglos XVII y XVIII en Europa fueron construidos muñecos mecánicos muy ingeniosos que tenían algunas características de robots. En 1805, Henri Maillardert construyó una muñeca mecánica que era capaz de hacer dibujos. Una serie de levas se utilizaban como el programa para el dispositivo en el proceso de escribir y dibujar.

7. La palabra robot es de origen Checo y significa “trabajo”. Fue aplicada por primera vez a las máquinas en los años 20’s. Los robots electrónicamente controlados son un logro del siglo XX. A pesar de que actualmente es posible encontrar robots en fábricas modernas, están lejos de los robots clásicos de la ciencia ficción que pueden ver, oír, hablar y pensar. ANTECEDENTES

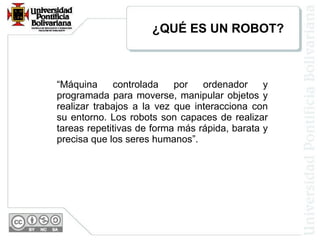

8. “ Máquina controlada por ordenador y programada para moverse, manipular objetos y realizar trabajos a la vez que interacciona con su entorno. Los robots son capaces de realizar tareas repetitivas de forma más rápida, barata y precisa que los seres humanos”. ¿QUÉ ES UN ROBOT?

9. ¿QUÉ ES LA ROBÓTICA? Básicamente, la robótica se ocupa de todo lo concerniente a los robots, lo cual incluye el control de motores, mecanismos automáticos neumáticos, sensores, sistemas de cómputos

11. LAS LEYES DE LA ROBÓTICA Ley Cero: Un robot no puede dañar a la humanidad, o a través de su inacción, permitir que se dañe a la humanidad. Primera Ley: Un robot no puede dañar a un ser humano, o a través de su inacción, permitir que se dañe a un ser humano.

12. Segunda Ley: Un robot debe obedecer las órdenes dadas por los seres humanos, excepto cuando tales órdenes estén en contra de la Primera Ley. Tercera Ley: Un robot debe proteger su propia existencia, siempre y cuando esta protección no entre en conflicto con la Primera y la Segunda Ley. LAS LEYES DE LA ROBÓTICA

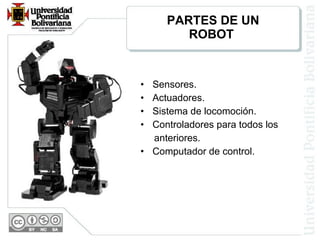

13. PARTES DE UN ROBOT Sensores. Actuadores. Sistema de locomoción. Controladores para todos los anteriores. Computador de control.

14. MORFOLOGÍA DE MANIPULADORES Cartesiano Cilíndrico Esférico Revoluta

15. MANIPULADORES

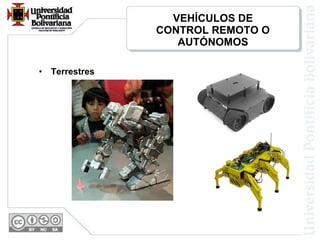

16. VEHÍCULOS DE CONTROL REMOTO O AUTÓNOMOS Terrestres

17. Aéreos VEHÍCULOS DE CONTROL REMOTO O AUTÓNOMOS

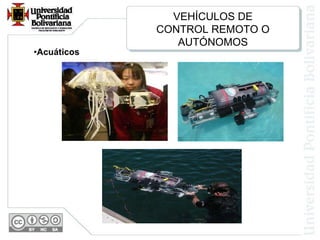

18. Acuáticos VEHÍCULOS DE CONTROL REMOTO O AUTÓNOMOS

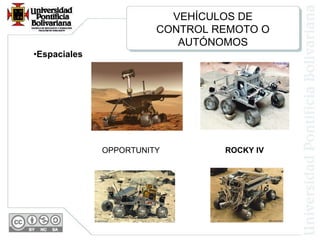

19. Espaciales OPPORTUNITY ROCKY IV VEHÍCULOS DE CONTROL REMOTO O AUTÓNOMOS

20. DIDÁTICOS Y/O ENTRETENIMIENTO QRIO AIBO VEHÍCULOS DE CONTROL REMOTO O AUTÓNOMOS

21. Bioprótesis VEHÍCULOS DE CONTROL REMOTO O AUTÓNOMOS

22. De uso doméstico EMIEW PAPERO VEHÍCULOS DE CONTROL REMOTO O AUTÓNOMOS

23. Androides ASIMO HOAP-1 VEHÍCULOS DE CONTROL REMOTO O AUTÓNOMOS

24. OTROS: Mini-Robots VEHÍCULOS DE CONTROL REMOTO O AUTÓNOMOS

25. ANDROIDES Y ROBOTS DE ENTRETENIMIENTO VEHÍCULOS DE CONTROL REMOTO O AUTÓNOMOS

26. HERREMIENTAS BASICAS

27. CAUTIN O SOLDADOR Aparato para soldar con estaño HERRAMIENTAS NECESARIAS PARA SOLDAR

28. HERRAMIENTAS NECESARIAS PARA SOLDAR SOLDADURA DESOLDADOR CINTA PARA DESSOLDAR

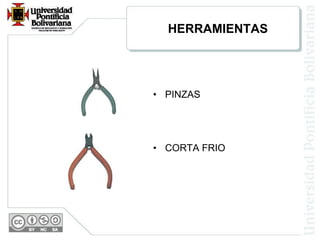

29. HERRAMIENTAS PINZAS CORTA FRIO

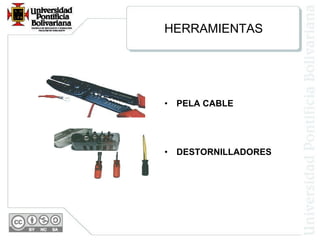

30. PELA CABLE DESTORNILLADORES HERRAMIENTAS

31. Soporte para el soldador. Alambre. Conectores HERRAMIENTAS

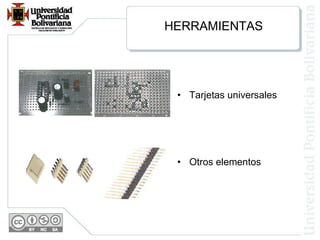

32. Tarjetas universales Otros elementos HERRAMIENTAS

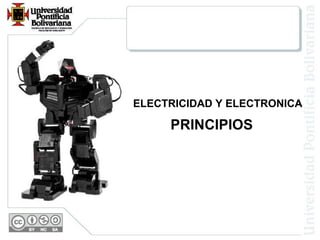

33. PRINCIPIOS ELECTRICIDAD Y ELECTRONICA

34. ELECTRICIDAD Y ELECTRONICA La electrónica es la Ciencia aplicada que aprovecha las propiedades eléctricas de los materiales semiconductores para distintos usos. La electricidad es un fenómeno físico originado por cargas eléctricas estáticas o en movimiento y por su interacción. Cuando una carga se encuentra en reposo produce fuerzas sobre otras situadas en su entorno. Si la carga se desplaza produce también fuerzas magnéticas. Hay dos tipos de cargas eléctricas, llamadas positivas y negativas. Las cargas de igual nombre se repelen y las de distinto nombre se atraen.

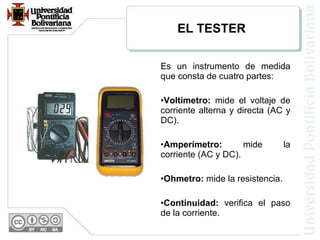

35. EL TESTER Es un instrumento de medida que consta de cuatro partes: Voltímetro: mide el voltaje de corriente alterna y directa (AC y DC). Amperímetro: mide la corriente (AC y DC). Ohmetro: mide la resistencia. Continuidad: verifica el paso de la corriente.

36. LAS RESISTENCIAS Son un dispositivo que se opone al paso de la corriente. Pueden ser fijas : son aquellas que mantienen su valor constante y se puede determinar mediante el código de colores. O Variables : son aquellas cuyo valor lo podemos manipular. También llamadas reóstatos y potenciómetros.

37. CODIGO DE COLORES DE LAS RESISTENCIAS 9 BLANCO 8 GRIS 7 VIOLETA 6 AZUL 5 VERDE 4 AMARILLO 3 NARANJA 2 ROJO 1 CAFÉ 0 NEGRO VALOR COLOR Valor de las resistencias

38. EJEMPLOS

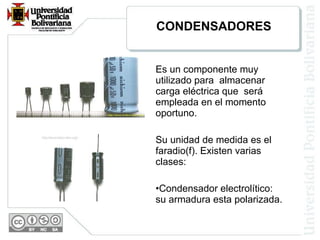

39. CONDENSADORES Es un componente muy utilizado para almacenar carga eléctrica que será empleada en el momento oportuno. Su unidad de medida es el faradio(f). Existen varias clases: Condensador electrolítico: su armadura esta polarizada.

40. CONDENSADORES Condensadores cerámicos: son los mas utilizados. Condensadores de tántalo: son mas pequeños en capacidad y tamaño.

41. CONDENSADORES Condensadores variables: son usados en los receptores mas económicos. Condensadores de mica. Condensadores de poliéster.

42. CONDENSADORES

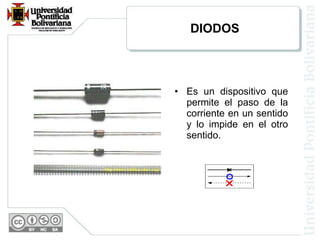

43. DIODOS Es un dispositivo que permite el paso de la corriente en un sentido y lo impide en el otro sentido.

44. LEDS Es un diodo emisor de luz que reemplazan a las lámparas incandescentes en muchas aplicaciones. Diodo láser.

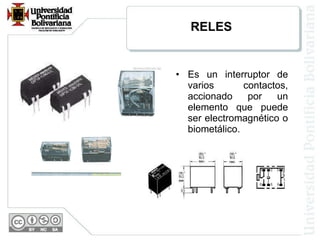

45. RELES Es un interruptor de varios contactos, accionado por un elemento que puede ser electromagnético o biometálico.

46. TRANSISTOR Es un dispositivo semiconductor que consta de tres patas llamadas: Emisor Base Colector

47. PULSADORES Pulsador: Elemento que permite el paso o interrupción de la corriente mientras es accionado. Cuando ya no se actúa sobre él vuelve a su posición de reposo. Puede ser el contacto normalmente cerrado en reposo NC, o con el contacto normalmente abierto Na.

48. Consta del botón pulsador; una lámina conductora que establece contacto con los dos terminales al oprimir el botón y un muelle que hace recobrar a la lámina su posición primitiva al cesar la presión sobre el botón pulsador. PULSADORES

49. INTERRUPTOR Mecanismo destinado a interrumpir o restablecer la corriente en un circuito eléctrico, dependiendo de que se encuentre en la posición de apagado o de encendido. Puede ser unipolar, bipolar, tripolar o tetrapolar.

50. CLASES DE INTERRUPTORES Interruptores alarmas Interruptores final de recorrido. Interruptores miniatura dip.

51. MOTORES Motor es una máquina que produce un efecto, normalmente llamado trabajo, a raíz de una cierta alimentación. En los automóviles este efecto es una fuerza rotacional que produce el movimiento del vehículos más comunes son :

52. Motores paso a paso Motores de corriente continua Servomotores MOTORES

53. CIRCUITOS INTEGRADOS Pequeño circuito electrónico utilizado para realizar una función electrónica específica. Se combina por lo general con otros componentes para formar un sistema más complejo

54. CIRCUITOS INTEGRADOS
