Este documento describe las bobinas o inductores, que son componentes pasivos que almacenan energía en forma de campo magnético debido al fenómeno de autoinducción. Se fabrican arrollando un hilo conductor sobre un núcleo ferromagnético o al aire, y se caracterizan por su permeabilidad magnética y factor de calidad. Presenta diferentes tipos de bobinas fijas y variables, así como cómo conectar bobinas en serie o paralelo para calcular su inductancia equivalente.

4. BOBINAS

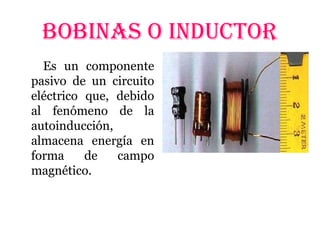

5. BOBINAS O INDUCTOR
Es un componente
pasivo de un circuito
eléctrico que, debido
al fenómeno de la
autoinducción,
almacena energía en
forma de campo
magnético.

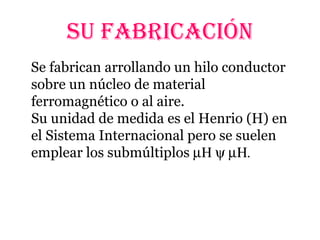

6. SU FABRICACIÓN
Se fabrican arrollando un hilo conductor
sobre un núcleo de material
ferromagnético o al aire.
Su unidad de medida es el Henrio (H) en
el Sistema Internacional pero se suelen
emplear los submúltiplos µΗ ψ µΗ.

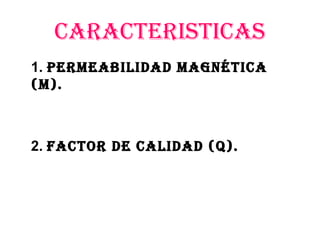

7. CARACTERISTICAS
1. PERmEABIlIDAD mAgNéTICA
(m).
2. FACTOR DE CAlIDAD (Q).

8. SImBOlOS DE BOBINAS

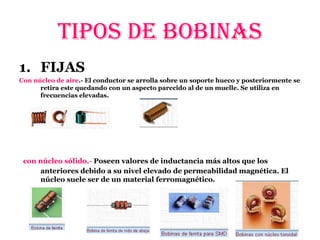

9. 1. FIJAS
Con núcleo de aire.- El conductor se arrolla sobre un soporte hueco y posteriormente se
retira este quedando con un aspecto parecido al de un muelle. Se utiliza en
frecuencias elevadas.

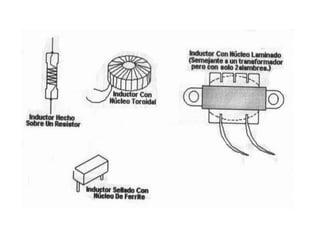

con núcleo sólido.- Poseen valores de inductancia más altos que los
anteriores debido a su nivel elevado de permeabilidad magnética. El
núcleo suele ser de un material ferromagnético.
TIPOS DE BOBINAS

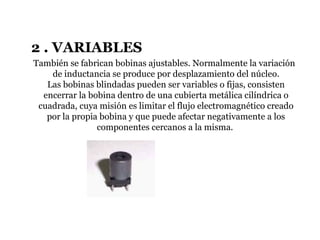

10. 2 . VARIABLES
También se fabrican bobinas ajustables. Normalmente la variación
de inductancia se produce por desplazamiento del núcleo.
Las bobinas blindadas pueden ser variables o fijas, consisten
encerrar la bobina dentro de una cubierta metálica cilíndrica o
cuadrada, cuya misión es limitar el flujo electromagnético creado
por la propia bobina y que puede afectar negativamente a los
componentes cercanos a la misma.

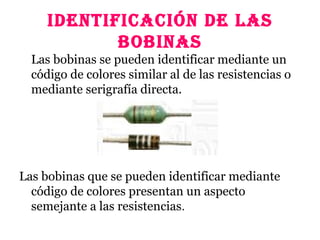

12. IDENTIFICACIÓN DE lAS
BOBINAS

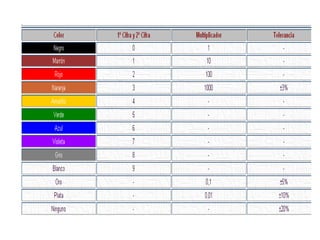

Las bobinas se pueden identificar mediante un
código de colores similar al de las resistencias o
mediante serigrafía directa.
Las bobinas que se pueden identificar mediante
código de colores presentan un aspecto
semejante a las resistencias.

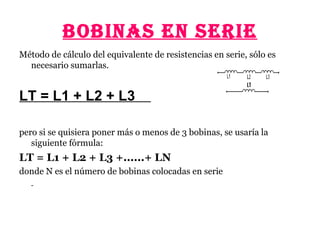

14. BOBINAS EN SERIE
Método de cálculo del equivalente de resistencias en serie, sólo es
necesario sumarlas.
LT = L1 + L2 + L3
pero si se quisiera poner más o menos de 3 bobinas, se usaría la
siguiente fórmula:
LT = L1 + L2 + L3 +......+ LN
donde N es el número de bobinas colocadas en serie

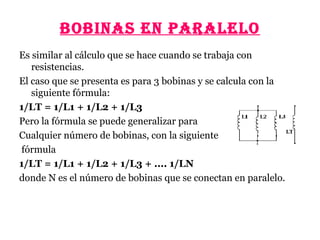

15. BOBINAS EN PARAlElO
Es similar al cálculo que se hace cuando se trabaja con
resistencias.
El caso que se presenta es para 3 bobinas y se calcula con la
siguiente fórmula:
1/LT = 1/L1 + 1/L2 + 1/L3
Pero la fórmula se puede generalizar para
Cualquier número de bobinas, con la siguiente
fórmula
1/LT = 1/L1 + 1/L2 + 1/L3 + .... 1/LN
donde N es el número de bobinas que se conectan en paralelo.
