1. República Bolivariana De Venezuela
Ministerio del Poder Popular para la Educación Superior
Universidad Fermín Toro
Extensión - Cabudare
Autor
Mario Sequera
Cabudare, Noviembre de 2015

2. Bombas
Las Bombas hidráulicas que nos permiten suministrar energía a un fluido
hidráulico, se clasifican en:
Centrifugas, Rotatorias y Reciprocantes
Bombas Centrifugas
Son bombas hidráulicas
rotativas que transforman la
energía mecánica de un impulsor,
es decir, es una maquina que
incrementa la energía de
velocidad del fluido mediante un
elemento rotante, aprovechando
la acción de la fuerza centrifuga
y la transforma en energía
potencial.

3. Características de las Bombas Centrifugas
Las principales características de las bombas centrifugas son:
• Convertir energía de una fuente de movimiento (el motor) en energía
cinética y después en energía de presión.
•Transportar líquidos que contengan sólidos en suspensión, pero poco
viscosos, su caudal es constante y elevado.
•Bombear agua limpia sin sólidos abrasivos

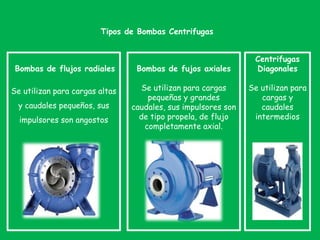

4. Tipos de Bombas Centrifugas
Bombas de flujos radiales
Se utilizan para cargas altas
y caudales pequeños, sus
impulsores son angostos
Bombas de fujos axiales
Se utilizan para cargas
pequeñas y grandes
caudales, sus impulsores son
de tipo propela, de flujo
completamente axial.
Centrifugas
Diagonales
Se utilizan para
cargas y
caudales
intermedios

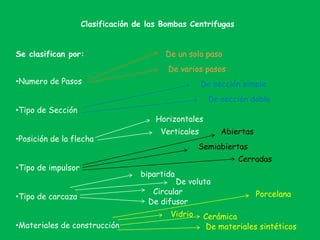

5. Clasificación de las Bombas Centrifugas
Se clasifican por:
•Numero de Pasos
•Tipo de Sección
•Posición de la flecha
•Tipo de impulsor
•Tipo de carcaza
•Materiales de construcción
De un solo paso
De varios pasos
De sección simple
De sección doble
Horizontales
Verticales Abiertas
Semiabiertas
Cerradas
bipartida
De voluta
Circular
De difusor
Porcelana
Vidrio Cerámica
De materiales sintéticos

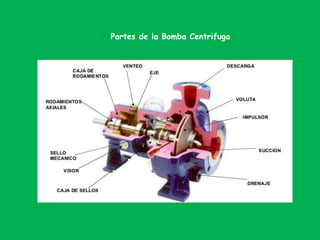

6. Partes de la Bomba Centrifuga

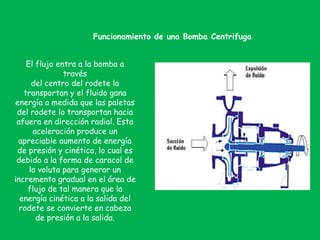

7. Funcionamiento de una Bomba Centrifuga
El flujo entra a la bomba a
través
del centro del rodete la
transportan y el fluido gana
energía a medida que las paletas
del rodete lo transportan hacia
afuera en dirección radial. Esta
aceleración produce un
apreciable aumento de energía
de presión y cinética, lo cual es
debido a la forma de caracol de
la voluta para generar un
incremento gradual en el área de
flujo de tal manera que la
energía cinética a la salida del
rodete se convierte en cabeza
de presión a la salida.

8. Gracias !!!
