Las bombas centrífugas son máquinas rotativas que transforman energía mecánica en energía cinética o de presión de un fluido incompresible. Funcionan absorbiendo energía de un motor para hacer circular un fluido en contra de un gradiente de presión. Se clasifican según su número de pasos, tipo de succión, posición de la flecha, tipo de impulsor, carcaza y materiales de construcción.

1. Bombas centrifugas
Alumno:
Raúl López C.I:22960321

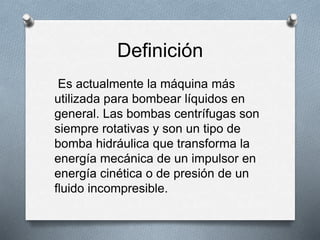

2. Definición
Es actualmente la máquina más
utilizada para bombear líquidos en
general. Las bombas centrífugas son
siempre rotativas y son un tipo de
bomba hidráulica que transforma la
energía mecánica de un impulsor en
energía cinética o de presión de un
fluido incompresible.

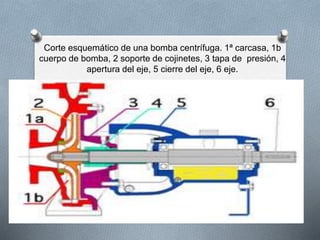

3. Corte esquemático de una bomba centrífuga. 1ª carcasa, 1b
cuerpo de bomba, 2 soporte de cojinetes, 3 tapa de presión, 4
apertura del eje, 5 cierre del eje, 6 eje.

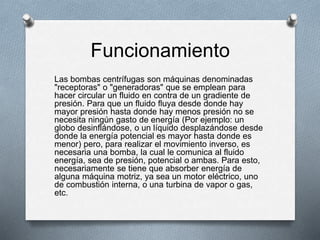

4. Funcionamiento
Las bombas centrífugas son máquinas denominadas
"receptoras" o "generadoras" que se emplean para
hacer circular un fluido en contra de un gradiente de
presión. Para que un fluido fluya desde donde hay
mayor presión hasta donde hay menos presión no se
necesita ningún gasto de energía (Por ejemplo: un
globo desinflándose, o un líquido desplazándose desde
donde la energía potencial es mayor hasta donde es
menor) pero, para realizar el movimiento inverso, es
necesaria una bomba, la cual le comunica al fluido
energía, sea de presión, potencial o ambas. Para esto,
necesariamente se tiene que absorber energía de
alguna máquina motriz, ya sea un motor eléctrico, uno
de combustión interna, o una turbina de vapor o gas,
etc.

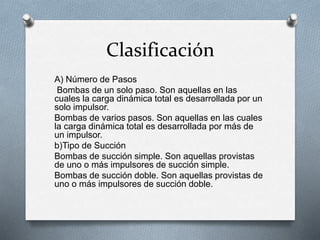

5. Clasificación
A) Número de Pasos
Bombas de un solo paso. Son aquellas en las
cuales la carga dinámica total es desarrollada por un
solo impulsor.
Bombas de varios pasos. Son aquellas en las cuales
la carga dinámica total es desarrollada por más de
un impulsor.
b)Tipo de Succión
Bombas de succión simple. Son aquellas provistas
de uno o más impulsores de succión simple.
Bombas de succión doble. Son aquellas provistas de
uno o más impulsores de succión doble.

6. Posición de la Flecha
Bombas horizontales. Son aquellas cuya posición de la flecha,
normalmente es horizontal. Aplicaciones:
Riego en general.
Sistemas de incendio.
Aire acondicionado
Bombas verticales: Son aquellas cuya posición de la flecha, normalmente
es vertical
D.Tipo de Impulsor Las bombas pueden tener uno o dos impulsores
abiertos, semiabiertos o cerrados.E.
Tipo de Carcaza
Bombas con carcaza bipartida: La carcaza de la bomba puede estar
bipartida horizontal o verticalmente sobre la línea de centros de la bomba,
o en cualquier otra dirección radial.
Bombas de voluta: Son aquellas cuya carcaza está construida en forma
de espiral o de voluta.
Bombas de carcaza circular: Son aquellas cuya carcaza está construida
de sección transversal constante, concéntrica con el impulsor.
-Bombas de difusor. Son aquellas provistas de un difusor.F.

7. Materiales de Construcción Las bombas centrífugas, pueden
fabricarse de casi todos los metales comunes conocidos o de sus
aleaciones, así como de porcelana, vidrio, cerámica, materiales
sintéticos y otros.
