Este documento describe el funcionamiento y clasificación de las bombas centrífugas. Estas bombas convierten la energía mecánica de un motor primero en velocidad y luego en energía de presión para transportar líquidos. Se clasifican según el número de etapas, tipo de succión, posición, tipo de impulsor y materiales de construcción. Sirven para transportar líquidos con sólidos en suspensión de forma constante y a alto caudal.

1. Clasificación y Funcionamiento de Bombas
Centrifugas
Alumno: Jorge Vivas
C.I:18.356.161

2. Bombas Centrifugas
Características:
 La característica principal de la bomba centrífuga es la de convertir la
energía de una fuente de movimiento (el motor) primero en velocidad
(o energía cinética) y después en energía de presión
 Existen bombas centrifugas de una y varias etapas
 Las bombas centrifugas sirven para el transporte de líquidos que
contengan sólidos en suspensión, pero poco viscosos. Su caudal es
constante y elevado, tienen bajo mantenimiento. Este
tipo de bombas presentan un rendimiento elevado para un intervalo
pequeño de caudal pero su rendimiento es bajo cuando transportan
líquidos viscosos.
 Este tipo de bombas son las usadas en la industria química, siempre
que no se manejen fluidos muy viscosos.

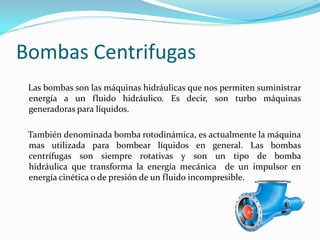

3. Bombas Centrifugas
Las bombas son las máquinas hidráulicas que nos permiten suministrar
energía a un fluido hidráulico. Es decir, son turbo máquinas
generadoras para líquidos.
También denominada bomba rotodinámica, es actualmente la máquina
mas utilizada para bombear líquidos en general. Las bombas
centrífugas son siempre rotativas y son un tipo de bomba
hidráulica que transforma la energía mecánica de un impulsor en
energía cinética o de presión de un fluido incompresible.

4. Clasificación
Número de Pasos :
 Bombas de un solo paso. Son aquellas en las
cuales la carga dinámica total es desarrollada
por un solo impulsor.
 Bombas de varios pasos. Son aquellas en las
cuales la carga dinámica total es desarrollada
por más de un impulsor

5. Clasificación
Tipo de Succión :
 Bombas de succión simple. Son aquellas
provistas de uno o más impulsores de
succión simple.
 Bombas de succión doble. Son aquellas
provistas de uno o más impulsores de
succión doble.

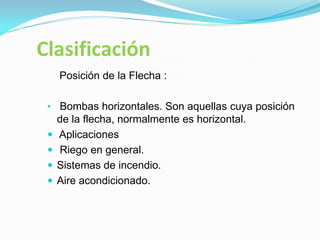

6. Clasificación
Posición de la Flecha :
• Bombas horizontales. Son aquellas cuya posición
de la flecha, normalmente es horizontal.
 Aplicaciones
 Riego en general.
 Sistemas de incendio.
 Aire acondicionado.

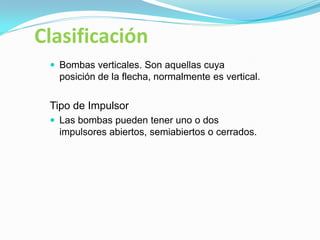

7. Clasificación
 Bombas verticales. Son aquellas cuya
posición de la flecha, normalmente es vertical.
Tipo de Impulsor
 Las bombas pueden tener uno o dos
impulsores abiertos, semiabiertos o cerrados.

8. Clasificación
Tipo de Carcaza
 Bombas con carcaza bipartida: La carcaza de la
bomba puede estar bipartida horizontal o
verticalmente sobre la línea de centros de la bomba,
o en cualquier otra dirección radial.
 Bombas de voluta: Son aquellas cuya carcaza está
construida en forma de espiral o de voluta.
 Bombas de carcaza circular: Son aquellas cuya
carcaza está construida de sección transversal
constante, concéntrica con el impulsor.
 Bombas de difusor. Son aquellas provistas de un
difusor.

9. Clasificación
Materiales de Construcción
 Las bombas centrífugas, pueden
fabricarse de casi todos los metales
comunes conocidos o de sus aleaciones,
así como de porcelana, vidrio, cerámica,
materiales sintéticos y otros.

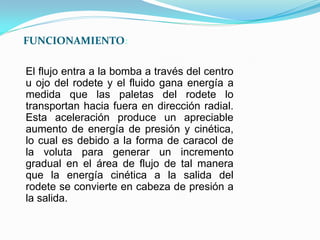

10. El flujo entra a la bomba a través del centro
u ojo del rodete y el fluido gana energía a
medida que las paletas del rodete lo
transportan hacia fuera en dirección radial.
Esta aceleración produce un apreciable
aumento de energía de presión y cinética,
lo cual es debido a la forma de caracol de
la voluta para generar un incremento
gradual en el área de flujo de tal manera
que la energía cinética a la salida del
rodete se convierte en cabeza de presión a
la salida.
FUNCIONAMIENTO:
