Este documento describe las diferentes clasificaciones de las bombas centrifugas. Se clasifican según la forma de admisión del líquido (flujo radial, axial o mixto), el modo de ingreso al impulsor (succión única o doble), el tipo de impulsor (abierto, semiabierto o cerrado), el número de etapas de descarga (simple o múltiple), y la posición del eje (horizontal, vertical o sumergido). La bomba centrífuga convierte la energía mecánica de un rodete giratorio en energía cinética y potencial para

1. Las bombas centrifugas y su clasificación
Mosquera Carlos Eduardo
C. I. No. 24.144.562
Cabudare - Barquisimeto

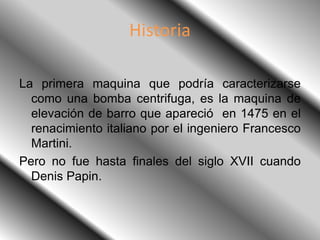

2. Historia
La primera maquina que podría caracterizarse
como una bomba centrifuga, es la maquina de
elevación de barro que apareció en 1475 en el
renacimiento italiano por el ingeniero Francesco
Martini.
Pero no fue hasta finales del siglo XVII cuando
Denis Papin.

3. DEFINICION
Es un tipo de bomba hidráulica que transforma
energía mecánica de un impulsor rotatorio
llamado rodete en energía cinética y potencial
requeridas.

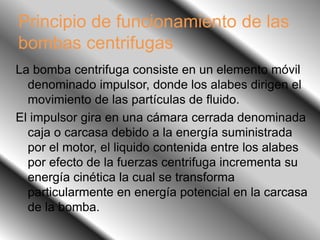

4. Principio de funcionamiento de las
bombas centrifugas
La bomba centrifuga consiste en un elemento móvil
denominado impulsor, donde los alabes dirigen el
movimiento de las partículas de fluido.
El impulsor gira en una cámara cerrada denominada
caja o carcasa debido a la energía suministrada
por el motor, el liquido contenida entre los alabes
por efecto de la fuerzas centrifuga incrementa su
energía cinética la cual se transforma
particularmente en energía potencial en la carcasa
de la bomba.

5. Principio de funcionamiento de las
bombas centrifugas

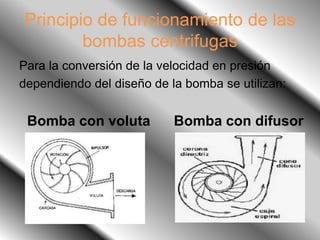

Para la conversión de la velocidad en presión
dependiendo del diseño de la bomba se utilizan:
Bomba con voluta Bomba con difusor

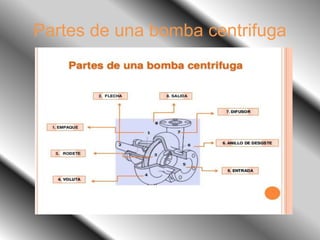

6. Partes de una bomba centrifuga

7. Clasificación de las bombas
centrifugas

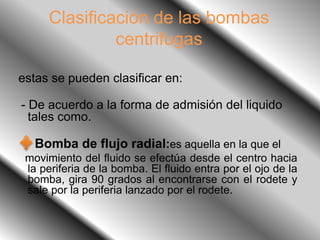

estas se pueden clasificar en:
- De acuerdo a la forma de admisión del liquido
tales como.
Bomba de flujo radial:es aquella en la que el
movimiento del fluido se efectúa desde el centro hacia
la periferia de la bomba. El fluido entra por el ojo de la
bomba, gira 90 grados al encontrarse con el rodete y
sale por la periferia lanzado por el rodete.

8. Clasificación de las bombas
centrifugas
Bomba de flujo axial: es aquella bomba que
al entrar el liquido a la bomba se encuentra con el
rodete el cual lo impulsa en la misma dirección.
Bomba de flujo mixta: el movimiento es en
parte radial y en parte axial.

9. Clasificación de las bombas
centrifugas
- De acuerdo al modo de ingreso del agua al
impulsor.
Bombas con impulsor de succión
única: son aquellas provistas de uno o mas
impulsores de succión simple.
Bombas con impulsor de sección
doble: son aquellas provistas de uno o mas
impulsores de succión doble.

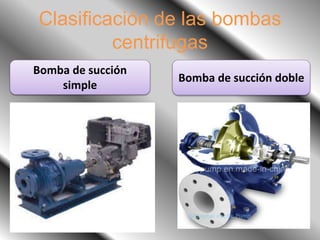

10. Clasificación de las bombas
centrifugas
Bomba de succión
simple
Bomba de succión doble

11. Clasificación de las bombas
centrifugas
- De acuerdo al tipo de impulsor.
Bombas de impulsor abierto: son
aquellas bombas en la que los impulsores
abiertos se encuentran conformados solamente
por álabes. Estos se hallan soldados a un cubo
central para que puedan ser montados en la
flecha sin forma alguna de pared lateral o
cubierta.

12. Clasificación de las bombas
centrifugas
Bombas de impulsor semiabiertos: es
aquella bomba en la que impulsor semiabierto
comprende una cubierta o una pared trasera del
mismo. Se pueden incluir o no, álabes de salida,
éstos están localizados en la parte posterior de
la cubierta del impulsor. Su función es reducir la
presión en el cubo posterior del impulsor y evitar
que la materia extraña que se bombea se
acumule atrás del impulsor e interfiera con la
operación apropiada de la bomba y del estopero.

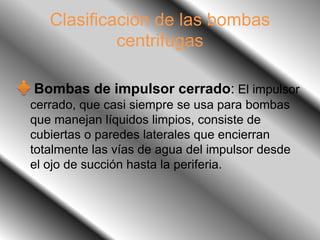

13. Clasificación de las bombas
centrifugas
Bombas de impulsor cerrado: El impulsor
cerrado, que casi siempre se usa para bombas
que manejan líquidos limpios, consiste de
cubiertas o paredes laterales que encierran
totalmente las vías de agua del impulsor desde
el ojo de succión hasta la periferia.

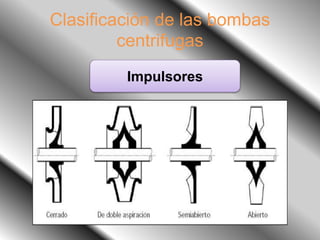

14. Clasificación de las bombas
centrifugas
Impulsores

15. Clasificación de las bombas
centrifugas

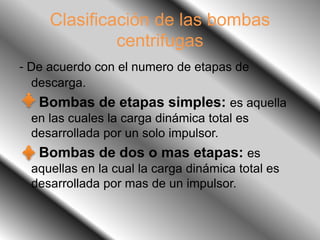

- De acuerdo con el numero de etapas de
descarga.
Bombas de etapas simples: es aquella
en las cuales la carga dinámica total es
desarrollada por un solo impulsor.
Bombas de dos o mas etapas: es
aquellas en la cual la carga dinámica total es
desarrollada por mas de un impulsor.

16. Clasificación de las bombas
centrifugas

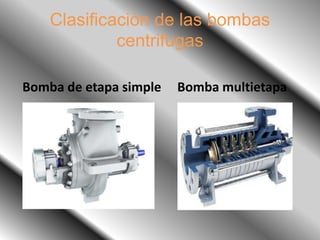

Bomba de etapa simple Bomba multietapa

17. Clasificación de las bombas
centrifugas
- De acuerdo a la posición de la bomba.
Bomba de eje horizontal: es aquella cuya
posición de el eje es horizontal.
Bomba de eje vertical: es aquella cuya
posición de eje es vertical.
Bomba y motor sumergido: es
una bomba o motor que tiene un impulsor
sellado a la carcasa. El conjunto se sumerge en
el líquido a bombear.

18. Clasificación de las bombas
centrifugas

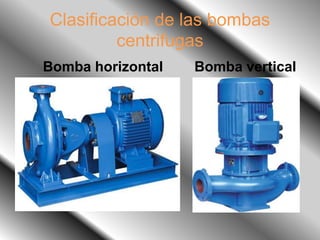

Bomba horizontal Bomba vertical

19. Clasificación de las bombas
centrifugas

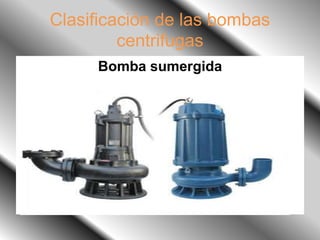

Bomba sumergida
