ESTRUCTURA DE LA BREADBOARD
(Ver figura 1)
Una de las primeras herramientas de uso fundamental en el área de la electrónica es la
Breadboard. En ella se colocan los dispositivos y conductores que le darán vida a los circuitos y
proyectos a desarrollar en la materia. Y es una herramienta de prueba que permite implementar
circuitos para la comprobación de su funcionamiento, previo a su montaje definitivo. Es una
base plástica con un conjunto de orificios o puntos metálicos de contacto colocados vertical u
horizontalmente. En cada orificio se coloca el terminal de un componente, pines de circuitos
integrados o el extremo de un cable. Las filas horizontales se denominan buses que se
encuentran a lo largo de los bordes superior (de color verde y azul) e inferior como se puede
observar en la figura 1 y algunas veces al centro, y normalmente se usan para la distribución
del voltaje de alimentación a lo largo de la breadboard, teniendo accesible el voltaje para
alimentar los dispositivos del circuito que se va a implementar. Los orificios de una fila vertical
(como ejemplo se pueden ver las filas verticales de colores a la derecha de la figura) o de un
bus (líneas horizontales de colores) están conectados eléctricamente entre sí, pero aislados de
todos los demás.

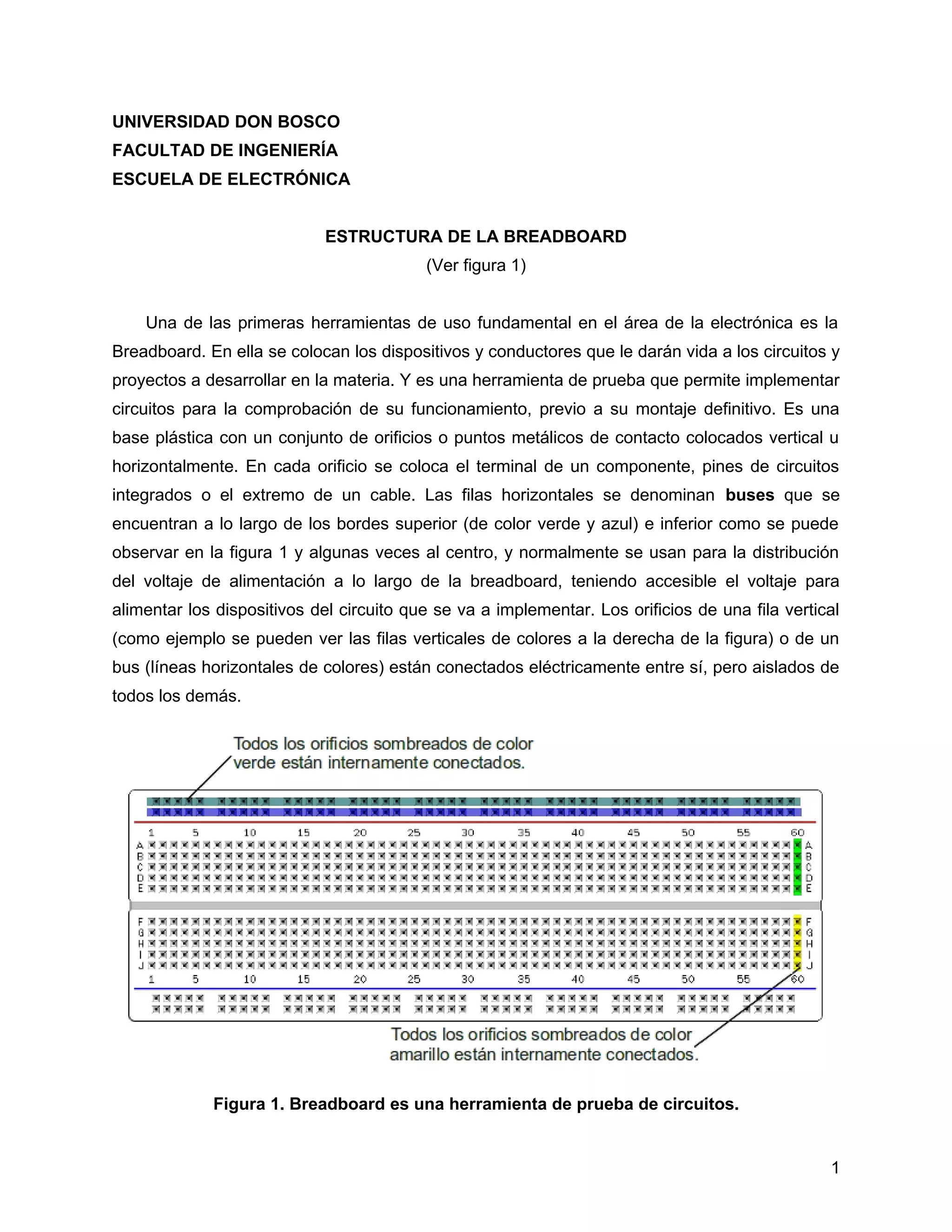

Figura 1. Breadboard es una herramienta de prueba de circuitos.
1

2. En el canal central de la breadboard se insertan circuitos integrados y dispositivos de doble
línea (tipo DIP). En el área central se insertan y conectan los dispositivos que conforman el
circuito como integrados, resistencias, condensadores, transistores, LED, etc.
Las “pestañas” ubicadas en los 4 costados de la breadboard permiten acoplar mecánicamente
entre sí varias unidades similares. Esto se hace cuando una sola breadboard es insuficiente
para soportar los componentes de un determinado circuito o proyecto.
USO DE LA BREADBOARD
En la Breadboard se tienen distintos nodos en los que están contenidos los “Puntos
metálicos de contacto” (orificios donde puede insertarse los pines de un circuito integrado o un
cable),
Para identificar cada “Punto metálico de contacto” se utiliza un sistema de coordenadas con
letras en el eje vertical y números en el horizontal
En la parte superior de la figura 1 existen dos nodos grandes horizontales uno de color azul y
otro de color verde y son independientes el uno del otro, es decir no están conectados
electricamente. Estos buses generalmente no tienen letra de identificación y se conectan uno a
+5V y el otro a tierra. En el caso de cada bus todos los puntos se conectan entre sí
internamente.
Los restantes nodos están compuestos por 5 puntos cada uno ordenados en forma vertical. Por
ej. El nodo compuesto por los puntos del A60 al E60 de color verde claro. Existe un nodo
correspondiente a este en la mitad inferior de la breadboard que une los puntos del F60 al J60
de color amarillo.
Glosario.
NODO: es un punto de conexión entre dos o más elementos de un circuito.
