Este documento describe las partes de una brújula y cómo usarla. Una brújula contiene una aguja magnética que apunta hacia el norte magnético y está montada sobre una base transparente con escalas. Para usarla, se alinea la flecha orientadora de la brújula con el norte en el mapa y luego se sigue la dirección señalada por la flecha de viaje manteniendo la brújula nivelada.

1. UNIVERSIDAD TÉCNICA ESTATAL DE QUEVEDO
FACULTAD DE CIENCIAS AMBIENTALES
CARRERA: INGENIERÍA GESTIÓN AMBIENTAL
TERCER SEMESTRE: PARALELO “A”
Estudiantes responsables:
Muñoz Zambrano Karen Tatiana
Vélez Cano Melissa Paola
Vera Cueva Silvia
Zambrano Mero Génesis Jahaira
DOCENTE:
Ing. DARWIN SALVATIERRA
TEMA:
LA BRUJULA Y SUS PARTES
Dibujo técnico digital y topográfico

2. karen

3. La brújula es uno de los cuatro inventos de la antigua China. Este
instrumento, inventado en el Período de los Estados Combatientes (475 -
221 a. de C.), cuenta ya con una historia de más de dos milenios.
Al principio, la brújula se hacía con un imán natural y tenía forma de
cuchara. Su base lisa giraba libremente sobre una bandeja de bronce o
madera. Cuando se detenía, el mango de la cuchara señalaba el Sur
magnético, de ahí que en chino su nombre signifique literalmente "aguja
que señala el Sur".
China es no sólo el país donde se inventó la brújula, sino también el
primero que la usó en la navegación (finales del siglo XI). Su amplia
utilización favoreció su rápido perfeccionamiento. Pero el compás
propiamente dicha se logró en la dinastía Song del Sur (1127-1279) al
acoplar la aguja magnética a un soporte en el que estaban marcadas las
diferentes direcciones.
INTRODUCCIÓN

4. OBJETIVOS
Objetivo General
Definir conceptos claros y
concisos de la brújula.
Objetivos Específicos
Otorgar información de uso de
la brújula.
Detallar las estructura de la
brújula.

5. La brújula es, después del mapa, el elemento más
importante para ser capaz de orientarse en un territorio
desconocido. Su funcionamiento se basa en la atracción
magnética que ejerce la Tierra sobre los objetos
imantados, de forma que la aguja (imantada), siempre
indique la dirección del norte magnético.
La precisión de la brújula es mayor en bajas altitudes que
en alturas superiores. Existen varios tipos de brújulas,
aunque el habitual para las carreras de orientación es el
de limbo móvil y base transparente. Estas brújulas
constan de dos partes fundamentales:
MARCOTEÓRICO
LA BRUJULA

6. Melissa

7. PARTES DE LA BRÚJULA
BASE DE PLÁSTICO (1)
Todo el cuerpo de la brújula está sostenido por una
base de plástico resistente y transparente. Contiene
ayudas, como una a tres escalas de medición y a
veces una lupa, pero, sobre todo, la flecha de dirección
de viaje. Es importante que la base sea transparente
para que permita ver el mapa sin dificultad.
ANILLO GIRATORIO (2)
El anillo giratorio (LIMBO) tiene divisiones cada
determinada distancia y completan un círculo de
360 grados, lo que convierte a esta escala en un
transportador que puede medir ángulos. Las
brújulas estándar tienen una división mínima de
dos grados, suficiente para viajes de mediana
longitud sin muchas correcciones. (Es mejor que
esta división sea lo más pequeña posible para
evitar errores adicionales.)

8. AGUJA MAGNÉTICA (3)
Dentro del cilindro está la aguja magnética,
inmersa en aceite para que el movimiento de
inercia sea frenado lo más rápidamente pero
sin detener el avance de la aguja. La aguja es
la parte más importante de toda la brújula.
FLECHA ORIENTADORA (4)
La flecha orientadora está también dentro del
cilindro pero por debajo de la aguja magnética.
Generalmente es una doble línea similar a una
gran flecha, con la punta señalada claramente
por tres líneas que pretenden ser movimiento
continuo. A los lados de esta flecha hay líneas
paralelas auxiliares.
PUNTO DE LECTURA (5)
En la parte superior del cilindro, sobre la
numeración de las divisiones mínimas del
transportador, existe un punto,
generalmente de color blanco. Ahí se
realizará cualquier lectura que se haga con
la brújula.
LECHA DE DIRECCIÓN DE VIAJE (6)
Es una línea que atraviesa la mayor parte
de la base de plástico y termina con una
flecha sencilla. A sus lados también hay
líneas auxiliares, pero diferentes de la flecha
orientadora (4). Los costados de la base (1)
también son paralelos a dicha flecha.

9. silvia

10. Una de las utilidades de este
tipo de brújulas, es no tener
que consultar constantemente
el mapa. Veamos una forma
sencilla de obtener buen
provecho de ella.
Pasos:
1º - Ubicamos en el mapa el punto donde nos encontramos y el
punto a donde queremos llegar. Ambos puntos los unimos
colocando la brújula encima, haciendo coincidir el borde lateral o
una de las líneas de dirección de viaje (6) con ambos. [Cuidado
para no colocar la brújula invertida; la flecha de dirección de viaje
debe señalar hacia el punto al cual nos dirigimos].
2º - Sin mover la brújula, giramos el anillo graduado (2) hasta que
la flecha orientadora (4) quede paralela a la línea del norte
marcado en el mapa*, en el mismo sentido.
3º - Ahora tenemos la brújula lista para guiarnos por ella. Colocada en la
palma de nuestra mano (la que no tiene reloj), a la altura de la cintura, con
la flecha de dirección de viaje (6) apuntando directamente hacia el frente,
giramos nuestro cuerpo hasta hacer coincidir el Norte
USOSDE LA BRUJULA

11. Aprende a usar la brújula.
La brújula es un instrumento usado para orientación.
Actualmente, existe una gran variedad de formatos y tamaños de
brújula para atender a las más diversas necesidades. Las que se
usan en navíos y aeronaves, por ejemplo, son complejos
aparatos mecánicos o electrónicos capaces de compensar el
movimiento y la estructura metálica de la embarcación.
Las brújulas de bolsillo, de menor precisión, son más usadas por
excursionistas y adeptos a las caminatas ecológicas. Consisten,
en general, en una agua magnetizada que fluctúa dentro de una
cajita transparente, y tiene una de sus extremidades pintada de
rojo que señala siempre el “Norte”. Ello ocurre porque la brújula
funciona como un imán que se orienta según el campo magnético
de la Tierra.

12. genesis

13. Usando la brújula sin mapa
Antes que nada, debes saber que las
instrucciones que presentamos aquí son sólo
para que comiences a aprender a usar una
brújula. Entonces, comienza ejercitándote en un
local fácil, como un parque o un lugar cerca de tu
casa. ¡No te aventures en el bosque cerrado,
porque sin gran experiencia existen muchas
posibilidades de perderte!
Usando la brújula con un mapa
Usar la brújula para recorrer pequeñas distancias
(hasta 300 metros) es muy simple. Lo primero que
debes hacer es poner el mapa sobre una superficie
plana y horizontal. Después, identifica en el mapa tu
posición actual y el punto donde pretendes llegar. Usa
el borde lateral de la brújula para unir esos dos puntos,
siendo que la flecha de dirección de la brújula debe
estar orientada hacia el punto de destino.

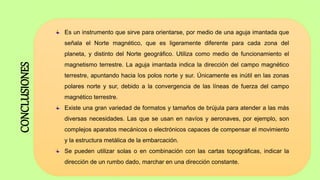

14. Es un instrumento que sirve para orientarse, por medio de una aguja imantada que
señala el Norte magnético, que es ligeramente diferente para cada zona del
planeta, y distinto del Norte geográfico. Utiliza como medio de funcionamiento el
magnetismo terrestre. La aguja imantada indica la dirección del campo magnético
terrestre, apuntando hacia los polos norte y sur. Únicamente es inútil en las zonas
polares norte y sur, debido a la convergencia de las líneas de fuerza del campo
magnético terrestre.
Existe una gran variedad de formatos y tamaños de brújula para atender a las más
diversas necesidades. Las que se usan en navíos y aeronaves, por ejemplo, son
complejos aparatos mecánicos o electrónicos capaces de compensar el movimiento
y la estructura metálica de la embarcación.
Se pueden utilizar solas o en combinación con las cartas topográficas, indicar la
dirección de un rumbo dado, marchar en una dirección constante.
CONCLUSIONES
