La brújula, uso y manejo, orientación
MODULO IV

MANEJO DE LA BRUJULA
DISEÑO Y EDICION
JAVIER ERNESTO DIAZ M.
UNELLEZ-VPA
Es, después del mapa, el
elemento más importante
para orientarse en un
territorio desconocido. Su
funcionamiento se basa
en la atracción magnética
que ejerce la Tierra sobre
los objetos imantados, de
forma que la aguja
(imantada), siempre
indique la dirección del
norte magnético. La
precisión de la brújula es
mayor en bajas altitudes
que en alturas
superiores.
La brújula de limbo móvil
y base transparente
consta de dos partes
fundamentales:.
LA BRÚJULA

DISEÑO Y EDICION
JAVIER ERNESTO DIAZ MON TILLA
UNELLEZ-VPA

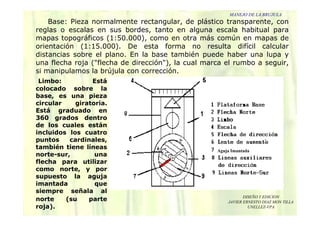

Base: Pieza normalmente rectangular, de plástico transparente, con
reglas o escalas en sus bordes, tanto en alguna escala habitual para
mapas topográficos (1:50.000), como en otra más común en mapas de
orientación (1:15.000). De esta forma no resulta difícil calcular
distancias sobre el plano. En la base también puede haber una lupa y
una flecha roja ("flecha de dirección"), la cual marca el rumbo a seguir,
si manipulamos la brújula con corrección.
Limbo: Está
colocado sobre la
base, es una pieza
circular giratoria.
Está graduado en
360 grados dentro
de los cuales están
incluidos los cuatro
puntos cardinales,
también tiene líneas
norte-sur, una
flecha para utilizar
como norte, y por
supuesto la aguja
imantada que
siempre señala al
norte (su parte
roja).
Aguja Imantada

DISEÑO Y EDICION
UNELLEZ-VPA
PASOS A SEGUIR

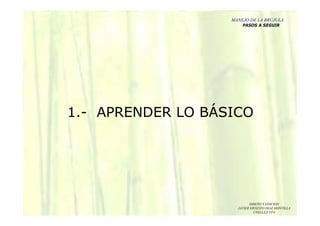

1.- APRENDER LO BÁSICO

DISEÑO Y EDICION
UNELLEZ-VPA

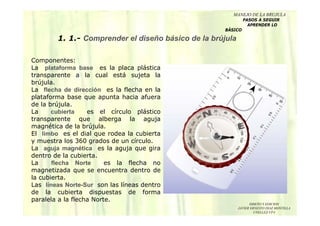

Componentes:
La plataforma base es la placa plástica
transparente a la cual está sujeta la
brújula.
La flecha de dirección es la flecha en la
plataforma base que apunta hacia afuera
de la brújula.
La cubierta es el círculo plástico
transparente que alberga la aguja
magnética de la brújula.
El limbo es el dial que rodea la cubierta
y muestra los 360 grados de un círculo.
La aguja magnética es la aguja que gira
dentro de la cubierta.
La flecha Norte es la flecha no
magnetizada que se encuentra dentro de
la cubierta.
Las líneas Norte-Sur son las líneas dentro
de la cubierta dispuestas de forma
paralela a la flecha Norte.
PASOS A SEGUIR
APRENDER LO
BÁSICO
1. 1.- Comprender el diseño básico de la brújula

DISEÑO Y EDICION
UNELLEZ-VPA

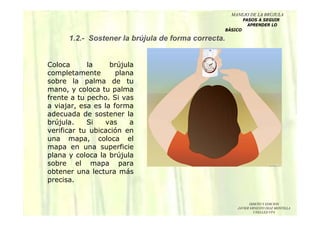

Coloca la brújula
completamente plana
sobre la palma de tu
mano, y coloca tu palma
frente a tu pecho. Si vas
a viajar, esa es la forma
adecuada de sostener la
brújula. Si vas a
verificar tu ubicación en
una mapa, coloca el
mapa en una superficie
plana y coloca la brújula
sobre el mapa para
obtener una lectura más
precisa.
1.2.- Sostener la brújula de forma correcta.
PASOS A SEGUIR
APRENDER LO
BÁSICO

DISEÑO Y EDICION
UNELLEZ-VPA

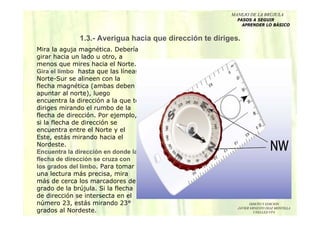

Mira la aguja magnética. Debería
girar hacia un lado u otro, a
menos que mires hacia el Norte.
Gira el limbo hasta que las líneas
Norte-Sur se alineen con la
flecha magnética (ambas deben
apuntar al norte), luego
encuentra la dirección a la que te
diriges mirando el rumbo de la
flecha de dirección. Por ejemplo,
si la flecha de dirección se
encuentra entre el Norte y el
Este, estás mirando hacia el
Nordeste.
Encuentra la dirección en donde la
flecha de dirección se cruza con
los grados del limbo. Para tomar
una lectura más precisa, mira
más de cerca los marcadores de
grado de la brújula. Si la flecha
de dirección se intersecta en el
número 23, estás mirando 23°
grados al Nordeste.
1.3.- Averigua hacia que dirección te diriges.
PASOS A SEGUIR
APRENDER LO BÁSICO

DISEÑO Y EDICION
UNELLEZ-VPA

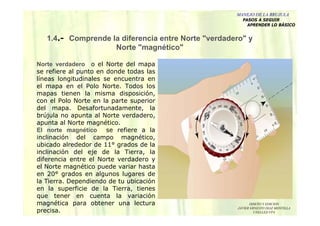

Norte verdadero o el Norte del mapa
se refiere al punto en donde todas las
líneas longitudinales se encuentra en
el mapa en el Polo Norte. Todos los
mapas tienen la misma disposición,
con el Polo Norte en la parte superior
del mapa. Desafortunadamente, la
brújula no apunta al Norte verdadero,
apunta al Norte magnético.
El norte magnético se refiere a la
inclinación del campo magnético,
ubicado alrededor de 11° grados de la
inclinación del eje de la Tierra, la
diferencia entre el Norte verdadero y
el Norte magnético puede variar hasta
en 20° grados en algunos lugares de
la Tierra. Dependiendo de tu ubicación
en la superficie de la Tierra, tienes
que tener en cuenta la variación
magnética para obtener una lectura
precisa.
1.4.- Comprende la diferencia entre Norte "verdadero" y
Norte "magnético"
PASOS A SEGUIR
APRENDER LO BÁSICO

DISEÑO Y EDICION
UNELLEZ-VPA

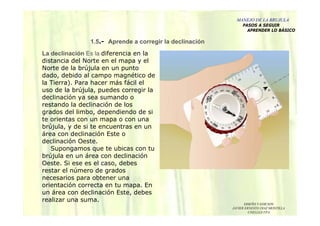

La declinación Es la diferencia en la
distancia del Norte en el mapa y el
Norte de la brújula en un punto
dado, debido al campo magnético de
la Tierra). Para hacer más fácil el
uso de la brújula, puedes corregir la
declinación ya sea sumando o
restando la declinación de los
grados del limbo, dependiendo de si
te orientas con un mapa o con una
brújula, y de si te encuentras en un
área con declinación Este o
declinación Oeste.
Supongamos que te ubicas con tu
brújula en un área con declinación
Oeste. Si ese es el caso, debes
restar el número de grados
necesarios para obtener una
orientación correcta en tu mapa. En
un área con declinación Este, debes
realizar una suma.
1.5.- Aprende a corregir la declinación
PASOS A SEGUIR
APRENDER LO BÁSICO

DISEÑO Y EDICION
UNELLEZ-VPA

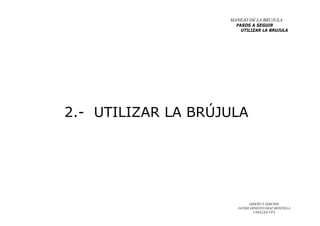

2.- UTILIZAR LA BRÚJULA
PASOS A SEGUIR
UTILIZAR LA BRUJULA

DISEÑO Y EDICION
UNELLEZ-VPA
2.1.- Realiza varias lecturas para averiguar hacia que dirección te diriges.
Para hacerlo, mueve la brújula hasta
que la flecha de dirección apunte en
la dirección en la que has estado
viajando y por la cual seguirás el
rumbo. La aguja magnética debe
girar hacia un lado, a menos que
viajes al Norte.
Gira el limbo hasta que las líneas
Norte-Sur se alineen con el Norte de
la aguja magnética. Una vez
alineadas, te dirán hacia adónde
apunta la flecha de dirección.
Elimina la variación magnética local
girando el limbo el número de grados
correspondientes a la izquierda o a la
derecha, dependiendo de la
declinación. Ve el punto en la que la
flecha de dirección se alinea con el
limbo.
PASOS A SEGUIR
UTILIZAR LA BRUJULA

DISEÑO Y EDICION
UNELLEZ-VPA

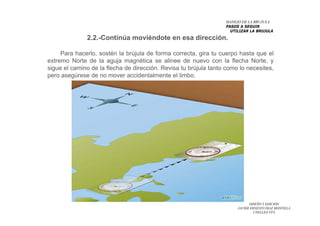

Para hacerlo, sostén la brújula de forma correcta, gira tu cuerpo hasta que el
extremo Norte de la aguja magnética se alinee de nuevo con la flecha Norte, y
sigue el camino de la flecha de dirección. Revisa tu brújula tanto como lo necesites,
pero asegúrese de no mover accidentalmente el limbo.
2.2.-Continúa moviéndote en esa dirección.
PASOS A SEGUIR
UTILIZAR LA BRUJULA

DISEÑO Y EDICION
UNELLEZ-VPA
Mira la flecha de dirección
luego céntrate en un objeto
distante como un árbol, poste
de teléfono, y utilízalo como
guía. No te concentres en
objetos muy lejanos. Cuando
alcances el punto guía, utiliza
tu brújula para definir un
nuevo punto. También
puedes pedir a un miembro
de tu grupo que te ayude.
Párate derecho, pídele que
se aleje en la dirección
indicada por la flecha de
dirección. Corrige la dirección
a medida que camina.
Cuando se aproxime al límite
de visibilidad, pídele que te
espere y alcánzalo. Repite si
es necesario.

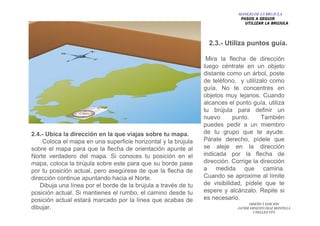

2.3.- Utiliza puntos guía.
2.4.- Ubica la dirección en la que viajas sobre tu mapa.
Coloca el mapa en una superficie horizontal y la brújula
sobre el mapa para que la flecha de orientación apunte al
Norte verdadero del mapa. Si conoces tu posición en el
mapa, coloca la brújula sobre este para que su borde pase
por tu posición actual, pero asegúrese de que la flecha de
dirección continúe apuntando hacia el Norte.
Dibuja una línea por el borde de la brújula a través de tu
posición actual. Si mantienes el rumbo, el camino desde tu
posición actual estará marcado por la línea que acabas de
dibujar.
PASOS A SEGUIR
UTILIZAR LA BRUJULA

DISEÑO Y EDICION
UNELLEZ-VPA

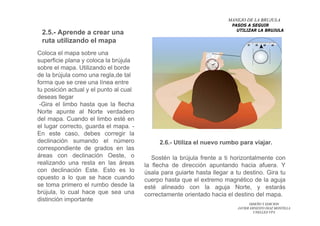

Coloca el mapa sobre una
superficie plana y coloca la brújula
sobre el mapa. Utilizando el borde
de la brújula como una regla,de tal
forma que se cree una línea entre
tu posición actual y el punto al cual
deseas llegar
-Gira el limbo hasta que la flecha
Norte apunte al Norte verdadero
del mapa. Cuando el limbo esté en
el lugar correcto, guarda el mapa. -
En este caso, debes corregir la
declinación sumando el número
correspondiente de grados en las
áreas con declinación Oeste, o
realizando una resta en las áreas
con declinación Este. Esto es lo
opuesto a lo que se hace cuando
se toma primero el rumbo desde la
brújula, lo cual hace que sea una
distinción importante
PASOS A SEGUIR
UTILIZAR LA BRUJULA
2.5.- Aprende a crear una
ruta utilizando el mapa
2.6.- Utiliza el nuevo rumbo para viajar.
Sostén la brújula frente a ti horizontalmente con
la flecha de dirección apuntando hacia afuera. Y
úsala para guiarte hasta llegar a tu destino. Gira tu
cuerpo hasta que el extremo magnético de la aguja
esté alineado con la aguja Norte, y estarás
correctamente orientado hacia el destino del mapa.

DISEÑO Y EDICION
UNELLEZ-VPA

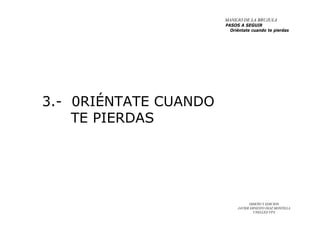

3.- 0RIÉNTATE CUANDO
TE PIERDAS
PASOS A SEGUIR
Oriéntate cuando te pierdas

DISEÑO Y EDICION
UNELLEZ-VPA
Cuando no
conoces tu
ubicación exacta
en el mapa. Al
ubicar las marcas
distintivas del
terreno sobre tu
mapa (lo ideal es
ubicar dichas
marcas con la
mayor distancia
posible entre sí
alrededor de tu
campo de visión)
puedes volver a
ubicarte.
3.1.- Escoge 3 marcas distintivas que puedes ver y encontrar en el mapa.
PASOS A SEGUIR
Orientate cuando te
pierdas

DISEÑO Y EDICION
UNELLEZ-VPA

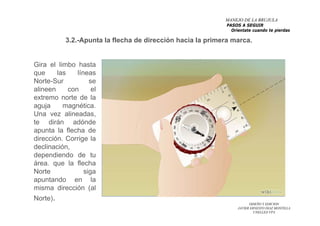

Gira el limbo hasta
que las líneas
Norte-Sur se
alineen con el
extremo norte de la
aguja magnética.
Una vez alineadas,
te dirán adónde
apunta la flecha de
dirección. Corrige la
declinación,
dependiendo de tu
área. que la flecha
Norte siga
apuntando en la
misma dirección (al
Norte).
3.2.-Apunta la flecha de dirección hacia la primera marca.
PASOS A SEGUIR
Orientate cuando te pierdas

DISEÑO Y EDICION
UNELLEZ-VPA
.
Coloca el mapa
sobre una superficie
plana y la brújula
sobre el mapa de
forma que la flecha
Norte apunte al
Norte verdadero del
mapa. Luego, ubica
la brújula para que
su borde pase a
través de la marca
en el mapa,
asegurándote de
que la flecha Norte
siga apuntando en
la misma dirección
(al Norte).
3.3.-Ubica la dirección de la marca en el mapa
PASOS A SEGUIR
Oriéntate cuando te pierdas

DISEÑO Y EDICION
UNELLEZ-VPA
Dibuja una línea por el borde
de la brújula que atraviese tu
posición aproximada. Esta es la
primera de tres líneas que
debes hacer para encontrar tu
posición exacta formando un
triángulo con todas las líneas.
Repite este proceso con las
otras dos marcas. Cuando
termines, tendrás 3 líneas que
forman un triángulo sobre el
mapa. Tu posición se
encuentra dentro de ese
triángulo, y el tamaño de este
depende de la precisión de tus
puntos de guía. Con puntos de
guías más precisos puedes
reducir el tamaño del triángulo
y con mucha practica puedes
hacer que las líneas se
intersecten en un punto.
.
3.4.-Triangula tu posición.
PASOS A SEGUIR
Orientate cuando te pierdas

DISEÑO Y EDICION
UNELLEZ-VPA

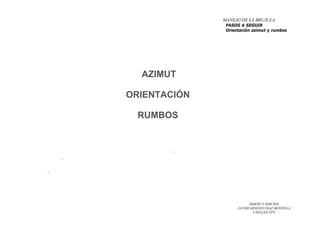

AZIMUT
ORIENTACIÓN
RUMBOS
.
.
.
PASOS A SEGUIR
Orientación azimut y rumbos

DISEÑO Y EDICION
UNELLEZ-VPA

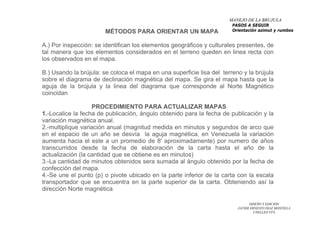

MÉTODOS PARA ORIENTAR UN MAPA
A.) Por inspección: se identifican los elementos geográficos y culturales presentes, de
tal manera que los elementos considerados en el terreno queden en linea recta con
los observados en el mapa.
B.) Usando la brújula: se coloca el mapa en una superficie lisa del terreno y la brújula
sobre el diagrama de declinación magnética del mapa. Se gira el mapa hasta que la
aguja de la brújula y la linea del diagrama que corresponde al Norte Magnético
coincidan
PROCEDIMIENTO PARA ACTUALIZAR MAPAS
1.-Localice la fecha de publicación, ángulo obtenido para la fecha de publicación y la
variación magnética anual.
2.-multiplique variación anual (magnitud medida en minutos y segundos de arco que
en el espacio de un año se desvía la aguja magnética, en Venezuela la variación
aumenta hacia el este a un promedio de 8' aproximadamente) por numero de años
transcurridos desde la fecha de elaboración de la carta hasta el año de la
actualización (la cantidad que se obtiene es en minutos)
3.-La cantidad de minutos obtenidos sera sumada al ángulo obtenido por la fecha de
confección del mapa.
4.-Se une el punto (p) o pivote ubicado en la parte inferior de la carta con la escala
transportador que se encuentra en la parte superior de la carta. Obteniendo así la
dirección Norte magnética
PASOS A SEGUIR

DISEÑO Y EDICION
UNELLEZ-VPA

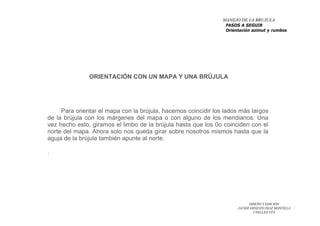

ORIENTACIÓN CON UN MAPA Y UNA BRÚJULA
.
Para orientar el mapa con la brújula, hacemos coincidir los lados más largos
de la brújula con los márgenes del mapa o con alguno de los meridianos. Una
vez hecho esto, giramos el limbo de la brújula hasta que los 0o coinciden con el
norte del mapa. Ahora solo nos queda girar sobre nosotros mismos hasta que la
aguja de la brújula también apunte al norte.
.
PASOS A SEGUIR

DISEÑO Y EDICION
UNELLEZ-VPA
Hallar el Azimut
El azimut es el ángulo que forma el norte geográfico con la dirección del lugar al
que nos dirigimos. Por lo tanto Acimut 0o significará que la dirección a la que nos
dirigimos es Norte, Azimut 90o =Este...
Para calcular el azimut del objeto al que nos dirigimos, usamos el punto de mira
que tenga la brújula para apuntar al objeto, habiendo ajustado el norte del limbo, con
la aguja de la brújula. En los modelos de brújula que tienen espejo, puedes mirar el
circulo graduado de la brújula y apuntar al objetivo.
Si nos proporcionan el azimut para encontrar un objeto procederemos de la
siguiente manera:
1. Giramos el limbo hasta que coincida la dirección a la que tenemos que dirigirnos
con el punto indicador de la brújula.
2. Ahora giramos nosotros con la brújula hasta que la aguja coincida con el norte
del limbo.
Es necesario diferenciar entre rumbo y Azimut .
Azimut hace referencia al ángulo que forma el norte geográfico con la dirección del
lugar al que nos dirigimos, y el rumbo lo hace en referencia al norte magnético. Si la
declinación es Este, se resta el valor al indicado por la brújula y si es Oeste, se suma.
.
PASOS A SEGUIR

DISEÑO Y EDICION
UNELLEZ-VPA

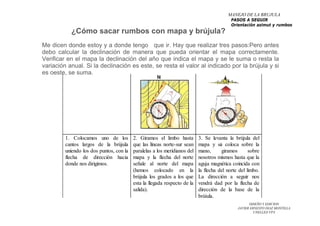

¿Cómo sacar rumbos con mapa y brújula?
Me dicen donde estoy y a donde tengo que ir. Hay que realizar tres pasos:Pero antes
debo calcular la declinación de manera que pueda orientar el mapa correctamente.
Verificar en el mapa la declinación del año que indica el mapa y se le suma o resta la
variación anual. Si la declinación es este, se resta el valor al indicado por la brújula y si
es oeste, se suma.
PASOS A SEGUIR

Muchas gracias
por
su atención

La Hora Mundial y los Convenios Internacionales

Más contenido relacionado

La actualidad más candente

Similar a La Hora Mundial y los Convenios Internacionales

Último

La Hora Mundial y los Convenios Internacionales
