El documento propone la creación de un Centro de Salud en Morón con consultorios externos para el hospital local, espacios para la prevención y promoción de la salud, y un espacio público para mejorar el entorno. El centro brindaría nuevas opciones para la concientización sobre la prevención de enfermedades a través de acciones educativas y sociales, con el objetivo de lograr una sociedad más sana y menos costos para el municipio. También mejoraría la interacción entre los vecinos y ampliaría las instituciones de salud

1. CENTRO DE SALUDCONSULTORIOS EXTERNOS + ESPACIO PARA LA PREVENCION
IVAN ANDRES BUTTAFUOCO 3701 1077
PFI 2015BORRACHIA / BARROSO / SPERANZA

2. 20 IDEAS PARA MORON TEMA
EL PROYECTO FORMA PARTE DEL PLAN DE DESARROLLO ESTRATEGICO DEL
PARTIDO DE MORON. FORMANDO PARTE DE LAS REFORMAS PREVISTAS PARA
LA CIUDAD
SE PROPONE UN CENTRO SALUD CON CONSULTORIOS EXTERNOS DEL
HOSPITAL DE MORON, ESPACIOS PARA LA PREVENCION, PROMOCION DE LA
SALUD Y ESPACIO PUBLICO PARA LA PUESTA EN VALOR DEL ENTORNO
INMEDIATO
LA IDEA ES BUSCAR QUE LOS VECINOS TENGAN UN NUEVO ESPACIO PARA LA
CONCIENTIZACION DE LA PREVENCION DE LA SALUD, A TRAVES DE ACCIONES
EDUCATIVAS Y SOCIALES, QUE PERMITAN APLICAR PRINCIPIOS FORMATIVOS
PARA PROMOVER CAMBIOS POSITIVOS EN LA CONDUCTA Y BIENESTAR DE LA
COMUNIDAD.
LOGRANDO UNA SOCIEDADA MAS SANA Y UNA SALUD ECONOMICAMENTE
MENOS COSTOSA PARA EL MUNICIPIO.
ADEMAS, UNA MEJOR INTERACCION ENTRE LOS VECINO Y UNA EXPANSION
PARA LAS INSTITUCIONES DE LA SALUD

3. EL PROYECTO BUSCA SEPARAR LOS CONSULTORIOS EXTERNOS QUE SE PROPONEN, QUE ESTAN ORIENTADOS A
DESCOMPRIMIR EL HOSPITAL DE MORON, PRINCIPALMENTE PARA SEPERAR LOS PACIENTES CON ENFERMEDADES
EXISTENTES Y LOS QUE NECESITAN CONTROLES, CONSULTAS PRIMARIAS, REABILITACION POST-INTERNADO, CURSOS,
NUCLEADOS EN LOS CONSULTORIOS EXTERNOS PROPUESTOS.
TENIENDO EN CUENTA QUE LA PREVENCION, PROMOCION Y EDUCACION ES UNO DE LOS PUNTOS MAS IMPORTANTES EN LA
SALUD, SURGE LA NECESIDAD DE CREAR ESPACIOS ESPECIALIZADOS PARA ESTA ACTIVIDAD, TRABAJANDO EN CONTACTO
DIRECTO CON EL HOSPITAL DE MORON Y LAS INSTITUCIONES SANITARIAS Y EDUCATIVAS DE LA ZONA
PREVENCION /
CAPACITACION
ATENCION /
CONTROL /
REHABILITACION
INTERACCION /
ESPARCIMIENTO
20 IDEAS PARA MORON TEMA

4. 1. IMPLANTACION
2. ESTRUCTURA FUNCIONAL
3. ESTRUCTURA MORFOLOGICA
4. DISEÑO DE LA MATERIALIDAD
5. SUSTENTABILIDAD
6. COMPROMISO CON EL ENTORNO
7. COMPROMISO SOCIAL
8. INNOVACION DE LA PROPUESTA

5. IMPLANTACION
DONBOSCO
H.YRIGOYEN
ARENALES
CURUPAYTI C. DE CINTURA
H.YRIGOYEN
ARENALES
CURUPAYTI
CORDOBA
GRAL.ACHA
MAZA
H. JULIAN
CASTAÑOS
G.ALCORTA
CHARCAS
MAZA
AZUL
SOBRE CURUPAYTI SOBRE CORDOBA
ARENALE
S
CURUPAYTI
CORDOBA
GRAL.ACHA

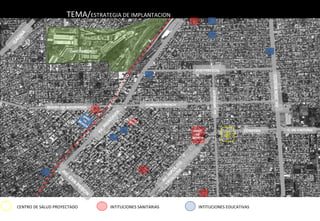

6. TEMA/ESTRATEGIA DE IMPLANTACION
CENTRO DE SALUD PROYECTADO INTITUCIONES SANITARIAS INTITUCIONES EDUCATIVAS
FF.CC.SARMIENTO
HOSP.
DE
MORON
UNIV.DEMORON
CLINICA
MODELO
CANTABRICA
MIGUEL DE AZCUENAGA
DOMINGO FRENCH
AV.RIVADAVIA
AV.H
IPO
LITO
YR
IG
O
YEN
CORDOBA C. DE CINTURA|
AV. EVA
PERO
N
AV.ARENALES
AV.DONBOSCO
PUEYRREDON
G
AO
NA

7. IMPLANTACION
CORDOBA
CURUPAYTI
GRAL.ACHA
MAZA
43 m
86m
SUPERCIFIE: 3700 m²
FOS: 0.5 / FOT: 0.7
h.max: 9mTRAFICO ALTO
TRAFICO BAJO
HOSPITAL DE MORON
A 300 METROS

8. IMPLANTACION
CORDOBA
CURUPAYTI
GRAL.ACHA
MAZA
SUPERCIFIE: 3700 m²
FOS: 0.5 / FOT: 0.7
HOSPITAL DE MORON
A 300 METROS

9. PROGRAMA DE NECESIDADES
CONSULTORIOS MEDICO CLINICO
INFECTOLOGIA / NUTRICION / NEUMOLOGIA
CONSULTORIOS POST-INTERNADO
ALTAS / CONTROL DE CIRUGIA
CONSULTORIOS DE PEDIATRIA
CONTROL DE CRECIMIENTO Y DESARROLLO / VACUNACION
CONSULTORIOS DE OBSTETRICIA
CONTROL DE EMBARAZOS / GINECOLOGIA / CONTROL DE CANCER DE
MAMAS
CONSULTORIOS KINESIOLOGIA
CONTROLES / REHABILITACION
SUM
AUDITORIO
AREA DE CARGA Y DESCARGA / PREYECCION Y SONIDO / ESPERA-
CAMARIN-BAÑO / LOBBY / RECEPCION
GIMNASIO
REHABILITACION KINESIOLOGIA Y TRAUMATOLOGIA
ACCESO
CONFITERIA
ADMINISTRACION
RECEPCION TELEFONICA / ARCHIVO CLINICO / ADMINISTRACION
GRAL. / DIRECTORIO / SALA DE REUNIONES / SALA DE CAPACITACION –
JUNTA MEDICA / COCINA / SANITARIOS
ENTRADA GENERAL / HALL / SANITARIOS / RECEPCION
COCINA-MOSTRADOR / DEPOSITO / COMEDOR
LOGISTICA GENERAL
ACCESO / CONTROL DE EMPLEADOS / VESTUARIOS / RESIDUOS /
LIMPIEZA / DEPOSITO GENERAL / DEPOSITO DE ROPA /
MANTENIMIENTO / FARMACIA / ESTERILIZACION / AREA DE CARGA Y
DESCARGA / SALA DE MAQUINAS / SEGURIDAD
ESTACIONAMIENTO
LUGAR DE ESPARCIMIENTO
ESPACIOS VERDES / JUEGOS PARA NIÑOS / EXPANSION DE CONFITERIA
/ EXPANSION LOBBY AUDITORIO-SUM / ESPACIO PARA
EXPOSICIONES / EXPANSION DE GIMNASIO
DEPOSITO / CURSO PRE-PARTO
CORTECIA / DISCAPACITADOS
148 m²
ESPERA
SALAS GENERAL / SALA DE JUEGOS PARA NIÑOS / SANITARIOS
130 m²
236 m²
324 m²
60 m²
1427 m²
100 m²4 x 25 m² =
100 m²4 x 25 m² =
180 m²9 x 20 m² =
72 m²2 x 36 m² =
78 m²3 x 26 m² =
87 m²4
54 m²
393 m²
105 m²
1
1
1
APOYO 31%
SECTOR SALUD
898 m²
1427 m²LUGAR DE ESPARCIMIENTO
1334 m²SECTOR SALUD 49%
+ CIRCULACION 20 % = 2680 m²+
SECTORSALUD
APOYO

10. PROGRAMA DE NECESIDADES
CONSULTORIOS
ACCESO
PRINCIPAL
ESTACIONAMIENTO
CORTESIA
APOYO
ACCESO
APOYO
(PERSONAL)
ESPACIO P/
PREVENCION
ADMINISTRACION
HALL
CONFITERIA
ORGANIGRAMA FUNCIONAL
CONSULTORIOS
PATIOS / EXPANSIONES
APOYO
ADMIN.
HALL
AUDITORIO
CAFETERIA
SUM
CIRCULACION PRIVADA
CIRCULACION PUBLICA
PATIO /
EXPANCIONES
PATIO /
EXPANCIONES

11. ACTORES
PACIENTES 22 C/20’
MEDICOS 22 x TURNO
SUM / CAPACIDAD 41
GIMNASIO / CAPACIDAD 11
PERSONAL ADMINISTRACION 14
PERSONAL DE SERVICION 14
2 TRAUMATOLOGOS
2 KINESIOLOGOS
3 OBSTETRAS
8 PEDIATRAS
5 ESPECIALISTAS
7 GENERAL (CONTROL POST INTERNADO)
1 DIRECTOR
10 ADMINISTRACION
3 CONTROL DE PERSONAL / ENTRADA Y SALIDA DE INSUMOS
3 LIMPIEZA/RESIDUOS
1 DEPOSITO DE ROPA
1 FARMACIA
1 ESTERILIZACION
1 DEPOSITO
4 MANTENIMIENTO
3 CAFETERIA
1 PROFESOR CURSO PRE PARTO
40 CURSO PRE PARTO
1 PROFESOR PARA REAHABILITACION
10 PACIENTES
AUDITORIO 192
1 RECEPCION
2 IMAGEN / SONIDO / ILUMINACION
224 PERSONAS EN AUDITORIO

12. 1. IMPLANTACION
2. ESTRUCTURA FUNCIONAL
3. ESTRUCTURA MORFOLOGICA
4. DISEÑO DE LA MATERIALIDAD
5. SUSTENTABILIDAD
6. COMPROMISO CON EL ENTORNO
7. COMPROMISO SOCIAL
8. INNOVACION DE LA PROPUESTA

13. PLANTABAJA
CORDOBA
MAZA
CURUPAYTI
GRAL.ACHA
CENTRO MUNICIPAL
DE SALUD ANIMAL,
ZOONOSIS Y CONTROL
DE PLAGAS

14. PLANTABAJA
CORDOBA
MAZA
CURUPAYTI
GRAL.ACHA
CENTRO MUNICIPAL
DE SALUD ANIMAL,
ZOONOSIS Y CONTROL
DE PLAGAS

15. PLANTABAJA

16. PLANTABAJA
CIRCULACION PUBLICA
CIRCULACION PRIVADA
ACCESO SECUNDARIO
ACCESO PRINCIPAL

17. PLANTABAJA
ACCESO / HALL
ADMINISTRACION
CONSULTORIOS
APOYO
PREVENCION / APOYO CONSULTORIOS
PATIOS / EXPANSIONES

18. PLANTABAJA

19. PLANTABAJA
ACCESO A
EXPANSION
ACCESO PRINCIPAL / HALL / RECEPCION /
CIRCULACION VERTICAL / CONFITERIA /
BAÑOS
ACCESO / HALL
HALL
200 m²
COMEDOR
64 m²
32 m²

20. PLANTABAJA
DIRECTORIO / BAÑOS / OFFICE /
JUNTA MEDICA / CIRCULACION
VERTICAL / ARCHIVO CLINICO /
ADMINISTRACION GRAL. /
RECEPCION TELEFONICA
ADMINISTRACION
21 m²
38 m²
37 m²
10 m²
39 m²

21. PLANTABAJA
CONSULTORIO KINESIOLOGIA / OBSTETRICIA / GIMNASIO
KINESIOLOGIA / ESPERAS / BAÑO / PATIO PRIVADO
CONSULTORIOS
OBSTETRICIA
KINESIOLOGIA
ACCESO
AL PATIO
ACCESO
AL PATIO
ACCESO
AL PATIO
ACCESO
AL PATIO
ACCESO
AL PATIO
ESPERA
30 m²
ESPERA
30 m²
25 m²
35 m²
51 m²
35 m²
25 m²
25 m²

22. PLANTABAJA
ACCESO SECUNDARIO / ACCESO A
SALA DE MAQUINAS /
VESTUARIOS / FARMACIA /
RESIDUOS / ESTERILIZACION /
DEPOSITO DE ROPA SUCIA – LIMPIA
/ CIRCULACION VERTICAL
APOYO
ACCESO AL
SUBSUELO (SALA DE
MAQUINAS)
15 m² 20 m²
66 m²
25m²
21 m²

23. PLANTABAJA
SUM(CURSO DE
PREPARTO) / BAÑOS /
AUDITORIO
PREVENCION
ACCESO AL PATIO
90 m² 8 m²
175 m²
21 m²

24. PLANTABAJA
PATIOS / EXPASIONES
PATIOS
845 m²
190 m²

25. PRIMERPISO+5.20m
CIRCULACION PUBLICA
CIRCULACION PRIVADA

26. PRIMERPISO+5.20m
CONSULTORIOS PEDIATRIA / ADMINISTRACION
CONSULTORIOS MEDICO CLINICO / INFECTOLOGIA
APOYO

27. PRIMERPISO+5.20m

28. PRIMERPISO+5.20m
CONSULTORIOS PEDIATRIA /ADMINISTRACION
CONSULTORIOS PEDIATRIA / VACUNATORIO / BAÑOS / CIRCULACION VERTICAL / ESPERA / OFFICE / ESTACION DE
ENFERMERIA
CONSULTORIOS PEDIATRIA / ADMINISTRACION
PEDIATRIAVACUNATORIO
39 m²
23 m²
10 m²
PEDIATRIA
21 m²
PEDIATRIA
21 m²
PEDIATRIA
21 m²
PEDIATRIA
21 m²
PEDIATRIA
21 m²
PEDIATRIA
21 m²
PEDIATRIA
21 m²
PEDIATRIA
21 m²
PEDIATRIA
21 m²
ESPERA
40 m²

29. PRIMERPISO+5.20m
CONSULTORIOS MEDICO CLINICO / INFECTOLOGIA / BAÑOS
/ ESPERA
CONSULTORIOS MEDICO CLINICO /
INFECTOLOGIA
CONSULTORIO MEDICO CLINICO /
INFECTOLOGIA 0
MEDICO CLINICO
25 m²
MEDICO CLINICO
25 m²
MEDICO CLINICO
25 m²
MEDICO CLINICO
25 m²
MEDICO CLINICO
25 m²
MEDICO CLINICO
25 m²
MEDICO CLINICO
25 m²
MEDICO CLINICO
25 m²
ESPERA
40 m²
ESPERA
40 m²

30. PRIMERPISO+5.20m
ESTACION DE ENFERMERIA / DEPOSITO / RESIDUOS /
HERRAMIENTAS / PATIO
APOYO
21 m²
50 m²
21 m²

31. SUBSUELO(-4.00m)YAZOTEA(+9.00m)

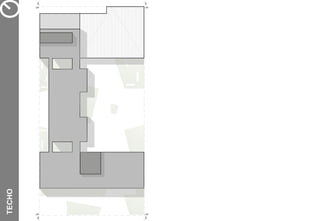

32. TECHO

33. DETALLECONSULTORIO

34. DETALLECONSULTORIO
ENTREVISTAEXAMEN CIRCULACION
PUBLICA
CIRCULACION
TECNICA
ESPERA
1
4
2
3
5
6
7
8
9
10
11
13
14
15
16
17
12
KINESIOLOGIA
ENTREVISTA
1. SILLON GIRATORIO CON BRAZOS
2. ESCRITORIO CON EQUIPAMIENTO
3. SILLAS FIJAS
4. NEGASTOCOPIO
5. BASCULA CON ESTANDIMETRO
EXAMEN
6. LAVABO
7.BAÑO
8.MESADA
9.VITRINA DE PARED PARA INSTRUMENTAL
10.TENSIONOMETRO DE PARED
11.CAMILLA
12.DISPENSADOR DE SABANAS DE PARED
13. EQUIPO DE ULTRASONIDO
14. PERCHERO
15. BANQUETA GIRATORIA
16. TACHO DE BASURA
17. LAMPARA DE PIE FLEXIBLE
SUP: 25.1 M2

35. DETALLECONSULTORIO
ENTREVISTA
1. SILLON GIRATORIO CON BRAZOS
2. ESCRITORIO CON EQUIPAMIENTO
3. SILLAS FIJAS
4. MUEBLE MEDICO
5. NEGASTOCOPIO
6. BASCULA CON ESTANDIMETRO
EXAMEN
7. VITRINA DE PARED PARA INSTRUMENTAL
8. MESADA
9. LAVABO
10. BAÑO
11. MESA PARA EXAMEN CON PIERNERAS
12. BANQUETA GIRATORIO
13. MESA MAYO
14. MESA PASTEUR
15. PERCHERO
16. MAQUINA ULTRAONIDO
17. CAMILLA
CIRCULACION
PUBLICA
CIRCULACION
TECNICA
ESPERA
ENTREVISTAAEREA DE
REVISION
AEREA DE
ULTRASONIDO
1
2
3
4
5
678910
11
12
13
14
15
16 17
GINECOLOGIA
SUP: 35.2 M2

36. DETALLECONSULTORIO
ENTREVISTAEXAMEN
1
4
2
3
5
6
7
8
9
10
11
13
14
15
12

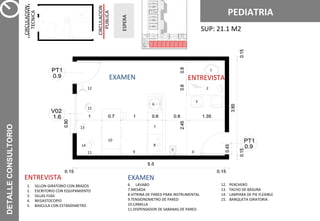

PEDIATRIA
ENTREVISTA
1. SILLON GIRATORIO CON BRAZOS
2. ESCRITORIO CON EQUIPAMIENTO
3. SILLAS FIJAS
4. NEGASTOCOPIO
5. BASCULA CON ESTANDIMETRO
EXAMEN
6. LAVABO
7.MESADA
8.VITRINA DE PARED PARA INSTRUMENTAL
9.TENSIONOMETRO DE PARED
10.CAMILLA
11.DISPENSADOR DE SABANAS DE PARED
12. PERCHERO
13. TACHO DE BASURA
14. LAMPARA DE PIE FLEXIBLE
15. BANQUETA GIRATORIA
SUP: 21.1 M2
CIRCULACION
PUBLICA
CIRCULACION
TECNICA
ESPERA

37. VISTAS
FACHADA NORESTE
FACHADA SUROESTE
FACHADANORESTE
FACHADASUROESTE

38. CORTES/VISTAS
CORTE A-A
A A
ACCESO PRINCIPAL
CONFITERIA / BAR
ESPERA / CIRCULACION PUBLICA
CONSULTORIO PEDIATRIA
CIRCULACION PRIVADA
AUDITORIO

39. CORTES/VISTAS
CORTE A-A
A A

40. B
B
CORTES/VISTAS
CORTE B-B
ESPERA / CIRCULACION PUBLICA
CONSULTORIO PEDIATRIA
CIRCULACION PRIVADA

41. B
B
CORTES/VISTAS
CORTE B-B

42. CORTES/VISTAS
CORTE C-C
C
C
OFICCE
CONFITERIA / BAR
ESPERA / CIRCULACION PUBLICA
CONSULTORIO VACUNATORIO
CIRCULACION PRIVADA
JUNTA MEDICA
DIRECTORIO
CIRCULACION VERTICAL
BAÑOS

43. CORTES/VISTAS
CORTE C-C
C
C

44. CORTES/VISTAS
CORTE D-D
DD
ARCHIVO
APOYO / VESTUARIOS
ESTACION ENFERMERIA
CIRCULACION PRIVADA
BAÑOS
OFICCE
DIRECTORIO
SALA DE MAQUINAS
ACCESO A SALA DE
MAQUINAS DESDE VIA
PUBLICA

45. CORTES/VISTAS
CORTE D-D
DD
ACCESO A SALA DE
MAQUINAS DESDE VIA
PUBLICA

46. 1. IMPLANTACION
2. ESTRUCTURA FUNCIONAL
3. ESTRUCTURA MORFOLOGICA
4. DISEÑO DE LA MATERIALIDAD
5. SUSTENTABILIDAD
6. COMPROMISO CON EL ENTORNO
7. COMPROMISO SOCIAL
8. INNOVACION DE LA PROPUESTA

47. MORFOLOGIA
ESCALA URBANA
EL EDIFICIO SE INSERTA EN LA TRAMA URBANA EXISTENTE, TOMANDO SUS RETIROS,
RELACION LLENO – VACIO Y SU ALTURA
RESALTA Y SE HACE VER EN LA TRAMA
LA PLANTA DE ACCESO MODIFICA EL TEJIDO URBANO GENERANDO UN ESPACIO PUBLICO E
INVITACION AL ACCESO
EL VACIO GENERA UNA CONFORTABILIDAD EVITANDO CONTAMINACION VISUAL, SONORA Y
HUMOS PROVENIENTES DEL TRAFICO ALTO
SE ABRE HACIA LA ORIENTACION MAS FAVORABLE
FORMATO DE TERRENO RETIRO PREFIGURACION
PATIOS
H max

48. MORFOLOGIA
SE BUSCA QUE EL PROYECTO SE ABRA HACIA
EL PATIO CENTRAL Y SE EXPANDA CIERTAS
ACTIVIDADES, ESPECIALMENTE DE
ESPARCIMIENTO

49. MORFOLOGIA

50. MORFOLOGIA

51. MORFOLOGIA

52. MORFOLOGIA

53. MORFOLOGIA

54. 1. IMPLANTACION
2. ESTRUCTURA FUNCIONAL
3. ESTRUCTURA MORFOLOGICA
4. DISEÑO DE LA MATERIALIDAD
5. SUSTENTABILIDAD
6. COMPROMISO CON EL ENTORNO
7. COMPROMISO SOCIAL
8. INNOVACION DE LA PROPUESTA

55. DETALLES/MATERIALIDAD
CALCULO DE ESCALON
A=18 CM
P=27 CM
2 A + P ≤ 63
CUMPLE Art. : 4.6.3.4

56. DETALLES/MATERIALIDAD

57. DETALLES/MATERIALIDAD
DURLOCK
DURLOCK
PLACAS ACUSTICAS
DURLOCK
SON DE YESO CON PERFORACIONES
CIRCULARES QUE LE CONFIEREN
CARACTERISTICAS FONOABSORVENTES Y
ESTETICAS. ESTAN REVESTIDAS CON UN
VELO DE FIBRA DE VIDRIO QUE REDUCE LA
REVERBERACION
SE PUEDE INSTALAR EN PAREDES COMO EN
TECHOS SOLUCIONANDO EL DISEÑO Y EL
CONFORT ACUSTICO

58. DETALLES/MATERIALIDAD
DURLOCK
DURLOCK
PLACAS ACUSTICAS DURLOCK
VENTAJAS
-CONTROL DE ABSORCION ACUSTICA Y DE
REVERBERACION EN LOS AMBIENTES
-SOLUCIONES ESTETICAS Y DE DISEÑO,
CONSIGUIENDO AMBIENTES CONFORTABLES
-INSTALACIONES SIMPLE, RAPIDA Y LIMPIA
-EL VELO DE FIBRA DE VIDRIO ADHERIDO AL
REVERSO DE LA PLACA CREA UNA BARRERA
CONTRA EL POLVO Y PARTICULAS

59. DETALLES/MATERIALIDAD
FACHADA VENTILADA
SISTEMA ADOPTADO PARA EL REVESTIMIENTO
QUE INCORPORA UNA CAMARA DE VENTILACION
CONTINUA ENTRE EL REVESTIMIENTO EXTERIOR
Y SU CERRAMIENTO.
OFRECE SOLUCIONES CONSTRUCTIVAS
EFICIENTES PARA EL AISLAMIENTO DEL EDIFICIO,
YA QUE ELIMINA PUENTES TERMICOS Y LOS
PROBLEMAS DE CONDENSACION
CONVIRTIENDOSE EN UN EXCELENTE
“REGULADOR AMBIENTAL”

60. DETALLES/MATERIALIDAD
LOSA HUECA PRETENSADA
SE UTILIZO ESTE ELEMENTO PREMOLDEADO
INDUSTRIALIZADO .
PERMITE MAYORES LUCES. NO REQUIEREN
APUNTALAMIENTOS.
DEBE APOYAR AL MENOS 7 CM DE CADA LADO Y LUEGO
SE COMPLETA CON UNA CARPETA DE SELLADO DE
JUNTAS DE MORTERO DE CEMENTO DE 3 CM DE
ESPESOR, MAS LA TERMINACION DESEADA.
DEBERA SER MOVIDA Y COLOCADA CON GRUA, Y EQUIPO
DE 4 PERSONAS

61. DETALLES/MATERIALIDAD
PANEL MICROPERFORADO
MARCA “MEVACO”
SE EMPLEA A MODO DE PARASOL METALICO UN
PRODUCTO DE UNA SOLA PIEL QUE PERMITA REVESTIR
FACHADAS.
SE DIMENSIONA EL AREA ABIERTA DE ACUERDO A LA
NECESIDAD DE PROTECCION.
SE INSTALA SOBRE UNA ESTRUCTURA MONTANTE
MEDIANTE PERNOS
SU DISEÑO ES FLEXIBLE AL IGUAL QUE SU TONO DE
ACABADO

62. DETALLES/MATERIALIDAD
CIELORASO DE YESO
DESMOTABLE MARCA “DURLOCK”
DE FACIL Y RAPIDA COLOCACION Y REEMPLAZO
EN SECO.
VIDRIO DVH
ENCIERRA UNA CAMARA DE AIRE ENTRE DOS
VIDRIOS. GARANTIZA EL VOLUMEN DE AIRE SECO
ENTRE LOS VIDRIOS UTILIZADOS. LA CAMARA DE
AIRE REDUCE LA TRANSFERENCIA DE CALOR
ENTRE INTERIOR Y EXTERIOR.
REDUCE EL INGRESO DE ENERGIA SOLAR
RADIANTE Y ADEMAS EL INGRESO DE RUIDOS

63. DETALLES/MATERIALIDAD
CUBIERTA PLANA VENTILADA
SE UTILIZO ESTE TIPO DE CUBIERTA, LA CUAL
POSEE UNA CAMARA DE AIRE PARA CREA UNA
CORRIENTE QUE ATENUAN LAS ALTAS
TEMPERATURAS DE LA PARTE SUPERIOR

64. REPLANTEO/PB–1RO
CORTE D-D

65. REPLANTEO/TECHO-SUBSUELO
CORTE D-D

66. ESTRUCTURAS/SUBSUELO-CIMIENTO
CORTE D-D

67. ESTRUCTURAS/S/PB–S/1PISO
CORTE D-D

68. ESTRUCTURAS/S/AZOTEA LOSA HUECA PRETENSADA SHAP 60
SE APOYA DIRECTAMENTE SOBRE VIGA DE HORMIGON,
CUIDANDO DE APOYAR AL MENOS 7 CM DE CADA LADO. LUEGO
SE COMPLETA CON UNA CARPETA DE SELLADO DE JUNTAS DE
MORTERO DE CEMENTO DE 3 CM DE ESPESOR, MAS LA
TERMINACION DESEADA.
DEBERÁ SER MOVIDA Y COLOCADA POR GRUA.Y EQUIPO DE 4
PERSONAS

69. ESTRUCTURAS/PLANILLADELOSAS
CORTE D-D

70. ESTRUCTURAS/PLANILLADELOSAS
CORTE D-D

71. ESTRUCTURAS/PLANILLADELOSAS
CORTE D-D

72. ESTRUCTURAS/PLANILLADEVIGAS
CORTE D-D

73. ESTRUCTURAS/PLANILLADEVIGAS
CORTE D-D

74. ESTRUCTURAS/PLANILLADEVIGAS
CORTE D-D

75. ESTRUCTURAS/PLANILLADEVIGAS
CORTE D-D

76. ESTRUCTURAS/PLANILLADEVIGAS
CORTE D-D

77. ESTRUCTURAS/PLANILLADEVIGAS
CORTE D-D

78. ESTRUCTURAS/PLANILLADEVIGAS
CORTE D-D

79. ESTRUCTURAS/PLANILLADEVIGAS
CORTE D-D

80. ESTRUCTURAS/PLANILLADEVIGAS
CORTE D-D

81. ESTRUCTURAS/PLANILLADEVIGAS
CORTE D-D

82. ESTRUCTURAS/PLANILLADECOLUMNAS
CORTE D-D

83. ESTRUCTURAS/PLANILLADECOLUMNAS
CORTE D-D

84. ESTRUCTURAS/PLANILLADEBASES
CORTE D-D

85. ESTRUCTURAS/PLANILLADEBASES
CORTE D-D

86. ESTRUCTURAS/PLANILLADEBASES
CORTE D-D

87. INSTALACIONE/VENTILACIONFORZADA-
AIREACONDICIONADO-TECHO
CORTE D-D
INSTALACION DE AIRE ACONDICIONADO
FUE DISEÑADO MEDIANTE EL SISTEMA ROOF-TOP, EL CUAL GENERA
AIRE FRIO / CALOR. SE COLOCA EN LA AZOTEA Y DESDE ALLI SE
CONDUCE POR MEDIO DE CONDUCTOS A TODOS LOS AMBIENTES DEL
EDIFICIO EN EL QUE SEA NECESARIO.
ES UN SISTEMA SIMPLE, EFICIENTE, SOSTENIBLE Y ECONOMICO.
MARCA: SURREY
DIMENSIONES: 2.40x2.10x1.40m
MODELO: 549FZX240-S
VENTILACION MECANICA FORZADA
SE OPTO POR ESTE SISTEMA PARA VENTILAR LOS CONSULTORIOS,
MEDIANTE EQUIPOS QUE GENERAN DEPRESIONES O SOBREPRESIONES
EN CONDUCTOS DE DISTRIBUCION QUE EXTRAEN E INYECTAN AIRE,
REALIZANDO EL INTERCAMBIO NECESARIO PARA ESTE TIPO DE
LOCALES.
DE ESTA MANERA AYUDA A LA REMOCION DE CONTAMINANTES, APORTA
AIRE NUEVO, EVITA CONDENSACIONES, AHORRO DE ENERGIA AL NO
PODER ABRIR LAS VENTANAS EN INVIERNO, LOGRANDO DE ESTA FORMA
AMBIENTES SANOS COMO REQUIERE EL USO DEL EDIFICIO

88. INSTALACIONE/VENTILACIONFORZADA-
AIREACONDICIONADO–PBYPRIMERPISO
CORTE D-D

89. INSTALACIONE/DESAGUES-AGUAFRIA-CALIENTEPLANTABAJAY
PRIMERPISO
CORTE D-D
CALCULO DE TANQUES
70 LAV° x 100 L : 7000 LITROS
80 MING x 100 L: 12000 LITROS
TOTAL: 19000 LITROS/DIA
3300 LITROS TR
2000 LITROS TB
X NUCLEO
INSTALACION DE AGUA
FUE DISEÑADA CON UN TANQUE
DE BOMBEO UBICADO EN EL
SUBSUELO, EL CUAL ALIMENTA
AL TANQUE DE RESERVA QUE
SE ENCUENTA EN LA AZOTEA,
DE ESTA SALE UN COLECTO
CON 4 BAJADAS EN CADA
TANQUE

90. INSTALACIONE/DESAGUES-AGUAFRIA-CALIENTE
CORTE D-D

91. INSTALACIONE/DESAUEPLUVIAL-TECHO
CORTE D-D

92. CORTE D-D
TABLEROS SECCIONALES
PB:
-TS1: HALL PASILLO, ESPERAS,BAR,
BAÑOS PUBLICOS
-TS2: ADMINISTRACION
-TS3: CONSULTORIOS, GYM, SUM,
AUDITORIO
-TS4: APOYO
1RO:
-TS5: CONSULTORIOS, PASILLOS,
ESPERA, BAÑOS PUBLICOS
-TS6: ADMINISTRACION, PASILLOS,
APOYO
ELECTRICIDAD/PB–1RO
INSTALACION ELECTRICO
SE UTILIZO UN TABLERO PRINCIPAL
QUE SE ENCUENTRA EN EL
SUBSUELO Y DEL CUAL SE DIRIGE A
LOS TABLEROS SECCIONALES. SE
UTILIZARON LAMPARAS LED.
VENTAJAS:
-MAYOR EFICIENCIA, CONSUME UN 80-
90% MENOS ELECTRICIDAD QUE UNA
LAMPARA TRADICIONAL.
-TIENE UNA VIDA MEDIA DE 100.000
HORAS FRENTE A 1000 – 1500 DE UNA
ESTADAR
-SON ECOLOGICAS, SE RECICLAN Y
CUMPLEN CON NORMATIVAS
EUROPEAS DE SUSTANCIAS
CONTAMINANTES
-NO EMITEN CALOR
-SIN MANTENIMIENTO, AL TENER UNA
LARGA VIDA LOS PRODUCTOS LED NO
NECESITAN NUNGUN TIPO DE
MANTENIMIENTO

93. 1. IMPLANTACION
2. ESTRUCTURA FUNCIONAL
3. ESTRUCTURA MORFOLOGICA
4. DISEÑO DE LA MATERIALIDAD
5. SUSTENTABILIDAD
6. COMPROMISO CON EL ENTORNO
7. COMPROMISO SOCIAL
8. INNOVACION DE LA PROPUESTA

94. SUSTENTABILIDAD
CONTROL DE ILUMINACION Y VENTILACION
SE PENSO DE FORMA QUE LOS PATIOS PERMITAN LA
ILUMINACION Y VENTILACION DE TODO EL EDIFICIO.
INCORPORANDO PROTECCIONES SOLARES DEPENDIENDO
DE LAS ORIENTACIONES PARA LOGRAR UN AHORRO DE
ENERGIA SIGNIFICATIVO
REDUCIENDO LAS ABERTURAS VIDRIADAS EN CARAS MAS
EXPUESTAS AL SOL Y ABRIENDO EN LAS MAS FAVORABLES
ESTE
OESTE
CARA EXPUESTA EN MAYOR MEDIDA
CARA EXPUESTA EN MENOR MEDIDA
CONTROL DE FACHADA
NOROESTE
CONTROL DE FACHADA
SUDESTE

95. SUSTENTABILIDAD
FACHADA VENTILADA
EN VERANO EL SOL INSIDE DIRECTAMENTE SOBRE LA CARA EXTERIOR DE LA FACHADA
VENTILADA Y NO SOBRE EL EDIFICIO
SE CALIENTA EL AIRE DENTRO DE LA CAMARA INTERIOR Y POR CONVECCION COMIENZA
A SUBIR, OCUPANDO SU LUGAR AIRE MAS FRESCO.
SE MANTIENE UNA TEMPERATURA MAS BAJA EN LA CAMARA DE AIRE, PROPORCIONANDO
MENOR INTERCAMBIO TERMICO ENTRE EL INTERIOR Y EL EXTERIOR. DE ESTE MODO
EVITA LA ACUMULACION DE CALOR EN LA FACHADA
EN INVIERNO LA RADIACION SOLAR NO ES TAN FUERTE PARA GARANTIZAR EL
MOVIMIENTO DEL AIRE, POR LO CUAL LA FACHADA VENTILADA ACTUA COMO UN
ACUMULADOR DE CALOR QUE PUEDE CONTRIBUIR A LA CALEFACCION DE LOS LOCALES
VENTAJAS
-AHORRO ENERGETICO
-IMPERMEABILIDAD
-REDUCCION DEL RUIDO
-BAJO COSTO DE MANTENIMIENTO
-SEGURIDAD FRENTE AL FUEGO
- CONTROL DE HUMEDAD
-MODULACIONES ESPECIALES DE ACUERDO AL
DISEÑO ARQUITECTONICO

96. SUSTENTABILIDAD
PANEL MICROPERFORADO
REDUCE LA ENTRADA DE CALOR CUANDO EXISTA MUCHA
RADIACION
SE ESTABLECE EL CONTROL SOLAR Y DE VENTILACION
DE LA FACHADA DEL EDIFICIO.
EL PORCENTAJE DE AREA PERFORADA VA CAMBIANDO
SEGUN LA FACHADA Y LA ORIENTEACION
PORCENTAJES DE AREAS PERFORADAS DEL PANEL
PRESENTES EN EL PROYECTO
OESTE 22.7% ESTE 42%
0
VIDRIOS DVH
-AUMENTA MAS DEL 100% DEL AISLAMIENTO DE
TERMICO DEL VIDRIADO
-MEJORA EL AISLAMIENTO ACUSTICO
-DISMINUYE HASTA UN 70% EL CONSUMO DE ENERGIA
DE CLIMATIZACION POR LAS PERDIDAS DE CALOR A
TRAVES DEL VIDRIO
-ELIMINA LA CONDENSACION DE HUMEDAD SOBRE EL
VIDRIO EVITANDO QUE SE EMPAÑE
-BRINDA CONTROL SOLAR Y CONTROLA LA EXCESIVA
LUMINOSIDAD
CARPINTERIA DE ALUMINIO
EL ALUMINIO ES EN TEORIA 100% RECICLABLE SIN
PERDIDAS DE SUS CUALIDADES NATURALES.
EL RECICLADO INVOLUCRA EN FUNDIR LA CHATARRA,
UN PROCESO QUE REQUIERE SOLO UN 5% DE LA
ENERGIA UTILIZADA PARA PRODUCIR ALUMINIO A
PARTIR DEL MINERAL

97. DETALLES/MATERIALIDAD
CUBIERTA PLANA VENTILADA
PERMITE GENERAR CORRIENTES DE AIRE Y DISMINUIR LA TEMPERATURA DE
LA CUBIERTA.
PROTEGIENDO AL EDIFICIO DE AGENTES ATMOSFERICOS, HUMEDAD Y LA
RADIACION SOLAR, LOGRANDO UN BUEN AISLAMIENTO TERMICO.
SE LLAMAN TAMBIEN “CUBIERTAS FRIAS”
VENTAJAS
-AISLAMIENTO TERMICO (MEMBRANA + CAMARA)
-AISLAMIENTO ACUSTICO, LA CAMARA DE AIRE SIRVE PARA ATENUAR LOS
RUIDOS

98. 1. IMPLANTACION
2. ESTRUCTURA FUNCIONAL
3. ESTRUCTURA MORFOLOGICA
4. DISEÑO DE LA MATERIALIDAD
5. SUSTENTABILIDAD
6. COMPROMISO CON EL ENTORNO
7. COMPROMISO SOCIAL
8. INNOVACION DE LA PROPUESTA

99. CORDOBA
MAZA
CURUPAITII
GRAL.ACHA
CENTRO
MUNICIPAL
DE SALUD
ANIMAL,
ZOONOSIS
Y CONTROL
DE PLAGAS
COMPROMISOCONELENTORNO -GENERACION DE UN NUEVO ESPACIO PUBLICO MEDIANTE EL RETIRO EN
FACHADA, CARENTE EN ZONA.
-ALTURA MAXIMA DE 9 METROS ES UTILIZADA DE ACUERDO AL CODIGO Y
LOS EDIFICIOS DEL ENTORNO INMEDIATO.
SE INSERTA EN LA TRAMA URBANA EXISTENTE, TOMANDO SUS RETIROS,
RELACION LLENO – VACIO Y SU ALTURA
-LA UBICACION ESTRATEGICA DEL CENTRO DE SALUD, INTERACTUA DE
FORMA FUNCIONAL CON EL HOSPITAL DE MORON, GENERANDO MAYOR
FLUJO DE GENTE ACTIVA DE MANERA CONSIDERABLE EN ESTA ZONA
QUE ACTUALMENTE SE ENCUENTRA EN CONSICIONES DE DEGRADACION.
BUSCANDO UN CRECIMIENTO COMERCIAL Y DE NUEVAS
OPORTUNIDADES PARA EL ENTORNO DONDE SE INSERTA.
CURUPAITI CORDOBA
HOSPITAL DE MORON
9 m
9 m

100. 1. IMPLANTACION
2. ESTRUCTURA FUNCIONAL
3. ESTRUCTURA MORFOLOGICA
4. DISEÑO DE LA MATERIALIDAD
5. SUSTENTABILIDAD
6. COMPROMISO CON EL ENTORNO
7. COMPROMISO SOCIAL
8. INNOVACION DE LA PROPUESTA

101. COMPROMISOSOCIAL
LOS CONSULTORIOS EXTERNOS QUE SE PROPONEN ESTAN ORIENTADOS A
DESCOMPRIMIR EL HOSPITAL DE MORON, PRINCIPALMENTE PARA SEPERAR
LOS PACIENTES CON ENFERMEDADES EXISTENTES Y LOS QUE NECESITAN
CONTROLES, ESTUDIOS, REABILITACION POST-INTERNADO, CAPACITACION,
ETC.
LA IDEA ES BUSCAR QUE LOS VECINOS TENGAN UN NUEVO ESPACIO PARA LA
CONCIENTIZACION DE LA PREVENCION DE LA SALUD. A TRAVES DE ACCIONES
EDUCATIVAS Y SOCIALES, QUE PERMITAN APLICAR PRINCIPIOS FORMATIVOS
PARA PROMOVER CAMBIOS POSITIVOS EN LA CONDUCTA Y BIENESTAR DE LA
COMUNIDAD.
DE ESTA MANERA LAS INSTITUCIONES SANITARIAS DE LA ZONA ( HOSPITAL DE
MORON, POR EJEMPLO) SE VAN A DESCOMPRIMIR EN CUANTO A CAUDAL DE
GENTE Y VA MEJORAR LA ATENCION.
LOGRANDO UNA SOCIEDADA MAS SANA Y UNA SALUD ECONOMICAMENTE
MENOS COSTOSA PARA EL MUNICIPIO.
SE BUSCA UNA MEJOR INTERACCION ENTRE LOS VECINOS Y UNA EXPANSION
PARA LAS INSTITUCIONES DE LA SALUD.

102. 1. IMPLANTACION
2. ESTRUCTURA FUNCIONAL
3. ESTRUCTURA MORFOLOGICA
4. DISEÑO DE LA MATERIALIDAD
5. SUSTENTABILIDAD
6. COMPROMISO CON EL ENTORNO
7. COMPROMISO SOCIAL
8. INNOVACION DE LA PROPUESTA

103. INNOVACION
PANEL MICROPERFORADO TECHO PLANO VENTILADOFACHADA VENTILADA

104. FIN
