Piñol leandro

REHABILITACIÓN DE LA ANTIGUA PLAZA DE TOROS EN REAL DE SAN CARLOS
CENTRO DE EVENTOS
LEANDRO NICOLÁS PIÑOL / 3701-3078
Proyecto Final Integrador / Cátedra: Borrachia+Speranza+Barroso / Año 2013
Facultad de Arquitectura, Diseño, Arte y Urbanismo / Universidad de Morón / Argentina

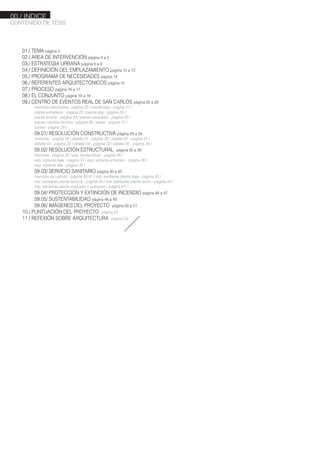

01./ TEMA página 3
02./ ÁREA DE INTERVENCIÓN página 4 a 5
03./ ESTRATEGIA URBANA página 6 a 9

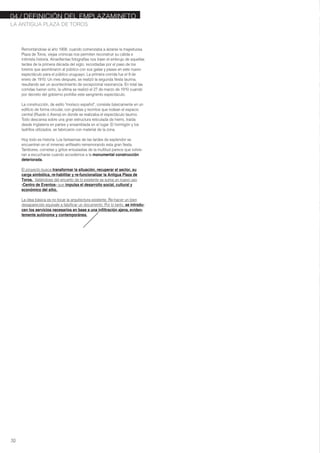

04./ DEFINICIÓN DEL EMPLAZAMIENTO página 10 a 13

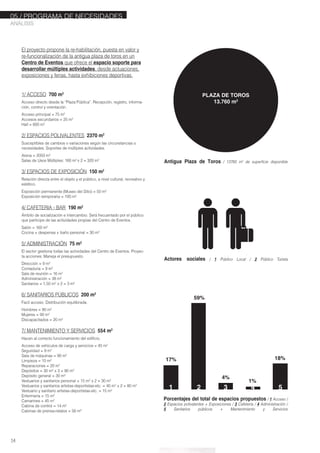

05./ PROGRAMA DE NECESIDADES página 14

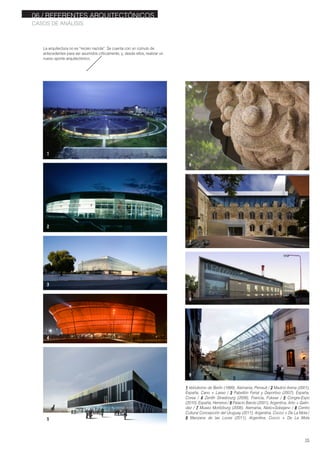

06./ REFERENTES ARQUITECTÓNICOS página 15

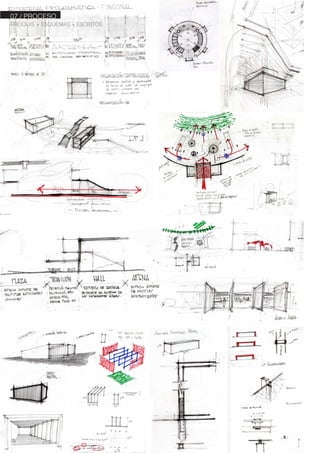

07./ PROCESO página 16 a 17

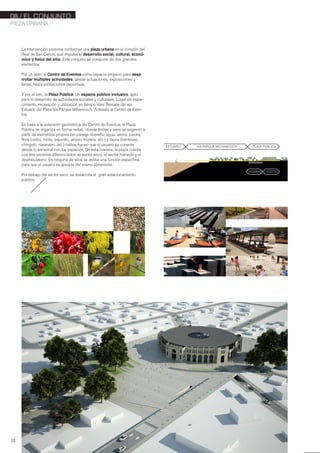

08./ EL CONJUNTO página 18 a 19
09./ CENTRO DE EVENTOS REAL DE SAN CARLOS página 20 a 28

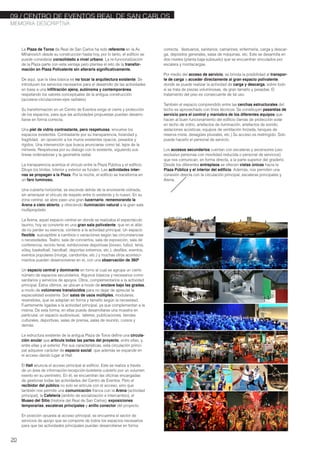

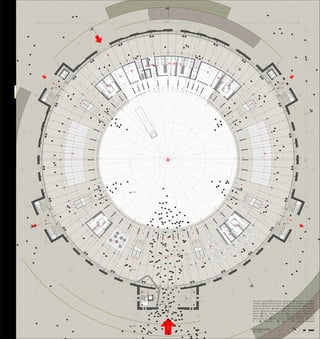

memoria descriptiva - página 20 / planta baja - página 21 /

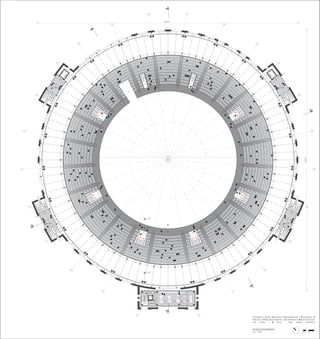

planta entrepisos - página 22 / planta alta - página 23 /

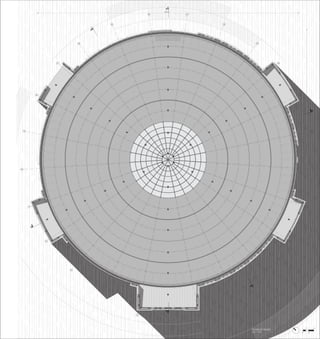

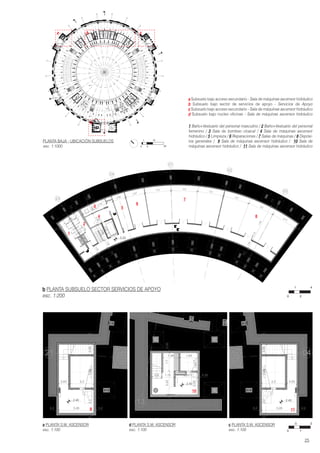

planta techos - página 24 / planta subsuelos - página 25 /

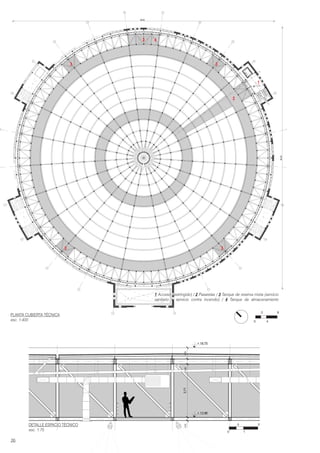

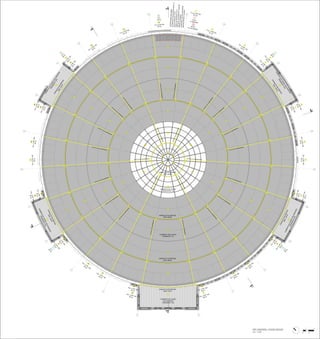

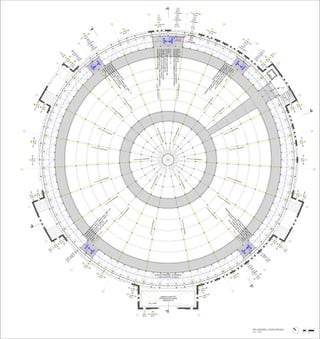

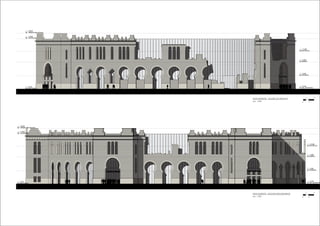

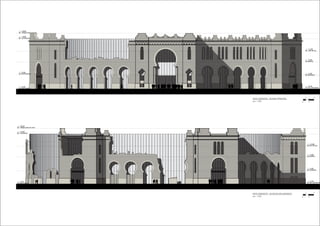

planta cubierta técnica - página 26 / vistas - página 27 /

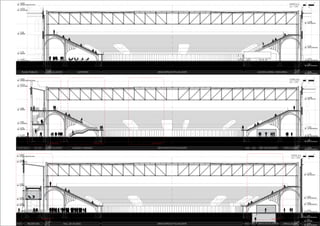

cortes - página 28 /

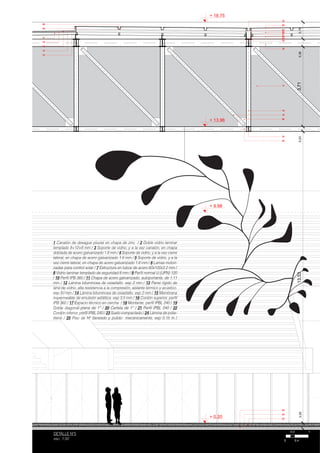

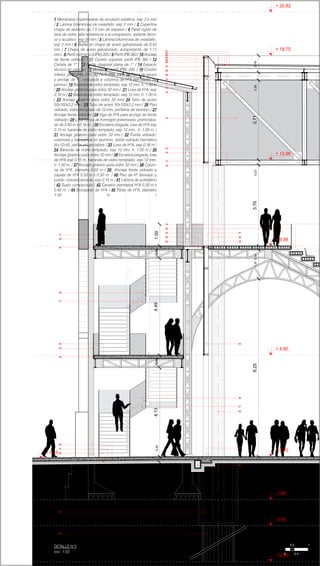

09.01/ RESOLUCIÓN CONSTRUCTIVA página 29 a 34

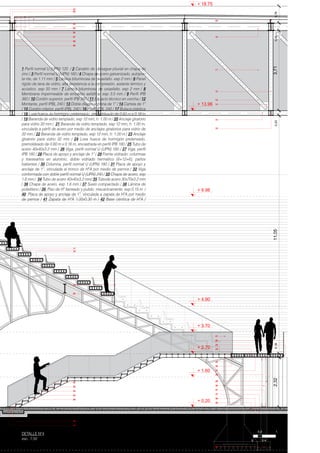

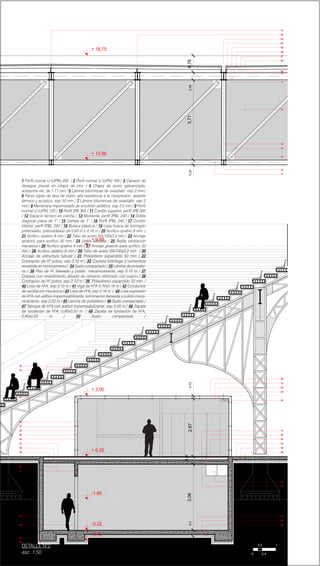

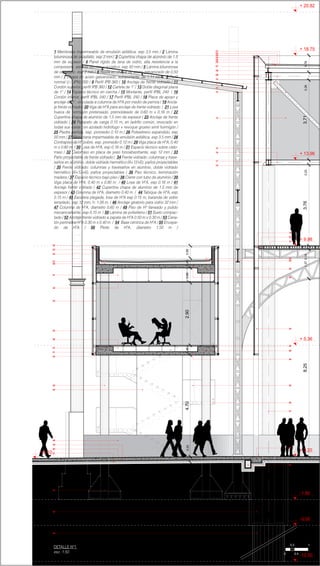

memoria - página 29 / detalle 01 - página 30 / detalle 02 - página 31 /
detalle 03 - página 32 / detalle 04 - página 33 / detalle 05 - página 34 /

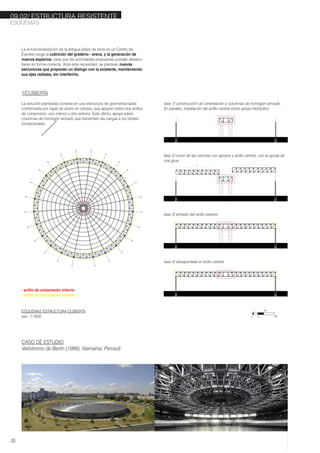

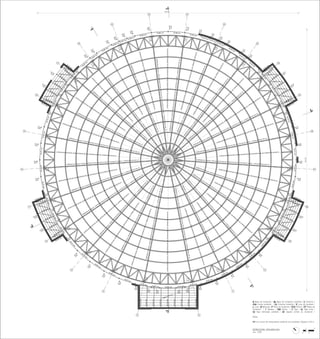

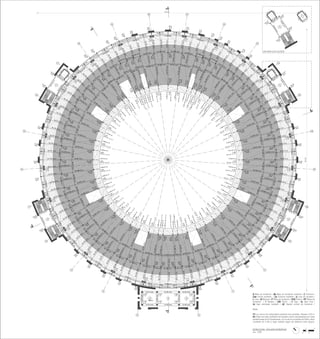

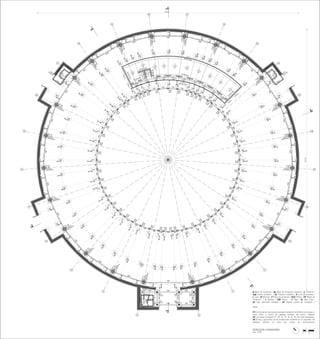

09.02/ RESOLUCIÓN ESTRUCTURAL página 35 a 39
memoria - página 35 / esq. fundaciones - página 36 /

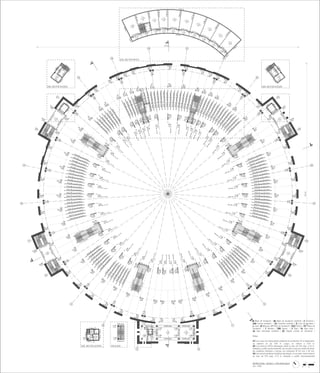

esq. s/planta baja - página 37 / esq. s/planta entrepiso - página 38 /
esq. s/planta alta - página 39 /

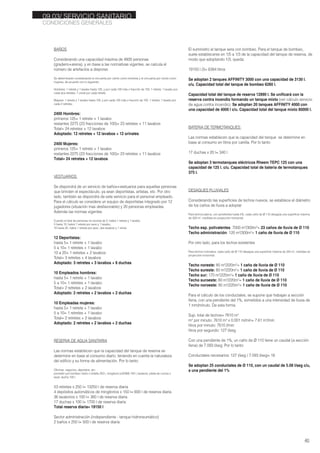

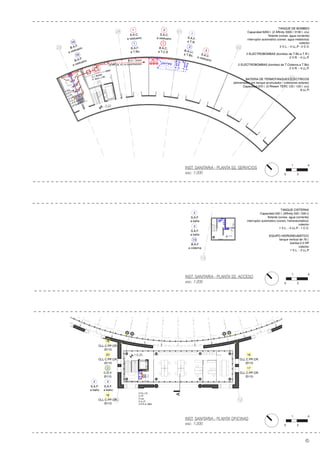

09.03/ SERVICIO SANITARIO página 40 a 45

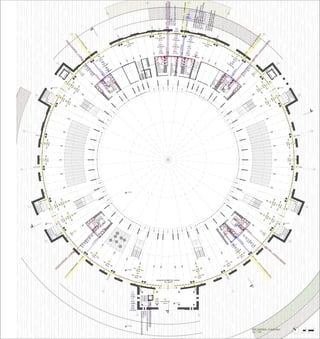

memoria de cálculo - página 40-41 / inst. sanitarias planta baja - página 42 /
inst. sanitarias planta técnica - página 43 / inst. sanitarias planta techo - página 44 /
inst. sanitarias planta subsuelo + entrepiso - página 45 /

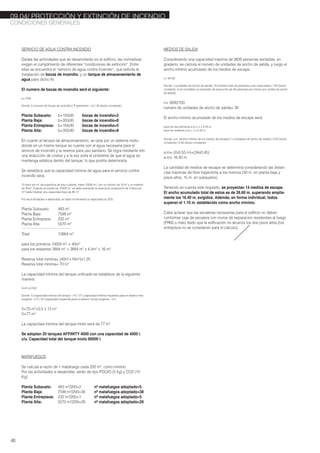

09.04/ PROTECCIÓN Y EXTINCIÓN DE INCENDIO página 46 a 47

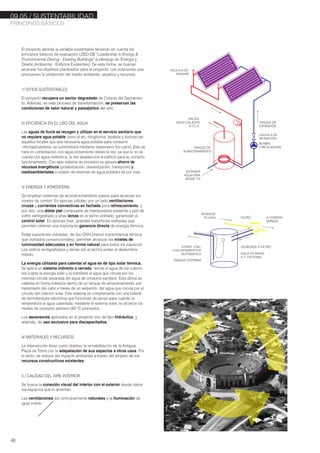

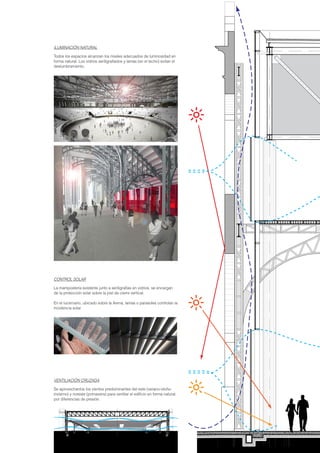

09.05/ SUSTENTABILIDAD página 48 a 49

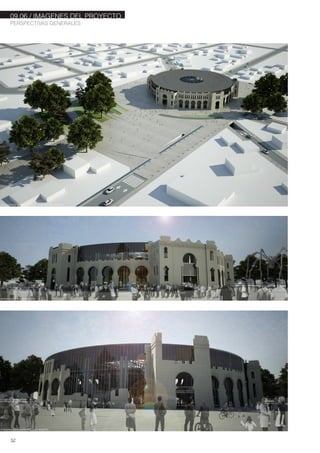

09.06/ IMÁGENES DEL PROYECTO página 50 a 51

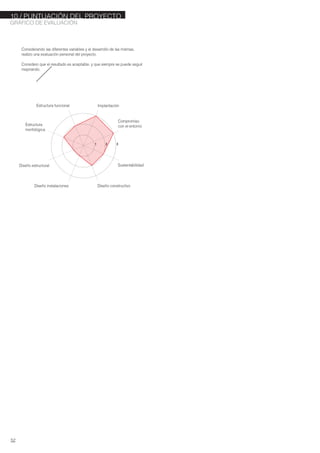

10./ PUNTUACIÓN DEL PROYECTO página 52

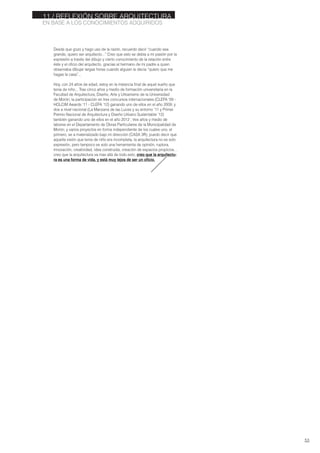

11./ REFEXIÓN SOBRE ARQUITECTURA página 53
CONTENIDO DE TESIS
00./ INDICE

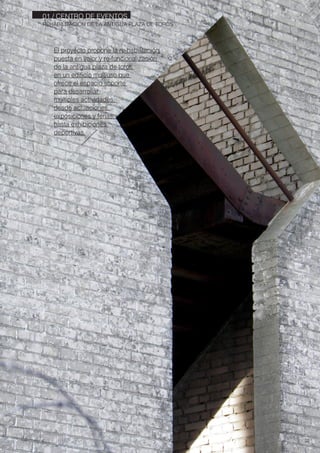

01./ CENTRO DE EVENTOS
03
REHABILITACIÓN DE LA ANTIGUA PLAZA DE TOROS
El proyecto propone la re-habilitación,
puesta en valor y re-funcionalización
de la antigua plaza de toros
en un edificio multiuso que
ofrece el espacio soporte
para desarrollar
múltiples actividades,
desde actuaciones,
exposiciones y ferias,
hasta exhibiciones
deportivas.

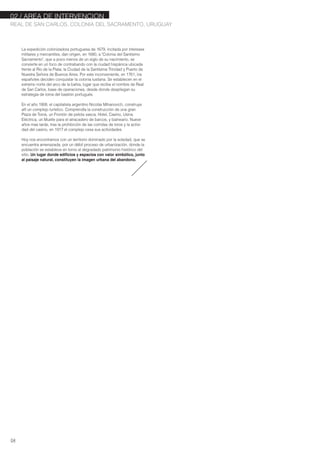

02./ AREA DE INTERVENCION
REAL DE SAN CARLOS, COLONIA DEL SACRAMENTO, URUGUAY
04
La expedición colonizadora portuguesa de 1679, incitada por intereses
militares y mercantiles, dan origen, en 1680, a "Colonia del Santísimo
Sacramento", que a poco menos de un siglo de su nacimiento, se
convierte en un foco de contrabando con la ciudad hispánica ubicada
frente al Rio de la Plata; la Ciudad de la Santísima Trinidad y Puerto de
Nuestra Señora de Buenos Aires. Por este inconveniente, en 1761, los
españoles deciden conquistar la colonia lusitana. Se establecen en el
extremo norte del arco de la bahía, lugar que recibe el nombre de Real
de San Carlos, base de operaciones, desde donde despliegan su
estrategia de toma del bastión portugués.
En el año 1908, el capitalista argentino Nicolás Mihanovich, construye
allí un complejo turístico. Comprendía la construcción de una gran
Plaza de Toros, un Frontón de pelota vasca, Hotel, Casino, Usina
Eléctrica, un Muelle para el atracadero de barcos, y balneario. Nueve
años mas tarde, tras la prohibición de las corridas de toros y la activi-
dad del casino, en 1917 el complejo cesa sus actividades.
Hoy nos encontramos con un territorio dominado por la soledad, que se
encuentra amenazada, por un débil proceso de urbanización, donde la
población se establece en torno al degradado patrimonio histórico del
sitio..Un lugar donde edificios y espacios con valor simbólico, junto
al paisaje natural, constituyen la imagen urbana del abandono.

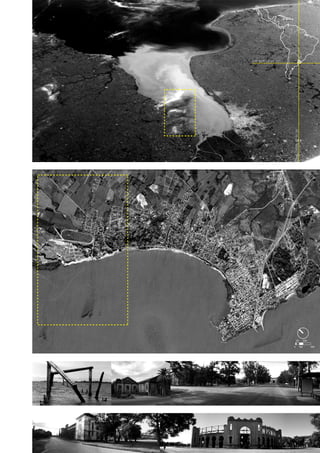

LAT. SUR 34º 26’ 11”
LONG.OESTE57º51’55”
0
25
100
200
400
05

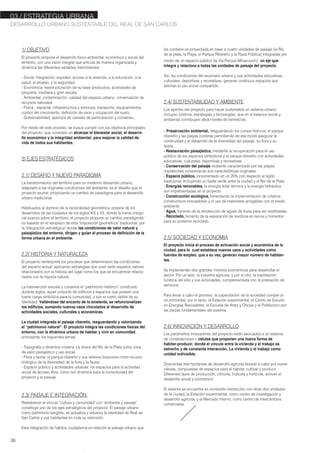

03./ ESTRATEGIA URBANA
DESARROLLO URBANO SUSTENTABLE DEL REAL DE SAN CARLOS
06
1/ OBJETIVO
El proyecto propone el desarrollo físico-ambiental, económico y social del
territorio, con una visión integral que articula de manera organizada y
dinámica las diferentes variables intervinientes:
- Social: integración, equidad, acceso a la vivienda, a la educación, a la
salud, al empleo, y la seguridad.
- Económica: reestructuración de su base productiva, actividades de
pequeña, mediana y gran escala.
- Ambiental: contaminación, calidad del espacio urbano, conservación de
recursos naturales.
- Física - espacial: infraestructura y servicios, transporte, equipamientos,
control del crecimiento, definición de usos y ocupación del suelo.
- Gobernabilidad: apertura de canales de participación y consenso.
Por medio de este proceso, se busca cumplir con los objetivos principales
del proyecto, que consisten en alcanzar el bienestar social, el desarro-
llo económico y la integridad ambiental; para mejorar la calidad de
vida de todos sus habitantes.
2/ EJES ESTRATÉGICOS
2.1/ DESAFIO Y NUEVO PARADIGMA
La transformación del territorio para un moderno desarrollo urbano,
adaptado a las originales condiciones del ambiente, es el desafío que el
proyecto asume, propiciando un cambio de paradigma para el desarrollo
urbano tradicional.
Habituados al dominio de la racionalidad geométrica, propios de los
desarrollos de las ciudades de los siglos XIX y XX, donde la trama ortogo-
nal avanza sobre el territorio, el proyecto propone un cambio paradigmáti-
co basado en el remplazo de esta "imposición geométrica" tradicional, por
la "integración estratégica" donde las condiciones de valor natural y
paisajístico del entorno, dirigen y guían el proceso de definición de la
forma urbana en el ambiente.
2.2/ HISTORIA Y NATURALEZA
El proyecto reinterpreta los procesos que determinaron las condiciones
del espacio actual, aplicando estrategias que unen tanto aquellos valores
relacionados con la historia del lugar como los que se encuentran relacio-
nados con la riqueza natural.
La intervención rescata y conserva el "patrimonio histórico" construido
durante siglos, aquel conjunto de edificios y espacios que poseen una
fuerte carga simbólica para la comunidad, y son el rostro visible de su
identidad. Valiéndose del encanto de lo existente, se refuncionalizan
los edificios, sumando nuevos usos vinculados al desarrollo de
actividades sociales, culturales y económicas.
La ciudad integrada al paisaje ribereño, resguardando y valorizando
el "patrimonio natural". El proyecto integra las condiciones físicas del
entorno, con la dinámica urbana de habitar y vivir en comunidad,
priorizando los siguientes temas:
- Topografía y dinámica costera: La ribera del Rio de la Plata como zona
de valor paisajístico y uso social.
- Flora y fauna: el parque ribereño y sus relieves boscosos como recurso
biológico de la diversidad de la flora y la fauna.
- Espacio público y actividades urbanas: los espacios para la actividad
social de acceso libre, como red dinámica para la conectividad del
proyecto y el paisaje.
2.3/ PAISAJE E INTEGRACIÓN
Restablecer el vínculo "cultura y comunidad" con "ambiente y paisaje"
constituye uno de los ejes estratégicos del proyecto. El paisaje urbano
como patrimonio tangible, se actualiza y refuerza la identidad de Real de
San Carlos y sus habitantes en toda su extensión.
Esta integración de hábitos ciudadanos en relación al paisaje urbano que
los contiene es proyectada en base a cuatro unidades de paisaje (el Rio
de la plata, la Playa, el Parque Ribereño y la Plaza Pública) integradas por
medio de un espacio público (la Vía-Parque Mihanovich), un eje que
integra y relaciona a todas las unidades de paisaje del proyecto.
Así, las condiciones del escenario urbano y sus actividades educativas,
culturales, deportivas y recreativas, generan continuos espacios que
alientan el uso social compartido.
2.4/ SUSTENTABILIDAD Y AMBIENTE
Los aportes del proyecto para hacer sustentable un sistema urbano,
incluyen criterios, estrategias y tecnologías, que en el balance social y
ambiental contribuyen altos niveles de beneficios.
- Preservación ambiental, resguardando los cursos hídricos, el parque
ribereño y las playas costeras permitiendo de ese modo asegurar la
continuidad y el desarrollo de la diversidad del paisaje, su flora y su
fauna.
- Restauración paisajística, mediante la recuperación para el uso
público de los espacios simbólicos y el parque ribereño con actividades
educativas, culturales, deportivas y recreativas.
- Conservación del paisaje existente caracterizado por las playas
rioplatenses conservando sus características originales.
- Espacio público, incrementado en un 20% con respecto al tejido
tradicional, incluyendo un fuelle verde entre la ciudad y el Rio de la Plata.
- Energías renovables, la energía solar térmica y la energía hidráulica
son implementadas en el proyecto.
- Construcción ecológica, fomentando la implementación de criterios
constructivos innovadores y el uso de materiales amigables con el medio
ambiente.

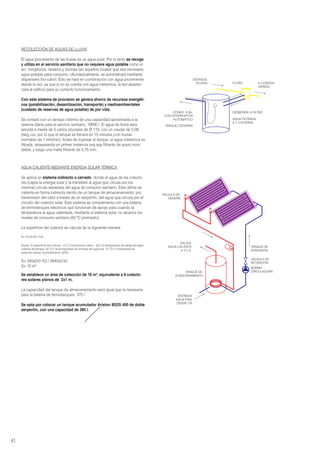

- Agua, fomento de la recolección de aguas de lluvia para ser reutilizadas.
- Reciclado, fomento de la separación de residuos en secos y húmedos
para su posterior reciclado.
2.5/ SOCIEDAD Y ECONOMIA
El proyecto inicia el proceso de activación social y económica de la
ciudad, para lo cual establece nuevos usos y actividades como
fuentes de empleo, que a su vez, generan mayor número de habitan-
tes.
Se implementan dos grandes motores económicos para desarrollar el
sector. Por un lado, la industria agrícola; y por el otro, la explotación
turística del sitio y sus actividades, complementada con la prestación de
servicios.
Para llevar a cabo el proceso, la capacitación de la sociedad cumple un
rol primordial, por lo tanto, la Estación experimental, el Centro de Estudio
en Energías Renovables, la Escuela de Artes y Oficios y el Politécnico son
las piezas fundamentales del sistema.
2.6/ INNOVACIÓN Y DESARROLLO
Los parámetros innovadores del proyecto están asociados a un sistema
de constelaciones o células que proponen una nueva forma de
habitar-producir, donde el vínculo entre la vivienda y el trabajo es
estrecho y de constante interacción. La vivienda y el trabajo como
unidad indivisible.
Doscientas tres hectáreas de desarrollo agrícola llevado a cabo por nueve
células, compuestas de espacios para el habitar, cultivar y producir.
Diferentes tipos de producción, citrícola, frutícola y hortícola, activan el
desarrollo social y económico.
El sistema se encuentra en constante interacción con otras dos unidades
de la ciudad, la Estación experimental, como centro de investigación y
desarrollo agrícola, y el Mercado Interno, como centro de intercambios
comerciales.

(1)
(1)
(1)
(1)
(1)
(1)
(3)
(4)
(5)
(7)
(6)(8)
(8)
(8)
(9)
(10)
(11)
(14)
(15)
(15)
(16)
(12)
(18)
(19)
(13)
(8)
(8)
(4)
(1)
(2)
(1)
(1)

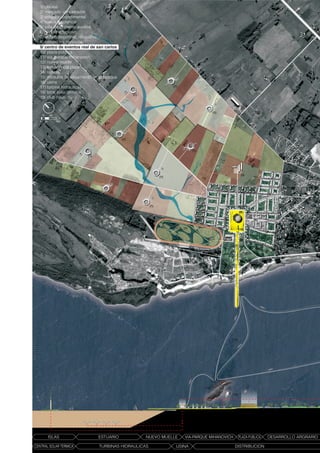

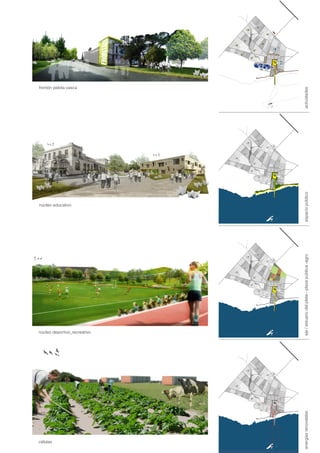

1/ células
2/ mercado concetrador
3/ estación experimental
4/ nueva residencia
5/ sala de primeros auxilios
6/ núcleo educativo
7/ núcleo deportivo_recreativo
8/ comercios_servicios
9/ centro de eventos real de san carlos
10/ plaza pública
11/ via_parque mihanovich
12/ nuevo muelle
13/ estuario del plata
14/ rambla
15/ módulos de alojamiento en el bosque
16/ usina
17/ turbina hidráulicas
18/ torre solar térmica
19/ club náutico
0
10
50
100
200

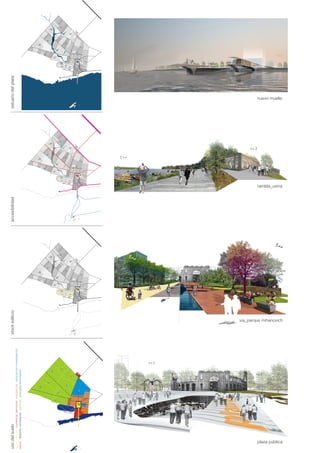

ISLAS
USINA DISTRIBUCIONCENTRAL SOLAR TERMICA
ESTUARIO NUEVO MUELLE
TURBINAS HIDRAULICAS
DESARROLLO ARGRARIOPLAZA PUBLICAVIA-PARQUE MIHANOVICH

estuariodelplata
nuevo muelle
rambla_usina
via_parque mihanovich
plaza pública
accesibilidadstockediliciousodelsuelo
socio_culturalcomercial_serviciosresidenciaeducación-investigación
saluddeporte_recreaciónagrícolaenergiasrenovables

núcleo educativo
núcleo deportivo_recreativo
células
frontón pelota vasca
actividadesespaciopúblicoeje/estuariodelplata-plazapública-agroenergiasrenovables

04./ DEFINICIÓN DEL EMPLAZAMINETO

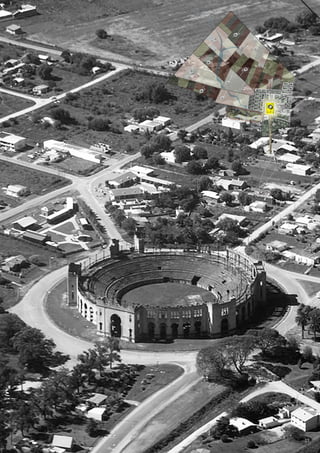

LA ANTIGUA PLAZA DE TOROS
10
Remontándose al año 1908, cuando comenzaba a alzarse la majestuosa
Plaza de Toros, viejas crónicas nos permiten reconstruir su cálida e
intimista historia. Amarillentas fotografías nos traen el embrujo de aquellas
tardes de la primera década del siglo, recordadas por el paso de los
toreros que asombraron al público con sus galas y pases en este nuevo
espectáculo para el público uruguayo. La primera corrida fue el 9 de
enero de 1910. Un mes después, se realizó la segunda fiesta taurina,
resultando ser un acontecimiento de excepcional resonancia. En total las
corridas fueron ocho, la ultima se realizó el 27 de marzo de 1910 cuando
por decreto del gobierno prohíbe este sangriento espectáculo.
La construcción, de estilo "morisco español", consiste básicamente en un
edificio de forma circular, con gradas y recintos que rodean el espacio
central (Ruedo ó Arena) en donde se realizaba el espectáculo taurino.
Todo descansa sobre una gran estructura reticulada de hierro, traída
desde Inglaterra en partes y ensamblada en el lugar. El hormigón y los
ladrillos utilizados, se fabricaron con material de la zona.
Hoy todo es historia. Los fantasmas de las tardes de esplendor se
encuentran en el inmenso anfiteatro rememorando esta gran fiesta.
Tambores, cornetas y gritos entusiastas de la multitud parece que volvie-
ran a escucharse cuando accedemos a la monumental construcción
deteriorada.
El proyecto busca transformar la situación, recuperar el sector, su
carga simbólica, re-habilitar y re-funcionalizar la Antigua Plaza de
Toros. Valiéndose del encanto de lo existente se suma un nuevo uso
-Centro de Eventos- que impulsa el desarrollo social, cultural y
económico del sitio.
La idea básica es no tocar la arquitectura existente. Re-hacer un bien
desaparecido equivale a falsificar un documento. Por lo tanto, se introdu-
cen los servicios necesarios en base a una infiltración ajena, eviden-
temente autónoma y contemporánea.

0
1
5
10
20 0
1
5
10
20
12

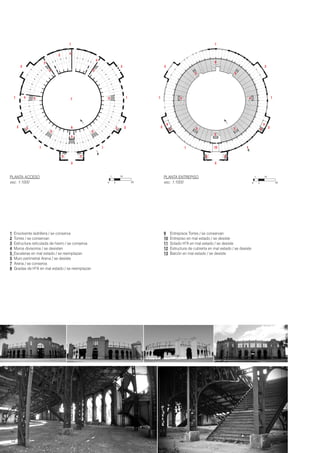

1 Envolvente ladrillera / se conserva
2 Torres / se conservan
3 Estructura reticulada de hierro / se conserva
4 Muros divisorios / se desisten
5 Escaleras en mal estado / se reemplazan
5 Muro perimetral Arena / se desiste
7 Arena / se conserva
8 Gradas de HºA en mal estado / se reemplazan
9 Entrepisos Torres / se conservan
10 Entrepiso en mal estado / se desiste
11 Solado HºA en mal estado / se desiste
12 Estructura de cubierta en mal estado / se desiste
13 Balcón en mal estado / se desiste
PLANTA ENTREPISO
esc. 1:1000
PLANTA ACCESO
esc. 1:1000
A
A
A
A
4
1
1
1
1
1
1
1
1
1
1
4
4
3
2
2
2
2 6
7
2 2
2
2
2
2
5
5 5
5 5
5
5 5
5
5
5 5
5 5
10
9 9
8
5
5
5
5 5
5
5
5
4

0
1
5
10
20
1
20
5
13
“(...) que toda nueva intervención, eventualmente inevitable, se haga reversible, formalmente diferenciada, minima y
materialmente compatible con el monumento a preservar (...) Cualquier aporte de construcción presente debe enfática-
mente anunciarse moderno, porque cada periodo histórico tiene un estílo y uno solo, la expresión clara de su zeitgeist (...)”
CARLOS EDUARDO COMAS (2011)
Relexiones recientes: reforma, reciclaje, restauración. Summa + 115

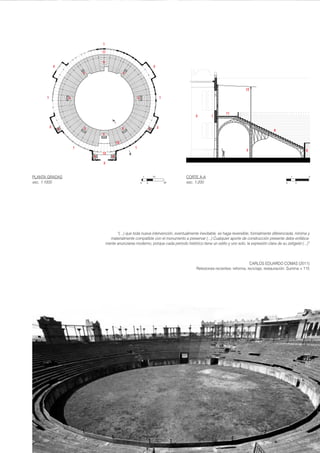

CORTE A-A
esc. 1:200
PLANTA GRADAS
esc. 1:1000
A
A
1
1
1
1
3
2
2
2
2
2
6
1
12
5
5 5
5 5
5
5
5
4 4
8
8
12
11
11
12
13
5

ANÁLISIS
14
05./ PROGRAMA DE NECESIDADES
PLAZA DE TOROS
13.760 m2
17%
59%
4%
1%
18%
1 2 3 4 5
El proyecto propone la re-habilitación, puesta en valor y
re-funcionalización de la antigua plaza de toros en un
Centro de Eventos que ofrece el espacio soporte para
desarrollar múltiples actividades, desde actuaciones,
exposiciones y ferias, hasta exhibiciones deportivas.
1/ ACCESO 700 m2
Acceso directo desde la “Plaza Pública”. Recepción, registro, informa-
ción, control y orientación.
Acceso principal = 75 m2
Accesos secundarios = 25 m2
Hall = 600 m2
2/ ESPACIOS POLIVALENTES 2370 m2
Susceptibles de cambios o variaciones según las circunstancias o
necesidades. Soportes de múltiples actividades.
Arena = 2050 m2
Salas de Usos Múltiples: 160 m2
x 2 = 320 m2
3/ ESPACIOS DE EXPOSICIÓN 150 m2
Relación directa entre el objeto y el público, a nivel cultural, recreativo y
estético.
Exposición permanente (Museo del Sitio) = 50 m2
Exposición temporaria = 100 m2
4/ CAFETERIA - BAR 190 m2
Ámbito de socialización e intercambio. Será frecuentado por el público
que participe de las actividades propias del Centro de Eventos.
Salón = 160 m2
Cocina + despensa + baño personal = 30 m2
5/ ADMINISTRACIÓN 75 m2
El sector gestiona todas las actividades del Centro de Eventos. Proyec-
ta acciones. Maneja el presupuesto.
Dirección = 9 m2
Contaduria = 9 m2
Sala de reunión = 16 m2
Administración = 38 m2
Sanitarios = 1,50 m2
x 2 = 3 m2
6/ SANITARIOS PÚBLICOS 200 m2
Facil acceso. Distribución equilibrada.
Hombres = 90 m2
Mujeres = 90 m2
Discapacitados = 20 m2
7/ MANTENIMIENTO Y SERVICIOS 554 m2
Hacen al correcto funcionamiento del edificio.
Acceso de vehículos de carga y servicios = 45 m2
Seguridad = 9 m2
Sala de máquinas = 90 m2
Limpieza = 15 m2
Reparaciones = 20 m2
Depósitos = 30 m2
x 3 = 90 m2
Depósito general = 30 m2
Vestuarios y sanitarios personal = 15 m2
x 2 = 30 m2
Vestuarios y sanitarios artistas-deportistas-etc. = 40 m2
x 2 = 80 m2
Vestuario y sanitario artistas-deportistas-etc. = 15 m2
Enfermeria = 15 m2
Camarines = 45 m2
Cabina de control = 14 m2
Cabinas de prensa-relatos = 56 m2
Porcentajes del total de espacios propuestos / 1 Acceso /
2 Espacios polivalentes + Exposiciones / 3 Cafetería / 4 Administración /
5 Sanitarios públicos + Mantenimiento y Servicios
Actores sociales / 1 Público Local / 2 Público Turista
Antigua Plaza de Toros / 13760 m2
de superficie disponible

06./ REFERENTES ARQUITECTÓNICOS
CASOS DE ANÁLISIS
15
La arquitectura no es “recien nacida”. Se cuenta con un cúmulo de
antecedentes para ser asumidos criticamente; y, desde ellos, realizar un
nuevo aporte arquitectónico.
1 Velódromo de Berlin (1999), Alemania, Perrault / 2 Madrid Arena (2001),
España, Cano + Lasso / 3 Pabellón Ferial y Deportivo (2007), España,
Corea / 4 Zenith Strasbourg (2008), Francia, Fuksas / 5 Congre-Expo
(2010), España, Herreros / 6 Palacio Barolo (2001), Argentina, Arlic + Galin-
dez / 7 Museo Moritzburg (2008), Alemania, Nieto+Sobejano / 8 Centro
Cultural Concepción del Uruguay (2011), Argentina, Cocco + De La Mota /
9 Manzana de las Luces (2011), Argentina, Cocco + De La Mota
2
1
6
7
8
9
3
4
5

07./ PROCESO
CROQUIS + ESQUEMAS + ESCRITOS
16

PIEZA URBANA
18
08./ EL CONJUNTO
VIA-PARQUE MICHANOVICH PLAZA PUBLICAESTUARIO
C.EVENTOSESTACIONAMIENTO
La intervención propone conformar una pieza urbana en el corazón del
Real de San Carlos, que impulse el desarrollo social, cultural, econó-
mico y físico del sitio. Este conjunto se compone de dos grandes
elementos:
Por un lado, el Centro de Eventos como espacio propicio para desa-
rrollar múltiples actividades, desde actuaciones, exposiciones y
ferias, hasta exhibiciones deportivas.
Y por el otro, la Plaza Pública. Un espacio público inclusivo, apto
para el desarrollo de actividades sociales y culturales. Lugar de espar-
cimiento, recreación y utilización en tiempo libre. Remate del eje
Estuario del Plata-Via Parque Mihanovich. Antesala al Centro de Even-
tos.
En base a la extensión geométrica del Centro de Eventos, la Plaza
Pública se organiza en forma radial, donde límites y usos se sugieren a
partir de elementos propios del paisaje ribereño: agua, arena, piedra,
flora (ceibo, molle, espinillo, aromo, morera, etc.) y fauna (benteveo,
chingolo, naranjero, etc.) nativa, hacen que el usuario se conecte
desde lo sensorial con los espacios. De esta manera, la plaza cuenta
con tres sectores diferenciados: el sector seco, el sector húmedo y el
deambulatorio. En ninguno de ellos se define una función específica,
para que el usuario se apropie del mismo libremente.
Por debajo del sector seco, se desarrolla el gran estacionamiento
público.

01 02
03
04
05
06
07
08
09
10
11
12
1314
15
16
17
18
19
20
21
22
23
24
EDUCACIÓN
SALUD
ESTUARIODELPLATA
EXPERIMENTACIÓN
D
ESARRO
LLO
AG
RÍC
O
LA
DEPO
RTE
1
2
8
9
10
11
11
11
11
12
6
7
45
3 13

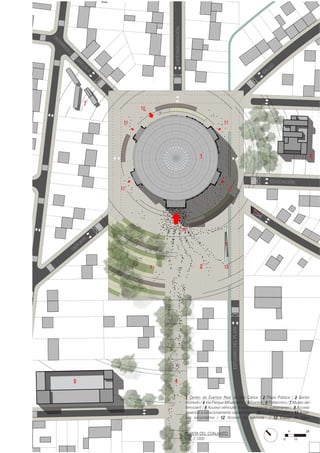

1 Centro de Eventos Real de San Carlos / 2 Plaza Pública / 3 Sector
Húmedo / 4 Via-Parque Mihanovich / 5 Frontón / 6 Politécnico / 7 Museo del
ferrocarril / 8 Acceso vehicular a estacionamiento subterraneo / 9 Acceso
peatonal a estacionamiento subterraneo / 10 Acceso principal / 11 Acce-
sos secundarios / 12 Acceso de servicios / 13 Espejo de agua
PLANTA DEL CONJUNTO
esc. 1:1200 0
4 28
12

MEMORIA DESCRIPTIVA
20
09./ CENTRO DE EVENTOS REAL DE SAN CARLOS
La Plaza de Toros de Real de San Carlos ha sido referente en la Av.
Mihanovich desde su construcción hasta hoy, por lo tanto, el edificio se
puede considerar consolidado a nivel urbano. La re-funcionalización
de la Plaza parte con esta ventaja pero plantea el reto de la transfor-
mación en Plaza Polivalente sin alterarla significativamente.
De aquí, que la idea básica es no tocar la arquitectura existente. Se
introducen los servicios necesarios para el desarrollo de las actividades
en base a una infiltración ajena, autónoma y contemporánea,
respetando los valores conceptuales de la antigua construcción
(accesos-circulaciones-ejes radiales).
Su transformación en un Centro de Eventos exige el cierre y protección
de los espacios, para que las actividades propuestas puedan desarro-
llarse en forma correcta.
Una piel de vidrio contrastante, pero respetuosa, envuelve los
espacios existentes. Contrastante por su transparencia, liviandad y
fragilidad, en oposición a los muros existentes opacos, pesados y
rígidos. Una intervención que busca anunciarse como tal, lejos de la
mímesis. Respetuosa por su dialogo con lo existente, siguiendo sus
líneas ordenadoras y la geometría radial.
La transparencia acentúa el vínculo entre la Plaza Pública y el edificio.
Diluye los limites. Interior y exterior se funden. Las actividades inter-
nas se propagan a la Plaza. Por la noche, el edificio se transforma en
un faro luminoso.
Una cubierta horizontal, se esconde detrás de la envolvente vidriada,
sin amenazar el vínculo de respeto entre lo existente y lo nuevo. En su
zona central, se abre paso una gran lucernario, rememorando la
Arena a cielo abierto, y ofreciendo iluminación natural a la gran sala
multipropósito
La Arena, aquel espacio central en donde se realizaba el espectáculo
taurino, hoy se convierte en una gran sala polivalente, que en el afán
de no perder su esencia, contiene a la actividad principal. Un espacio
flexible, susceptible a cambios o variaciones según las circunstancias
o necesidades. Teatro, sala de conciertos, sala de exposición, sala de
conferencia, recinto ferial, exhibiciones deportivas (boxeo, futbol, tenis,
vóley, basketball, handball, deportes extremos, etc.), desfiles, eventos,
eventos populares (murga, candombe, etc.) y muchas otros aconteci-
mientos pueden desenvolverse en el, con una observación de 360º.
Un espacio central y dominante en torno al cual se agrupa un cierto
número de espacios secundarios. Algunos básicos y necesarios como
sanitarios y servicios de apoyos. Otros, complementarios a la actividad
principal. Estos últimos, se ubican a modo de enclave bajo las gradas,
a modo de volúmenes translúcidos para no dejar de apreciar la
espacialidad existente. Son salas de usos múltiples, modulares,
reversibles, que se adaptan en forma y tamaño según la necesidad.
Fuertemente ligadas a la actividad principal, ya que complementan a la
misma. De esta forma, en ellas puede desarrollarse una muestra en
particular, un espacio audiovisual, talleres, publicaciones, tiendas
culturales, deportivas, salas de prensa, salas de reunión, cursos y
demás.
Le estructura existente de la antigua Plaza de Toros define una circula-
ción anular que articula todas las partes del proyecto, entre ellas, y,
entre ellas y el exterior. Por sus características, esta circulación princi-
pal adquiere carácter de espacio social, que además se expande en
el acceso dando lugar al Hall.
El Hall anuncia el acceso principal al edificio. Este se realiza a través
de un área de información-recepción-boletería cubierto por un volumen
exento en su perímetro. En él, se encuentran las oficinas encargadas
de gestionar todas las actividades del Centro de Eventos. Pero el
recibidor del público no solo se articula con el acceso, sino que
también nos permite una comunicación franca con la Arena (actividad
principal), la Cafetería (ámbito de socialización e intercambio), el
Museo del Sitio (historia del Real de San Carlos), exposiciones
temporarias, escaleras principales y anillo conector del proyecto.
En posición opuesta al acceso principal, se encuentra el sector de
servicios de apoyo que se compone de todos los espacios necesarios
para que las actividades principales puedan desarrollarse en forma
correcta. Vestuarios, sanitarios, camarines, enfermería, carga y descar-
ga, depósitos generales, salas de máquinas, etc. Este se desarrolla en
dos niveles (planta baja-subsuelo) que se encuentran vinculados por
escalera y montacargas.
Por medio del acceso de servicio, se brinda la posibilidad al transpor-
te de carga a acceder directamente al gran espacio polivalente,
donde se puede realizar la actividad de carga y descarga, sobre todo
si se trata de piezas voluminosas, de gran tamaño y pesadas. El
tratamiento del piso es consecuente de tal uso.
También el espacio comprendido entre las cerchas estructurales del
techo es aprovechado con fines técnicos. Se constituyen pasarelas de
servicio para el control y maniobra de los diferentes equipos que
hacen al buen funcionamiento del edificio (lamas de protección solar
en techo de vidrio, artefactos de iluminación, artefactos de sonido,
aislaciones acústicas, equipos de ventilación forzada, tanques de
reserva mixta, desagües pluviales, etc.) Su acceso es restringido. Solo
puede hacerlo el personal de servicio.
Los accesos secundarios cuentan con escaleras y ascensores (uso
exclusivo personas con movilidad reducida o personal de servicios)
que nos comunican, en forma directa, a la parte superior del graderío.
Desde los diferentes entrepisos se ofrecen vistas únicas hacia la
Plaza Pública y el interior del edificio. Además, nos permiten una
conexión directa con la circulación principal, escaleras principales y
Arena.

PUERTA
TRAMPA
ACCESO
AS.M.
PUERTA
TRAM
PA
ACCESO
A
S.M
. PUERTA
TRAM
PA
ACCESO
A
S.M
.
USO
EXCLUSIV
O
DIS
CAPACIT
ADOS
USO
EXCLUSIV
O
DIS
CAPACIT
ADOS
C
A
B
A
C
B
04 01
02
03
04
05
06
07
08
09
10
11
1213
14
15
16
17
18
19
20
21
22
23
+ 0.20
+ 0.00
+ 0.20
+ 0.10
+ 0.10
+ 0.10 + 0.10
+ 0.10
0,6 0,96 8,30 51,13 3,34 1,6 7,25 8.30 0,96 0,6
21,21
7,34
0,45
0,96
18,8
2,49
0,75
0,75
0,75
1,56
8.30
7,25
1,6
3,34
0,8
6,25
5,41
8.30
10,5
2,49
0,6
3,00
1,251,25
1,56
8,28
7,03
1,58
3,34
0.8
0,13
0,13
1,5
1,5
7,25 1,6 3,34
3,00 3,00
1,56
17,15
3,34
0,8
1,56
8,28
0,13
7.03
0,13
1,58
3,34
0,8
0,13
15,36
0,6
0,6
15,36
0,6
0,6
15,36
0,6
0,6
15,36
0,6
0,6
0,6
5,41
8,30
10,5
2,49
3,00
1,5
1,5
1,5
1,5
0,6
5,41
8,30
10,5
2,49
1,5
1,5
0,6
5,41
8,30
10,5
2,49 22,87
4,09
0,60,96
8,30
2,79
4,44
1,58
4,14
0,6
0,96
8,28
0,13
7,03
0,13
1,58
3,34
0,8
0,6
0,96
8,28
0,13
7,02
1,58
0,13
3,34
0,8
0,6
0,96
8,28
0,13
7,02
0,13
0,13
1,98
1,98
4,09
1,58
4,14
0,80,8
96,85
96,85
0,13
7,23
4,78
6,01 2,33
6,01
7,22
2,31
7,23
0,13
0,13
7,23
0,13 2,33
7,23
0,13
1 Acceso principal / 2 Exposiciones temporales / 3 Recepción - Información
- Boletería / 4 Palier Administración / 5 Orientación - Acreditaciones / 6 Hall
de acceso / 7 Exposiciones temporarias / 8 Exposición permanente - Histo-
ria Real de San Carlos / 9 Cafeteria / 10 Cocina - Despensa - Wc / 11 Baños
público / 12 Acceso secundario / 13 Espacio polivalente / 14 Acceso de
servicio / 15 Paso - Carga y Descarga / 16 Depósito general / 17 Puesto de
Control / 18 Acceso sector de servicios / 19 Baños y Vestuarios para depor-
tistas, artistas, etc. / 20 Baño y Vestuario para réferi, artista, etc. / 21 Cama-
rín / 22 Enfermería / 23 Arena - Gran espacio polivalente
PLANTA DE ACCESO
esc. 1:200
1
20
4
11
15
16
14
19 20 19
21
22
11
13
11
10
9
7
6
23
8
11
12
13
12 12
12
23
1
4
5
17
18

1213
24 01
02
03
04
05
06
07
08
09
10
1114
15
16
17
18
19
20
21
22
23
C
A
B
A
C
B
+ 4.80
+ 4.80 + 4.80
+ 4.80
+ 6.20
+ 2.68
+ 0.20
+ 0.20
9,14 2,5 2,91,001,692,55
5,51
3,881,62
0,90,9
5,51
4,011,5
1,5
1,5
6,75
6,75
6,75
1,5
1,5
1,5
1,5
1,5
1,5
4,25
1,50
0,45
1,50
0,45
0,45
1,5
1,5
1,50
0,45
1,50
0,45
1,5
1,5
4,25
0,45
1,50
0,45
6,75
4,25
0,45
1,50
0,45
51,132,35 2,35
3,00
3,00
3,00 3,00
3,00
3,00
1,731,73
3,58
4,25
96,85
96,85
3
2
4
8
9
1
11
1
5 6 7
1 Entrepisos / 2 Hall / 3 Sanitarios / 4 Administración / 5 Contaduria / 6
Dirección / 7 Relaciones exteriores - Sala de Reunion / 8 Anillo de circula-
ción inferior / 9 Arena - Gran espacio polivalente
PLANTA DE ENTREPISOS
esc. 1:200
1
20
4

ACCESO
PLATATECNICA
SOLO
PERSONALDESERVIC
IO
24 01
02
03
04
05
06
07
08
09
10
11
1213
14
15
16
17
18
19
20
21
22
23
C
A
B
A
C
B
+ 9.88
+ 9.88 + 9.88
+ 9.88
+ 9.68
+ 2.68
+ 0.20
+ 9.88
1,5
1,5
6,75
6,75
6,75
1,5
1,5
1,5
1,5
1,5
1,5
4,25
1,50
1,50
0,45
0,45
1,5
1,5
1,50
0,45
1,50
0,45
1,5
1,5
4,25
0,45
1,50
0,45
6,75
4,25
0,45
1,50
0,45
51,132,35 2,35
3,00
3,00
3,00 3,00
3,00
3,00
1,731,73
3,58
4,25
0,45
0,93
4,08
14,86
2,35
0,93
4,08
14,86
2,35
0,93
14,86
4,08
2,35
0,93
14,86
4,08
2,35
14,864,080,96 14,86 4,080,45 0,96 0,45
1,2
1,2 1,2
1,2
1,2
1,2
1,2
1,21,2
1,2
1,2
1,2
1,2
1,2 1,2
1,2
1,2
1,2
1,2
1,21,2
1,2
1,2
1,2
20,31
5,88
96,85
96,85
2,3513,21,654,080,960,45
1
1
2
1
1
5
4
3
6

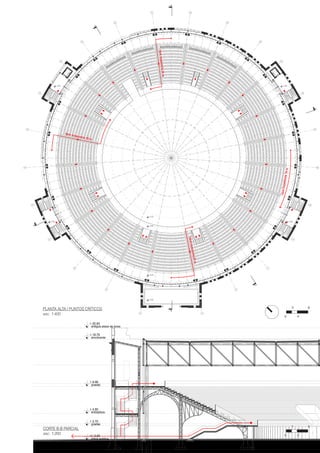

1 Cabinas de relatos / 2 Cabina de control / 3 Anillo de circulación superior /
4 Gradas / 5 Anillo de circulación inferior / 6 Arena-Gran espacio polivalente
PLANTA ALTA
esc. 1:200
1
20
4

24 01
02
03
04
05
06
07
08
09
10
11
1213
14
15
16
17
18
19
20
21
22
23
C
A
B
A
C
B
96,85
96,85
PLANTA DE TECHOS
esc. 1:200
1
20
4

- 3.22
23
24
01
02
03
7,00
1,50
0,2
0,2
0,15
0,2
1,50
3,08
2,2
1,62
0,2
1,50
7,00
0,2
0,2
4,8
4,77
4,8
4,8
4,84,8
3,57
2,35
1,13
4,78
4,76
0,2 0,2
13
- 2.40
1,48
1,72,22
0,9 1,15 2,20 0,20
2,20
0,200,2
0,20
1,7
1,65
- 2.40
21
3,280,2 0,2
2,22,950,950,20,15
2,20,93
- 2.40
04
3,28 0,20,2
2,22,950,950,20,15
2,2 0,93
1 Baño+Vestuario del personal masculino / 2 Baño+Vestuario del personal
femenino / 3 Sala de bombeo cloacal / 4 Sala de máquinas ascensor
hidráulico / 5 Limpieza / 6 Reparaciones / 7 Salas de máquinas / 8 Depósi-
tos generales / 9 Sala de máquinas ascensor hidráulico / 10 Sala de
máquinas ascensor hidráulico / 11 Sala de máquinas ascensor hidráulico
a Subsuelo bajo acceso secundario - Sala de máquinas ascensor hidráulico
b Subsuelo bajo sector de servicios de apoyo - Servicios de Apoyo
c Subsuelo bajo acceso secundario - Sala de máquinas ascensor hidráulico
d Subsuelo bajo nucleo oficinas - Sala de máquinas ascensor hidráulico
25
1
20
4
.5
10
2
b PLANTA SUBSUELO SECTOR SERVICIOS DE APOYO
esc. 1:200
a PLANTA S.M. ASCENSOR
esc. 1:100
PLANTA BAJA - UBICACIÓN SUBSUELOS
esc. 1:1000
d PLANTA S.M. ASCENSOR
esc. 1:100
c PLANTA S.M. ASCENSOR
esc. 1:100
0
1
5
10
20
ba
d
c
6
7
8
5
2
1
9
10
11
4
3

AC
CE
SO
PL
AT
ATE
CN
ICA
SO
LO
PE
RS
ON
AL
DE
SE
RV
ICI
O
24 01
02
03
04
05
06
08
09
10
11
1213
14
15
16
17
9
20
21
22
23
+ 13.96
96,85
96,85
1,5
1,5
6,75
4,2
5
0,45
1,50
0,45
0,93
4,8
3,7
3,7
20,3
+ 13.96
+ 18.75
3,710,780,230,36
26
.5
10
2DETALLE ESPACIO TÉCNICO
esc. 1:75
1
2
3
3
3
3 3
4
1 Acceso (restringido) / 2 Pasarelas / 3 Tanque de reserva mixta (servicio
sanitario + servicio contra incendio) / 4 Tanque de almacenamiento
PLANTA CUBIERTA TÉCNICA
esc. 1:400
2
40
8

+ 4.90
+ 9.98
+ 18.60
+ 20.60
+ 0.20+ 0.00
+ 13.96
plaza publica esp. polivalentes
entrepisos
graderio
piso tecnico
envolvente
antigua plaza de toros
+ 5.35
administracion
+ 0.20
+ 4.90
+ 9.98
+ 18.60
+ 20.60
+ 0.00
+ 13.96
entrepisos
graderio
piso tecnico
envolvente
VISTA NOROESTE - ACCESOS SECUNDARIOS
esc. 1:200
1
20
4
VISTA SUROESTE - ACCESO PRINCIPAL
esc. 1:200
1
20
4

+ 4.90
+ 9.98
+ 18.60
+ 20.60
+ 0.20+ 0.00
+ 13.96
entrepisos
graderio
piso tecnico
envolvente
+ 0.20
+ 4.90
+ 9.98
+ 18.60
+ 20.60
+ 0.00
+ 13.96
entrepisos
graderio
piso tecnico
envolvente
VISTA SURESTE - ACCESOS SECUNDARIOS
esc. 1:200
1
20
4
VISTA NORESTE - ACCESO DE SERVICIO
esc. 1:200
1
20
4

+ 13.96
piso tecnico
+ 0.20
-12.00
plano fundacion
esp. polivalentes
-1.80
plano fundacion
+ 3.00
+ 18.75
+ 20.82
+/- 0.00
plaza publica
+ 2.70
gradas
acceso
+ 9.98
gradas
-3.22
subsuelo
+ 4.90
+ 5.35
administracion
complementos
envolvente
+ 13.96
piso tecnico
+ 0.20
-12.00
plano fundacion
esp. polivalentes
-1.80
plano fundacion
+ 3.00
+ 18.75
+ 20.82
+/- 0.00
plaza publica
+ 2.70
gradas
+ 4.90
entrepisos
+ 9.98
gradas
complementos
envolvente
+ 13.96
piso tecnico
+ 0.20
-12.00
plano fundacion
esp. polivalentes
-1.80
plano fundacion
+ 4.90
+ 18.75
+ 20.82
+/- 0.00
plaza publica
+ 2.70
gradas
+ 9.98
gradas
paso camiones
envolvente
CIRCULACION
CIRCULACIONCIRC.PASO ESP. POLIVALENTEGRAN ESPACIO POLIVALENTE
GRAN ESPACIO POLIVALENTE ACCESO CARGA / DESCARGA
ACCESO A GRADASACC. SEC.PLAZA PUBLICA CIRCULACION
CIRCULACION CAFETERIAPLAZA PUBLICA
SERVICIOS DE APOYOGRAN ESPACIO POLIVALENTEHALL DE ACCESORECEPCIONPLAZA CIRC.PASO
CORTE A-A
esc. 1:200
1
20
4
CORTE B-B
esc. 1:200
1
20
4
CORTE C-C
esc. 1:200
1
20
4
DETALLE Nº1
DETALLE Nº3 DETALLE Nº4 DETALLE Nº5
DETALLE Nº2

La resolución constructiva de la intervención es guiada por ciertas
pautas o estrategias:
1/ Se busca que la mayor parte de los sistemas constructivos sean
industrializados-mecanizados, para agilizar los tiempos de construc-
ción y aprovechar al máximo los recursos.
2/ Sistemas de construcción efímeros/reversibles/modificables para
los espacios complementarios que se organizan entorno a la Arena,
susceptibles a cambios o variaciones según las circunstancias o
necesidades.
3/ La belleza del material en sí mismo, y su mantenimiento.
4/ estrategias espaciales y estrategias morfológicas.
Por otro lado, el destino del edificio exige un cierre exterior, que se
constituye básicamente por tres elementos. Un cierre vertical -piel de
vidrio- , un cierre horizontal inferior -piso de hormigón armado- y un
cierre horizontal superior-cubierta deck-.
La piel de vidrio es de tipo doble vidriado hermético (DVH) con uno de
sus vidrios seriligrafiados para el control solar, sin afectar las visuales.
Paños de apertura proyectable garantizan una excelente ventilación
natural en todo el edificio.
Los pisos son de hormigón armado, llaneado y pulido mecánica-
mente. Este tipo de solados garantiza una gran resistencia, necesaria
por las diferentes actividades que se desarrollan en el centro y sus
equipamientos. Además permite el ingreso al edificio de transportes de
carga, para realizar la carga y descarga dentro del espacio necesario.
La cubierta, de tipo deck, descansa sobre correas adosadas a la
estructura metálica del techo. Una chapa autoportante, barrera de
vapor, aislación térmica-acústica, lamina bituminosa y membrana
asfáltica componen el cierre horizontal. En el centro, se abre paso un
lucernario de estructura tubular, chapa plegada y doble vidriado
templado. La iluminación natural se controla por medio de lamas
(parasol) metálicas.
DETALLES
29
09.01/ RESOLUCIÓN CONSTRUCTIVA

01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
41
40
36
35
34
33
32
18
17
09
08
07
06
05
04
02
01
19
20
42
39
38
37
31
30
29
28
26
25
24
23
22
21
16
15
14
13
12
11
10
03
+ 4.90
+ 0.20
+ 1.60
+ 2.70
+ 13.96
+ 18.75
+ 9.98
2,320,1811,053,710,780,230,36
+ 3.70
27
1 Perfil normal U (UPN) 120 / 2 Canalón de desague pluvial en chapa de
zinc / 3 Perfil normal U (UPN) 160 / 4 Chapa de acero galvanizado, autopor-
ta nte, de 1.11 mm / 5 Lámina bituminosa de oxiasfalto. esp 2 mm / 6 Panel
rígido de lana de vidrio, alta resistencia a la compresión, aislante térmico y
acústico. esp 50 mm / 7 Lámina bituminosa de oxiasfalto. esp 2 mm / 8
Membrana impermeable de emulsión asfáltica. esp 3.5 mm / 9 Perfil IPB
360 / 10 Cordón superior, perfil IPB 360 / 11 Espacio técnico en cercha / 12
Montante, perfil IPBL 240 / 13 Doble diagonal plana de 1” / 14 Cartela de 1”
/ 15 Cordón inferior, perfíl IPBL 240 / 16 Perfíl IPBL 240 / 17 Butaca plástica
/ 18 Losa hueca de hormigón pretensado, premoldeado de 0.60 m x 0.16 m
/ 19 Baranda de vidrio templado, esp 12 mm, h: 1.00 m / 20 Anclaje giratorio
para vidrio 32 mm / 21 Baranda de vidrio templado, esp 12 mm, h: 1.00 m,
vinculada a pérfil de acero por medio de anclajes giratorios para vidrio de
32 mm / 22 Baranda de vidrio templado, esp 12 mm, h: 1.00 m / 23 Anclaje
giratorio para vidrio 32 mm / 24 Losa hueca de hormigón pretensado,
premoldeado de 0.60 m x 0.16 m, encastrada en perfil IPB 180 / 25 Tubo de
acero 40x40x3.2 mm / 26 Viga, perfil normal U (UPN) 180 / 27 Viga, perfil
IPB 180 / 28 Placa de apoyo y anclaje de 1” / 29 Frente vidriado: columnas
y travesaños en aluminio, doble vidriado hermético (6+12+6), paños
batientes / 30 Columna, perfil normal U (UPN) 180 / 31 Placa de apoyo y
anclaje de 1”, vinculada al tronco de HºA por medio de pernos / 32 Viga
conformada con doble perfil normal U (UPN) 240 / 33 Chapa de acero, esp
1.6 mm / 34 Tubo de acero 40x40x3.2 mm/ 35 Tubode acero 30x70x3.2 mm
/ 36 Chapa de acero, esp 1.6 mm / 37 Suelo compactado / 38 Lámina de
polietileno / 39 Piso de Hº llaneado y pulido mecanicamente, esp 0.15 m /
40 Placa de apoyo y anclaje de 1”, vinculada a zapata de HºA por medio
de pernos / 41 Zapata de HºA 1.00x0.30 m / 42 Base céntrica de HºA /
0.2
0.40
1
DETALLE Nº4
esc. 1:50

25
24
23
22
21
20
19
18
17
16
10
09
08
07
06
05
02
01
15
14
12
11
04
03
13
13,533,710,780,230,36
+ 0.20
+ 13.96
+ 18.75
+ 9.98
0.25
1 Canalón de desague pluvial en chapa de zinc / 2 Doble vidrio laminar
templado 8+12+8 mm / 3 Soporte de vidrio, y a la vez canalón, en chapa
doblada de acero galvanizado 1.6 mm / 4 Soporte de vidrio, y a la vez cierre
lateral, en chapa de acero galvanizado 1.6 mm / 5 Soporte de vidrio, y a la
vez cierre lateral, en chapa de acero galvanizado 1.6 mm / 6 Lamas motori-
zadas para control solar / 7 Estructura en tubos de acero 60x100x3.2 mm /
8 Vidrio laminar templado de seguridad 8 mm / 9 Perfil normal U (UPN) 120
/ 10 Perfil IPB 360 / 11 Chapa de acero galvanizado, autoportante, de 1.11
mm / 12 Lámina bituminosa de oxiasfalto. esp 2 mm / 13 Panel rígido de
lana de vidrio, alta resistencia a la compresión, aislante térmico y acústico.
esp 50 mm / 14 Lámina bituminosa de oxiasfalto. esp 2 mm / 15 Membrana
impermeable de emulsión asfáltica. esp 3.5 mm / 16 Cordón superior, perfil
IPB 360 / 17 Espacio técnico en cercha / 18 Montante, perfil IPBL 240 / 19
Doble diagonal plana de 1” / 20 Cartela de 1” / 21 Perfíl IPBL 240 / 22
Cordón inferior, perfíl IPBL 240 / 23 Suelo compactado / 24 Lámina de polie-
tileno / 25 Piso de Hº llaneado y pulido mecanicamente, esp 0.15 m /
0.2
0.40
1
DETALLE Nº5
esc. 1:50

+ 5.36
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
27
28
24
23
22
31
32
33
34
36
37
41
42
43
44
48
49
50
51
54
55
56
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
18
19
20
21
25
26
29
30
35
38
39
40
45
46
47
52
17
+ 9.98
+ 13.96
+ 18.75
+ 20.82
+ 0.10 + 0.20
4.700,462.900,690,460,58
8,251,373,763,710,78
0.25
0,230,360,16
-1.80
-3.00
-12.00
53
1 Membrana impermeable de emulsión asfáltica. esp 3.5 mm / 2 Lámina
bituminosa de oxiasfalto. esp 2 mm / 3 Cupertina chapa de aluminio de 1.5
mm de espesor / 4 Panel rígido de lana de vidrio, alta resistencia a la
compresión, aislante térmico y acústico. esp 50 mm / 5 Lámina bituminosa
de oxiasfalto. esp 2 mm / 6 Rejilla en chapa de acero galvanizado de 0.50
mm / 7 Chapa de acero galvanizado, autoportante, de 1.11 mm / 8 Perfil
normal U (UPN) 200 / 9 Perfil IPB 360 / 10 Anclaje de frente vidriado / 11
Cordón superior, perfil IPB 360 / 12 Cartela de 1” / 13 Doble diagonal plana
de 1” / 14 Espacio técnico en cercha / 15 Montante, perfil IPBL 240 / 16
Cordón inferior, perfíl IPBL 240 / 17 Perfíl IPBL 240 / 18 Placa de apoyo y
anclaje de 1“, vinculada a columna de HºA por medio de pernos / 19 Ancla-
je frente vidriado / 20 Viga de HºA para anclaje de frente vidriado / 21 Losa
hueca de hormigón pretensado, premoldeado de 0.60 m x 0.16 m / 22
Cupertina chapa de aluminio de 1.5 mm de espesor / 23 Anclaje de frente
vidriado / 24 Parepeto de carga 0.15 m, en ladrillo común, revocado en
todas sus caras con azotado hidrófugo + revoque grueso simil hormigón /
25 Piedra partida, esp. promedio 0.10 m / 26 Poliestireno expandido, esp
50 mm / 27 Membrana impermeable de emulsión asfáltica. esp 3.5 mm / 28
Contrapiso de Hº pobre, esp. promedio 0.12 m / 29 Viga placa de HºA, 0.40
m x 0.80 m / 30 Losa de HºA, esp 0.16 m / 31 Espacio técnico sobre cielo-
rraso / 32 Cielorraso en placa de yeso fonoabsorbente, esp 12 mm / 33
Paño proyectable de frente vidriado / 34 Frente vidriado: columnas y trave-
saños en aluminio, doble vidriado hermético (6+12+6), paños proyectables
/ 35 Frente vidriado: columnas y travesaños en aluminio, doble vidriado
hermético (6+12+6), paños proyectables / 36 Piso técnico, terminación
madera / 37 Espacio técnico bajo piso / 38 Cierre con tubo de aluminio / 39
Viga placa de HºA, 0.40 m x 0.80 m / 40 Losa de HºA, esp 0.16 m / 41
Anclaje frente vidriado / 42 Cupertina chapa de aluminio de 1.5 mm de
espesor / 43 Columna de HºA, diametro 0.40 m / 44 Tabique de HºA, esp
0.15 m / 45 Escalera plegada, losa de HºA esp 0.15 m, baranda de vidrio
templado, esp 12 mm, h: 1.00 m. / 46 Anclaje giratorio para vidrio 32 mm /
47 Columna de HºA, diametro 0.60 m / 49 Piso de Hº llaneado y pulido
mecanicamente, esp 0.15 m / 50 Lámina de polietileno / 51 Suelo compac-
tado / 52 Anclaje frente vidriado a zapata de HºA 0.50 m x 0.30 m / 53 Cana-
lón perimetral HºA 0.30 m x 0.40 m / 54 Base céntrica de HºA / 55 Encepa-
do de HºA / 56 Pilote de HºA, diametro 1.50 m /
0.2
0.40
1
DETALLE Nº1
esc. 1:50

50
49
48
47
41
40
39
38
37
30
29
28
27
26
24
19
18
01
02
03
04
05
06
08
07
12
13
14
15
16
17
20
21
22
23
25
31
32
33
34
35
36
42
43
44
45
46
09
10
11
+ 0.20
-3.22
+ 3.00
+ 13.96
+ 18.75
+ 9.98
-1.80
3,06
0,36
2.670,33,710,780,230,360,13
-3.72
1 Perfil normal U (UPN) 200 / 2 Perfil normal U (UPN) 160 / 3 Canalón de
desague pluvial en chapa de zinc / 4 Chapa de acero galvanizado,
autoporta nte, de 1.11 mm / 5 Lámina bituminosa de oxiasfalto. esp 2 mm /
6 Panel rígido de lana de vidrio, alta resistencia a la compresión, aislante
térmico y acústico. esp 50 mm / 7 Lámina bituminosa de oxiasfalto. esp 2
mm / 8 Membrana impermeable de emulsión asfáltica. esp 3.5 mm / 9 Perfil
normal U (UPN) 120 / 10 Perfil IPB 360 / 11 Cordón superior, perfil IPB 360
/ 12 Espacio técnico en cercha / 13 Montante, perfil IPBL 240 / 14 Doble
diagonal plana de 1” / 15 Cartela de 1” / 16 Perfíl IPBL 240 / 17 Cordón
inferior, perfíl IPBL 240 / 18 Butaca plástica / 19 Losa hueca de hormigón
pretensado, premoldeado de 0.60 m x 0.16 m / 20 Acrílico opalino 8 mm /
21 Acrílico opalino 8 mm / 22 Tubo de acero 50x100x3.2 mm / 23 Anclaje
giratorio para acrílico 32 mm / 24 Unión soldada / 25 Rejilla ventilación
mecánica / 26 Acrílico opalino 8 mm / 27 Anclaje giratorio para acrílico 32
mm / 28 Acrílico opalino 8 mm / 29 Tubo de acero 50x100x3.2 mm / 30
Anclaje de estructura tubular / 31 Poliestireno expandido 50 mm / 32
Contrapiso de Hº pobre, esp 0.12 m / 33 Carpeta hidrófuga y cementicia
revestida en microcemento / 34 Suelo compactado / 35 Lámina de polietile-
no / 36 Piso de Hº llaneado y pulido mecanicamente, esp 0.15 m / 37
Carpeta con revestimiento alisado de cemento reforzado con cuarzo / 38
Contrapiso de Hº pobre, esp 0.12 m / 39 Poliestireno expandido 50 mm /
40 Losa de HºA, esp 0.10 m / 41 Viga de HºA 0.70x0.15 m / 42 Conductos
de ventilación mecánica / 43 Losa de HºA, esp 0.16 m / 44 Losa supresión
de HºA con aditivo impermeabilizante, terminación llaneada y pulido meca-
nicamente, esp 0.20 m / 45 Lámina de polietileno / 46 Suelo compactado /
47 Tabique de HºA con aditivo impermeabilizante, esp 0.20 m / 48 Zapata
de fundación de HºA, 0.80x0.50 m / 49 Zapata de fundación de HºA,
0,80x0.50 m / 50 Suelo compactado /
0.2
0.40
1
DETALLE Nº2
esc. 1:50

01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
1627
28
21
22
23
30
31
33
34
35
40
41
42
44
45
39
38
37
36
32
29
28
27
26
25
24
20
19
18
17
16
15
14
13
12
11
10
09
08
07
06
05
04
03
02
01
+ 4.90
+ 0.20
+ 9.98
+ 13.96
+ 18.75
+ 20.82
+ 0.10
-1.80
-3.00
-12.00
8,251,373,763,710,780,230,360,16
4,130.250,584,490,581.00
43
1 Membrana impermeable de emulsión asfáltica. esp 3.5 mm
/ 2 Lámina bituminosa de oxiasfalto. esp 2 mm / 3 Cupertina
chapa de aluminio de 1.5 mm de espesor / 4 Panel rígido de
lana de vidrio, alta resistencia a la compresión, aislante térmi-
co y acústico. esp 50 mm / 5 Lámina bituminosa de oxiasfalto.
esp 2 mm / 6 Rejilla en chapa de acero galvanizado de 0.50
mm / 7 Chapa de acero galvanizado, autoportante, de 1.11
mm / 8 Perfil normal U (UPN) 200 / 9 Perfil IPB 360 / 10 Anclaje
de frente vidriado / 11 Cordón superior, perfil IPB 360 / 12
Cartela de 1” / 13 Doble diagonal plana de 1” / 14 Espacio
técnico en cercha / 15 Montante, perfil IPBL 240 / 16 Cordón
inferior, perfíl IPBL 240 / 17 Perfíl IPBL 240 / 18 Placa de apoyo
y anclaje de 1“, vinculada a columna de HºA por medio de
pernos / 19 Baranda de vidrio templado, esp 12 mm, h: 1.00 m
/ 20 Anclaje giratorio para vidrio 32 mm / 21 Losa de HºA, esp
0.16 m / 22 Baranda de vidrio templado, esp 12 mm, h: 1.00 m
/ 23 Anclaje giratorio para vidrio 32 mm/ 24 Tubo de acero
50x100x3.2 mm / 25 Tubo de acero 50x100x3.2 mm / 26 Piso
vidriado, vidrio templado de 12 mm, perfileria de aluminio / 27
Anclaje frente vidriado / 28 Viga de HºA para anclaje de frente
vidriado / 29 Losa hueca de hormigón pretensado, premoldea-
do de 0.60 m x 0.16 m / 30 Escalera plegada, losa de HºA esp
0.15 m, baranda de vidrio templado, esp 12 mm, h: 1.00 m. /
31 Anclaje giratorio para vidrio 32 mm / 32 Frente vidriado:
columnas y travesaños en aluminio, doble vidriado hermético
(6+12+6), paños proyectables / 33 Losa de HºA, esp 0.16 m /
34 Baranda de vidrio templado, esp 12 mm, h: 1.00 m / 35
Anclaje giratorio para vidrio 32 mm / 36 Escalera plegada, losa
de HºA esp 0.15 m, baranda de vidrio templado, esp 12 mm,
h: 1.00 m. / 37 Anclaje giratorio para vidrio 32 mm / 38 Colum-
na de HºA, diametro 0.60 m / 39 Anclaje frente vidriado a
zapata de HºA 0.50 m x 0.30 m / 40 Piso de Hº llaneado y
pulido mecanicamente, esp 0.15 m / 41 Lámina de polietileno
/ 42 Suelo compactado / 42 Canalón perimetral HºA 0.30 m x
0.40 m. / 44 Encepado de HºA / 45 Pilote de HºA, diametro
1.50 m /
0.2
0.40
1
DETALLE Nº3
esc. 1:50

24 01
02
03
04
05
06
07
08
09
10
11
1213
14
15
16
17
18
19
20
21
22
23
La re-funcionalización de la antigua plaza de toros en un Centro de
Eventos exige la cubrición del graderio - arena, y la generación de
nuevos espacios, para que las actividades propuestas puedan desarro-
llarse en forma correcta. Ante esta necesidad, se plantean nuevas
estructuras que proponen un dialogo con la existente, mantieniendo
sus ejes radiales, sin interferirla.
1/CUBIERTA
La solución planteada consiste en una estructura de geometria radial
conformada por vigas de acero en celosia, que apoyan sobre dos anillos
de compresión, uno interior y otro exterior. Este último, apoya sobre
columnas de hormigón armado que transmiten las cargas a los pilotes
fundacionales.
CASO DE ESTUDIO
Velódromo de Berlín (1999), Alemania, Perrault
fase 4/ desapuntalar el anillo central
fase 1/ construcción de cimentación y columnas de hormigón armado.
En paraleo, instalación del anillo central sobre apoyo hidráulico.
fase 2/ unión de las cerchas con apoyos y anillo central, con la ayuda de
una grua
fase 3/ armado del anillo exterior
- anillo de compresión interno
- anillo de compresión externo
ESQUEMAS
35
09.02/ ESTRUCTURA RESISTENTE
ESQUEMAS ESTRUCTURA CUBIERTA
esc. 1:1000 0
1
5
10
20

L-11
20
L-04
20
L-05
20
L-07
20
L-06
20
L-08
20
L-0920
L-1020
L-03
20
L-02
20
L-01
20
L-2120
L-2220
L-20
20
L-18
20
L-17
20
L-16
20L-15
20
L-13
20
L-14
20 L-19
20
L-12
20
PF-0350
PF-02
50
PF-01
50
C
A
B
A
C
B
24 01
02
03
04
05
06
07
08
09
10
11
1213
14
15
16
17
18
19
20
21
22
23
Be-154 B-64
60x80
Be-155
B-65
60x80
Be-156
B-6660x80
Be-157
B-6760x80
Be-158
B-6860x80
B-6960x80
Be-160
B-70
60x80
Be-161
B-71
60x80
Be-162
B-72
60x80
Be-163
B-73
60x80Be-164
B-74
60x80
Be-159
B-76
60x80
Be-167
B-77
60x80
Be-166
B-25
60x80
Be-115
B-26
60x80
Be-119
B-2960x80
Be-120
B-3060x80
Be-128
B-38
60x80
Be-127
B-37
60x80
Be-126
B-36
60x80
Be-125
B-35
60x80
B-34
60x80
Be-123
B-33
60x80
Be-122
B-3260x80
Be-121
B-3160x80
Be-124
Be-129B-39
60x80
Be-153
B-63
60x80
Be-152
B-62
60x80
Be-150
B-60
60x80
Be-149
B-59
60x80
Be-148
B-5860x80
Be-147
B-5760x80Be-146
B-5660x80
B-5560x80
Be-144
B-5460x80
Be-145
Be-143B-53
60x80
Be-142B-52
60x80
Be-130
B-40
60x80
Be-131
B-4160x80
Be-133
B-4360x80
Be-134
B-4460x80
Be-135
B-45
60x80
Be-136
B-46
60x80
Be-137
B-47
60x80
B-48
60x80
Be-139
B-49
60x80
Be-138
Be-140
B-50
60x80
Be-141B-51
60x80
Be-165
B-75
60x80
B-2760x80
Be-118
B-2860x80
Be-58
(recalzada)
Be-27
Be-107
Be-108
Be-109
Be-110
Be-111
Be-114
Be-113
Be-105
Be-106
Be-104
Be-103
Be-102
Be-101
Be-100
Be-99
Be-97
Be-96
Be-95
Be-94
Be-93
Be-92
Ce-9160x20
Be-90
Be-89
Be-70
Be-69
Be-68
Be-67
Be-66
Be-63
Be-64
Be-72
Be-71
Be-73
Be-74
Be-75
Be-76
Be-77
Be-78
Be-80
Be-81
Be-82
Be-83
Be-84
Be-85
Be-86
Be-87
Be-88
Be-62
P-23
Ø150
encepado:
200x180x300
P-24
Ø150
encepado:
200x180x300
P-02Ø150
encepado:
200x180x300
P-01
Ø150
encepado:200x180x300
Be-39
Be-40
Be-41
Be-42
Be-43
Be-48
Be-44
Be-45
Be-46
Be-47
Be-49
Be-50
Be-51
Be-52
Be-53
Be-54
Be-55
(recalzada)
Be-56
Be-57
Be-60
Be-61
(recalzada)
Be-09
Be-38
Be-37
Be-36
Be-13(recalzada)
Be-32
Be-31
Be-30
Be-28
Be-29
Be-23
Be-25
Be-26
Be-24
Be-22
Be-21
Be-20
Be-19
Be-18
Be-17
Be-16
(recalzada)
Be-15
Be-14
Be-11
Be-10(recalzada)
Be-33
Be-34
Be-35
Be-01
(recalzada)
Be-02
Be-08
(recalzada)
Be-07
Be-05
Be-06
Be-04
Be-03
B-79
200X150
B-78
150X150
B-85
150X150
C-82
Ø 40
B-83
200X150
B-84
200X150
B-80
200X150
B-81
150X150
Be-59
Be-112
Be-65
Be-12
P-03Ø
150
encepado:
200x180x300
P-04
Ø
150
encepado:
200x180x300
P-05
Ø 150
encepado:
200x180x300
P-06
Ø 150
encepado:
200x180x300
P-07
Ø 150
encepado:
200x180x300
P-08Ø 150encepado:
200x180x300
P-09Ø
150
encepado:
200x180x300
P-10
Ø
150
encepado:
200x180x300
P-11
Ø150
encepado:
200x180x300
P-12
Ø150
encepado:
200x180x300
P-22
Ø
150
encepado:
200x180x300
P-21Ø
150
encepado:
200x180x300
P-20Ø 150encepado:
200x180x300
P-19
Ø 150
P-18
Ø 150
encepado:
200x180x300
P-17
Ø 150
encepado:
200x180x300
P-16
Ø
150
encepado:
200x180x300
P-15Ø
150
encepado:
200x180x300
P-14Ø150encepado:
200x180x300
P-13
Ø150
T-1212/20
T-10 15
T-1112/20
ZC-0380X50
ZC
-06
80x50
T-38 15 T-39 15 T-40 15
T-41 15
T-42 15
T-43 15
T-44
15
T-45
15
ZC-07 80x50
ZC-02 60X50
ZC-01 80x50
T-3320
T-36 15
T-37 15
T-3520
T-31 20
T-32 15
ZC-08 80x50
T-34
20
T-46
20
ZC-0560X50
Be-116
Be-117
ZC-09 80x50
T-47 20
ZC-0460X50
T-07
15
T-09
20T-30
20
T-27
15
T-25
20
T-28
20
T-26
20
T-29
20
T-02
15
T-03
20
T-01
15
T-13
20
T-16
15
T-18
20
T-15
20
T-17
20
T-14
20
T-0420T-2320
T-19 20
T-2020
T-24 20
T-0615
T-05 15
T-2115
T-2215
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR TSR
TSRTSR
TSR
TSR
TSR
TSRTSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSRTSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSRTSR
TSRTSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
TSR
96,85
96,85
B Base de fundación / Be Base de fundación existente / C Columna /
CAe Correa existente / Ce Columna existente / E Losa de escalera /
L Losa / M Ménsula / P Pilote de fundación / PCO Pórtico / PF Platea de
fundación / T Tabique / TSR Tensor / V Viga / Vc Viga cinta /
Ve Viga reticulada existente / ZC Zapata corrida de fundación /
Notas:
01/ Los muros de mamposteria portante existente transfieren sus cargas, a
suleo firme, a través de zapatas corridas del mismo material.
02/ Las bases existentes 01, 08, 10, 13, 16, 55, 58 y 61 será recalzadas.
03/ El tipo y geometria de las fundaciones existente es un supuesto. Se
deberán verificar en obra por medio de excavaciones.
ESTRUCTURA - FUNDACIONES
esc. 1:200
1
20
4

96,85
Ce-58
40x20
PCO-90 tubos 50X100X3.2
PCO-58tubos50X100X3.2
PCO-61
tubos50X100X3.2
PCO-54
tubos50X100X3.2
PCO-53
tubos50X100X3.2
C
A
B
A
C
B
24 01
02
03
04
05
06
07
08
09
10
11
12
14
13
15
16
17
18
19
20
21
22
23
PCO
-67
tubos
50X100X3.2
PCO
-63
tubos
50X100X3.2
PC
O
-65
tubos
50X100X3.2
PCO
-66
tubos
50X100X3.2
PCO-69
tubos 50X100X3.2
PCO-68
tubos 50X100X3.2
PCO
-48
tubos
50X100X3.2
PC
O
-50
tubos
50X100X3.2
PCO
-49
tubos
50X100X3.2
PCO-46
tubos 50X100X3.2
PCO-47
tubos 50X100X3.2
PCO
-93
tubos
50X100X3.2
PCO-97
tubos50X100X3.2
PCO-96
tubos50X100X3.2
PC
O
-91
tubos
50X100X3.2
PCO
-92
tubos
50X100X3.2
PCO-99tubos50X100X3.2PCO-101tubos50X100X3.2
PCO-62
tubos50X100X3.2
PCO
-64
tubos
50X100X3.2
PCO-94
tubos50X100X3.2
PCO-95
tubos50X100X3.2
PCO-55
tubos50X100X3.2
PCO
-52
tubos
50X100X3.2
PCO
-51
tubos
50X100X3.2
PCO-30 tubos 50X100X3.2PCO-29 tubos 50X100X3.2
PCO-32 tubos 50X100X3.2PCO-31 tubos 50X100X3.2
PCO
-23
tubos
50X100X3.2
PC
O
-24
tubos
50X100X3.2
PCO-21
tubos50X100X3.2
PCO
-22
tubos
50X100X3.2
PCO-19
tubos50X100X3.2
PCO-18
tubos50X100X3.2
PCO-20
tubos50X100X3.2
PCO-105tubos50X100X3.2PCO-104tubos50X100X3.2
V-15 2 UPN 240
V-14 2 UPN 240
V-132UPN240
V-122UPN240
V-17 2 UPN
240
V-16 2 UPN
240
V-102UPN240
V-112UPN240
V-08 2 UPN 240
V-09 2 UPN 240
V-06 2 UPN
240
V-07 2 UPN
240
V-042UPN240V-052UPN240
V-182UPN240V-192UPN240
V-25UPN180
V-26UPN
180
V-22UPN180
V-24 UPN 180 V-23 UPN 180
V-21UPN
180
Ce-154
120x20
C-64
UPN 180 + p 2 1/2"
Ce-155
120x20 C-65
UPN 180 + p 2 1/2"
Ce-156120x20 C-66UPN 180 + p 2 1/2"
Ce-157120x20
C-67UPN 180 + p 2 1/2"
Ce-158120x20
C-68UPN 180 + p 2 1/2"
C-69UPN
180
+
p
2
1/2"
C
e-160
120x20
C
-70
U
PN
180
+
p
2
1/2"
Ce-161
120x20
C-71
UPN
180
+
p
2
1/2"
Ce-162
120x20
C-72
UPN
180+p21/2"
Ce-163
120x20
C-73
UPN180+p21/2"
Ce-164
120x20
C-74
UPN180+p21/2"
Ce-159120x20
C-76
UPN180+p21/2"
Ce-167
120x20
C-77
UPN180+p21/2"
Ce-166
120x20
C-25
UPN180+p21/2"
Ce-115
120x20
C-26UPN180+p21/2"Ce-116
120x20
Ce-117120x20
Ce-119120x20
C-29
UPN180+p21/2"
Ce-120120x20
C-30
UPN180+p21/2"
Ce-128
120x20C-38
UPN 180 + p 2 1/2"
Ce-127
120x20
C-37
UPN 180 + p 2 1/2"
Ce-126
120x20
C-36
UPN 180 + p 2 1/2"
Ce-125
120x20
C-35
UPN 180 + p 2 1/2"
C-34
UPN
180
+
p
2
1/2"
C
e-123
120x20
C
-33
U
PN
180
+
p
2
1/2"
Ce-122120x20
C-32
UPN
180
+
p
2
1/2"
Ce-121120x20
C-31
UPN
180+p21/2"
Ce-124
120x20
Ce-129
120x20
C-39
UPN 180 + p 2 1/2"
Ce-153
120x20
C-63
UPN 180 + p 2 1/2"
Ce-152
120x20
C-62
UPN 180 + p 2 1/2"
Ce-150
120x20
C-60
UPN 180 + p 2 1/2"
Ce-149
120x20
C-59
UPN
180
+
p
2
1/2"
C
e-148
120x20
C
-58
U
PN
180
+
p
2
1/2"
Ce-147120x20
C-57UPN
180
+
p
2
1/2"
Ce-146120x20
C-56UPN180+p21/2"
C-55UPN180+p21/2"
Ce-144120x20C-54UPN180+p21/2"
Ce-145120x20
Ce-143
120x20C-53
UPN180+p21/2"
Ce-142
120x20
C-52
UPN180+p21/2"
Ce-130
120x20
C-40UPN 180 + p 2 1/2"
Ce-131120x20
C-41
UPN 180 + p 2 1/2"
Ce-133120x20
C-43
UPN 180 + p 2 1/2"
Ce-134120x20
C-44
UPN
180
+
p
2
1/2"
C
e-135
120x20
C
-45
U
PN
180
+
p
2
1/2"
Ce-136
120x20
C-46
UPN
180
+
p
2
1/2"
Ce-2740x20
Ce-137
120x20
C-47
UPN180+p21/2"
C-48
UPN180+p21/2"
Ce-139
120x20
C-49
UPN180+p21/2"
Ce-138
120x20
Ce-140
120x20C-50
UPN180+p21/2"
Ce-141
120x20
C-51
UPN180+p21/2"
C
e-107
60x20
Ce-108
60x20
Ce-109
60x20
Ce-110
60x20
Ce-111
60x20
Ce-114
60x20
Ce-113
60x20
Ce-10560x20
Ce-10660x20
Ce-10460x20
Ce-103
60x20
Ce-102
60x20
Ce-101
60x20
Ce-100
60x20
Ce-99
60x20
Ce-97
60x20
Ce-96
60x20
C
e-9560x20
Ce-9460x20
Ce-9360x20
Ce-9260x20
Ce-9160x20
Ce-90
60x20
Ce-89
60x20
C
e-70
60x20
Ce-69
60x20
Ce-6860x20
Ce-6760x20
Ce-6660x20
Ce-63
60x20
Ce-6460x20
Ce-72
60x20
Ce-71
60x20
Ce-73
60x20
Ce-74
60x20
Ce-75
60x20
Ce-76
60x20
Ce-77
60x20
Ce-7860x20
Ce-8060x20
Ce-81
60x20
C
e-82
60x20
Ce-83
60x20
Ce-84
60x20
Ce-85
60x20
Ce-86
60x20
Ce-87
60x20
Ce-88
60x20
Ce-62
60x20
C-18
2 Ø 60
C-19
2 Ø 60
C-202 Ø 60
C-212
Ø
60
C-22
2
Ø
60
C-23
2Ø60
C-24
2Ø60
C-17
2 Ø 60
C-16
2 Ø
60
C-152
Ø
60
C-142Ø60
C-13
2Ø60
C-07
2 Ø 60
C-06
2 Ø 60
C-05
2 Ø 60
C-04
2
Ø
60
C-032
Ø
60
C-022Ø60
C-01
2Ø60
C-082 Ø 60
C-092 Ø
60
C-10
2
Ø
60
C-11
2Ø60
C-12
2Ø60
Ce-3940x20
Ce-4040x20
Ce-41
40x20
C
e-42
40x20
Ce-43
40x20
Ce-48
40x20
Ce-44
40x20
Ce-45
40x20
Ce-46
40x20
Ce-47
40x20
Ce-49
40x20
Ce-5040x20
Ce-5140x20
Ce-5240x20
Ce-53
40x20
C
e-54
40x20
Ce-55
40x20
Ce-56
40x20
Ce-57
40x20
Ce-60
40x20
Ce-61
40x20
Ce-09
40x20
Ce-3840x20
Ce-37
40x20
Ce-36
40x20
Ce-1340x20
Ce-32
40x20
Ce-31
40x20
Ce-30
40x20
Ce-2840x20
C
e-29
40x20
Ce-23
40x20
Ce-25
40x20
Ce-2640x20
Ce-24
40x20
Ce-22
40x20
Ce-21
40x20
Ce-20
40x20
Ce-19
40x20
Ce-18
40x20
C
e-1740x20
Ce-1640x20
Ce-1540x20
Ce-1440x20
Ce-1140x20
Ce-10
40x20
Ce-33
40x20
Ce-34
40x20
Ce-35
40x20
T-1212/20
T-10 15
T-1112/20
L-09
16
E-12
15
E-13
15
E-14
15
E-15
15
E-16
15
E-17
15
Ve-09 42X13
Ve-12 42X13
Ve-1042X13
Ve-1142X13
L-02
16
E-0915
E-0815
E-07
15
E-06
15
E-05
15
E-04
15
Ve-08 42X13
Ve-05 42X13
Ve-0742X13
Ve-0642X13
L-1016
E-19
15
E-20
15E-18
15
Ve-16
42X13
Ve-13 42X13
Ve-1442X13
Ve-1542X13
T-09
15
T-08
15
T-07
15
L-01
16
E-02
15
E-01
15
E-03
15
Ve-0142X13
Ve-04 42X13
Ve-0242X13
Ve-0342X13
T-03
15
T-01
15
T-02
15
Ce-01
25x16
Ce-02
25x16
Ce-0825x16
Ce-0725x16
Ce-05
25x16
Ce-06
25x16
Ce-0425x16
Ce-0325x16
L-04
16
L-03
16
L-05
12
L-06
7
L-07
12
L-08
12
C-79
Ø 40
C-78
Ø 40
C-85
Ø 40
C-82
Ø 40
C-83
Ø 40
C-84
Ø 40
C-80
Ø 40
C-81
Ø 40
T-0615
T-0415
T-05 15
Ce-165
120x20
C-75
UPN180+p21/2"
V-27 UPN 180
C-27
UPN180+p21/2"
Ce-118120x20
C-28
UPN180+p21/2"
V-20 UPN 180Ce-59
40x20
Ce-112
60x20
Ce-6560x20
Ce-1240x20
escalones estructura tubular;
largueros 30x70x3.2 y travesanos 40x40x3.2
escalones
estructuratubular;
largueros30x70x3.2y
travesanos40x40x3.2
escalones
estructuratubular;
largueros30x70x3.2y
travesanos40x40x3.2
escalonesestructuratubular;
largueros30x70x3.2ytravesanos40x40x3.2
escalonesestructuratubular;
largueros30x70x3.2ytravesanos40x40x3.2
Vc-02 40X80
Vc-04 40X80 Vc-05 40X80
Vc-01 40X80 Vc-03 40X80
Vc-0740X50
Vc-0840X50
Vc-0640X50
M-0360X15V-0230X15
V-03
30X15
V-01
30X15
E-10
15
M-02 60X15
M-01 60X15
C-78
Ø 40
C-82
Ø 40
E-11
15
L-06
10
E-02
12
L-04
10
L-05
10
T-0615
T-0420
T-05 15
T-2320
T-19 20
T-2020
T-24 20
T-2115
V-0130x15
T-2215
C-82
Ø 40
L-0710
L-08
7
E-0312
T-07
15
T-09
20
T-08
15
T-30
20
T-27
15
T-25
20
T-28
20
T-26
20
T-29
20
L-03
10
L-02
7
E-01
12
T-02
15
T-03
20
T-01
15
T-13
20
T-16
15
T-18
20
T-15
20
T-17
20
T-14
20
E-04
10
E-05
10
L-12
13
L-13
16 L-14
16
L-15
16
L-16
16
L-1716
L-1816
L-11
13
L-10
13
L-09
16
L-287
L-27
7
L-26
7
L-25
7
L-24
7
L-23
7
L-22
7L-21
7
L-20
7
L-19
7
T-1212/20
T-10 15
T-1112/20
T-31 20
T-3320
T-34
20
T-47 20
T-36 15
T-37 15
T-38 15 T-39 15 T-40 15
T-41 15
T-42 15
T-43 15
T-44
15
T-45
15
T-3520
V-11 30x15 V-12 30x15
T-32 15
V-13 30x15 V-14 30x15 V-15 30x15
V-16 30x15
V-17 30x15
V-18 30x15
V-1930x15
V-20
30x15
V-0230x15
V-0330x15
V-0430x15
V-0530x15
V-0630x15
V-0730x15
V-0830x15
V-0930x15
V-10
30x15
T-46
20
96,85
ESTRUCTURA - S/SUB S. Y S/PLANTA BAJA
esc. 1:200
ESCALERA
S/SS. SECTOR ACCESOS/SS. SECTOR ACCESO
S/SS. SECTOR ACCESO
S/SS. SECTOR APOYO
1
20
4
Notas:
01/ Los muros de mamposteria existente son portantes. En el basamento,
su espesor es de 0.60 m. Luego, se reduce a 0.45 m.
02/ Los porticos (PCO) descargan sobre el piso de HºA (esp. 0.15 m.
llaneado y pulido mecanicamente). Se vinculan a este por medio de ancla-
jes metálicos inferiores y brocas con prisionero Ø 9.5 mm x 80 mm.
03/ Las nuevas escaleras metálicas descargan, en su base, sobre refuerzo
en piso de HºA (esp. 0.15 m. llaneado y pulido mecanicamente)

96,85
L-06
16
E-10
15
E-11
15
E-12
15
E-13
15
E-14
15
E-15
15
Ve-09 42X13
Ve-12 42X13
Ve-1042X13
Ve-1142X13
L-02
16
E-0915
E-0815
E-07
15
E-06
15
E-05
15
E-04
15
Ve-08 42X13
Ve-05 42X13
Ve-0742X13
Ve-0642X13
L-0716
E-17
15
E-16
15
Ve-16
42X13
Ve-13 42X13
Ve-1442X13
Ve-1542X13
L-01
16
E-02
15
E-01
15
E-03
15
Ve-01
42X13
Ve-04 42X13
Ve-0242X13
Ve-0342X13
E-18
15
L-04
16
L-03
16
L-05
16
C
A
B
A
C
B
Ce-19
40x20
L-01
16
E-02
15
E-01
15
E-03
15
Ve-01
42X13
Ve-04 42X13
Ve-0242X13
Ve-0342X13
Ce-01
25x16
Ce-02
25x16
Ce-18
40x20
T-03
15
T-01
15
T-02
15
L-01
9
V-01 30x15
24 01
02
03
04
05
06
07
08
09
10
11
1213
14
15
16
17
18
19
20
21
22
23
Ce-154
120x20
Ce-155
120x20
Ce-156120x20
Ce-157120x20
Ce-158120x20
C
e-160
120x20
Ce-161
120x20
Ce-162
120x20
Ce-163
120x20
Ce-164
120x20
Ce-159120x20
Ce-167
120x20
Ce-166
120x20
Ce-115
120x20
Ce-116
120x20
Ce-117120x20
Ce-119120x20
Ce-120120x20
Ce-128
120x20
Ce-127
120x20
Ce-126
120x20
Ce-125
120x20
C
e-123
120x20
Ce-122120x20
Ce-121120x20
Ce-124
120x20
Ce-129
120x20
Ce-153
120x20
Ce-152
120x20
Ce-150
120x20
Ce-149
120x20
C
e-148
120x20
Ce-147120x20
Ce-146120x20
Ce-144120x20
Ce-145120x20
Ce-143
120x20
Ce-142
120x20
Ce-130
120x20
Ce-131120x20
Ce-133120x20
Ce-134120x20
C
e-135
120x20
Ce-136
120x20
Ce-137
120x20
Ce-139
120x20
Ce-138
120x20
Ce-140
120x20
Ce-141
120x20
C
e-107
60x20
Ce-108
60x20
Ce-109
60x20
Ce-110
60x20
Ce-111
60x20
Ce-114
60x20
Ce-113
60x20
Ce-10560x20
Ce-10660x20
Ce-10460x20
Ce-10360x20
Ce-102
60x20
Ce-101
60x20
Ce-100
60x20
Ce-99
60x20
Ce-97
60x20
Ce-96
60x20
C
e-9560x20
Ce-9460x20
Ce-9360x20
Ce-9260x20
Ce-9160x20
Ce-90
60x20
Ce-89
60x20
C
e-70
60x20
Ce-69
60x20
Ce-6860x20
Ce-6760x20
Ce-6660x20
Ce-63
60x20
Ce-6460x20
Ce-72
60x20
Ce-71
60x20
Ce-73
60x20
Ce-74
60x20
Ce-75
60x20
Ce-76
60x20
Ce-77
60x20
Ce-7860x20
Ce-8060x20
Ce-81
60x20
C
e-82
60x20
Ce-83
60x20
Ce-84
60x20
Ce-85
60x20
Ce-86
60x20
Ce-87
60x20
Ce-88
60x20
Ce-62
60x20
Ce-44
40x20
Ce-45
40x20
Ce-5240x20
Ce-53
40x20
Ce-36
40x20
Ce-19
40x20
Ce-18
40x20
Ce-35
40x20
Ce-01
25x16
Ce-02
25x16
Ce-0825x16
Ce-0725x16
Ce-05
25x16
Ce-06
25x16
Ce-0425x16
Ce-0325x16
C-79
Ø 40
C-85
Ø 40
C-82
Ø 40
C-83
Ø 40
C-84
Ø 40
C-80
Ø 40
C-81
Ø 40
Ce-165
120x20
Ce-118120x20
Ce-112
60x20
Ce-6560x20
Ce-58
40x20
C-18
2 Ø 60
C-19
2 Ø 60
C-202 Ø 60
C-22
2
Ø
60
C-23
2Ø60
C-24
2Ø60
C-17
2 Ø 60
C-16
2 Ø
60
C-152
Ø
60
C-142Ø60
C-13
2Ø60
C-07
2 Ø 60
C-06
2 Ø 60
C-05
2 Ø 60
C-032
Ø
60
C-022Ø60
C-01
2Ø60
C-082 Ø 60
C-092 Ø
60
C-10
2
Ø
60
C-11
2Ø60
C-12
2Ø60
Ce-3940x20
Ce-4040x20
Ce-41
40x20
C
e-42
40x20
Ce-43
40x20
Ce-48
40x20
Ce-47
40x20
Ce-49
40x20
Ce-5040x20
Ce-5140x20
Ce-55
40x20
Ce-56
40x20
Ce-57
40x20
Ce-60
40x20
Ce-61
40x20
Ce-09
40x20
Ce-3840x20
Ce-1340x20
Ce-32
40x20
Ce-31
40x20
Ce-30
40x20
Ce-2840x20
C
e-29
40x20
Ce-23
40x20
Ce-25
40x20
Ce-24
40x20
Ce-22
40x20
Ce-21
40x20
Ce-20
40x20
C
e-1740x20
Ce-1640x20
Ce-1540x20
Ce-1440x20
Ce-10
40x20
Ce-33
40x20
Ce-59
40x20
Ce-1240x20
C-04
2
Ø
60
C-212
Ø
60
Ce-1140x20
Ce-46
40x20
C
e-54
40x20
Ce-2640x20
Ce-2740x20
Ve-69 40X9 Ve-17 40X9
Ve-18 40X9
Ve-19 40X9 Ve-20 40X9
Ve-21 40X9
Ve-22 40X9
Ve-23
40X9
Ve-24
40X9
Ve-25
40X9
Ve-2640X9
Ve-2740X9
Ve-3040X9
Ve-2940X9
Ve-2840X9
Ve-3140X9
Ve-3240X9
Ve-3340X9
Ve-36
40X9
Ve-3540X9
Ve-3440X9
Ve-42 40X9
Ve-41 40X9
Ve-40 40X9
Ve-37
40X9
Ve-38 40X9
Ve-39 40X9
Ve-43 40X9
Ve-44 40X9
Ve-45 40X9
Ve-50
40X9
Ve-5140X9
Ve-46 40X9
Ve-49
40X9
Ve-48 40X9
Ve-47 40X9
Ve-5540X9
Ve-5440X9
Ve-5340X9
Ve-5240X9
Ve-5640X9
Ve-5840X9
Ve-5740X9
Ve-68 40X9
Ve-67 40X9
Ve-66 40X9
Ve-65 40X9
Ve-64 40X9
Ve-63
40X9
Ve-62
40X9
Ve-61
40X9
Ve-6040X9
Ve-5940X9
Ve-7042X16Ve-21956X16
Ve-7142X16
Ve-22042X16
Ve-7242X16
Ve-22156X16
Ve-7342X16
Ve-22242X16
Ve-7642X16
Ve-22556X16Ve-7542X16
Ve-22442X16
Ve-7442X16
Ve-22356X16
Ve-7742X16
Ve-22656X16
Ve-7842X16
Ve-22742X16
Ve-86 42X16
Ve-235 56X16
Ve-85 42X16
Ve-234 42X16
Ve-84
42X16
Ve-233
56X16
Ve-83
42X16
Ve-232
42X16
Ve-80
42X16
Ve-229
56X16
Ve-81
42X16
Ve-230
42X16
Ve-82
42X16
Ve-231
56X16
Ve-7942X16
Ve-22856X16
Ve-88 42X16
Ve-237 56X16 Ve-89 42X16
Ve-238 42X16
Ve-90 42X16
Ve-239 56X16
Ve-91 42X16
Ve-240 42X16
Ve-94 42X16Ve-243 56X16
Ve-93 42X16
Ve-92 42X16
Ve-241 56X16
Ve-87 42X16
Ve-236 42X16
Ve-242 42X16
Ve-104
42X16
Ve-253
56X16
Ve-105
42X16
Ve-254
42X16
Ve-106
42X16
Ve-255
56X16
Ve-107
42X16
Ve-256
42X16
Ve-11042X16
Ve-25956X16
Ve-10942X16
Ve-258
42X16
Ve-108
42X16
Ve-257
56X16
Ve-102 42X16
Ve-251 56X16
Ve-101 42X16
Ve-250 42X16
Ve-100 42X16
Ve-249 56X16 Ve-99 42X16
Ve-248 42X16
Ve-96 42X16
Ve-245 56X16
Ve-97 42X16
Ve-98 42X16
Ve-247 56X16
Ve-103 42X16
Ve-252 42X16
Ve-246 42X16
Ve-11842X16
Ve-11742X16
Ve-26656X16
Ve-11642X16
Ve-26556X16
Ve-11542X16
Ve-26442X16
Ve-11242X16
Ve-26156X16Ve-11342X16
Ve-26242X16
Ve-11442X16
Ve-26356X16
Ve-95 42X16
Ve-244 42X16
Ve-11142X16
Ve-26042X16
Ve-166 15X65
Ve-313 42X13
Ve-167 65X15
Ve-314 42X13
Ve-168 65X15
Ve-169 65x15
Ve-170 65x15
Ve-315 42X13
Ve-316 42X13
Ve-317 42X13
Ve-171 65x15
Ve-318 42x13
Ve-172
65x15
Ve-319
42x13
Ve-173
65x15
Ve-320
42x13
Ve-174
65x15
Ve-321
42x13
Ve-32342x13
Ve-175
65x15
Ve-32242x13
Ve-17865x15
Ve-32542x13
Ve-17765x15
Ve-32442x13
Ve-17665x15
Ve-184
65x15
Ve-331
42x13
Ve-18365x15
Ve-33042x13
Ve-18265x15
Ve-32942x13
Ve-17965x15
Ve-32642x13
Ve-18065x15
Ve-32742x13
Ve-18165x15
Ve-32842x13
Ve-185
65x15
Ve-332
42x13
Ve-186
65x15
Ve-333
42x13
Ve-187
65x15
Ve-334
42x13
Ve-190 65x15
Ve-337 42x13
Ve-189 65x15
Ve-336 42x13
Ve-188 65x15
Ve-335 42x13
Ve-191 65x15
Ve-338 42x13
Ve-192 65x15
Ve-339 42x13
Ve-16542X16Ve-7042X16
Ve-16442X16
Ve-31256X16
Ve-16342X16
Ve-7042X16
Ve-16042X16
Ve-30956X16
Ve-16142X16
Ve-31042X16
Ve-16242X16
Ve-31156X16
Ve-15942X16
Ve-30856X16
Ve-15842X16
Ve-30742X16
Ve-150 42X16
Ve-299 56X16
Ve-151 42X16
Ve-300 42X16
Ve-152
42X16
Ve-301
56X16
Ve-153
42X16
Ve-302
42X16Ve-156
42X16
Ve-305
56X16
Ve-155
42X16
Ve-304
42X16
Ve-154
42X16
Ve-303
56X16
Ve-15742X16
Ve-306
56X16
Ve-148 42X16
Ve-297 56X16
Ve-147 42X16
Ve-296 42X16Ve-146 42X16
Ve-295 56X16
Ve-145 42X16
Ve-294 42X16
Ve-142 42X16 Ve-291 56X16
Ve-143 42X16
Ve-144 42X16
Ve-293 56X16
Ve-149 42X16
Ve-298 42X16
Ve-292 42X16
Ve-132
42X16
Ve-281
56X16
Ve-131
42X16
Ve-280
42X16
Ve-130
42X16
Ve-279
56X16
Ve-129
42X16
Ve-278
42X16
Ve-12642X16
Ve-27556X16
Ve-127
42X16
Ve-276
42X16
Ve-128
42X16
Ve-277
56X16
Ve-134 42X16
Ve-283 56X16
Ve-135 42X16
Ve-284 42X16
Ve-136 42X16
Ve-285 56X16
Ve-137 42X16
Ve-286 42X16
Ve-140 42X16
Ve-289 56X16
Ve-139 42X16
Ve-138 42X16
Ve-287 56X16
Ve-133 42X16
Ve-288 42X16
Ve-11942X16
Ve-12042X16
Ve-26956X16
Ve-12142X16
Ve-27042X16
Ve-12442X16
Ve-27356X16
Ve-12342X16
Ve-27242X16Ve-12242X16
Ve-27156X16
Ve-141 42X16
Ve-290 42X16
Ve-12542X16
Ve-27442X16
Ve-218 15X65
Ve-365 42X13
Ve-217 65X15
Ve-364 42X13
Ve-216 65X15
Ve-215 65x15
Ve-214 65x15
Ve-363 42X13
Ve-362 42X13
Ve-361 42X13
Ve-213 65x15
Ve-360 42x13
Ve-212
65x15
Ve-359
42x13
Ve-211
65x15
Ve-358
42x13
Ve-210
65x15
Ve-357
42x13
Ve-35542x13
Ve-20965x15
Ve-35642x13
Ve-35342x13
Ve-20765x15
Ve-35442x13
Ve-20865x15
Ve-20065x15
Ve-34742x13
Ve-20165x15
Ve-34842x13
Ve-20265x15
Ve-34942x13
Ve-20565x15
Ve-35242x13
Ve-20465x15
Ve-35142x13
Ve-20365x15
Ve-35042x13
Ve-199
65x15
Ve-346
42x13
Ve-198
65x15
Ve-345
42x13
Ve-197 65x15
Ve-344 42x13
Ve-194 65x15
Ve-341 42x13
Ve-195 65x15
Ve-342 42x13
Ve-196 65x15
Ve-343 42x13
Ve-193 65x15
Ve-340 42x13
Ve-26742X16
Ve-26856X16
Ve-20665x15
Ve-282 42X16
Vc-02 40X80
Vc-05 40X80Vc-04 40X80 Vc-06 40X80
Ce-34
40x20
Ce-37
40x20
Vc-01 40X80 Vc-03 40X80
C-78
Ø 40
Vc-0740X50
Vc-0840X50
Vc-0940X50
Vc-1040X50
V-03 30X16
V-04 30X16
V-05 30X16
V-06
30X16
V-0730X16
V-0830X16
V-0930X16
V-1030X16
V-1130X16
V-12
30X16
V-13 30X16
V-14 30X16
V-15 30X16
V-26 30X16
V-25 30X16
V-24
30X16
V-2330X16
V-2230X16
V-2130X16V-2030X16
V-1930X16
V-18
30X16
V-17 30X16
V-16 30X16
T-09
15T-08
15
T-07
15
T-03
15
T-01
15
T-02
15
V-02
30X15
V-01
30X15
T-03
15
T-01
15
T-02
15
V-01
30X15
C-64
UPN 180 + p 2 1/2"
V-67 IPB 180
C-65
UPN 180 + p 2 1/2"
V-68 IPB 180
C-66UPN 180 + p 2 1/2"
V-69 IPB 180
C-67UPN 180 + p 2 1/2"
V-70 IPB 180
C-68UPN 180 + p 2 1/2"
V-71IPB 180
C-69UPN
180
+
p
2
1/2"
V-72IPB
180
C
-70
U
PN
180
+
p
2
1/2"
V-73
IPB
180C-71
UPN
180
+
p
2
1/2"
V-74IPB
180
C-72UPN
180+p21/2"
V-75IPB
180
C-73
UPN180+p21/2"
V-76IPB180
C-74UPN180+p21/2"
V-77IPB180
C-76UPN180+p21/2"
V-79IPB180
C-77
UPN180+p21/2"
V-80IPB180
V-28IPB180
C-25
UPN180+p21/2"
V-29IPB180
C-26UPN180+p21/2"
V-30IPB180
C-29UPN180+p21/2"
C-30
UPN180+p21/2"
V-33IPB180
C-38
UPN 180 + p 2 1/2"
V-41 IPB 180
C-37
UPN 180 + p 2 1/2"
V-40 IPB 180
C-36
UPN 180 + p 2 1/2"
V-39 IPB 180
C-35
UPN 180 + p 2 1/2"V-38IPB 180
C-34
UPN
180
+
p
2
1/2"
V-37IPB
180
C
-33
U
PN
180
+
p
2
1/2"
V-36
IPB
180
C-32UPN
180
+
p
2
1/2"
C-31UPN
180+p21/2"
V-34IPB
180
C-39
UPN 180 + p 2 1/2"
V-42 IPB 180
C-63
UPN 180 + p 2 1/2"
V-66 IPB 180
C-62
UPN 180 + p 2 1/2"
V-65 IPB 180
C-60
UPN 180 + p 2 1/2"
V-63IPB 180
C-59
UPN
180
+
p
2
1/2"
V-62IPB
180
C
-58
U
PN
180
+
p
2
1/2"
V-61
IPB
180
C-57UPN
180
+
p
2
1/2"
V-60IPB
180
C-56UPN180+p21/2"
V-59IPB180
C-55UPN180+p21/2"
V-58IPB180
C-54UPN180+p21/2"
V-57IPB180
V-56IPB180
C-53UPN180+p21/2"
C-52UPN180+p21/2"
V-55IPB180
C-40UPN 180 + p 2 1/2"
V-43 IPB 180
C-41
UPN 180 + p 2 1/2"
V-44 IPB 180
C-43
UPN
180 + p 2 1/2"
V-46 IPB 180
C-44
UPN
180
+
p
2
1/2"
V-47IPB
180
C
-45
U
PN
180
+
p
2
1/2"
V-48
IPB
180
C-46
UPN
180
+
p
2
1/2"
V-49IPB
180
C-47
UPN180+p21/2"V-50IPB180
C-48
UPN180+p21/2"
V-51IPB180
C-49
UPN180+p21/2"
V-52IPB180
C-50UPN180+p21/2"
V-53IPB180
C-51UPN180+p21/2"
V-54IPB180
C-75UPN180+p21/2"
V-78IPB180
V-32IPB180
C-27UPN180+p21/2"C-28UPN180+p21/2"
V-31IPB180
V-35IPB
180
96,85
Notas:
01/ Los muros de mamposteria existente son portantes. Espesor 0.45 m.
02/ Todas las losas existentes del graderio serán reemplazadas por losas
prefabricadas de HºA pretensado, con un ancho constante de 0.60m, altura
constante de 0.16m y largo variable según las distancia entre apoyos.
ESTRUCTURA - S/PLANTA ENTREPISOS
esc. 1:200
S/PLANTA ALTA ACCESO
1
20
4

Ve-2220X9
Ve-2120X9
Ve-2020X9
Ve-1920X9
Ve-1820X9
Ve-1720X9
Ve-1620X9
Ve-1520X9
Ve-2320X9
CAe-13 UPN 100
C
A
B
A
C
B
CAe-09 UPN 100
CAe-08 UPN 100
CAe-07 UPN 100
CAe-10 UPN 100
CAe-11 UPN 100
CAe-12 UPN 100
Ve-12 20X9
Ve-11 20X9
Ve-10 20X9
Ve-09 20X9
Ve-13 20X9
Ve-14 20X9
Ve-08 20X9
CAe-17 UPN 100
CAe-18 UPN 100
CAe-19 UPN 100
CAe-16 UPN 100
CAe-15 UPN 100
CAe-14 UPN 100
Ve-26 20X9
Ve-27 20X9
Ve-28 20X9
Ve-29 20X9
Ve-25 20X9
Ve-24 20X9
Ve-30 20X9
CAe-04 UPN 100
CAe-05 UPN 100
CAe-06 UPN 100
CAe-03 UPN 100
CAe-02 UPN 100
CAe-01 UPN 100
Ve-03
20X9
Ve-04 20X9
Ve-05 20X9
Ve-06 20X9
Ve-02
20X9Ve-01
20X9
Ve-07 20X9
CAe-22 UPN 100
CAe-21 UPN 100
CAe-20 UPN 100
CAe-23 UPN 100
CAe-24 UPN 100
Ve-35
20X9
Ve-34 20X9
Ve-33 20X9
Ve-32 20X9
Ve-36
20X9
Ve-37
20X9
Ve-31 20X9
24 01
02
03
04
05
06
07
08
09
10
11
1213
14
15
16
17
18
19
20
21
22
23
Ce-58
40x20
C-18
2 Ø 60
C-19
2 Ø 60
C-202 Ø 60
C-22
2
Ø
60
C-23
2Ø60
C-24
2Ø60
C-17
2 Ø 60
C-16
2 Ø
60
C-152
Ø
60
C-142Ø60
C-13
2Ø60
C-07
2 Ø 60
C-06
2 Ø 60
C-05
2 Ø 60
C-032
Ø
60
C-022Ø60
C-01
2Ø60
C-082 Ø 60
C-092 Ø
60
C-10
2
Ø
60
C-11
2Ø60
C-12
2Ø60
Ce-3940x20
Ce-4040x20
Ce-41
40x20
C
e-42
40x20
Ce-43
40x20
Ce-48
40x20
Ce-45
40x20
Ce-46
40x20
Ce-47
40x20
Ce-49
40x20
Ce-5040x20
Ce-5140x20
Ce-53
40x20
C
e-54
40x20
Ce-55
40x20
Ce-56
40x20
Ce-57
40x20
Ce-60
40x20
Ce-61
40x20
Ce-09
40x20
Ce-3840x20
Ce-1340x20
Ce-32
40x20
Ce-31
40x20
Ce-30
40x20
Ce-2840x20
C
e-29
40x20
Ce-23
40x20
Ce-2540x20
Ce-2640x20
Ce-24
40x20
Ce-22
40x20
Ce-21
40x20
Ce-20
40x20
Ce-18
40x20
C
e-1740x20
Ce-1640x20
Ce-1540x20
Ce-1440x20
Ce-10
40x20
Ce-33
40x20
Ce-01
25x16
Ce-02
25x16
Ce-0825x16
Ce-0725x16
Ce-05
25x16
Ce-06
25x16
Ce-0425x16
Ce-0325x16
Ce-59
40x20
Ce-1240x20
C-04
2
Ø
60
C-212
Ø
60
Ce-44
40x20
CAe-25 UPN 100
Ce-5240x20 Ce-19
40x20
Ce-2740x20
Ve-90 40X9 Ve-38 40X9
Ve-39 40X9
Ve-40 40X9
Ce-1140x20
Ve-41 40X9
Ve-42 40X9
Ve-43 40X9
Ve-44
40X9
Ve-45
40X9
Ve-46
40X9
Ve-4740X9
Ve-4840X9
Ve-5140X9
Ve-5040X9
Ve-4940X9
Ve-5240X9
Ve-5340X9
Ve-5440X9
Ve-57
40X9
Ve-5640X9
Ve-5540X9
Ve-63 40X9
Ve-62 40X9
Ve-61 40X9
Ve-58
40X9
Ve-59 40X9
Ve-60 40X9
Ve-64 40X9
Ve-65 40X9
Ve-66 40X9
Ve-71
40X9
Ve-7240X9
Ve-67 40X9
Ve-70
40X9
Ve-69 40X9
Ve-68 40X9
Ve-7640X9
Ve-7540X9
Ve-7440X9
Ve-7340X9
Ve-7740X9
Ve-7940X9
Ve-7840X9
Ve-89 40X9
Ve-88 40X9
Ve-87 40X9
Ve-86 40X9
Ve-85 40X9
Ve-84
40X9
Ve-83
40X9
Ve-82
40X9
Ve-8140X9
Ve-8040X9
CERCHA-014400x440,CORDONSUPERIORIPB360,MONTANTESIPBL240,DIAGONALESPLANAS1",CORDONINFERIORIPBL240
CERCHA-03
4400x440,CORDON
SUPERIOR
IPB
360,M
ONTANTES
IPBL
240,DIAGONALES
PLANAS
1",CORDON
INFERIOR
IPBL
240
CERCHA-04
4400x440, CO
RDO
N
SUPERIO
R
IPB
360, M
O
NTANTES
IPBL
240, DIAG
O
NALES
PLANAS
1", CO
RDO
N
INFERIO
R
IPBL
240
CERCHA-05 4400x440, CORDON SUPERIOR IPB 360, MONTANTES IPBL 240, DIAGONALES PLANAS 1", CORDON INFERIOR IPBL 240
CERCHA-09
4400x440, CORDON
SUPERIOR
IPB
360, MONTANTES
IPBL 240, DIAGONALES
PLANAS
1", CORDON
INFERIOR
IPBL 240
CERCHA-10
4400x440,CO
RDO
N
SUPERIO
R
IPB
360,M
O
NTANTES
IPBL
240,DIAG
O
NALES
PLANAS
1",CO
RDO
N
INFERIO
R
IPBL
240
CERCHA-22
4400x440,CORDON
SUPERIOR
IPB
360,M
ONTANTES
IPBL
240,DIAGONALES
PLANAS
1",CORDON
INFERIOR
IPBL
240
CERCHA-21
4400x440, CO
RDO
N
SUPERIO
R
IPB
360, M
O
NTANTES
IPBL
240, DIAG
O
NALES
PLANAS
1", CO
RDO
N
INFERIO
R
IPBL
240
CERCHA-16
4400x440, CORDON
SUPERIOR
IPB
360, MONTANTES
PLANAS
1", CORDON
INFERIOR
IPBL 240
CERCHA-15
4400x440,CO
RDO
N
SUPERIO
R
IPB
360,M
O
NTANTES
IPBL
240,DIAG
O
NALES
PLANAS
1",CO
RDO
N
INFERIO
R
IPBL
240
CORDON SUPERIOR IPB 360, CORDON INFERIOR IPBL 240, DIAGONALES IPBL 240, CORREAS UPN 200/160/120
CO
RDO
N
SUPERIO
R
IPB
360, CO
RDO
N
INFERIO
R
IPBL
240, DIAG
O
NALES
IPBL
240, CO
RREAS
UPN
200/160/120
CORDON
SUPERIOR
IPB
360,CORDON
INFERIOR
IPBL240,DIAGONALES
IPBL240,CORREAS
UPN
200/160/120
CORDONSUPERIORIPB360,CORDONINFERIORIPBL240,DIAGONALESIPBL240,CORREASUPN200/160/120
CO
RDO
N
SUPERIO
R
IPB
360, CO
RDO
N
INFERIO
R
IPBL
240, DIAG
O
NALES
IPBL
240, CO
RREAS
UPN
200/160/120
CORDON
SUPERIOR
IPB
360,CORDON
INFERIOR
IPBL240,DIAGONALES
IPBL240,CORREAS
UPN
200/160/120
CORDON
SUPERIOR
IPB
360, CORDON
INFERIOR
IPBL 240, CORREAS
UPN
200/160/120
CO
RDO
N
SUPERIO
R
IPB
360,CO
RDO
N
INFERIO
R
IPBL
240,DIAG
O
NALES
IPBL
240,CO
RREAS
UPN
200/160/120
CORDON
SUPERIOR
IPB360,CORDON
INFERIOR
IPBL240,DIAGONALESIPBL240,CORREASUPN
200/160/120
CORDON
SUPERIOR
IPB
360, CORDON
INFERIOR
IPBL 240, CORREAS
UPN
200/160/120
CO
RDO
N
SUPERIO
R
IPB
360,CO
RDO
N
INFERIO
R
IPBL
240,DIAG
O
NALES
IPBL
240,CO
RREAS
UPN
200/160/120
CORDON
SUPERIOR
IPB360,CORDON
INFERIOR
IPBL240,DIAGONALESIPBL240,CORREASUPN
200/160/120
Ce-36
40x20
Ce-37
40x20
Ce-35
40x20
Ce-34
40x20
96,85
96,85
ESTRUCTURA - S/PLANTA ALTA
esc. 1:200
1
20
4
Notas:
01/ Los muros de mamposteria existente son portantes. Espesor 0.45 m.

BAÑOS
Considerando una capacidad máxima de 4800 personas
(graderio+arena), y en base a las normativas vigentes, se calcula el
número de artefactos a disponer.
Se determinarán considerando el cincuenta por ciento como hombres y el cincuenta por ciento como
mujeres, de acuerdo con lo siguiente:
Hombres: 1 retrete y 1 lavabo hasta 125, y por cada 100 más o fracción de 100, 1 retrete; 1 lavabo por
cada dos retretes; 1 orinal por cada retrete.
Mujeres: 1 retrete y 1 lavabo hasta 125, y por cada 100 más o fracción de 100, 1 retrete; 1 lavabo por
cada 2 retretes.
2400 Hombres:
primeros 125= 1 retrete + 1 lavabo
restantes 2275 (23 fracciones de 100)= 23 retretes + 11 lavabos
Total= 24 retretes + 12 lavabos
Adoptado: 12 retretes + 12 lavabos + 12 orinales
2400 Mujeres:
primeros 125= 1 retrete + 1 lavabo
restantes 2275 (23 fracciones de 100)= 23 retretes + 11 lavabos
VESTUARIOS
Se dispondrá de un servicio de baños+vestuarios para aquellas personas
que brinden el espectáculo, ya sean deportistas, artistas, etc. Por otro
lado, también se dispondrá de este servicio para el personal empleado.
Para el cálculo se considera un equipo de deportistas integrado por 12
jugadores (situación mas desfavorable) y 20 personas empleadas.
Además las normas vigentes.
Cuando el total de personas no exceda de 5, habrá 1 retrete y 1 lavabo.
5 hasta 10, habrá 1 retrete por sexo y 1 lavabo;
10 hasta 20, habrá 1 retrete por sexo, dos lavabos y 1 orinal.
12 Deportistas:
hasta 5= 1 retrete + 1 lavabo
5 a 10= 1 retretes + 1 lavabo
10 a 20= 1 retretes + 2 lavabos
Adoptado: 3 retretes + 3 lavabos + 6 duchas
10 Empleados hombres:
10 Empleadas mujeres:
RESERVA DE AGUA SANITARIA
Las normas establecen que la capacidad del tanque de reserva se
determine en base al consumo diario, teniendo en cuenta la naturaleza
del edifcio y su forma de alimentación. Por lo tanto:
Oficinas, negocios, depósitos, etc:
provisión por bombeo: baño o toilette 250 l, mingitorio (c/DAM) 150 l, lavatorio, pileta de cocina o
lavar, ducha 100 l.
53 retretes x 250 l= 13250 l de reserva diaria
4 depósitos automáticos de mingitorios x 150 l= 600 l de reserva diaria
36 lavatorios x 100 l= 360 l de reserva diaria
17 duchas x 100 l= 1700 l de reserva diaria
Total reserva diaria= 19150 l
Sector administración (independiente - tanque hidroneumático)
2 baños x 250 l= 500 l de reserva diaria
El suministro al tanque sera con bombeo. Para el tanque de bombeo,
suele establecerse en 1/5 a 1/3 de la capacidad del tanque de reserva, de
modo que adoptando 1/3, queda:
19150 l /3= 6384 litros
Se adoptan 2 tanques AFFINITY 3000 con una capacidad de 3130 l.
c/u. Capacidad total del tanque de bombeo 6260 l.
Capacidad total del tanque de reserva 12890 l. Se unificará con la
reserva contra incendio formando un tanque mixto (ver cálculo servicio
de agua contra incendio). Se adoptan 20 tanques AFFINITY 4000 con
una capacidad de 4000 l c/u. Capacidad total del tanque mixto 80000 l.
BATERIA DE TERMOTANQUES:
Las normas establecen que la capacidad del tanque se determine en
base al consumo en litros por canilla. Por lo tanto:
17 duchas x 20 l= 340 l
Se adoptan 3 termotanques eléctricos Rheem TEPC 125 con una
capacidad de 125 l. c/u. Capacidad total de bateria de termotanques
375 l.
DESAGUES PLUVIALES
Considerando las superficies de techos nuevos, se establece el diámetro
de los caños de lluvia a adoptar
Para techos planos, con pendientes hasta 5%, cada caño de Ø 110 desagüa una superficie máxima
de 300 m2
, medidas en proyección horizontal.
Techo esp. polivalentes: 7000 m2
/300m2
= 23 caños de lluvia de Ø 110
Techo administración: 120 m2
/300m2
= 1 caño de lluvia de Ø 110
Por otro lado, para los techos existentes
Para techos inclinados, cada caño de Ø 110 desagüa una superficie máxima de 220 m2
, medidas en
proyección horizontal.
Techo noreste: 80 m2
/220m2
Techo sureste: 80 m2
/220m2
Techo sur: 170 m2
/220m2
Techo suroeste: 80 m2
/220m2
Techo noroeste: 80 m2
/220m2
Para el cálculo de los conductales, se supone que trabajan a sección
llena, con una pendiente del 1%, sometidos a una intensidad de lluvia de
1 mm/minuto. De esta forma
Sup. total de techos= 7610 m2
m3
por minuto: 7610 m2
x 0.001 m/min= 7.61 m3
/min
litros por minuto: 7610 l/min
litros por segundo: 127 l/seg
Con una pendiente de 1%, un caño de Ø 110 tiene un caudal (a sección
llena) de 7.093 l/seg. Por lo tanto:
Conductales necesarios: 127 l/seg / 7.093 l/seg= 18
Se adoptan 25 conductales de Ø 110, con un caudal de 5.08 l/seg c/u,
a una pendiente del 1%
CONDICIONES GENERALES
40
09.03/ SERVICIO SANITARIO

RECOLECCIÓN DE AGUAS DE LLUVIA
El agua procedente de las lluvias es un agua pura. Por lo tanto se recoge
y utiliza en el servicio sanitario que no requiere agua potable como el
wc, mingitorios, lavabos y duchas (en aquellos locales que sea necesaria
agua potable para consumo -oficinas/cafeteria- se suministrará mediante
dispensers frio-calor). Esto se hará en combinación con agua proveniente
desde la red, ya que si no se cuenta con agua meteórica, la red abaster-
cera al edificio para su correcto funcionamiento.
Con este sistema de provision se genera ahorro de recursos energéti-
cos (potabilización, desanilización, transporte) y medioambientales
(cuidado de reservas de agua potable) de por vida.
Se contará con un tanque cisterna de una capacidad aproximada a la
reserva diaria para el servicio sanitario, 19000 l. El agua de lluvia será
servida a través de 5 caños pluviales de Ø 110, con un caudal de 5.08
l/seg c/u, por lo que el tanque se llenará en 15 minutos (con lluvias
normales de 1 mm/min). Antes de ingresar al tanque, el agua meteórica es
filtrada, atravesando en primer instancia una reja filtrante de acero inoxi-
dable, y luego una malla filtrante de 0.75 mm.
AGUA CALIENTE MEDIANTE ENERGIA SOLAR TÉRMICA
Se aplica un sistema indirecto o cerrado, donde el agua de los colecto-
res (capta la energia solar y la transfiere al agua que circula por los
mismos) circula separada del agua de consumo sanitario. Esta última se
calienta en forma indirecta dentro de un tanque de almacenamiento, por
transmisión del calor a través de un serpentin, del agua que circula por el
circuito del colector solar. Este sistema se complementa con una bateria
de termotanques eléctricos que funcionan de apoyo para cuando la
temperatura el agua calentada, mediante el sistema solar, no alcance los
niveles de consumo sanitario (60 ºC promedio).
La superficie del colector se calcula de la siguiente manera:
S= Cd.(ts-te) / It.ŋ
Donde: S (superficie del colector - m2
) / Cd (consumo diario - l/d) / ts (temperatura de salida del agua
caliente del tanque: 50 ºC) / te (temperatura de entrada del agua fria: 10 ºC) / It (intensidad de
radiación diaria) / ŋ (rendimiento: 50%)
S= 340x(50-10) / 2840x0.50
S= 10 m2
Se establece un área de colección de 16 m2
, equivalente a 8 colecto-
res solares planos de 2x1 m.
La capacidad del tanque de almacenamiento será igual que la necesaria
para la bateria de termotanques: 375 l.
Se opta por colocar un tanque acumulador Ariston BS2S 400 de doble
serpentin, con una capacidad de 380 l.
41
VÁLVULA DE
RETENCIÓN
TANQUE DE
EXPANSIÓN
VÁLVULA DE
DESAIRE
TANQUE DE
ALMACENAMIENTO
SALIDA
AGUA CALIENTE
A T.C.E.
ENTRADA
AGUA FRIA
DESDE T.R.
BOMBA
CIRCULADORA
CONEX. A Bo.
CON INTERRUPTOR
AUTOMATICO
DESAGUE
PLUVIAL
TANQUE CISTERNA
FILTRO A CORDÓN
VEREDA
AGUA FILTRADA
A T. CISTERNA
DESBORDE A FILTRO

PUERTATRAMPA
ACCESOAS.M.
C
B
A
C
B
24 01
02
03
04
05
06
07
08
09
10
11
1213
14
15
16
17
18
19
20
21
22
23
+ 0.20
+ 0.00
+ 0.20
+ 0.10
+ 0.10
+ 0.10 + 0.10
+ 0.10
AF
-ENTERRADA
AF
-ENTERRADA
AF
-ENTERRADA
AF
-ENTERRADA
3
S.A.F.
a baño
CLL C.PP.CR.
Ø110
18
1
B.A.F.
a T.Bo.
CONEXIONDEAGUACORRIENTE
LLPGRAL
LLP-CS
RUPTORDEVACIOh:2.50m
1
B.A.C.
a T.C.E
2
B.A.LL.
a T.Bo.
1
S.A.F.
a T.R
S.A.C.a vestuario
2
S.A.C.
a vestuario
3
5
B.A.F.
a vestuario
1
C.LL. C.PP.CRØ 1104
B.A.F.
a vestuario
3
B.A.F.
a vestuario
AF/AC-ENTERRADA
TANQUECISTERNA(enterrado)
Capacidad19000l.conex.pluvial5CLL.C.PP.CRØ110
interruptorautomatico(conex.abombas)
tapadeacceso60x60cm.
LL.P-C.V.
FILTRO
rejafiltrantedeaceroinoxidable
mallafiltrantede0.75mm.
desborde5CLL.C.PP.CRØ110
1 Du.
1 D.L.I.B.
1 I.P.
1 Lav.
2 LL.P.
1 P.P.A. Ø63
1 B.D.T. 20X20
6 Du.
3 D.L.I.B.
3 I.P.
2 Lav.
3 LL.P.
2 P.P.A Ø110
1 P.P.A. Ø63
1 B.A.T.Ø110
1
S.A.C.
a vestuario
1 D.L.I.S
1 I.P.1 Lav.1 LL.P.
1 P.P.A
Ø110
A.LL.ENTERRADA
5C.PP.CR.Ø110ACORDONVEREDA
B.D.T70X30
2
C.LL. C.PP.CRØ 110
B.D.T30X30
8
B.A.F.
a
baño
7
B.A.F.
a
baño
6
B.A.F.
a enfermeria
3CLL. C.PP. CR.
Ø110
5C.PP.CR.Ø110A
CORDÓN
VEREDA
B.D.T
70X30
5
4
CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
B.D.T
30X30
7
6
CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
B.D.T 30X30
8
CLL.C.PP.CR.
Ø110
B.D.T 30X30
9
CLL.C.PP.CR.
Ø110
B.D.T 30X30
10
11CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
B.D.T 30X30
12
13CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
B.D.T
30X30
12
14
CLL. C.PP. CR.
Ø110
B.A.F.
a
cafeteria
11
B.A.F.
a
T.C.E
5
C.PP.CR.Ø
110
A
CO
RDÓ
N
VEREDA
B.D.T
70X30
9
10
B.A.F.
a
baño
B.A.F.
a
baño
1
D.L.I.S
1
I.P.
2
Lav.
1
T.C.E.
6
LL.P.
2
P.P.A
Ø63
15
CLL. C.PP. CR.
Ø110
B.D.T30X30
16
17
CLL. C.PP. CR.
Ø110
CLL. C.PP. CR.
Ø110
B.D.T30X30
19
20
CLL. C.PP. CR.Ø110
CLL. C.PP. CR.Ø110
CONEXIONDEAGUACORRIENTE
LLPGRAL
LLP-CS
RUPTORDEVACIOh:2.50m
13
B.A.F
a cisterna
2
S.A.F.
a baño
B.D.T30X30
B.D.T30X30
21CLL. C.PP. CR.
Ø110
B.D.T30X30
22
CLL. C.PP. CR.
Ø110
5
C.PP.CR.Ø
110
A
CO
RDÓ
N
VEREDA
B.D.T
70X30
14
15
32
31
CLL.C.PP.CR.
Ø110CLL.C.PP.CR.
Ø110
B.D.T
30X30
30
29CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
B.D.T 30X30
28
CLL.C.PP.CR.
Ø110
B.D.T 30X30
27
CLL.C.PP.CR.
Ø110
B.D.T 30X30
25
26
CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
B.D.T 30X30
23
24
CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
B.D.T
30X30
17
16
18
B.A.F.
a vestuario
33
CLL. C.PP. CR.
Ø110
5C.PP.CR.Ø110A
CORDÓN
VEREDA
B.D.T
70X30
19
B.A.F.
a vestuario
CANALÓN PERIMETRAL TAPADO
HºA - 30X40
34
C.LL. C.PP.CR
Ø 110
B.D.T30X30
B.D.T30X30
35
C.LL.C.PP.CR
Ø110
B.A.F.
a
baño
B.A.F.
a
baño
9
D.L.I.B.
1
D.L.I.S.
10
I.P.
1
D.A.M
º
3
M
º
7
Lav.
3
LL.P.
3
P.P.A.Ø110
1
P.P.A.Ø63
C
.PP.C
R
. Ø
110
C
.PP.C
R
. Ø
110
A
C
O
LEC
TO
R
A
C
.I. 60X60
9 D.L.I.B.
1 D.L.I.S.
10 I.P.
1 D.A.Mº
3 Mº
7 Lav.
3 LL.P.
3 P.P.A. Ø110
1 P.P.A. Ø63
C.PP.CR.Ø
110
C.PP.CR.Ø
110
A
CO
LECTO
RA
C.I.60X60
5
C
.V.
Ø
110
B.A.F.
a
baño
B.A.F.
a
baño
9
D.L.I.B.
1
D.L.I.S.
10
I.P.
1
D.A.M
º3
M
º
7
Lav.
3
LL.P.
3
P.P.A.Ø110
1
P.P.A.Ø63
2
C.V.Ø110
C.PP.CR. Ø
110
A
CO
LECTO
RA
C.I. 60X60
C.PP.CR. Ø
110
C.PP.CR.Ø
110
C.PP.CR.Ø
110
A
CO
LECTO
RA
C.I.60X60
1
C
.V.
Ø
110
9 D.L.I.B.
1 D.L.I.S.
10 I.P.
1 D.A.Mº
3 Mº7 Lav.3 LL.P.
3 P.P.A. Ø110
1 P.P.A. Ø63
C.PP.CR.Ø110ACOLECTORAC.I.60X60
6
C.V
Ø110
6 Du.
3 D.L.I.B.3 I.P.
2 Lav.
3 LL.P.
2 P.P.A Ø1101 P.P.A. Ø63
C.PP.CR.Ø110
4
C.V.
Ø110
3
C.D.V
Ø110
C.PP.CR.Ø110ACOLECTORAC.I.60X60
INST. SANITARIA - PLANTA BAJA
esc. 1:200
1
20
4

ACCESO
PLATATECNICA
SOLO
PERSONALDESERVICIO
24 01
02
03
04
05
06
07
08
09
10
11
1213
14
15
16
17
18
19
20
21
22
23
C
A
B
A
C
B
+ 13.96
CUBIERTA ASFÁLTICA
PROTEGIDA CON GRAVA
PENDIENTE 2%
CLL C.PP.CR.
Ø110
18
1
B.A.C.
a T.C.E
1
S.A.F.
a T.R
5
B.A.F.
a vestuario
1
C.LL. C.PP.CRØ 1104
B.A.F.
a vestuario
3
B.A.F.
a vestuario
2
C.LL. C.PP.CRØ 110
8
B.A.F.
a
baño
7
B.A.F.
a
baño
6
B.A.F.
a enfermeria
3CLL. C.PP. CR.
Ø110
5
4
C
LL.C
.PP.C
R
.
Ø
110
C
LL.C
.PP.C
R
.
Ø
110
7
6
CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
8
CLL.C.PP.CR.
Ø110
9
CLL.C.PP.CR.
Ø110
10
11
CLL.C.PP.CR.Ø110
CLL.C.PP.CR.Ø110
12
13
CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
12
14
CLL. C.PP. CR.
Ø110
B.A.F.
a
cafeteria
11
B.A.F.
a
T.C.E
9
10
B.A.F.
a
baño
B.A.F.
a
baño
15
CLL. C.PP. CR.
Ø110
16
17
CLL. C.PP. CR.
Ø110
CLL. C.PP. CR.
Ø110
19
20
CLL. C.PP. CR.Ø110
CLL. C.PP. CR.Ø110
21CLL. C.PP. CR.
Ø110
22
CLL. C.PP. CR.
Ø110
14
15
B.A.F.
a
baño
B.A.F.
a
baño
28
CLL.C.PP.CR.
Ø110
27
CLL.C.PP.CR.
Ø110
17
B.A.F.
a
baño
16
B.A.F.
a
baño
18
B.A.F.
a vestuario
33
CLL. C.PP. CR.
Ø110
19
B.A.F.
a vestuario
CAÑERIA PERIMETRAL SUSPENDIDA
CONEXIÓN ENTRE TANQUES
E.LL. 30X30
32
31
C
LL.C
.PP.C
R
.
Ø
110
C
LL.C
.PP.C
R
.
Ø
110
30
29CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
25
26
CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
23
24
CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
TANQUEDERESERVAMIXTA
Capacidad(parcial)16000l.(4Affinity4000/4000l.c/u)
interruptorautomatico(conex.electrobomba)
conexiónentretanques(20tanques=80000l.)
conexiónincendio(B.I.)-LLP-V.R.
sifónparagarantizarreservadeincendio
colector
4V.L.-10LL.P-4C.V.
TANQUEDEALMACENAMIENTODOBLESERPENTIN
Capacidad380l.(AristonBS2S400dobleserpentin)
Bombarecirculadora
V.R.-3LL.P.
4
S.A.C.a colectores
2
B.A.C.a T.acumulador
TANQUE
DE
RESERVA
M
IXTA
Capacidad
(parcial)16000
l.(4
Affinity4000
/4000
l.c/u)
conexión
entre
tanques(20
tanques=
80000
l.)
conexión
incendio
(B.I.)-LLP
-V.R.
sifón
para
garantizarreserva
de
incendio
colector
4
V.L.-4
LL.P
-4
C.V.
TANQ
UE
DE
RESERVA
M
IXTA
Capacidad
(parcial)16000
l.(4
Affinity
4000
/4000
l.c/u)
conexión
entre
tanques
(20
tanques
=
80000
l.)
conexión
incendio
(B.I.)-LLP
-V.R.
sifón
para
garantizarreserva
de
incendio
colector
4
V.L.-5
LL.P
-4
C.V.
TANQUE
DE
RESERVA
M
IXTA
Capacidad
(parcial)16000
l.(4
Affinity4000
/4000
l.c/u)
conexión
entre
tanques(20
tanques=
80000
l.)
conexión
incendio
(B.I.)-LLP
-V.R.
sifón
para
garantizarreserva
de
incendio
colector
4
V.L.-5
LL.P
-4
C.V.
TANQ
UE
DE
RESERVA
M
IXTA
Capacidad
(parcial)16000
l.(4
Affinity
4000
/4000
l.c/u)
conexión
entre
tanques
(20
tanques
=
80000
l.)
conexión
incendio
(B.I.)-LLP
-V.R.
sifón
para
garantizarreserva
de
incendio
colector
4
V.L.-3
LL.P
-4
C.V.
C.PP.CR.Ø110SUSPENDIDO
C.PP.CR.Ø110
SUSPENDIDO
C.PP.CR. Ø
110
SUSPENDIDO
C.PP.CR. Ø110 SUSPENDIDO
C.PP.CR.Ø
110
SUSPENDIDO
C.PP.CR.Ø110
SUSPENDIDO
C.PP.CR. Ø
110
SUSPENDIDO
C.PP.CR.Ø
110
SUSPENDIDO
34
C.LL. C.PP.CR
Ø 110
35
C.LL.C.PP.CR
Ø110
3
C.D.V
Ø110
4
C.V.
Ø
110
5
C
.V.
Ø
110
2
C.V.Ø110
1
C
.V.
Ø
110
6
C.V
Ø110
INST. SANITARIA - PLANTA TÉCNICA
esc. 1:200
1
20
4

24 01
02
03
04
05
06
07
08
09
10
11
1213
14
15
16
17
18
19
20
21
22
23
C
A
B
A
C
B
CANALETA DE DESGUE
ZINC 20X30
CUBIERTA TIPO "DECK"
PENDIENTE 1%
CUBIERTA DE VIDRIO
PENDIENTE 1%
1
C.LL. C.PP.CRØ 110
2
C.LL. C.PP.CRØ 110
3CLL. C.PP. CR.
Ø110
5
4
C
LL.C
.PP.C
R
.
Ø
110
C
LL.C
.PP.C
R
.
Ø
110
7
6
CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
8
CLL.C.PP.CR.
Ø110
9
CLL.C.PP.CR.
Ø110
10
11
CLL.C.PP.CR.Ø110
CLL.C.PP.CR.Ø110
12
13
CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
14
CLL. C.PP. CR.
Ø110
15
CLL. C.PP. CR.
Ø110
16
17
CLL. C.PP. CR.
Ø110
CLL. C.PP. CR.
Ø110
19
20
CLL. C.PP. CR.Ø110
CLL. C.PP. CR.Ø110
21CLL. C.PP. CR.
Ø110
22
CLL. C.PP. CR.
Ø110
28
CLL.C.PP.CR.
Ø110
27
CLL.C.PP.CR.
Ø110
33
CLL. C.PP. CR.
Ø110
32
31
C
LL.C
.PP.C
R
.
Ø
110
C
LL.C
.PP.C
R
.
Ø
110
30
29CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
25
26
CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
23
24
CLL.C.PP.CR.
Ø110
CLL.C.PP.CR.
Ø110
34
C.LL. C.PP.CR
Ø 110
35
C.LL.C.PP.CR
Ø110
C.PP.CR.Ø110
SUSPENDIDO
C.PP.CR. Ø
110
SUSPENDIDO
C.PP.CR.Ø
110
SUSPENDIDO
C.PP.CR.Ø110
SUSPENDIDO
C.PP.CR. Ø
110
SUSPENDIDO
C.PP.CR.Ø
110
SUSPENDIDO
CANALETA DE DESGUE
ZINC 20X30
CANALETA DE DESGUE
ZINC 20X30
CUBIERTA DE CHAPA
GALVANIZADA
PENDIENTE 15%
CANALETA DE DESGUE
ZINC 10X10
CUBIERTADECHAPAGALVANIZADA
PENDIENTE15%
CANALETADEDESGUE
ZINC10X10
CUBIERTA
DE
CHAPA
GALVANIZADA
PENDIENTE
15%
CANALETA
DE
DESGUE
ZINC
10X10
CUBIERTA
DE
CHAPA
GALVANIZADA
PENDIENTE
15%
CANALETA
DE
DESGUE
ZINC
10X10
CANALETADEDESGUE
ZINC10X10
CUBIERTADECHAPAGALVANIZADA
PENDIENTE15%
4
S.A.C.a colectores
2
B.A.C.a T.acumulador
COLECTORESSOLARES8colectoressolaresplanosde2x1m.áreadecolección16m²
ángulodeinclinación31.5º
desviacióndeorientaciónnorte20º(máximoaceptable)
conectadosatanqueacumuladorsistemaindirectoocerrado
4
C.V.
Ø
110
5
C
.V.
Ø
110
2
C.V.Ø110
1
C
.V.
Ø
110
6
C.V
Ø110
INST. SANITARIA - PLANTA TECHOS
esc. 1:200
1
20
4

- 3.22
TANQUE DE BOMBEO
Capacidad 6260 l. (2 Affinity 3000 / 3130 l. c/u)
flotante (conex. agua corriente)
interruptor automatico (conex. agua meteórica)
colector
2 V.L. - 4 LL.P - 2 C.V.
2 ELECTROBOMBAS (bombeo de T.Bo a T.R.)
2 V.R. - 4 LL.P.
2 ELECTROBOMBAS (bombeo de T.Cisterna a T.Bo)
2 V.R. - 4 LL.P.
BATERIA DE TERMOTANQUES ELECTRICOS
(alimentados por tanque acumulador / colectores solares)
Capacidad 375 l. (3 Rheem TEPC 125 / 125 l. c/u)
8 LL.P.
1
B.A.F.
a T.Bo.
1
B.A.C.
a T.C.E
2
B.A.LL.
a T.Bo.
1
S.A.F.
a T.R
S.A.C.a vestuario
2
S.A.C.
a vestuario
3
1
S.A.C.
a vestuario
18
B.A.F.
a vestuario
19
B.A.F.
a vestuario
4 Du.
4 D.L.I.B.
4 I.P.
4 Lav.
4 LL.P.
1 P.P.A Ø110
3 P.P.A Ø63
24 01
02
03
23
C.PP.CR. Ø 110 SUSPENDIDO
B.A.T. 20X20
C.I. 60X60
P. Bom. y Bo.
- 2.40
3
S.A.F.
a baño
13
B.A.F
a cisterna
2
S.A.F.
a baño
13
TANQUE CISTERNA
Capacidad 500 l. (Affinity 500 / 500 l)
flotante (conex. agua corriente)
interruptor automatico (conex. hidroneumático)
colector
1 V.L. - 2 LL.P - 1 C.V.
EQUIPO HIDRONEUMÁTICO
tanque vertical de 76 l.
bomba 0.5 HP
colector
1 V.L. - 2 LL.P
1213
A
+ 6.20
3
S.A.F.
a baño
CLL C.PP.CR.
Ø110
18
3
C.D.V
Ø110
CLL C.PP.CR.
Ø110
16
CLL C.PP.CR.
Ø110
17
CLL C.PP.CR.
Ø110
20
CLL C.PP.CR.
Ø110
19
2 D.L.I.S
2 I.P.
2 Lav
2 LL.P.
2 P.P.A. Ø63
2
S.A.F.
a baño
INST. SANITARIA - PLANTA OFICINAS
esc. 1:200
45
1
20
4
INST. SANITARIA - PLANTA SS. ACCESO
esc. 1:200
1
20
4
INST. SANITARIA - PLANTA SS. SERVICIOS
esc. 1:200
1
20
4

SERVICIO DE AGUA CONTRA INCENDIO
Dadas las actividades que se desarrollarán en el edificio, las normativas
exigen el cumplimiento de diferentes “condiciones de extinción”. Entre
ellas se encuentra el “servicio de agua contra incendio”, que solicita la
instalación de bocas de incendio, y un tanque de almacenamiento de
agua para dicho fin.
El numero de bocas de incendio será el siguiente:
b= P/45
Donde: b (numero de bocas de incendio) / P (perímetro - m) / 45 (factor constante)
Planta Subsuelo: b=103/45 bocas de incendio=2
Planta Baja: b=350/45 bocas de incendio=8
Planta Entrepisos: b=164/45 bocas de incendio=5
Planta Alta: b=350/45 bocas de incendio=8
En cuanto al tanque de almacenamiento, se opta por un sistema mixto,
donde en un mismo tanque se cuenta con el agua necesaria para el
servicio de incendio y la reserva para uso sanitario. Se logra mediante ello
una reducción de costos y a la vez evita el problema de que el agua se
mantenga estática dentro del tanque, lo que podría deteriorarla.
Se establece que la capacidad mínima de agua para el servicio contra
incendio será:
10 litros por m2
de superficie de piso cubierta, hasta 10000 m2
, con un mínimo de 10 m3
y un máximo
de 40m3
. Cuando se exeda los 10000 m2
, se debe aumentar la reserva en proporción de 4 litros por
m2
hasta totalizar una capacidad tope de 80 m3
.
Por las actividades a desarrollar, se debe incrementar la capacidad un 25%
Planta Subsuelo: 483 m2
Planta Baja: 7599 m2
Planta Entrepisos: 232 m2
Planta Alta: 5570 m2
---------------------------------------------------------------------
Total: 13884 m2
para los primeros 10000 m2
= 40m3
para los restantes 3884 m2
= 3884 m2
x 4 l/m2
= 16 m3
Reserva total mínima= (40m3
+16m3
)x1.25
Reserva total mínima= 70 m3
La capacidad mínima del tanque unificado se establece de la siguiente
manera:
V=V1+0.5V2
Donde: V (capacidad mínima del tanque - m3
) / V1 (capacidad mínima requerida para el destino mas
exigente - m3
) / V2 (capacidad requerida para el destino menos exigente - m3
)
V=70 m3
+0.5 x 13 m3
V=77 m3
La capacidad mínima del tanque mixto será de 77 m3
Se adoptan 20 tanques AFFINITY 4000 con una capacidad de 4000 l.
c/u. Capacidad total del tanque mixto 80000 l.
MATAFUEGOS
Se calcula a razón de 1 matafuego cada 200 m2
, como mínimo.
Por las actividades a desarrollar, serán de tipo POLVO (5 kg) y CO2 (10
Kg)
Planta Subsuelo: 483 m2
/200=2 nº matafuegos adoptado=5
Planta Baja: 7599 m2
Planta Entrepisos: 232 m2
Planta Alta: 5570 m2
MEDIOS DE SALIDA
Considerando una capacidad máxima de 3600 personas sentadas, en
graderio, se calcula el número de unidades de ancho de salida, y luego el
ancho mínimo acumulado de los medios de escape.
n= N/100
Donde: n (unidades de ancho de salida) / N (número total de personas a ser evacuadas) / 100 (factor
constante, si se considera un promedio de evacución de 40 personas por minuto por unidad de ancho
de salida)
n= 3600/100
numero de unidades de ancho de salida= 36
El ancho mínimo acumulado de los medios de escape será:
para los dos primeros a.m.= n x 0.55 m
para los restanes a.m.= n x 0.45 m
Donde: a.m. (ancho mínimo de los medios de escape) / n (unidades de ancho de salida) / 0.55 (factor
constante) / 0.45 (factor constante)
a.m= (2x0.55 m)+(34x0.45)
a.m= 16.40 m.
La cantidad de medios de escape se determina considerando las distan-
cias máximas de libre trayectoria a los mismos (30 m. en planta baja y
pisos altos, 15 m. en subsuelos).
Teniendo en cuenta este requisito, se proyectan 14 medios de escape.
El ancho acumulado total de estos es de 26.60 m. superando amplia-
mente los 16.40 m. exigidos. Además, en forma individual, todos
superan el 1.10 m. establecido como ancho mínimo.
Cabe aclarar que las escaleras necesarias para el edificio no deben
conformar caja de escalera con muros de separacion resistentes al fuego
(FR60 o más) dado que la edificación no alcanza los dos pisos altos (los
entrepisos no se consideran para el calculo).
CONDICIONES GENERALES
46
09.04/ PROTECCIÓN Y EXTINCIÓN DE INCENDIO

AC
CE
SO
PL
AT
ATE
CN
ICA
SO
LO
PE
RS
ON
AL
DE
SE
RV
ICI
O
01 02
03
04
05
06
07
08
09
10
11
12
1314
15
16
17
18
19
20
21
22
23
24
C
A
B
A
C
B
+ 9.88
+ 9.88 + 9.88
+ 9.88
+ 9.68
+ 2.68
+ 0.20
+ 9.88
+ 18.75
+ 20.82
+/- 0.00
plaza publica
+ 2.70
gradas
+ 4.90
entrepisos
+ 9.98
gradas
envolvente
2
40
8
1
20
4
PLANTA ALTA / PUNTOS CRÍTICOS
esc. 1:400
libre trayectoria 30 m.
libretrayectoria25m.
CORTE B-B PARCIAL
esc. 1:200

PRINCIPIOS BÁSICOS
48
09.05./ SUSTENTABILIDAD
El proyecto aborda la variable sustentable teniendo en cuenta los
principios básicos de evaluación LEED-EB “Leadership in Energy &
Environmental Desing - Existing Buildings” (Liderazgo en Energia y
Diseño Ambiental - Edificios Existentes). De esta forma, se buscan
alcanzar los objetivos planteados para el proyecto, con soluciones que
promueven la protección del medio ambiente, usuarios y recursos.
1/ SITIOS SUSTENTABLES
El proyecto recupera un sector degradado de Colonia del Sacramen-
to. Además, en este proceso de transformación, se preservan las
condiciones de valor natural y paisajistico del sitio.
2/ EFICIENCIA EN EL USO DEL AGUA
Las aguas de lluvia se recogen y utilizan en el servicio sanitario que
no requiere agua potable como el wc, mingitorios, lavabos y duchas (en
aquellos locales que sea necesaria agua potable para consumo
-oficinas/cafeteria- se suministrará mediante dispensers frio-calor). Esto se
hará en combinación con agua proveniente desde la red, ya que si no se
cuenta con agua meteórica, la red abastercera al edificio para su correcto
funcionamiento. Con este sistema de provision se genera ahorro de
recursos energéticos (potabilización, desanilización, transporte) y
medioambientales (cuidado de reservas de agua potable) de por vida.
3/ ENERGÍA Y ATMÓSFERA
Se emplean sistemas de acondicionamiento pasivo para alcanzar los
niveles de confort. En épocas cálidas, por un lado ventilaciones
cruzas y corrientes convectivas en fachada para refrescamiento, y
por otro, una doble piel compuesta de mamposteria existente y piel de
vidrio seriligrafiado y unas lamas en el techo vidriado, garantizan el
control solar. En épocas frias, grandes superficies vidriadas que
permiten obtener una importante ganancia directa de energía térmica.
Estas superficies vidriadas, de tipo DVH (menor transmitancia térmica
que vidriados convencionales), permiten alcanzar los niveles de
luminosidad adecuados y en forma natural para todos los espacios.
Los vidrios seriligrafiados y lamas (en el techo) evitan el deslumbra-
miento.
La energía utilizada para calentar el agua es de tipo solar térmica.
Se aplica un sistema indirecto o cerrado, donde el agua de los colecto-
res (capta la energia solar y la transfiere al agua que circula por los
mismos) circula separada del agua de consumo sanitario. Esta última se
calienta en forma indirecta dentro de un tanque de almacenamiento, por
transmisión del calor a través de un serpentin, del agua que circula por el
circuito del colector solar. Este sistema se complementa con una bateria
de termotanques eléctricos que funcionan de apoyo para cuando la
temperatura el agua calentada, mediante el sistema solar, no alcance los
niveles de consumo sanitario (60 ºC promedio).
Los ascensores aplicados en el proyecto son de tipo hidráulico, y
además, de uso exclusivo para discapacitados.
4/ MATERIALES Y RECURSOS
La intervención tiene como objetivo la re-habilitación de la Antigua
Plaza de Toros con la adapatación de sus espacios a otros usos. Por
lo tanto, se reduce del impacto ambiental a través del empleo de los
recursos constructivos existentes.
5./ CALIDAD DEL AIRE INTERIOR
Se busca la conexión visual del interior con el exterior desde todos
los espacios que lo ameritan.
Las ventilaciones son principalmente naturales y la iluminación de
igual índole.
VÁLVULA DE
RETENCIÓN
TANQUE DE
EXPANSIÓN
VÁLVULA DE
DESAIRE
TANQUE DE
ALMACENAMIENTO
SALIDA
AGUA CALIENTE
A T.C.E.
ENTRADA
AGUA FRIA
DESDE T.R.
BOMBA
CIRCULADORA
CONEX. A Bo.
CON INTERRUPTOR
AUTOMATICO
DESAGUE
PLUVIAL
TANQUE CISTERNA
FILTRO A CORDÓN
VEREDA
AGUA FILTRADA
A T. CISTERNA
DESBORDE A FILTRO

VENTILIACIÓN CRUZADA
Se aprovechanlos los vientos predominantes del este (verano-otoño-
invierno) y noreste (primavera) para ventilar el edificio en forma natural,
por diferencias de presión.
CONTROL SOLAR
La mampostería existente junto a seriligrafias en vidrios, se encargan
de la protección solar sobre la piel de cierre vertical.
En el lucernario, ubicado sobre la Arena, lamas o parasoles controlan la
incidencia solar.
ILUMINACIÓN NATURAL
Todos los espacios alcanzan los niveles adecuados de luminosidad en
forma natural. Los vidrios seriligrafiados y lamas (en el techo) evitan el
deslumbramiento.

PERSPECTIVAS GENERALES
52
el conjunto/ plaza pública + centro de eventos
antesala/ la plaza pública
intervención/ contraste con respeto
09.06./ IMAGENES DEL PROYECTO

El proyecto busca transformar la situación actual,
recuperar el sector, su carga simbólica,
re-habilitar y re-funcionalizar la Antigua Plaza de
Toros. Valiéndose del encanto de lo existente se
suma un nuevo uso -Centro de Eventos- que impulsa
el desarrollo social, cultural y económico del sitio.
La idea básica es no tocar la arquitectura existente.
Re-hacer un bien desaparecido equivale a falsificar un
documento. Por lo tanto, se introducen los servicios
necesarios en base a una infiltración ajena,
evidentemente autónoma y contemporánea.
arena/ el gran espacio polivalente
salas de usos múltiples/ actividades complementariashall de acceso/ recibidor del público
53

Implantación
1 2 3
Compromiso
con el entorno
Sustentabilidad
Diseño constructivoDiseño instalaciones
Diseño estructural
Estructura
morfológica
Estructura funcional
Considerando las diferentes variables y el desarrollo de las mismas,
realizo una evaluación personal del proyecto.
Considero que el resultado es aceptable, y que siempre se puede seguir
mejorando.
GRÁFICO DE EVALUACIÓN
52
10./ PUNTUACIÓN DEL PROYECTO

Desde que gozo y hago uso de la razón, recuerdo decir “cuando sea
grande, quiero ser arquitecto...” Creo que esto se debía a mi pasión por la
expresión a través del dibujo y cierto conocimiento de la relación entre
éste y el oficio del arquitecto, gracias al hermano de mi padre a quien
observaba dibujar largas horas cuando alguien le decía “quiero que me
hagas la casa”...
Hoy, con 24 años de edad, estoy en la instancia final de aquel sueño que
tenia de niño... Tras cinco años y medio de formación universitaria en la
Facultad de Arquitectura, Diseño, Arte y Urbanismo de la Universidad
de Morón; la participación en tres concursos internacionales (CLEFA ‘09 -
HOLCIM Awards ‘11 - CLEFA ’12) ganando uno de ellos en el año 2009; y
dos a nivel nacional (La Manzana de las Luces y su entorno ‘11 y Primer
Premio Nacional de Arquitectura y Diseño Urbano Sustentable ’12)
también ganando uno de ellos en el año 2012 ; tres años y medio de
labores en el Departamento de Obras Particulares de la Municipalidad de
Morón; y varios proyectos en forma independiente de los cuales uno, el
primero, se a materializado bajo mi dirección (CASA 3R); puedo decir que
aquella visión que tenia de niño era incompleta, la arquitectura no es solo
expresión, pero tampoco es solo una herramienta de opinión, ruptura,
innovación, creatividad, idea construida, creación de espacios propicios...
creo que la arquitectura va mas allá de todo esto, creo que la arquitectu-
ra es una forma de vida, y está muy lejos de ser un oficio.
53
EN BASE A LOS CONOCIMIENTOS ADQUIRIDOS
11./ REFLEXIÓN SOBRE ARQUITECTURA

Piñol leandro

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Piñol leandro

Más de arquitecturapfi

Último

Piñol leandro
