2. 2012
PFI
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E
Morón es uno de los 134 municipios que integran la provincia de Buenos Aires.
Está ubicado en el centro del Área Metropolitana de la provincia, al oeste de la Capital Federal.
Por su alto grado de concentración de habitantes y recursos económicos, es uno de los principales
centros urbanos del país con un importante potencial de desarrollo social, comercial y productivo.
La comuna está compuesta por cinco localidades, las cuales cuentan con accesos ferroviarios y carreteros a la ciudad de Buenos Aires
y los principales centros urbanos de la provincia.
Cuenta, además, con una amplia red de atención sanitaria, numerosos establecimientos educativos y una importante cantidad de
espacios culturales y recreativos.
Superficie y habitantes +La ciudad cuenta con una superficie de 55.600 m2, divididos en 3.597 manzanas y una población de 322.477
habitantes con una densidad de 6.392 habitantes por kilómetro cuadrado.
Localidades -El distrito de Morón está compuesto por cinco localidades: Castelar, El Palomar, Haedo, Morón y Villa Sarmiento.
Límites -La ciudad limita al norte con Hurlingham, al noroeste con Ituzaingó, al noreste con Tres de Febrero, al sudoeste con Merlo y
al sudeste con La Matanza.
Encuadre Urbano
A.T. S.
3. 2012
PFI
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E
CONECTIVIDAD - ACCESIBILIDAD
A ESCALA REGIONAL:
Cuenta con una importante red de comunicación que lo vinculan con el resto de la región, en forma directa e
indirecta.
El Partido de Morón, se encuentra a 20 km. de Capital Federal) y a 88 km. de La Plata, capital provincial.
AUTOPISTA DEL OESTE ( este-oeste)
AV.GAONA ( este-oeste)
AV.VERGARA-AZVUENAGA ( este-oeste)
AV.RIVADAVIA ( este-oeste)
Dr BALBIN ( norte-sur)
FERROCARRIL SARMIENTO ( este-oeste)
ESTACION MORON (F. Sarmiento)
POLIGONO URBANO
AV.CAÑADA DE RUIZ (norte-sur)
AREA DE INTERVENCION
4. USOS DEL SUELO
SE PUEDEN RECONOCER LOS
USOS:
VIVIENDA: en forma
predominante y generalizada.
COMERCIOS y SERVICIOS: en
forma concentrada en el área
de la estación de trenes.
EQUIPAMIENTO INSTITUCIONAL:
en forma sectorial y dispersa.
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E
2012
PFI
5. ALTURAS
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
2012
PFI
10 pisos3 pisos
3 pisos
3 pisos
3 pisos
3 pisos
3 pisos
3 pisos
Se observa que la tipología de PB
y PB+1piso, se desarrolla en el
90 % del polígono.
La tipología en altura, se
presenta dispersa y en escaso
número.
6. MASA ARBOREA Y ESPACIOS VERDES
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
2012
PFI
Se observa la escasez de
vegetación en el entorno
inmediato a la estación.
Carencia de Pulmones de
manzana verdes
Escasez de Espacios Públicos
Verdes (Plazas)
7. DENSIDAD
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
2012
PFI
Se observa un sector cercano a la
estación de ALTA DENSIDAD,
rodeado de un anillo de DENSIDAD
MEDIA, siendo la periferia de
DENSIDAD BAJA
R E F E R E N C I A S
DE 100 A 150 HABITANTES
DE 151 A 300 HABITANTES
DE 301 A 500 HABITANTES
DE 501 A 1000 HABITANTES
DE 1001 A 1500 HABITANTES
DE 2001 A 3000 HABITANTES
8. FODA
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
2012
PFI
FORTALEZAS
- Importante centro comercial por el cual circula gran numero de personas.
- La Universidad de Morón y sus diferentes anexos atrae gran cantidad de estudiantes / docentes
- Centro de trasbordo
- La Conectividad existente con otras localidades favorece la llegada de nuevos usuarios/clientes (Ferrocarril D.
F. Sarmiento, Av. Rivadavia, Acceso Oeste, Av. Gral. Rosas, Camino de Cintura).
- El área de estudio posee un tejido blando que permite la reconfiguración del espacio urbano.
- Accesibilidad directa a infraestructura y equipamiento.
DEBILIDADES
- Conexiones débiles N-S. El Ferrocarril divide el centro en dos zonas.
- Se observan diversos puntos de conflicto vehicular y peatonal por densidad de circulación y tamaño de
acera, principalmente en la zona próxima a las calles Cabildo y Machado.
- Contaminación ambiental , visual y déficit de áreas verdes.
- Precarios puestos callejeros.
- Áreas muy degradadas.
- En zonas puntuales del área norte del polígono de estudio, encontramos un nivel socio-económico inferior
,desencadenante de hacinamiento y mayor deterioro urbano y edilicio.
- La población es mayoritariamente pasante, generando la desactivación del área en fuera de los horarios del
ciclo lectivo.
9. FODA
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
2012
PFI
OPORTUNIDADES
- Futuro corredor verde.
- Existencia de un parque industrial en funcionamiento, con posibilidad de la explotación de energías
alternativas sustentables.
- Gran caudal de gente en transito que son posibles clientes de los comercios de la zona.
- Disponibilidad de mano de obra con residencia en la zona (en parques industriales ubicados en la periferia
de la ciudad es problemático encontrar gente que resida en la zona)
- La cercanía de los diferentes anexos de la Universidad posibilita la generación de un campus universitario.
- Posibilidad de afianzarse como corredor cultural, educativo, recreativo.
AMENAZAS
- Aumento de los asentamientos precarios como consecuencia del desempleo y la falta de políticas sociales
que contengan a este sector de la sociedad.
- Contexto económico actual dudoso.
- Peligro de aparición de nuevos asentamientos precarios en los terrenos libres.
- El código actual propicia a la generación de un tejido y perfil urbano anacrónico.
10. PLANO SINTESIS
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
Referencias
Fluencia vehicular
principal
Zona Residencial
Zona Comercial
Zona degradada
Espacios Verdes
Estación
Escuelas
Edificios UM
Ferrocarril
Cruces vehiculares
11. TERRENOS A INTERVENIR
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
R E F E R E N C I A S
TERRENOS (UNIVERSIDAD DE MORON)
MUNICIPALIDAD (UNIVERSIDAD DE MORON)
TERRENOS CON POSIBILIDAD DE INTERVENCION
12. PROPUESTA URBANA
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
AREA DE ACTUACION
AREA
AREA SECUNDARIA
AREA CENTRAL
TRANSITOPESADO
AV. RIVADAVIA
PASONIVEL
CALLE PEATONAL
CALLE FLUJOVEHICULAR
CALLE DE TRANSITORESTRINGIDO
TERRENOS (UNIVERSIDAD DE MORON)
MUNICIPALIDAD (UNIVERSIDAD DE MORON)
TERRENOS CON POSIBILIDAD DE INTERVENCION
TERRENO POLIVALENTE PARA EL ORDENAMIENTODEL AREA
AREA VERDES
14. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI

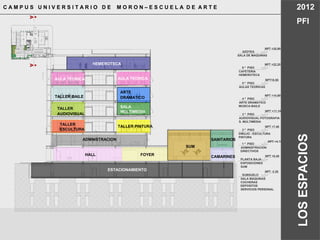

PROGRAMADENECESIDADES
PROGRAMA DE NECESIDADES
Planta Subsuelo:
-Seguridad
-Depósitos de los talleres
-Control de Mercadería
-sala de Maquinas T.Bombeo/ Caldera/
G.Electrogeno/Gas/ tnaque Incendio/T.Sisterna
-Deposito de SUM
-Sanitarios/Vestuarios Personal
-Comedor Personal
-Pañol
-Estacionamiento para docentes/40 autos
Total: 2600 m2
Planta Baja: Area Cultural, Recreativa: Area Cultural, Recreativa
-Seguridad
-Hall distribuidor
-Sala de Exposiciones Permanentes
-Informes
-SUM con Foyer
-Apollos al Sum ( camarines)
-Exposiciones al aire Libre
-Sanitarios
Total: 1258 m2 cubieros
Total : 960 m2 Aire Libre

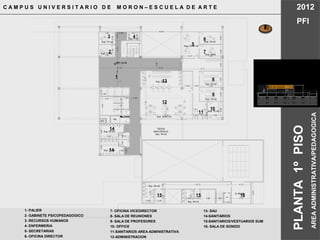

Planta Primer Piso: Area Administrativa
-Area Pedagogica
-Area de Directivos
-Secretarias
-Sala Reuniones
-Sala Profesores
-Area Servicios para directivos/docentes administrativos
-Administración
-SAU
-Sanitarios
-Vestuarios del SUM
-Total:822 m2
Planta Segundo Piso: Talleres Dibujo-escultura-PinturaTalleres Dibujo-escultura-Pintura
-2 Aulas Talleres de Dibujo con Dep. de materiales
-Patio/ Expansion
-2 Aulas Telleres de Escultura con Dep. de materiales
-Patio/ Expansion
-2 Aulas Taller Pintura con Deposito de mtariales
-Bedelia
-Sanitarios
-Total: 1100 m2
15. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
PROGRAMADENECESIDADES
PROGRAMA DE NECESIDADES

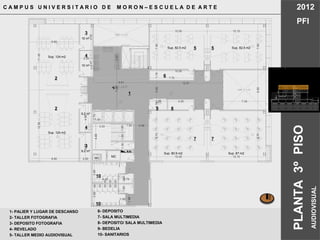

Planta Tercer Piso: Fotografia- Audiovisual
- 2Talleres Fotografia con dep y lugar de revelado
-Area de descanso
-2 Talleres Audiovisual con dep de materiales
-2 Salas Multimedia
-Bedelia
-Sanitarios
-Total: 980 m2
Planta Cuarto Piso: Arte DramaticoArte Dramatico
-2 Aulas-Taller Musica con Dep. de materiales
-Patio/ Expansion
-2 Aulas- Taller de Baile con Depositos
-Patio/ Expansion
-2 Aulas Taller arte Dramatico
-Bedelia
-Sanitarios
-Total:1100 m2
Superficie total Cubierta: 6996 m2
Sup. Terreno: 3301.99 m2
FOS Nec: 0.6 = 1981.19 m2
FOT Nec: 3 = 9905.97 m2
Planta Quinto Piso: Aulas TeoricaAulas Teorica
-6 Aulas-Taller para teoría
-Deposito de Materiales
-Bedelía
-Sanitarios
-Total: 980 m2
Planta Sesto Piso:
Cafeteria
-Cocina Cafeteria
-Expansion Cafeteria
-Hemeroteca
-Expansión de la Hemeroteca
Total: 756 m2
Planta Azotea:
-Sala de Tanques T Reserva y
T. Almacenamiento LLuvia
-Sala de Ascensores
-Sala Baterias de paneles Solares
-Deposito
-Total: 255 m2
16. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
SECTORAINTERVENIR
MZA. 84
CALLE LARRALDE
CALLESALTA
MENDOZA
CALLE SARMIENTO
3301.99 m²
128.12
79.05
82.27
127.75
38.44
24.69
17. NPT +0.00
NPT +0.40
NPT +0.40
Sup. 25 m2
Sup. 25 m2
MC
MC
NPT +0.40
EJE MEDIANERO
EJEMEDIANERO
L.M.
EJEMEDIANERO
L.M.
EJE MEDIANERO
PULMON DE MANZANA
PULMONDEMANZANA
ACCESO
Sup. 22 m2Sup. 23 m2
Sup. 44 M2
Sup. 207 m2 HALL
Sup. 290 m2
Sup. 207 m2
Sup. 8.10 m2
Sup. 123.50 m2
MC
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
AREACULTURAL/RECREATIVA
1- ACCESO PRINCIPAL
2- CONTROL
3- HALL DISTRIBUIDOR
4- SALA DE EXPOSICIONES PERMANENTES
5- INFORMES
14
2
1
6
5
13
10
3
8
PLANTABAJA
4
9
1111
12
7
8
15
13
6- GUARDARROPAS
7- FOYER SUM
8- SANITARIOS
9- SUM
10- ESCENARIO
11- CAMARINES
12- ACCESO EXCLUSIVO SUM
13- PATIO DE EXPO AL AIRE LIBRE Y DESCANSO
14-EXPO AL AIRE LIBRE SEMICUBIERTO
15- RAMPA VEHICULAR
PULMON DE MANZANA
PULMONDEMANZANA
18. 42 m²
80 m ²
PLATAFORMA DE CARGA Y
DESCARGA DE MERCADERIA
20 m²
50 m²
SALA DE
GAS
RAMPA VEHICULAR
PENDIENTE16 %
4.99
2.50
2.91
7.48
9.47
2.00
10.84
9.53
4.96
4.94 4.76 4.59
10.84
8.23
7.48
3.15
1.70
2.83
ASCENSOR MECANICO
CON SALA DE MAQUINAS
EN EL FOSO DEL
ASCENSOR PROF. 1.50 m
MC
7.31
5.065.005.005.70
1.40
7.20 5.9625.505.700.50
11.30
7.41
4.02
3.62
2.80
5.01
2.13
6.20
7.10 3.34 5.00 7.00 13.05
ESPACIO PARA CAMIONETAS
7.04
10.00
22.038.26
2.65
0.80
8.84
1.79
4.954.874.874.874.874.95
37.06
5.00
3.60 3.50
NPT -3.30
NPT - 3.30
OFICINA CONTROL
1.93
3.13 1.52
2.71 2.59
2.313.21
5.212.00
3.62
4.45
1.30
1.70
1.40
1.501.50
1.64
MC
MC
8.20 1.60
2.33
5.21
3.36
POZO BOMBEO PLUVIAL
Cap. 6000 Lts.
2,40x1,80x1,60m
2 Electrobombas
BOMBAS
TANQUE DE INCENDIO
Cap: 40000 Lts.
6x5,50x1,50m
TI 50 X 50 TI 50 X 50
F.M.
LLP
JEVR
LLP
LLP LLPVL.
Ø0,60
VL.
Ø0,60
Ø0,50
ELECTROBOMBA
BOMBA JOCKEY
MOTOBOMBA
TANQUE
HIDRONEUMATICO
LLP LLE LLE
TANQUE BOMBEO AGUA DE LLUVIA HºA
Cap: 11000 Lts.
2,5x3x1,50m
TI 50 X 50
F.M.
ELECTROBOMBAS
F.A.
LLP
JEVRLLP
LLP
Ø0,50
TI 50 X 50
LLP LLPVL.
Ø0,60
VL.
Ø0,60
CAMARA DE DECANTACION
Y FILTRADO
JEVR
50 m² 76 m²
7.47
24m²
8.90 m²
100 m²
8.90 m²
8.90 m²
8.90 m²
8.90 m²
8.90 m²
14 m² 14 m²
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
1- RAMPA VEHICULAR
2- SEGURIDAD
3- DEPOSITOS DE LOS TALLERES
4- CONTROL
5- HALL
6- NUCLEO ESCALERA Y ASCENSOR
16
3
8
2
13
6
5
PLANTASUBSUELO
EE
10
14
18
7
1
12
11
1715
3
3
3
3
3
9
4
7- SALA DE MAQUINAS TBONBEO
8- SALA DE CALDERA
9- SALA DE ELECTRICAS
10- SALA GRUPO ELECTROGENO
11- SALA GAS
12- DEPOSITO SUM
13- SALA TANQUE DE INCENDIO
14- SALA TANQUE SISTERNA
15- SANITARIOS/VESTUARIO PERSONAL
16- COMEDOR PERSONAL/COCINA
17- DEPOSITORESIDUOS
18- PAÑOL
19. MC
21.85 M2
Sup. 29 m2
Sup. 28 m2
TECHO
INACCESICLE
Sup. 16 m2
2.80 2.46
3.501.66
5.25
3.50
2.99 1.30 3.82 1.60 4.73
5.26
16.12
NPT +4.10
MC
MC
12.61
3.08
3.777.60
7.094.22
Sup. 25 m2
7.09
3.33
4.45
1.301.501.50
1.50
1.70
1.40
3.69
4.45 2.76
1.601.60
3.69
1.99
1.00
2.48
10.00 10.00
10.05
2.992.99
Sup. 23 m2
Sup. 18 m2
Sup. 18m2
Sup. 33.80 m2
Sup. 19 m2
Sup. 12 m2
Sup. 12 m2
Sup. 6 m2
Sup. 52 m2
Sup. 10 m2
3.80
2.09
4.73
2.16
2.972.783.80
4.083.223.872.933.253.00
5.604.31
5.551.502.36
1.10 1.10 1.10
2.261.72
3.56
9.71
2.09
Sup. 25 m2
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
AREAADMINISTRATIVA/PEDAGOGICA
1- PALIER
2- GABINETE PSICOPEDAGOGICO
3- RECURSOS HUMANOS
4- ENFERMERIA
5- SECRETARIAS
6- OFICINA DIRECTOR
1
5
6
8
14
14
12
13
4
7
PLANTA1ºPISO
9
10
2
3
15 15 16
11
7- OFICINA VICEDIRECTOR
8- SALA DE REUNIONES
9- SALA DE PROFESORES
10- OFFICE
11-SANITARIOS AREA ADMINISTRATIVA
12-ADMINISTRACION
13- SAU
14-SANITARIOS
15-SANITARIOS/VESTUARIOS SUM
16- SALA DE SONIDO
22. 7.85
10.15
9.00
12.3511.45
6.90
7.55
1.763.081.76
3.05 4.50 7.34
1.85
7.09
4.87
7.09
3.33
4.45
1.301.501.50
1.50
1.70
1.40
3.69
4.45 2.76
1.601.60
3.69
1.99
1.00
2.48
4.98
9.61 12.91
10.05
4.474.53
1.60 9.90 10.00
8.72
11.38
EXPANSION
Sup. 87 m2Sup. 80.9 m2
MC MC
Sup. 40 m2
Sup. 82.5 m2Sup. 82.5 m2
Sup. 124 m2
Sup. 124 m2
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
PLANTA4ºPISO
ARTESDRAMATICAS
1- PALIER Y LUGAR DE DESCANSO
2- TALLER MUSICA
3- DEPOSITO T.MUSICA
4- PATIO/EXPANSION
5- TALLER DE BAILE
2
1
5 5
10
11
11
3
3
3
3
9
7
2
4
6
88
6- DEPOSITO T.BAILE
7- PATIO/EXPANSION
8- TALLER ARTE DRAMATICO
9- DEPOSITO T.ARTE DRAMATICO
10- BEDELIA
11- SANITARIOS
24. BARRA
Sup. 180 m2
COCINA
Sup. 55 m2
Sup. 200 m²
Sup. 25 m²
Sup. 25 m2
DEPOSITO
Sup. 55 m2
NPT +22.20
MC
MC
4.103.57
2.13
16.41
2.96
2.05
10.80
3.01
10.05
20.17
10.81
8.82
7.92
29.8010.85
Sup. 25 m2
Sup. 25 m2
7.097.09
3.62
4.45
1.301.501.50
1.50
1.70
1.40
3.69
4.45 2.61
1.601.60
3.69
1.99
1.00
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
PLANTA6ºPISO
CAFETERIA-HEMEROTECA
1- PALIER Y LUGAR DE DESCANSO
2- CAFETERIA
3- COCINA/DEPOSITO
4- EXPANSION DE LA CAFETERIA
5- HEMEROTECA
6- EXPANSION HEMEROTECA
7- SANITARIOS
2
1
7
7
4
3
5
6
4
25. Sup. 62 m2
2.436.123.00
3.28
10.10
NPT +25.90
POLEA
TABLERODECOMANDO
FRENO
MOTOR
NIVELADOR
REGULADOR
TABLERO DE FUERZA MOTRIZ
3.62
1.501.50
4.45
1.30
9.581.30
10.04
NPT +27.10
SALA DE MAQUINAS
ASCENSORES
Sup. 60 m2
SALA ELECTRICAS
ACUMULADORES DE
ENERGIA FOTOVOLTAICA
DEPOSITO
TI 50 X 50
F.M.F.A.
Ø0,50
TI 50 X 50
LLP LLPVL.
Ø0,60
VL.
Ø0,60
V.L.
0.050
LL.E.
Ų0.050
Ų0.60
Ų0.050
LL.E.
V.L.
Ų0.60
TANQUEDEBOMBEOHºA
Cap:.......
TI50X50TI50X50
FMECĮNICO
TI 50 X 50
F.M.F.A.
Ø0,50
TI 50 X 50
LLP LLPVL.
Ø0,60
VL.
Ø0,60
Tanque de Reserva
Cap.
Dimensiones:
Tanque de Reserva
Almacenamiento Agua de Lluvia
Cap.
Dimensiones:
Tanque Acumulador
Cap. 2000 Lts
AZOTEA
ACCESIBLE
LOSA PEND. 2 %
Muro h = 1.00 m
Muroh=1.00m
Muro h = 1.00 m
Muro h = 1.00 m
Muroh=1.00m
Muro h = 1.00 m
16.12
9.9110.0510.54
Colector Solar Innoa
AZOTEA
ACCESIBLE
LOSA PEND. 2 %
Colector Solar Innoa Colector Solar Innoa Colector Solar Innoa
Colector Solar Innoa Colector Solar Innoa
Colector Solar Innoa Colector Solar Innoa Colector Solar Innoa
Colector Solar Innoa Colector Solar Innoa Colector Solar Innoa
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
AZOTEA
SALAMAQUINAS
1- SALA DE TANQUES TR/ TLL
2- AZOTEA ACESIBLE COLECTOR SOLAR Y PANELES SOLARES
3- DEPOSITO
4- SALA DE ASCENSORES
5- SALA DE BATERIAS DE LOS PANELES SOLARES
2
4
2
1
3
5
26. 21.30
10.10
10.06
7.78
10.10
1.71
1.71
1.71
1.903.98
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
PLANTADETECHOS
1- EXPANSION CAFETERIA
2- EXPANSION HEMEROTECA
3- AZOTEA ACCESIBLE COLECTOR SOLAR
4
5 3
2
1
7
6
4- SALA DE MAQUINAS Y TANQUES
5- AZOTEA ACCESIBLE PANEL SOLAR
6- PATIO DE ESCULTURAS EN PB
7- SUM
27. V I S T A N O R T E V I S T A E S T E
C O R T E V I S T A S U RC O R T E V I S T A OESTE
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
VISTAS
NPT+ 0.00
NPT+0.4 0
NPT +0. 40
21.30
10.00
9.81
12.452.90
2.11
3.176.689.947.247.6 5
1.791.591.64
2.77 2.5 3
1.71
1.711.64
3 .20 2.05
1.64
2 .90
1.641.71
1.90
1.66
4 .02
5.21
2.41
21.81
3.45
4.00
7.11
3 .33
2.87
1.30
1.5 0
1.70
1.40
3.69
2.76
1.601.60
3.69
3.75
1.50
1.501.50
4.45
Sup. 25 m 2
Sup. 25 m 2
M C
MC
NPT+ 0.40
EJEM EDIANERO
EJEMEDIANERO
L.M.
EJEMEDIANERO
L.M.
EJE MEDIANERO
PULM ON DEM ANZANA
PULMONDEMANZANA
ACCESO
Sup . 22 m2Su p. 23 m2
Sup. 4 4 M2
Su p. 20 7 m2 HAL L
Su p. 2 90 m2
Sup. 2 07m 2
Sup . 8.1 0 m2
Sup. 123.5 0 m2
MC
NPT+ 0.00
NPT+0.40
NPT +0.40
21.30
10.00
9.81
12.452.90
2.11
3.176.689.9 47.247. 65
1.791.591.64
2.7 7 2. 53
1.71
1.711.64
3.20 2.05
1.64
2 .90
1.641.71
1.90
1.66
4.02
5.21
2.41
21.81
3.45
4.00
7.11
3.33
2.87
1.30
1. 50
1.70
1.40
3.69
2.76
1.601.60
3.69
3.75
1.50
1.501.50
4.45
Sup. 25 m 2
Sup. 25 m 2
M C M C
NPT+ 0.40
EJEM EDIANERO
EJEMEDIANERO
L.M.
EJEMEDIANERO
L.M.
EJE MEDIANERO
PULM ON DEM ANZANA
PULMONDEMANZANA
ACCESO
Sup . 22 m2Su p. 23 m2
Sup. 4 4 M2
Sup. 20 7 m2 HAL L
Su p. 2 90 m2
Sup. 2 07 m2
Sup . 8.1 0 m2
Sup. 123.5 0 m2
MC
NPT+ 0.00
NP T+0.40
N PT +0.40
21.30
10.00
9.81
12.452.90
2.11
3.176.689.9 47.247.6 5
1.791.591.64
2.77 2.5 3
1.71
1.711.64
3.20 2.05
1.64
2.90
1.641.71
1.90
1.66
4.02
5.21
2.41
21.81
3.45
4.00
7.11
3.33
2.87
1.30
1 .50
1.70
1.40
3.69
2.76
1.601.60
3.69
3.75
1.50
1.501.50
4.45
Sup. 25 m 2
Sup. 25 m 2
M C M C
NPT+ 0.40
EJEM EDIANERO
EJEMEDIANERO
L.M.
EJEMEDIANERO
L.M.
EJE MEDIANERO
PULM ON DEM ANZANA
PULMONDEMANZANA
ACCESO
Sup . 22 m2Su p. 23 m2
Sup. 4 4 M2
Su p. 20 7 m2 HAL L
Su p. 2 90 m2
Sup. 2 07 m 2
Sup . 8.1 0 m2
Sup. 123.5 0 m2
MC
NPT+ 0.00
NPT+0 .40
NPT +0 .40
21.30
10.00
9. 81
12.452.90
2.11
3.176.689 .947.2 47.65
1.791.591.64
2 .77 2.53
1.71
1.711.64
3.20 2. 05
1.64
2.90
1.641.71
1.9 0
1.66
4.02
5.21
2.41
21.81
3.45
4.00
7.11
3.33
2.87
1.30
1.50
1.70
1.4 0
3.69
2.7 6
1.601.60
3.69
3.75
1.50
1.501.50
4.4 5
Sup. 25 m 2
Sup. 25 m 2
M C M C
NPT+ 0.40
EJEM EDIANERO
EJEMEDIANERO
L.M.
EJEMEDIANERO
L.M.
EJEMEDIANERO
PULM ON DEM ANZANA
PULMONDEMANZANA
ACCESO
Sup . 22 m2Su p. 23 m2
Sup. 4 4 M2
Su p. 20 7 m2 HAL L
Su p.2 90 m2
Sup. 2 07 m 2
Sup . 8.1 0 m2
Sup. 123.5 0 m2
MC
28. NPT +22.20
6 º PISO
CAFETERIA
HEMEROTECA
NPT18.50
NPT +14.80
NPT +11.10
NPT +7.40
NPT +4.10
NPT +0.40
NPT +25.90
AZOTEA
5 º PISO
AULAS TEORICAS
4 º PISO
ARTE DRAMATICO
MUSICA-BAILE
3 º PISO
AUDIOVISUAL-FOTOGRAFIA
S. MULTIMEDIA
2 º PISO
DIBUJO - ESCULTURA
PINTURA
1 º PISO
ADMINISTRACION
DIRECTIVOS
SALA DE MAQUINAS
PLANTA BAJA
EXPOSICIONES
SUM
NPT -3.30
SUBSUELO
SALA MAQUINAS
COCHERAS
DEPOSITOS
SERVICIOS PERSONAL
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
CORTEA-A
AA
29. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
CORTEB-B
NPT +22.20
6 º PISO
CAFETERIA
HEMEROTECA
NPT18.50
NPT +14.80
NPT +11.10
NPT +7.40
NPT +4.10
NPT +0.40
NPT +25.90
AZOTEA
5 º PISO
AULAS TEORICAS
4 º PISO
ARTE DRAMATICO
MUSICA-BAILE
3 º PISO
AUDIOVISUAL-FOTOGRAFIA
S. MULTIMEDIA
2 º PISO
DIBUJO - ESCULTURA
PINTURA
1 º PISO
ADMINISTRACION
DIRECTIVOS
SALA DE MAQUINAS
PLANTA BAJA
EXPOSICIONES
SUM
NPT -3.30
SUBSUELO
SALA MAQUINAS
COCHERAS
DEPOSITOS
SERVICIOS PERSONAL
INFORMES
B B
30. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
CORTEC-C
NPT +22.20
6 º PISO
CAFETERIA
HEMEROTECA
NPT18.50
NPT +14.80
NPT +11.10
NPT +7.40
NPT +4.10
NPT +0.40
NPT +25.90
AZOTEA
5 º PISO
BAILE
MUSICA
4 º PISO
TEORICA
3 º PISO
ARTE DRAMATICO
ARETES VISUALES
2 º PISO
ESCULTURA
PINTURA
DIBUJO
1 º PISO
ADMINISTRACION
MUSICA
SALA DE MAQUINAS
PLANTA BAJA
EXPOSICIONES
SUM
NPT -3.30
SUBSUELO
SALA MAQUINAS
COCHERAS
DEPOSITOS
SERVICIOS PERSONAL
CC
31. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
LOSESPACIOS
NPT +22.20
6 º PISO
CAFETERIA
HEMEROTECA
NPT18.50
NPT +14.80
NPT +11.10
NPT +7.40
NPT +4.10
NPT +0.40
NPT +25.90
AZOTEA
5 º PISO
AULAS TEORICAS
4 º PISO
ARTE DRAMATICO
MUSICA-BAILE
3 º PISO
AUDIOVISUAL-FOTOGRAFIA
S. MULTIMEDIA
2 º PISO
DIBUJO - ESCULTURA
PINTURA
1 º PISO
ADMINISTRACION
DIRECTIVOS
SALA DE MAQUINAS
PLANTA BAJA
EXPOSICIONES
SUM
NPT -3.30
SUBSUELO
SALA MAQUINAS
COCHERAS
DEPOSITOS
SERVICIOS PERSONAL
INFORMES
B B
SALA DE MAQUINAS
SALA
ESPOSICIONES
HALL
ADMNISTRACION
TALLER ESCULTURA
TALLER AUDIOVISUAL
TALLER BAILE
AULA TEORICA
HEMEROTECA CAFETERIA
AULA TEORICA
TALLER MUSICA
TALLER
FOTOGRAFIA
TALLER DIBUJO
32. NPT +22.20
6 º PISO
CAFETERIA
HEMEROTECA
NPT18.50
NPT +14.80
NPT +11.10
NPT +7.40
NPT +4.10
NPT +0.40
NPT +25.90
AZOTEA
5 º PISO
AULAS TEORICAS
4 º PISO
ARTE DRAMATICO
MUSICA-BAILE
3 º PISO
AUDIOVISUAL-FOTOGRAFIA
S. MULTIMEDIA
2 º PISO
DIBUJO - ESCULTURA
PINTURA
1 º PISO
ADMINISTRACION
DIRECTIVOS
SALA DE MAQUINAS
PLANTA BAJA
EXPOSICIONES
SUM
NPT -3.30
SUBSUELO
SALA MAQUINAS
COCHERAS
DEPOSITOS
SERVICIOS PERSONAL
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
LOSESPACIOS
AA
HALL
ADMNISTRACION
TALLER
ESCULTURA
TALLER
AUDIOVISUAL
TALLER BAILE
HEMEROTECA
AULA TEORICA
ARTE
DRAMATICO
SALA
MULTIMEDIA
TALLER PINTURA
AULA TEORICA
FOYER
SUM
SANITARIOS
CAMARINES
ESTACIONAMIENTO
33. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
VOLUMETRIA
34. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
VOLUMETRIA
35. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
VOLUMETRIA
36. P1 Ø 60 3.60 X 1.80 P2 Ø 80 3.60 X 3.60 P3 Ø 80 3.60 X 3.60 P4 Ø 80 3.60 X 3.60 P5 Ø 80 3.60 X 3.60
P6 Ø 80 3.60 X 3.60 P7 Ø 80 3.60 X 3.60 P8 Ø 80 3.60 X 3.60 P9 Ø 80 3.60 X 3.60 P10 Ø 80 3.60 X 3.60
P11 Ø 80 3.60 X 3.60 P12 Ø 80 3.60 X 3.60 P13 Ø 80 3.60 X 3.60 P14 Ø 80 3.60 X 3.60
P15 Ø 80 3.60 X 3.60 P16 Ø 80 3.60 X 3.60 P17 Ø 80 3.60 X 3.60 P18 Ø 80 3.60 X 3.60
P21 Ø 80 3.60 X 3.60
P22 Ø 80 3.60 X 5.40
P19 Ø 60 3.60 X 1.80 P20 Ø 60 3.60 X 1.80
P26 Ø 60 3.60 X 1.80 P27 Ø 60 3.60 X 1.80
P34 Ø 60 3.60 X 1.80 P35 Ø 60 3.60 X 1.80
P28 Ø 60 3.60 X 1.80
P36 Ø 60 3.60 X 1.80
T1 MACIZO
H 30
T2 0.20
T15 0.20
T60.20
T70.20
T20.20
T30.20
T40.20
T11 0.20
T12 0.20
T13 0.20
T14 0.20
T140.20
T150.20
12
10
7
4
2
1
A B C D H I J M N
13
11
7
4
2
1
14
F
5
6
8
3
14
B C D G J K L ÑH
E
7.75 7.54 10.05 1.76 5.15 3.09 9.95 10.00 1.62 3.46
7.301.725.987.305.6610.005.15
4.042.1010.0010.002.617.3810.007.54
4.057.947.801.032.173.122.017.707.30
9
T40.20
T50.20
T10 0.20
T80.20
T90.20
T16 0.20
T17 0.20
I
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMAESTRUCTURAL
Estructura en Acero Perfiles HEB
Pilotes Incado 12 m prof. diam.0.80 m
Cabezal : 1.20m x 3.60m
Hormigón: H21
37. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMAESTRUCTURAL
C1 C2 C3 C4 C5 C6
VP 11
HEB 550 30 x 55
VP 12
HEB 550 30 x 55
VP 14
HEB 550 30 x 55
VP 15
HEB 550 30 x 55
VP 7
HEB 550 30 x 55
VP 8
HEB 550 30 x 55
VP 9
HEB 550 30 x 55
VP 3
HEB 550 30 X 55
VP 2
HEB 240 24 X 24
VP 1
HEB 240 24 x 24
C7
C12
VP
C8 C9 C10 C11
C15
C18C17
C19 C20
C13
C16
C14
VS
1
HE
B
24
0
24
x
24
VS
2
HE
B
24
0
24
x 24
VS
6
HE
B
24
0
24
x 24
VS
9
HE
B 24
0
24
x 24
V
S
16
H
E
B
24
0
24
x
24
VS
17
H
EB
24
0
24
x
24
V
S
18
HE
B
24
0
24
x
24
VP 16
HEB 550 30 x 55
VP20
HEB50030x50
VP21
HEB50030x50
VP22
HEB50030x50
VP26
HEB50030x50
VS
5
HE
B
24
0
24
x 24
VS
7
HE
B
24
0
24
x
24
VS
3
HE
B
24
0
24
x 24
VS
4
HE
B
24
0
24
x
24
VS
8
H
EB
24
0
24
x
24
HEB 2 40 24X24 2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40 2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 4 00 30X40 2 H EB 400 30X40
2 HEB 400 30X40 2 HEB 4 00 30X40 2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
VP25
HEB50030x50
VP24
HEB50030x50
VP23
HEB50030x50
VP31
HEB50030x50
VP30
HEB50030x50
VP36
HEB50030x50
VP29
HEB50030x50
VP35
HEB50030x50
VP28
HEB50030x50
VP34
HEB50030x50
VP27
HEB50030x50
VP32
HEB40030x40
VP33
HEB40030x40
2 HEB 400 30X40
VP 4
HEB 550 30 X 55
VP 5
HEB 550 30 X 55 VP 6
HEB 550 30 X 55
VP10
HEB 550 30 x 55
VP 13
HEB 550 30 x 55
VP17
HEB24024x24
VP18
HEB24024x24
VP19
HEB50030x50
7.50
2 HEB 400 30 X40 2 H EB 400 30X40
7.507.505.16
10.0010.0010.0010.007.547.70
7.507.507.50
10.00 5.63 4.17 5.30 2.90 3.92 4.17
7.43
ESTRUCTURA S/PLANTA BAJA
5.4110.40
2.40
C20
VS
10
HE
B
24
0
24
x24
VP57
HEB40030x40
VP65
HEB40030x40
VP66
HEB40030x40
VP73
HEB40030x40
VP74
HEB40030x40
VP58
HEB40030x40
VP59
HEB40030x40
VP67
HEB40030x40
VS
10
HE
B
24
0
24
x24
VS
10
HE
B
24
0
24
x24
VS
10
HE
B
24
0
24
x24
VS
10
HE
B
24
0
24
x
24
VS
10
HE
B
24
0
24
x
24
V
S
10
H
E
B
24
0
24
x
24
V
S
10
H
EB
24
0
24
x
24
VS
10
HE
B
24
0
24
x24
C2 C3 C4 C5 C6
C7
C12
VP
C8 C9 C10 C11
C15
C18C17
C19 C20
C13
C16
C14
VS
1
H
EB
24
0
24
x
24
VS
6
HE
B
24
0
24
x
24
VS
5
HE
B
24
0
24
x 24
VS
7
H
EB
24
0
24
x 24
VS
3
HE
B
24
0
24
x 24
VS
4
HE
B
24
0
24
x 24
VS
8
HE
B
24
0
24
x
24
2 HEB 400 30X40 2 HE B 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HE B 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 4 00 30X40
2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
VS
2
HE
B
24
0
24
x 24
VS
3
HE
B
24
0
24
x 24
VS
3
HE
B
24
0
24
x 24
VS
3
HE
B
24
0
24
x 24
VP 3
HEB 550 30 X 55
VP 4
HEB 550 30 X 55
VP 5
HEB 550 30 X 55
VP 6
HEB 550 30 X 55
VP 5
HEB 550 30 X 55
VP 6
HEB 550 30 X 55
VP 7
HEB 550 30 X 55
VP 8
HEB 550 30 X 55
VP 11
HEB 550 30 X 55
VP 12
HEB 550 30 X 55
VP 13
HEB 550 30 X 55
VP 15
HEB 550 30 X 55
VP 16
HEB 550 30 X 55
VP 17
HEB 550 30 X 55
VP 22
HEB 550 30 X 55
VP40
HEB50030X50
VP41
HEB50030X50
VP42
HEB50030X50
VP47
HEB50030X50
VP48
HEB50030X50
VP53
HEB50030X50
VP54
HEB50030X50
VP61
HEB50030X50
VP62
HEB50030X50
VP69
HEB50030X50
VP70
HEB50030X50
VP55
HEB50030X50
VP63
HEB50030X50
VP71
HEB50030X50
HEB50030X50
VP49
HEB50030X50
VS
7
HE
B
24
0
24
x
24
VS
3
HE
B
24
0
24
x 24
VS
3
HE
B
24
0
24
x 24
VS
8
HE
B
24
0
24
x 24
VS
10
HE
B
24
0
24
x24
VP 2
HEB 220 22 X 22
VP 8
HEB 220 22 X 22
VP 10
HEB 220 22 X 22
VP 14
HEB 550 30 X 55
VP 20
HEB 550 30 X 55
VP 30
HEB 550 30 X 55
VP 34
HEB 550 30 X 55
VP 21
HEB 550 30 X 55
VP 31
HEB 550 30 X 55
VP 35
HEB 550 30 X 55
VP 32
HEB 550 30 X 55
VP 33
HEB 550 30 X 55
VP 29
HEB 550 30 X 55
VP 19
HEB 550 30 X 55
VP39
HEB50030X50
VP46
HEB50030X50
VP52
HEB50030X50
VP60
HEB50030X50
VP68
HEB50030X50
VP64
HEB50030X50
VP72
HEB50030X50
VP 23
HEB 550 30 X 55
VP 24
HEB 550 30 X 55
VP 25
HEB 550 30 X 55
VP 26
HEB 550 30 X 55
VP 27
HEB 550 30 X 55
VP 28
HEB 550 30 X 55
VP50
HEB50030X50
VP51
HEB50030X50
VP44
HEB50030X50
VP37
HEB50030X50
VP36
HEB50030X50
VP43
HEB50030X50
VP 18
HEB 550 30 X 55
VP 1
HEB 220 22 X 22
VP 7
HEB 550 30 X 55
VP 9
HEB 550 30 X 55
VS
3
HE
B
24
0
24
x 24
VS
3
HE
B
24
0
24
x 24
VS
3
HE
B
24
0
24
x 24
VS
3
HE
B
24
0
24
x
24
VS
3
HE
B
24
0
24
x 24
V
S
3
H
EB
24
0
24
x
24VS
3
H
E
B
24
0
24
x
24
VS
3
H
EB
24
0
24
x
24
VS
3
H
E
B
24
0
24
x
24
V
S
3
H
E
B
24
0
24
x
24
VS
3
H
EB
24
0
24
x
24
V
S
3
H
E
B
24
0
24
x
24
V
S
3
H
E
B
24
0
24
x
24
VS
3
H
E
B
24
0
24
x
24
VS
3
HE
B
24
0 24
x 24 VS
3
HE
B
24
0 24
x 24
VS
3
HE
B 24
0 24
x 24
VS
5
HE
B
24
0
24
x
24
VS
5
HE
B
24
0
24
x
24
VS
7
HE
B 24
0
24
x 24
VS
7
HE
B 24
0
24
x 24VS
7
HE
B 24
0
24
x 24
ESTRUCTURA S/SUBSUELO
2 HEB 400 30X40
VP38
HEB50030X50
VP45
HEB50030X50
VP56
5.7610.0010.0010.0010.007.607.80
7.017.507.507.505.277.596.935.41
7.017.507.507.509.237.644.40
7.80 7.60 10.00 10.20 5.00 5.00 5.00 5.00 5.00 4.55
38. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMAESTRUCTURAL
C2 C3 C4 C5 C6
C7
C12
VP
C8 C9 C10 C11
C15
C18C17
C19 C20
C13
C16
C14
VS
1
HEB
240
24 x
24
VS 2
HEB 24
0
24
x 24
VS
6
HEB
24
0
24 x 24
VS
10
HE
B24
0
24
x24
VS
11
HE
B24024
x24
VS
12
HE
B240
24
x24
VS
13
HE
B24
024
x24
VS
14
HE
B24024
x24
VS
15
HE
B24
024
x24
VS
16
HEB
240
24
x
24
VS
17
HE
B
240
24
x
24
VS
18
HEB
240
24
x24
VS
5
HEB
240
24 x
24
VS
7
HEB
24
0
24
x 24
VS
3
HEB
240
24 x
24
VS
4
HEB
240
24
x 24
VS
8
HEB
240
24
x
24
HEB 240 24X24 2 HEB 400 30X40 2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
VP26
HEB40030x40
VP32
HEB40030x40
VP34
HEB40030x40
VP38
HEB40030x40
VP39
HEB40030x40
VP27
HEB40030x40
VP31
HEB40030x40
VP33
HEB40030x40
VS
2
HEB
24
0
24 x 24
VS
3
HEB
240
24 x 24
VS
3
HEB
240
24 x 24
VS
3
HEB
240
24 x 24
VP 1
HEB 550 30 X 55
VP 2
HEB 550 30 X 55
VP 3
HEB 550 30 X 55
VP 4
HEB 550 30 X 55
VP 5
HEB 550 30 X 55
VP 6
HEB 550 30 X 55
VP 7
HEB 550 30 X 55
VP 8
HEB 550 30 X 55
VP 9
HEB 550 30 X 55
VP 10
HEB 550 30 X 55
VP 11
HEB 550 30 X 55
VP 12
HEB 550 30 X 55
VP 13
HEB 550 30 X 55
VP 14
HEB 550 30 X 55
VP 15
HEB 550 30 X 55
VP16
HEB55030X55
VP17
HEB55030X55
VP18
HEB55030X55
VP19
HEB55030X55
VP20
HEB55030X55
VP22
HEB55030X55
VP23
HEB55030X55
VP28
HEB55030X55
VP29
HEB55030X55
VP35
HEB55030X55
VP36
HEB55030X55
VP24
HEB55030X55
VP30
HEB55030X55
VP37
HEB55030X55
VP25
HEB55030X55
VP21
HEB55030X55
C2 C3 C4 C5 C6
C7
C12
VP
C8 C9 C10 C11
C15
C18C17
C19 C20
C13
C16
C14
VS
1
HEB
240
24
x
24
VS 2
HEB
24
0
24
x 24
VS
6
HEB
240
24
x 24
VS
7
HEB
240
24 x 24
VS
3
HEB
240
24 x 24
VS
4
HEB
240
24 x
24
VS
8
HEB
240
24
x
24
HEB 240 24X24 2 HEB 400 30X40 2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
VS
2
HEB
24
0
24 x 24
VS
3
HEB
240
24 x 24
VS
3
HEB
240
24 x 24
VS
3
HEB
240
24 x 24
VP 1
HEB 550 30 X 55
VP 4
HEB 550 30 X 55
VP 2
HEB 550 30 X 55
VP 3
HEB 550 30 X 55
VP 5
HEB 550 30 X 55
VP 6
HEB 550 30 X 55
VP 7
HEB 550 30 X 55
VP 8
HEB 550 30 X 55
VP 9
HEB 550 30 X 55
VP 10
HEB 550 30 X 55
VP 11
HEB 550 30 X 55
VP 12
HEB 550 30 X 55
VP 13
HEB 550 30 X 55
VP 14
HEB 550 30 X 55
VP 15
HEB 550 30 X 55
VP16
HEB55030X55
VP17
HEB55030X55
VP18
HEB55030X55
VP19
HEB55030X55
VP20
HEB55030X55
VP22
HEB55030X55
VP23
HEB55030X55
VP26
HEB55030X55
VP27
HEB55030X55
VP30
HEB55030X55
VP24
HEB55030X55
VP28
HEB55030X55
VP31
HEB55030X55
VP25
HEB55030X55
VP21
HEB55030X55
VP29
HEB55030X55
ESTRUCTURA S/1ER PISO ESTRUCTURA S/2DO PISO
10.00 10.00 10.00
1.007.507.507.501.00
10.00 10.00 1.00
1.00
7.301.007.707.301.00
1.00 10.00 10.40
10.00 10.00 10.00 10.00 1.00
1.007.307.707.301.00
10.0010.0010.00 1.0010.001.00
1.007.507.507.501.00
8.83
39. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMAESTRUCTURAL
C2 C3 C4 C5 C6
C7
C12
VP
C8 C9 C10 C11
C15
C18C17
C19 C20
C13
C16
C14
VS
1
HEB
240
24
x 24
VS 2
HEB
24
0
24
x 24
VS
6
HEB
24
0
24
x 24
VS
5
HEB
240
24
x 24
VS
7
HEB
240
24
x 24
VS
3
HEB
240
24
x 24
VS
4
HEB
24
0
24
x 24
VS
8
HEB
240
24
x
24
HEB 240 24X24 2 HEB 400 30X40 2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
VS
2
HEB
24
0
24
x 24
VS
3
HEB
240
24
x 24
VS
3
HEB
240
24
x 24
VS
3
HEB
240
24
x 24
VP 1
HEB 550 30 X 55
VP 2
HEB 550 30 X 55
VP 3
HEB 550 30 X 55
VP 4
HEB 550 30 X 55
VP 5
HEB 550 30 X 55
VP 6
HEB 550 30 X 55
VP 7
HEB 550 30 X 55
VP 8
HEB 550 30 X 55
VP 9
HEB 550 30 X 55
VP 10
HEB 550 30 X 55
VP 11
HEB 550 30 X 55
VP 12
HEB 550 30 X 55
VP 13
HEB 550 30 X 55
VP 14
HEB 550 30 X 55
VP 15
HEB 550 30 X 55
VP16
HEB55030X55
VP17
HEB55030X55
VP18
HEB55030X55
VP19
HEB55030X55
VP20
HEB55030X55
VP22
HEB55030X55
VP23
HEB55030X55
VP26
HEB55030X55
VP27
HEB55030X55
VP29
HEB55030X55
VP30
HEB55030X55
VP24
HEB55030X55
VP28
HEB55030X55
VP31
HEB55030X55
VP25
HEB55030X55
VP21
HEB55030X55
C2 C3 C4 C5 C6
C7
C12
VP
C8 C9 C10 C11
C15
C18C17
C19 C20
C13
C16
C14
VS
1
HEB
240
24
x 24
VS
2
HEB
24
0
24
x 24
VS
6
HEB
24
0
24
x 24
VS
7
HEB
240
24
x
24
VS
3
HEB
24
0
24
x 24
VS
4
HEB
240
24
x 24
VS
8
HEB
240
24
x
24
HEB 240 24X24 2 HEB 400 30X40 2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
VS
2
HEB
240
24
x 24
VS
3
HEB
240
24
x 24
VS
3
HEB
240
24
x 24
VS
3
HEB
240
24
x 24
VP 1
HEB 550 30 X 55
VP 4
HEB 550 30 X 55
VP 2
HEB 550 30 X 55
VP 3
HEB 550 30 X 55
VP 5
HEB 550 30 X 55
VP 6
HEB 550 30 X 55
VP 7
HEB 550 30 X 55
VP 8
HEB 550 30 X 55
VP 9
HEB 550 30 X 55
VP 10
HEB 550 30 X 55
VP 11
HEB 550 30 X 55
VP 12
HEB 550 30 X 55
VP 13
HEB 550 30 X 55
VP 14
HEB 550 30 X 55
VP 15
HEB 550 30 X 55
VP16
HEB55030X55
VP17
HEB55030X55
VP18
HEB55030X55
VP19
HEB55030X55
VP20
HEB55030X55
VP22
HEB55030X55
VP23
HEB55030X55
VP26
HEB55030X55
VP27
HEB55030X55
VP30
HEB55030X55
VP24
HEB55030X55
VP28
HEB55030X55
VP31
HEB55030X55
VP25
HEB55030X55
VP21
HEB55030X55
VP29
HEB55030X55
ESTRUCTURA S/3ER PISO ESTRUCTURA S/4TO PISO
10.00 10.00 10.00 10.00 1.00
1.007.307.707.30
10.0010.0010.00 1.0010.001.00
1.007.507.507.501.00
8.83
10.00 10.00 10.00 10.00 1.00
1.007.307.707.30
10.0010.0010.00 1.0010.001.00
1.007.507.507.501.00
8.83
40. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMAESTRUCTURAL
C2 C3 C4 C5 C6
C7
C12
VP
C8 C9 C10 C11
C15
C18C17
C19 C20
C13
C16
C14
VS
1
HEB
240
24
x
24
VS
2
HE
B 24
0
24
x 24
VS
6
HEB
240
24
x 24
VS
7
HEB
240
24
x 24
VS
3
HEB
24
0
24
x 24
VS
4
HEB
24
0
24
x 24
VS
8
HEB
24
0
24
x
24
HEB 240 24X24 2 HEB 400 30X40 2 HEB400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
VS
2
HEB
24
0
24
x
24
VS
3
HEB
240
24
x 24
VS
3
HEB
240
24
x 24
VS
3
HEB
240
24
x 24
VP 1
HEB 550 30 X 55
VP 2
HEB 550 30 X 55
VP 3
HEB 550 30 X 55
VP 4
HEB 550 30 X 55
VP 5
HEB 550 30 X 55
VP 6
HEB 550 30 X 55
VP 7
HEB 550 30 X 55
VP 8
HEB 550 30 X 55
VP 9
HEB 550 30 X 55
VP 10
HEB 550 30 X 55
VP 11
HEB 550 30 X 55
VP 12
HEB 550 30 X 55
VP 13
HEB 550 30 X 55
VP 14
HEB 550 30 X 55
VP 15
HEB 550 30 X 55
VP16
HEB55030X55
VP17
HEB55030X55
VP18
HEB55030X55
VP19
HEB55030X55
VP20
HEB55030X55
VP22
HEB55030X55
VP23
HEB55030X55
VP26
HEB55030X55
VP27
HEB55030X55
VP30
HEB55030X55
VP24
HEB55030X55
VP28
HEB55030X55
VP31
HEB55030X55
VP25
HEB55030X55
VP21
HEB55030X55
C2 C3 C4 C5 C6
C7
C12
VP
C8 C9 C10 C11
C15
C18C17
C19 C20
C13
C16
C14
VS
1
HEB
240
24
x
24
VS
6
HEB
24
0
24
x
24
VS
3
HEB
24
0 24
x 24
VS
4
HEB
24
0
24
x
24
VS
8
HE
B 24
0
24
x 24
HEB 240 24X24 2 HEB 400 30X40 2 HEB 400 30X40 2HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
VS
2
HEB 240 24
x 24
VS
3
HEB
24
0 24
x 24
VS
3
HEB
24
0 24
x 24
VS
3
HEB
24
0 24
x 24
VP 1
HEB 550 30 X 55
VP 2
HEB 550 30 X 55
VP 3
HEB 550 30 X 55
VP 4
HEB 550 30 X 55
VP 6
HEB 550 30 X 55
VP 7
HEB 550 30 X 55
VP 8
HEB 550 30 X 55
VP 9
HEB 550 30 X 55
VP 10
HEB 550 30 X 55
VP 11
HEB 550 30 X 55
VP 12
HEB 550 30 X 55
VP 13
HEB 550 30 X 55
VP 14
HEB 550 30 X 55
VP 15
HEB 550 30 X 55
VP 15
HEB 550 30 X 55
VP16
HEB55030X55
VP17
HEB55030X55
VP18
HEB55030X55
VP19
HEB55030X55
VP20
HEB55030X55
VP22
HEB55030X55
VP23
HEB55030X55
VP26
HEB55030X55
VP27
HEB55030X55
VP29
HEB55030X55
VP30
HEB55030X55
VP24
HEB55030X55
VP28
HEB55030X55
VP31
HEB55030X55
VP25
HEB55030X55
VP21
HEB55030X55
VP29
HEB55030X55
VP 5
HEB 550 30 X 55
ESTRUCTURA S/5TO PISO ESTRUCTURA S/6TO PISO
10.00 10.00 10.00 10.00 1.00
1.007.307.707.30
10.0010.0010.00 1.0010.001.00
1.007.507.507.501.00
8.83
10.00 10.00 10.00 10.00 1.00
1.007.307.707.30
10.0010.0010.00 1.0010.001.00
1.007.507.507.501.00
7.831.00
C1 C2
C5 C6
C3
C4
VS
3
HEB
24
0
24
x 24
2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40
2 HEB 400 30X40 2 HEB 400 30X40
VP 1
HEB 550 30 X 55
HEB 550 30 X 55
VP4
HEB55030X55
VP6
HEB55030X55
VP7
HEB55030X55
VP8
HEB55030X55
VP5
HEB55030X55
10.00
VS
8
HEB
24
0
24
x
24
VS
8
HEB
24
0
24
x 24
VS
8
HEB 240 24
x 24
VP 32
HEB 550 30 X 55
VP 2
HEB 550 30 X 55
VP 3
HEB 550 30 X 55
VP 4
HEB 550 30 X 55
ESTRUCTURA S/AZOTEA

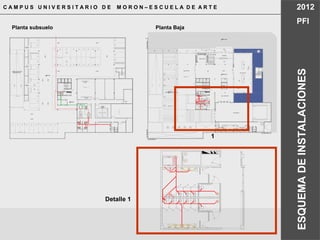

41. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMADEINSTALACIONES
RAMPA VEHICULAR
PENDIENTE16 %
ASCENS OR MECA NICO
CON SALA D E MAQUINAS
ENEL FOSO DE L
ASCENS OR PROF. 1.50 m
NPT -3.30
NPT - 3.30
POZ O BOMBE O PLUVIA L
Cap. 600 0Lts.
2,4 0x1,80x1,60m
2 Electro bombas
BOMBAS
TANQUE DE INCENDIO
Cap: 4000 0Lts.
6x5,50x1,50m
TI 50 X 50 T I 50 X 50
F.M.
LLP
JEVR
LLP
LLP LLPV L.
Ø0,6 0
VL.
Ø0,60
Ø 0,50
ELE CTROBOM BA
B OMBA JOCKEY
MOTOBOMBA
TANQ UE
HIDRONEUMATICO
LLP LLE LLE
TANQUE BOMBEO AGUA DE LLUVIA HºA
Cap: 11000 Lts.
2,5x3x1,50m
CA MARA DE DECAN TACION
Y FILTRADO
POZ O BOMBE O CLOACAL
Cap. 2500 Lts.
1 x1,50x1,60 m
2 Electrobom bas
C.P.V.CAwaductØ0,110
P.P.A .
B.A.
C .I.
P.P.A.
C.D.AwaductØ0,110BajoLosa
BOMBAS
1
2
POZ O BOMBE O PLUVIA L
Cap. 600 0Lts.
2,4 0x1,80x1,60m
2 Electro bombas
INTERCEPTOR DE NAFTA
Cap: 3000 Lts.
2,40x1,40 x1,10m
POZO IM PERMEA BLE
ABIE RTO C/RE JA DE
SEGURIDAD
CA MARA DE DECAN TACION
Y FILTRADO
TANQUE DE BOMBEO HºA
Cap: 5000 Lts
8x3.5x1.8
TI 50 X 50 TI 50 X 50
Rejilla 0,20m x 6,80m
Rejilla0,20mx3,00mRejilla0,20mx3,00mRejilla0,20mx3,00m
Rejilla 0,20m x 3,00mRejilla 0,20m x 3,00m C.D. Awad uct Ø0,110 C.D. Awaduct Ø0,110
C.D.AwaductØ0,110C.D.AwaductØ0,110
Rejilla 0,20m x 3,00mRejilla 0,20m x 3,00m
C.D.LL Awaduct Ø0,110 Bajo Losa
Piso 2 - 4
C.D.LL Awaduct Ø0,110 Bajo Losa
Piso 6 - 7
C.D.LL Awaduct Ø0,110 Bajo Losa
C.D.LLAwaductØ0,110BajoLosa
C.D.LL Awaduct Ø0,110 Bajo Losa
C.D.LL Awaduct Ø0,110 Bajo Losa
Desague por desborde de espejo de agua
NPT +0.00
NPT +0.40
NPT +0.40
Sup. 25 m2
Sup. 25 m2
MC
MC
NPT +0.40
EJE MEDIANERO
EJEMEDIANERO
L.M.
EJEMEDIANERO
L.M.
EJE MEDIANERO
ACCESO
Sup. 22 m2Sup. 23 m2
Sup. 44 M2
Sup. 207 m2 HALL
Sup. 290 m2
Sup. 207 m2
Sup. 8.10 m2
Sup. 123.50 m2
MC
P.P.A .
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
1
2
Planta subsuelo Planta Baja
1
Detalle 1
42. NPT +4.10
B.A.
P.P.A.
P.P.A.
P. P.A.
C.P.V.C Awaduct Ø0,110
C.P.V.C Awaduct Ø0,110
P.P. A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
C.P.V.C Awaduct Ø0,110
5
LLP
LLP
LLP
LLPLLP
4
3
1
5
6 1
1
2
NPT +7.40
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P .P.A .
P.P.A.
P.P.A.
P.P.A.
C.P.V.C Awaduct Ø0,110
C.P.V.C Awaduct Ø0,110
C.P
.V
.C
Aw
ad
uc
tØ0
,06
3
C.
P.V
.C
Aw
ad
uc
tØ0
,06
3
4
3
1
3
5
6
LLP
1
2
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMADEINSTALACIONES
TºH TºM
OFFICE
Sup. 10 m2
P.P.A.
B.A.
P.P.A.
LLP
BAÑO
HOMBRES
Sup. 19.07 m2 BAÑO
MUJERES
Sup. 15.45 m2
VESTUARIO
Sup. 9.73 m2
P.P.A.
P.P.A.
P.P.A.
C.P.V.C Awaduct Ø0,110
Planta 1 º Piso Planta 2 º Piso
43. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMADEINSTALACIONES
NPT +22.20
B.A.
P.P.A.
B.A.
P.P.A.
P.L.
P.P.A.
P.P.A.
1
1
2
COCINA
DEPOSITO
B.A.
P.P.A.
B.A.
P.P.A.
P.L.
Planta 6 º Piso
44. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMADEINSTALACIONES
RAMPA VEHICULAR
PENDIENTE16 %
AS CENSOR MECANIC O
CON SA LA DE M AQUINAS
EN EL FOS O DEL
ASCENSOR P ROF. 1.50 m
NPT -3.30
NPT - 3.30
POZO BOMBEO PLUVIAL
Cap. 6000 Lts.
2,40 x1,80x1,60m
2 Electrobombas
BOMBAS
TANQ UE DE INCENDIO
Cap : 40000 Lts .
6x5,50x 1,50m
TI 50 X 50 TI 50 X 50
F.M.
LLP
JEVR
LLP
LLP LLPVL.
Ø0,60
VL.
Ø0,60
Ø0,50
ELECTROBO MBA
BOMBA J OCKEY
M OTOBOM BA
T ANQUE
HIDRONEUMA TICO
LLP LLE LLE
TANQUE BOMBEO AGUA DE LLUVIA HºA
Cap: 11000 Lts.
2,5x3x1,50m
TI 50 X 50
F.M.
E LECTROBOM BAS
F.A.
LLP
J EVRLLP
L LP
Ø0,50
TI 50 X 50
LLP LLPVL.
Ø0,60
VL.
Ø0,60
CAM ARA DE DECANTA CION
Y F ILTRADO
POZO BOMBEO CLOACA L
Ca p. 2500 Lts .
1x1,50x1, 60m
2 E lectrobombas
C.P.V.CAwaductØ0,110
P.P.A.
B.A.
C.I.
P.P.A.
C.D.AwaductØ0,110BajoLosa
B OMBAS
POZO BOMBEO PLUVIAL
Cap. 6000 Lts.
2,40 x1,80x1,60m
2 Electrobombas
INT ERCEPTO R DE NA FTA
Cap: 3000 Lts.
2,40x1,40x 1,10m
P OZO IMP ERMEABLE
ABIERTO C/REJA DE
SEG URIDAD
CAM ARA DE DECANTA CION
Y F ILTRADO
TANQUE DE BOMBEO HºA
Cap: 5000 Lts
8x3.5x1.8
TI 50 X 50 TI 50 X 50
Rejilla 0,20m x 6,80m
Rejilla0,20mx3,00mRejilla0,20mx3,00mRejilla0,20mx3,00m
Rejilla 0,20m x 3,00mRejilla 0,20m x 3,00m C.D. Awaduct Ø0,110 C.D. Awaduct Ø0,110
C.D.AwaductØ0,110C.D.AwaductØ0,110
Rejilla 0,20m x 3,00mRejilla 0,20m x 3,00m
BDA
25 x 25 cm.
BDA
25 x 25 cm.
C.LL. Awaduct Ø0,110
BDA
25 x25 cm.
BDA
25 x 25 cm.
C.L
L.
Aw
adu
ct
Ø0
,11
0
BDT
25 x 25 cm.
BDT
25 x 25 cm.
1
BDA
25 x 25 cm.
BDA
25 x 25 cm.
C.LL. Awaduct Ø0,110
BDA
25 x25 cm.
BDA
25 x 25 cm.
C.D.LL Awaduct Ø0,110 Bajo Losa
Piso 2 - 4
C.D.LL Awaduct Ø0,110 Bajo Losa
Piso 6 - 7
C.L
L.
Aw
adu
ct
Ø0
,11
0
BDT
25 x 25 cm.
BDT
25 x 25 cm.
C.D.LL Awaduct Ø0,110 Ba jo Losa
C.D.LLAwaductØ0,110BajoLosa
9
4
10
11
5
C.D.LL Awaduct Ø0,110 Bajo Losa
C.D.LL Awaduct Ø0,110 Bajo Losa
Desague por desborde de espejo de agua
1
7 8
3
6
BDA con embudo
bajo losa
25 x25 cm.
BDAcon embudo
b ajo losa
25 x 25 cm.
BDA con embudo
bajo losa
25 x25 cm.
BDAcon embudo
b ajo losa
25 x 25 cm.
NPT +0.00
NPT +0.40
NPT +0.40
Sup. 25 m2
Sup. 25 m2
MC
MC
NPT +0.40
EJE MEDIANERO
EJEMEDIANERO
L.M.
EJEMEDIANERO
L.M.
EJE MEDIANERO
ACCESO
Sup. 22 m2Sup. 23 m2
Sup. 44 M2
Sup. 207 m2 HALL
Sup. 290 m2
Sup. 207 m2
Sup. 8.10 m2
Sup. 123.50 m2
MC
9 10
11
5
NPT -3.30
POZO BOMBEO PLUVIAL
Cap. 6000 Lts.
2,40x1,80x1,60m
2 Electrobombas
BOMBAS
TANQUE BOMBEO AGUA DE LLUVIA HºA
Cap: 11000 Lts.
2,5x3x1,50m
TI 50 X 50
F.M.
ELECTROBOMBAS
F.A.
LLP
JEVRLLP
LLP
Ø0,50
TI 50 X 50
LLP LLPVL.
Ø0,60
VL.
Ø0,60
CAMARA DE DECANTACION
Y FILTRADO
POZO BOMBEO CLOACAL
Cap. 2500 Lts.
1x1,50x1,60m
2 Electrobombas
BOMBAS
POZO BOMBEO PLUVIAL
Cap. 6000 Lts.
2,40x1,80x1,60m
2 Electrobombas
INTERCEPTOR DE NAFTA
Cap: 3000 Lts.
2,40x1,40x1,10m
POZO IMPERMEABLE
ABIERTO C/REJA DE
SEGURIDAD
CAMARA DE DECANTACION
Y FILTRADO
Rejilla 0,20m x 3,00m
BDA
25 x 25 cm.
BDA
25 x 25 cm.
C.
LL
.Aw
ad
uc
tØ
0,1
10
BDT
25 x 25 cm.
BDT
25 x 25 cm.
1
BDA
25 x 25 cm.
BDA
25 x 25 cm.
C.
LL
.Aw
ad
uc
tØ
0,1
10
BDT
25 x 25 cm.
BDT
25 x 25 cm.
9
4
108
6
5 55 5
LLP
Planta Subsuelo Planta Baja

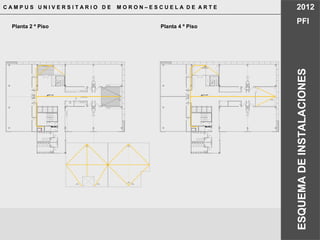

45. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMADEINSTALACIONES
TABLERO
ELECTICO
NPT +14.80
BDA
20 x 20 cm.
BDA
20 x 20 cm.
P.P.A.
P. P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
NPT +7.40
BDA
20 x 20 cm.
BDA
20 x 20 cm.
CLL. Awaduct Ø0,110
CLL. Awaduct Ø0,110
BDA
25 x 25 cm.
BDA
20 x 20 cm.
BDA
20 x 20 cm.
BDA
20 x 20 cm.
BDA
25 x 25 cm.
BDA
20 x 20 cm.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P .P.A.
P .P.A.
P.P.A.
P.P.A.
C.P.V.C Awaduct Ø0,110
C.P.V.C Awaduct Ø0,110
C.
P.V
.C
Aw
ad
uc
tØ0
,06
3
C.P
.V
.C
Aw
ad
uc
tØ0
,06
3
Planta 2 º Piso Planta 4 º Piso
46. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMADEINSTALACIONES
NPT +22.20
BDA
20 x 20 cm.
BDA
20 x 20 cm.
CLL. Awaduct Ø0,110
BDA
15 x 15 cm.
BDA
20 x 20 cm.
BDA
15 x 15 cm.
BDA
15 x15 cm.
CLL. Awaduct Ø0,110CLL. Awaduct Ø0,110
B.A.
P.P.A.
B.A.
P.P.A.
P.L.
P.P.A.
P.P.A.
NPT +25.90
NPT +25.90
POLEA
TABLERODECOMANDO
FRENO
MOTOR
NIVELADOR
REGULADOR
TABLERO DE FUERZA MOTRIZ
Tanque de Reserva
Cap.
Dimensiones:
Tanque de Reserva
Almacenamiento Agua de Lluvia
Cap.
Dimensiones:
Colector Solar Innoa Colector Solar Innoa Colector Solar Innoa
Colector Solar Innoa Colector Solar Innoa Colector Solar Innoa
Colector Solar Innoa Colector Solar Innoa Colector Solar Innoa
Colector Solar Innoa Colector Solar Innoa Colector Solar Innoa
Incl. 35 % Incl. 35 % Incl. 35 %
Incl. 35 % Incl. 35 % Incl. 35 %
Incl. 35 % Incl. 35 % Incl. 35 %
Incl. 35 % Incl. 35 % Incl. 35 %
dim 1.33x1.70x0.18 dim 1.33x1.70x0.18 dim 1.33x1.70x0.18
dim 1.33x1.70x0.18 dim 1.33x1.70x0.18 dim 1.33x1.70x0.18
dim 1.33x1.70x0.18 dim 1.33x1.70x0.18 dim 1.33x1.70x0.18
dim 1.33x1.70x0.18 dim 1.33x1.70x0.18 dim 1.33x1.70x0.18
Tanque Acumulador
Cap. 2000 Lts
BDA
25 x 25 cm.
Sup. a desaguar 87m²
BDA
25 x 25 cm.
Sup. a desaguar 87m²
BDA
20 x 20 cm.
Sup. a desaguar 77m²
BDA
20 x 20 cm.
Sup. a desaguar 80m²
BDA
20 x 20 cm.
Sup. a desaguar 43m²
BDA
20 x 20 cm.
Sup. a desaguar 76m²
BDA
25 x 25 cm.
Sup. a desaguar 87m²
CLL. Awaduct Ø0,110
CLL. Awaduct Ø0,110
CLL.AwaductØ0,110
CLL. Awaduct Ø0,110
CLL.AwaductØ0,110
CLL. Awaduct Ø0,110
Planta 6 º Piso Planta Azotea
47. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMADEINSTALACIONES
NPT +4.10
B.A.
P.P.A.
P.P.A.
P.P.A.
C.P.V.C Awaduct Ø0,110
C.P.V.C Awaduct Ø0,110
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
C.P.V.C Awaduct Ø0,110
5 5
LLP
LLP
L LP
LLP LLP
LLP
LLP
LLP
LLP
4
3
1
5
6 7
1
6
1
LLP
NPT +7.40
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P .P.A.
C.P.V.C Awaduct Ø0,110
C.P.V.C Awaduct Ø0,110
C.P
.V.
C
Aw
a
duc
tØ0
,06
3
C.P
.V
.C
A
wa
du
ct
Ø0
,06
3
LLP
3
1
4
3
1
3
4
5 5
6 7 6
LLP
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
P.P.A.
LLP
3
2
1
2
1
3
4
5
7 6
LLP
BAÑO
HOMBRES
Sup. 19.07 m2 BAÑO
MUJERES
Sup. 15.45 m2
VESTUARIO
Sup. 9.73 m2
P.P.A.
P.P.A.
P.P.A.
C.P.V.C Awaduct Ø0,110
5 5
LLP
LLP
LLP LLP
TºH TºM
OFFICE
Sup. 10 m2
P.P.A.
B.A.
P.P.A.
LLP
LLP
LLP
LLP
Planta 1 º Piso Planta 2º Piso
48. NPT +22.20
B.A.
P.P.A.
B.A.
P.P.A.
P.L.
P.P.A.
P.P.A.
3
2
1
1
4
3
2
1
1
LLP
8
4
5
5
6
7
6
1
LLP
NPT +25.90
NPT +25.90
POLEA
TABLERODECOMANDO
FRENO
MOTOR
NIVELADOR
REGULADOR
TABLERO DE FUERZA MOTRIZ
4
3
2
1
1
4
3
2
1
1
TI 50 X 50
F.M.F.A.
Ø0,50
TI 50 X 50
LLP LLPVL.
Ø0,60
VL.
Ø0,60
V.L.
0.050
LL.E.
Ų0.050
Ų0.60
Ų0.050
LL.E.
V.L.
Ų0.60
TANQUEDEBOMBEOHºA
Cap:.......
TI50X50TI50X50
55
FMECĮNICO
6
78
Tanque de Reserva
Cap.
Dimensiones:
Tanque de Reserva
Almacenamiento Agua de Lluvia
Cap.
Dimensiones:
Colector Solar Innoa Colector Solar Innoa Colector Solar Innoa
Colector Solar Innoa Colector Solar Innoa Colector Solar Innoa
Colector Solar Innoa Colector Solar Innoa Colector Solar Innoa
Colector Solar Innoa Colector Solar Innoa Colector Solar Innoa
Incl. 35 % Incl.35 % Incl. 35 %
Incl. 35 % Incl.35 % Incl. 35 %
Incl. 35 % Incl.35 % Incl. 35 %
Incl. 35 % Incl.35 % Incl. 35 %
dim 1.33x1.70x0.18 dim 1.33x1.70x0.18 dim 1.33x1.70x0.18
dim 1.33x1.70x0.18 dim 1.33x1.70x0.18 dim 1.33x1.70x0.18
dim 1.33x1.70x0.18 dim 1.33x1.70x0.18 dim 1.33x1.70x0.18
dim 1.33x1.70x0.18 dim 1.33x1.70x0.18 dim 1.33x1.70x0.18
1
Tanque Acumulador
Cap. 2000 Lts
4
3
2
1
1
4
3
2
1
1
TI 50 X 50
F.M.F.A.
Ø0,50
TI 50 X 50
LLP LLPVL.
Ø0,60
VL.
Ø0,60
55
6
78
1
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMADEINSTALACIONES
COCINA
DEPOSITO
B.A.
P.P.A.
B.A.
P.P.A.
P.L.
4
3
2
1
1
4
3
2
1
1
TI 50 X 50
F.M.F.A.
Ø0,50
TI 50 X 50
LLP LLPVL.
Ø0,60
VL.
Ø0,60
V.L.
0.050
LL.E.
Ų0.050
Ų0.60
Ų0.050
LL.E.
V.L.
Ų0.60
TANQUEDEBOMBEOHºA
Cap:.......
TI50X50TI50X50
55
FMECĮNICO
6
78
Tanque de Reserva
Cap.
Dimensiones:
Tanque de Reserva
Almacenamiento Agua de Lluvia
Cap.
Dimensiones:
1
Tanque Acumulador
Cap. 2000 Lts
4
3
2
1
1
4
3
2
1
1
TI 50 X 50
F.M.F.A.
Ø0,50
TI 50 X 50
LLP LLPVL.
Ø0,60
VL.
Ø0,60
55
6
78
1
Planta 6 º Piso Planta Azotea
49. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMADEINSTALACIONES
NPT +0.40
NPT +0.00
NPT +0.40
NPT +0.40
TS2 PB
TS 1 PB
TS 3 PB
RAMPA VEHICULAR
PENDIENTE16 %
ASCENSO R MECANICO
CON SA LA DE MAQUINAS
EN EL FO SODEL
A SCENSOR P ROF. 1.50m
NPT -3.30
NPT - 3.30
POZO BOMB EO PLUVIAL
Cap. 6000 Lts.
2,40x 1,80 x1,60m
2 Electrobombas
BOM BAS
TA NQUE DE INCENDI O
Cap: 40000 Lts.
6 x5,50x1,50m
TI 50X 50 TI 50 X 50
F .M.
LLP
JEVR
LLP
LLP LLPVL.
Ø0,60
VL.
Ø0,60
Ø0,50
ELECTROBO MBA
BOMB A JOCKEY
MOT OBOM BA
TANQUE
HIDRONEUM ATICO
LLP LLE LLE
TANQUE BOMBEO AGUA DE LLUVIA HºA
Cap: 11000 Lts.
2,5x3x1,50m
CAM ARA DE DECANTACION
Y FILT RADO
POZO BO MBEO CLOACAL
C ap. 250 0Lts.
1x1,50x1,60m
2 E lectrobombas
C.D.AwaductØ0,110BajoLosa
BOMBAS
POZO BOMB EO PLUVIAL
Cap. 6000 Lts.
2,40x 1,80 x1,60m
2 Electrobombas
INTE RCEP TORD E NAF TA
Cap: 3000 Lts.
2,40x 1,40x1,10m
POZ O IMPE RMEA BLE
A BIERT O C/RE JA DE
SEGURIDA D
CAM ARA DE DECANTACION
Y FILT RADO
TANQUE DE BOMBEO HºA
Cap: 5000 Lts
8x3.5x1.8
TI 50 X 50 T I 50 X 50
Rejilla 0,20m x 6,80m
Rejilla0,20mx3,00mRejilla0,20mx3,00mRejilla0,20mx3,00m
Rejilla 0,20m x 3,00mRejilla 0,20m x 3,00m
C.D.AwaductØ0,110C.D.AwaductØ0,110
Rejilla 0,20m x 3,00mRejilla 0,20m x 3,00m
C.D.LLAwaductØ0,110BajoLosa
50. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMADEINSTALACIONES
NPT +4.10
TS 2 1ºP
TS 4 1ºP
TS 3 1ºP
TS 1 1ºP
TS 5 1º P
NPT +7.40
TS 3 2ºP
TS 2 2ºP
TS 1 2ºP
TS 4 2ºP
TS 5 2ºP TS 6 2ºP
NPT +11.10
TS 3 3ºP
TS 2 3ºP
TS 1 3ºP
TS 4 3ºP
TS 5 3ºP TS 6 3ºP
NPT +14.80
TS 3 5ºP
TS 2 5º P
TS 1 5ºP
TS 4 5ºP
TS 5 5ºP TS 6 5ºP

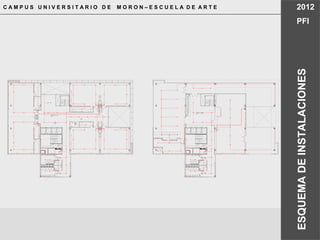

51. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
ESQUEMADEINSTALACIONES
NPT +11.10
TS 3 4ºP
TS 2 4ºP
TS 1 4ºP
TS 4 4ºP
TS 5 4ºP TS 6 4ºP
NPT +22.20
TS 3 6ºP
TS 1 6ºP
TS 2 6ºP
52. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
DETALLES
PASARELA METALICA PARA LIMPIEZA
Mensula abulonada a la Losa
VIGA HEB 500
DVH ECOGLAS
24 mm FLOAT GRIS
TERMOENDURECIDO DE 6mm+
CAMARA DE AIRE DE 9mm+
LAMINADO DE SEGURIDAD
INCOLORO 6mm -3+3
Intencidad sonora: 60db
Aislacion: 0.06cm
PISO FLOTANTE KRONOTEX
alto transito origen aleman
10 mm esp. color Sacramento
CURTAIN WALL
COLUMNA HEB 400
REVESTIMIENTO REYNOBOND
Panel Compuesto de Aluminio
CARPETADE NIVELACION 3cm
STEEL DECK INSTADECK
Lamina de acero estructural Galvanizada
Chapa Cal 18
con Malla ADN 420 REPARTICION Y
RESISTENTE
PARASOL DE ALUMINIO ALUAR
MOD 7257
BANDEJA PORTACABLE
CHAPA GALCANIZADA
INFORMES
53. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
DETALLES
VIGA P HEB 550
DVH ECOGLAS
24 mm FLOAT GRIS
TERMOENDURECIDO DE 6mm+
CAMARA DE AIRE DE 9mm+
LAMINADO DE SEGURIDAD
INCOLORO 6mm -3+3
Intencidad sonora: 60db
Aislacion: 0.06cm
PISO FLOTANTE KRONOTEX
alto transito origen aleman
10 mm esp. color Sacramento
COLUMNA HEB 400
CARPETADE NIVELACION 3cm
STEEL DECK INSTADECK
Lamina de acero estructural Galvanizada
Chapa Cal 18
con Malla ADN 420 REPARTICION Y
RESISTENTE
BANDEJA PORTACABLE
CHAPA GALCANIZADA
PLACA SUPERBOARD PRO
Placa Cementicia 10 mm de borde
Rebajado
sin junta, terminacion
con pintura fibrada
ISOVER
Fieltro Lana de Vidrio 100mm
PANELES MOVILES ACUSTICOS
DECIBEL
SIGNATURE MOD: 8600
COLOR ROJO
VIGA S HEB 240
54. EFV-Energía Fotovoltaica
Para el cálculo de 60 bocas exteriores con lámparas led de 15 Watt, que funcionan 8 horas al día, la demanda de electricidad será:
Irradiación solar promedio según mapa solar es de 4,19 kWh/m2/día.
Ar = 1200 x 7,2 kwh/dia / 4,19 kwh/m2/dia = 2062,05 Wp (watts pico)
Para el modelo 51107 - con 85 Wp tenemos:
2062,05 Wp /85 = 24 módulos, Medidas: 1028mmX668mmX36mm,
Costo de: 24 x 610 = 14792 US$
Tamaño de las baterías: 3 x 7,2 kWh / 0.8 /0.5/= 54 kWh
N° de Baterías = 54000/(120x12) = 38 Baterías de 12 V con una capacidad de 120 Ah c/u
C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
SUSTENTABILIDAD
SUSTENTABILIDAD
Ventilaciones Cruzadas
Producción de EFV-Energía Fotovoltaica
Calentamiento de Agua con Colector Solar
Recolección y reutilización de Aguas de lluvia
Colector Solar
Según calculo para una distribución de ACS
con un consumo de 1500l/día de agua
es necesario 10 colectores solares
de 1,33mx1,70m
55. C A M P U S U N I V E R S I T A R I O D E M O R O N – E S C U E L A D E A R T E 2012
PFI
SUSTENTABILIDAD
2
3
4
1
1 DISTRIBUCION DIRECTA IMPULSION A TANQUE DE RESERVA
5
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 6TO Y 5TO PISO
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 4TO Y 3ER PISO
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 2DO Y 1ER PISO
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE PB
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES 1ER PISO Y BACHAS AULAS 2DO
PISO
2
3
4
1
1 DISTRIBUCION DIRECTA IMPULSION A TANQUE DE RESERVA
5
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 6TO Y 5TO PISO
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 4TO Y 3ER PISO
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 2DO Y 1ER PISO
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE PB
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 2DO PISO SUM Y SBS
6
7 BAJADA DE TANQUE DE RESERVA A LA CALDERA
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 2DO PISO SUM Y SBS
1 ALIMENTACION COCINA/VES. HOMBRES Y MUJERES SB/OFFICE
PROVICION DE AGUA FRIA
PROVICION DE AGUAS GRICES
PROVICION DE AGUA CALIENTE
Ø 0.025
Ø 0.025
Ø 0.025
Ø 0.025
Ø 0.019
Ø 0.025
Ø 0.019
Ø 0.019
Ø 0.019
Ø 0.025
Ø 0.025
Ø 0.025
Ø 0.025
Ø 0.019
Ø 0.019
8 BAJADA DE TANQUE DE RESERVA A LA 6TO PISO CAFETERIA
9 BAJADA DE TANQUE DE RESERVA A COLECTOR SOLAR
Ø 0.019
Ø 0.019
2
3
4
1
1 DISTRIBUCION DIRECTA IMPULSION A TANQUE DE RESERVA
5
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 6TO Y 5TO PISO
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 4TO Y 3ER PISO
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 2DO Y 1ER PISO
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE PB
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES 1ER PISO Y BACHAS AULAS 2DO
PISO
2
3
4
1
1 DISTRIBUCION DIRECTA IMPULSION A TANQUE DE RESERVA
5
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 6TO Y 5TO PISO
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 4TO Y 3ER PISO
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 2DO Y 1ER PISO
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE PB
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 2DO PISO SUM Y SBS
6
7 BAJADA DE TANQUE DE RESERVA A LA CALDERA
BAJADA DE TANQUE DE RESERVA A BAÑO HOMBRES Y MUJERES DE 2DO PISO SUM Y SBS
1 ALIMENTACION COCINA/VES. HOMBRES Y MUJERES SB/OFFICE
PROVICION DE AGUA FRIA
PROVICION DE AGUAS GRICES
PROVICION DE AGUA CALIENTE
8 BAJADA DE TANQUE DE RESERVA A LA 6TO PISO CAFETERIA
9 BAJADA DE TANQUE DE RESERVA A COLECTOR SOLAR
SB
PB
1 Piso
2 Piso
3 Piso
4 Piso
5 Piso
6 Pisolv
lv
lv
lv
lv+d
lv
lv
lv+du
lv
lv
lv
caldera
m
in
m
in
m
in
m
in
m
in
in
m
in
m
in
m
in
Patios
Patios
Cubiertas
Patios
Terraza
Cubierta
Cubiertas
Cubiertas
Tamque Bombeo
recoleccion Agua de Lluvia
Cap. 12.300 Lts
3x3x1.5
Tamque Bombeo
Cap.5000Lts
(2x2x2)
Tanque de Reserva
almacenamiento Agua de Lluvia
Cap. 24.600Lts
(5.5x3x1.5)
Tamque Reserva
Cap10.500 Lts
(2x3x1.8)
Esquema de Suministro de Agua
Pc
Pc
Pc
du
Colector Solar Innoa
Mod. SI-EST 200
Dimnesiones
h: 1.33 m
a= 1.70m
Prof.= 0.18
Cubiertas
Pc
