Este documento describe el sistema de vigueta y bovedilla para losas de concreto. Incluye elementos como viguetas de acero pretensado, bovedillas ligeras de relleno y una losa superior de compresión de concreto. Explica los pasos de instalación, que incluyen montaje de viguetas, colocación de bovedillas, apuntalamiento, instalación de servicios e instalación de la malla y colado de la losa superior. También discute ventajas como rapidez de construcción, pero limitaciones como tamaños má

1. LOSA DE VIGUETA Y
BOVEDILLA
INTEGRANTES: Eduardo Daniel Gámez Molina
Alma Delia Jerónimo Rodríguez
Luisa María Angel Cruz
Andrea López Gonzalez
Johnatan Rafael Madrigal Reyes

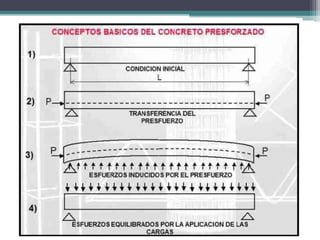

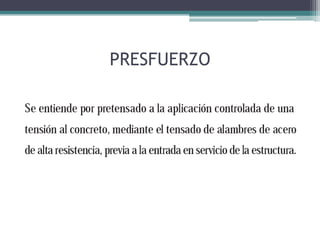

2. PRESFUERZO

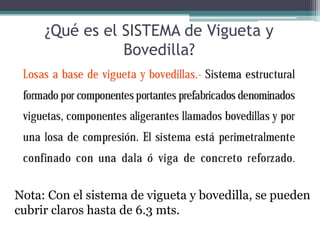

4. ¿Qué es el SISTEMA de Vigueta y
Bovedilla?
Nota: Con el sistema de vigueta y bovedilla, se pueden
cubrir claros hasta de 6.3 mts.

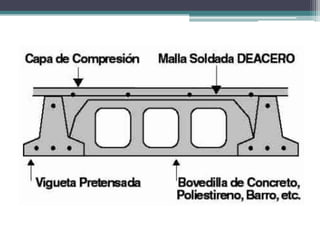

6. ELEMENTOS DEL SISTEMA

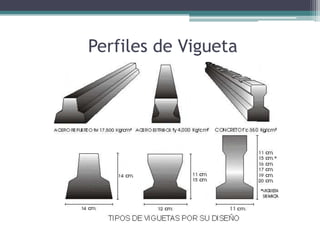

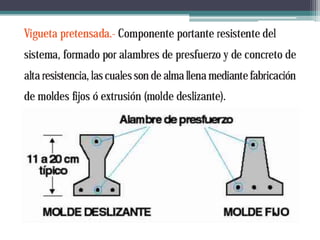

8. Perfiles de Vigueta

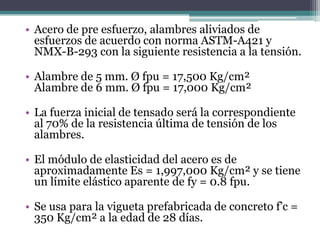

9. • Acero de pre esfuerzo, alambres aliviados de
esfuerzos de acuerdo con norma ASTM-A421 y
NMX-B-293 con la siguiente resistencia a la tensión.
• Alambre de 5 mm. Ø fpu = 17,500 Kg/cm²
Alambre de 6 mm. Ø fpu = 17,000 Kg/cm²
• La fuerza inicial de tensado será la correspondiente
al 70% de la resistencia última de tensión de los
alambres.
• El módulo de elasticidad del acero es de
aproximadamente Es = 1,997,000 Kg/cm² y se tiene
un límite elástico aparente de fy = 0.8 fpu.
• Se usa para la vigueta prefabricada de concreto f’c =
350 Kg/cm² a la edad de 28 días.

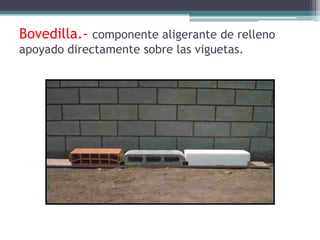

10. Bovedilla.- componente aligerante de relleno
apoyado directamente sobre las viguetas.

11. Bovedillas

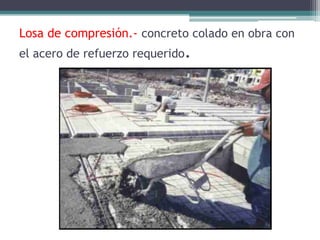

12. Losa de compresión.- concreto colado en obra con
el acero de refuerzo requerido.

13. • Para el firme de compresión o losa colada en
sitio, el concreto deberá tener una resistencia de
f’c = 200 Kg/cm² a la edad de 28 días y tendrá
un espesor mínimo de 3 cm sobre la bovedilla.

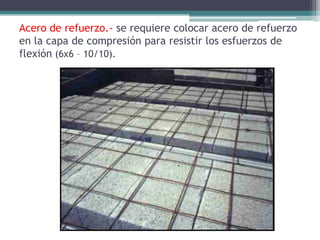

14. Acero de refuerzo.- se requiere colocar acero de refuerzo
en la capa de compresión para resistir los esfuerzos de
flexión (6x6 – 10/10).

15. ACEROS DE PRESFUERZO
• Acero No Aleado:
• Acero Aleado:

17. Paso 1

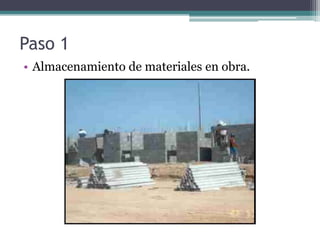

• Almacenamiento de materiales en obra.

18. Paso 2

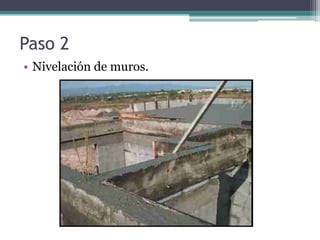

• Nivelación de muros.

19. Paso 3

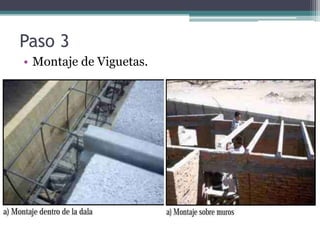

• Montaje de Viguetas.

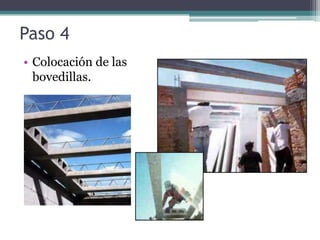

20. Paso 4
• Colocación de las
bovedillas.

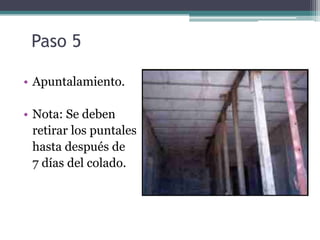

21. Paso 5
• Apuntalamiento.
• Nota: Se deben
retirar los puntales
hasta después de
7 días del colado.

22. Paso 6

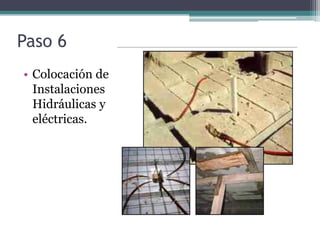

• Colocación de
Instalaciones
Hidráulicas y
eléctricas.

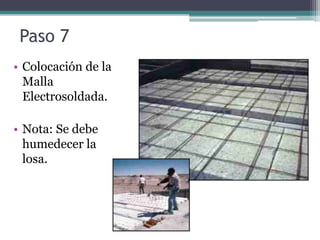

23. Paso 7
• Colocación de la
Malla
Electrosoldada.
• Nota: Se debe
humedecer la
losa.

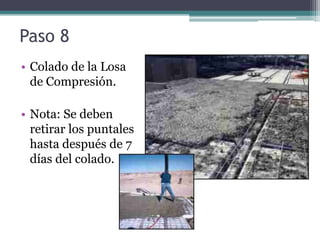

24. Paso 8
• Colado de la Losa
de Compresión.
• Nota: Se deben
retirar los puntales
hasta después de 7
días del colado.

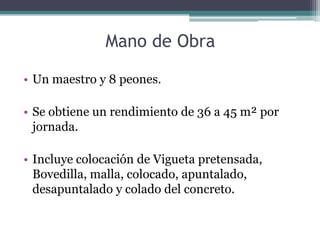

25. Mano de Obra
• Un maestro y 8 peones.
• Se obtiene un rendimiento de 36 a 45 m² por
jornada.
• Incluye colocación de Vigueta pretensada,
Bovedilla, malla, colocado, apuntalado,
desapuntalado y colado del concreto.

26. VENTAJAS

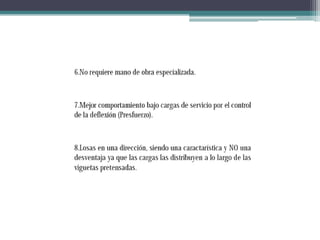

29. Desventajas

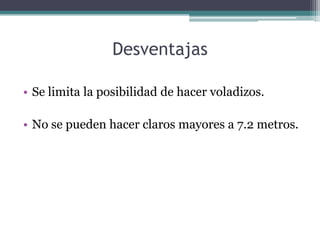

• Se limita la posibilidad de hacer voladizos.
• No se pueden hacer claros mayores a 7.2 metros.

30. Fabricantes
Empresas que la Fabrican
