El documento proporciona definiciones y explicaciones de varios componentes clave del cableado estructurado, incluyendo cable trenzado, conectores RJ45, paneles de parcheo, tarjetas de red, tomacorrientes, cables de parcheo, jacks RJ45, routers, racks y sus funciones en el cableado estructurado.

1. ACTIVIDAD UNO<br />FASE PLANEACION<br />POR: <br />JUAN CAMILO VELASQUEZ<br />MICHAEL RESTREPO<br />KATYAJANY VAZQUES<br />CARLOS HERNAN VIVAS<br />11-2<br /> <br /> INSTITUCION EDUCATIVA GABO<br />REDES<br />PRESENTADO A:<br />MARCO ANTONIO FULA ORTIZ<br />2011<br />CARTAGO, (VALLE) 06-08-2011<br />CABLEADO PERMANENTE<br />¿Qué es?<br />(aunque en estricto rigor debería llamarse \"
par torcido\"
) es un medio de conexión usado en telecomunicaciones en el que dos conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes.<br />¿Cuál es Su Función?<br />El entrelazado de los cables disminuye la interferencia debido a que el área de bucle entre los cables, la cual determina el acoplamiento eléctrico en la señal, se ve aumentada. En la operación de balanceado de pares, los dos cables suelen llevar señales paralelas y adyacentes (modo diferencial), las cuales son combinadas mediante sustracción en el destino. El ruido de los dos cables se aumenta mutuamente en esta sustracción debido a que ambos cables están expuestos a interferencias electromagnéticas similares.<br />La tasa de trenzado, usualmente definida en vueltas por metro, forma parte de las especificaciones de un tipo concreto de cable. Cuanto menor es el número de vueltas, menor es la atenuación de la diafonía. Donde los pares no están trenzados, como en la mayoría de las conexiones telefónicas residenciales, un miembro del par puede estar más cercano a la fuente que el otro y, por tanto, expuesto a niveles ligeramente distintos de interferencias electromagnéticas.<br />Especificaciones técnicas<br />Está limitado en distancia, ancho de banda y tasa de datos. También destacar que la atenuación es una función fuertemente dependiente de la frecuencia. La interferencia y el ruido externo también son factores importantes, por eso se utilizan coberturas externas y el trenzado. Para señales analógicas se requieren amplificadores cada 5 o 6 kilómetros, para señales digitales cada 2 ó 3. En transmisiones de señales analógicas punto a punto, el ancho de banda puede llegar hasta 250 kHz. En transmisión de señales digitales a larga distancia, el data rate no es demasiado grande, no es muy efectivo para estas aplicaciones.<br />En redes locales que soportan ordenadores locales, el data rate puede llegar a 10 Mbps (Ethernet) y 100 Mbps (Fast-Ethernet).<br />PLUGS RJ45<br />¿Qué es?<br />Es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.<br />Es utilizada comúnmente con estándares como TIA/EIA-568-B, que define la disposición de los pines o wiring HYPERLINK \"
http://es.wikipedia.org/wiki/Pinout\"
\o \"
Pinout\"
pinout.<br />Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232.<br />¿Cómo funciona?<br />Sistema de Cableado Estructurado para cableado horizontal o secundario, uso interno, en salas de telecomunicaciones, puntos de distribución o en puntos de acceso en el sitio de trabajo.<br />Especificaciones técnicas<br />Para que todos los cables funcionen en cualquier red, se sigue un estándar a la hora de hacer las conexiones. Los dos extremos del cable (UTP CATEGORIA 4 Ó 5) llevarán un conector RJ45 con los colores en el orden indicado en la figura. Existen dos maneras de unir el cable de red con su respectivo terminal RJ45, el crimpado o pochado se puede hacer de manera manual (crimpadora de tenaza) o al vació sin aire mediante inyectado de manera industrial.<br />Imagen<br />PARCH PANEL<br />¿Qué es?<br />Los llamados Patch Panel son utilizados en algún punto de una red informática donde todos los cables de red terminan. Se puede definir como paneles donde se ubican los puertos de una red, normalmente localizados en un bastidor o rack de telecomunicaciones. Todas las líneas de entrada y salida de los equipos (ordenadores, servidores, impresoras... etc.) tendrán su conexión a uno de estos paneles.<br />¿Cual es dentro el cableado estructurado?<br />Los Patch Panel permiten hacer cambios de forma rápida y sencilla conectando y desconectando los cables de parcheo. Esta manipulación de los cables se hará habitualmente en la parte frontal, mientras que la parte de atrás del panel tendrá los cables mas permanentes y que van directamente a los equipos centrales (Switches, HYPERLINK \"
http://www.ordenadores-y-portatiles.com/router.html\"
Routers, concentradores... etc.).<br />FUNCIONES ESPECIFICAS<br />Sus paneles electrónicos utilizados en algún punto de una red informática o sistema de comunicaciones analógico o digital en donde todos los cables de red terminan. Se puede definir como paneles donde se ubican los puertos de una red o extremos analógicos o digitales de una red, normalmente localizados en un bastidor o rack de telecomunicaciones. Todas las líneas de entrada y salida de los equipos (ordenadores, servidores, impresoras, entre otros) tendrán su conexión a uno de estos paneles. Se utilizan también en aplicaciones de audio o comunicaciones.<br />CAPA A LA QUE PERTENECE:<br />Capa numero 2<br />TARJETA DE RED<br />¿Qué es?<br />Una tarjeta de red o adaptador de red permite la comunicación con aparatos conectados entre si y también permite compartir recursos entre dos o más computadoras (discos duros, CD-ROM, impresoras, etc.). A las tarjetas de red también se les llama NIC (por network interface card; en español \"
tarjeta de interfaz de red\"
). Hay diversos tipos de adaptadores en función del tipo de cableado o arquitectura que se utilice en la red (coaxial fino, coaxial grueso, HYPERLINK \"
http://es.wikipedia.org/wiki/Token_Ring\"
\o \"
Token Ring\"
Token Ring, etc.), pero actualmente el más común es del tipo Ethernet utilizando una interfaz o conector RJ-45.<br />Funcione en el cableado estructurado<br />Actúan como la interfaz entre un ordenador y el cable de red. La función de la tarjeta de red es la de preparar, enviar y controlar los datos en la red.<br />ESPESIFICACIONES TECNICAS MÁS IMPORTANTES<br />Cada tarjeta de red tiene un número de identificación único de 48 bits, en hexadecimal llamado dirección MAC (no confundir con Apple Macintosh). Estas direcciones hardware únicas son administradas por el Institute of Electronic and Electrical Engineers (IEEE). Los tres primeros octetos del número MAC son conocidos como OUI e identifican a proveedores específicos y son designados por la IEEE.<br />Se denomina también NIC al circuito integrado de la tarjeta de red que se encarga de servir como interfaz de Ethernet entre el medio físico (por ejemplo un cable coaxial) y el equipo (por ejemplo una computadora personal o una impresora). Es un circuito integrado usado en computadoras o periféricos tales como las tarjetas de red, impresoras de red o sistemas integrados (embebed en inglés), para conectar dos o más dispositivos entre sí a través de algún medio, ya sea conexión inalámbrica, cable UTP, cable coaxial, fibra óptica, etc.<br />La mayoría de tarjetas traen un zócalo vacío rotulado BOOT ROM, para incluir una ROM opcional que permite que el equipo arranque desde un servidor de la red con una imagen de un medio de arranque (generalmente un disquete), lo que permite usar equipos sin disco duro ni unidad de disquete. El que algunas placas madre ya incorporen esa ROM en su BIOS y la posibilidad de usar tarjetas Compact Flash en lugar del disco duro con sólo un adaptador, hace que comience a ser menos frecuente, principalmente en tarjetas de perfil bajo.<br />Tomacorriente:<br />¿Qué es?<br />Se denomina tomacorriente a la pieza cuya función es establecer una conexión eléctrica segura con un enchufe macho de función complementaria.Generalmente se sitúa en la pared, de forma superficial o empotrado en la misma. Consta como mínimo de dos piezas metálicas que reciben a sus complementarias macho y permiten la circulación de la corriente eléctrica.<br />¿Función en el cableado estructurado?<br />Su función es la \"
conexión\"
entre el aparato y la red para que el primero tenga energía para su funcionamiento.<br />Imagen<br />Especificaciones técnicas<br />Monofásico es que tiene conectado 1 cable vivo, 1 cable neutro y 1 cable tierrabifásico es que tiene conectado 2 cable vivo (cada uno de 110v dando total de 220v), 1 cable neutro y 1 cable tierratrifásico es que tiene conectado 3 cable vivo (cada uno de 110v dando total de 330v), 1 cable neutro y 1 cable tierra<br />Capa a la que pertenece<br />Física<br />¿Qué es un Parch Cord?<br />Es cualquier cable de red no necesariamente corto y normalmente son de fabrica, son muy resistentes tanto conectores como blindaje. Normalmente se los usa para conexiones en Patch panels o punto a punto. Los tipos son los mismos que las categorías de cables UTP ya que este mismo es un cable UTP (cat 5, 5e, cat 6, etc.).<br />¿Cuál es su función en un cableado estructurado?<br />Un patch cord se utiliza para conectar cableados a los hubs, routers, etc, o para conectar los equipos entre sí. Son cables de red cortos, y generalmente más flexibles y resistentes.<br />Imagen<br />Especificaciones técnicas:<br />Capa a la que pertenece:<br />Capa Física<br />¿Qué es un Jack RJ-45?<br />Es una interfaz física comúnmente usada para conectar redes de cableado estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del Código Federal de Regulaciones de Estados Unidos. Posee ocho pines o conexiones eléctricas, que normalmente se usan como extremos de cables de par trenzado.<br />¿Su Función en el cableado estructurado?<br />Una aplicación común es su uso en cables de red Ethernet, donde suelen usarse 8 pines (4 pares). Otras aplicaciones incluyen terminaciones de teléfonos (4 pines o 2 pares) por ejemplo en Francia y Alemania, otros servicios de red como RDSI y T1 e incluso RS-232.<br />Imagen<br />Características:<br />Capa a la que pertenece:<br />Capa Física<br />¿Qué es un Router?<br />Un router —anglicismo, a veces traducido literalmente como encaminador, enrutador, direccionador o ruteador— es un dispositivo de hardware usado para la interconexión de redes informáticas que permite asegurar el direccionamiento de paquetes de datos entre ellas o determinar la mejor ruta que deben tomar.<br />¿Cuál es su función en un cableado estructurado?<br />Permiten interconectar tanto redes de área local como redes de área extensa. Proporcionan un control del tráfico y funciones de filtrado a nivel de red, es decir, trabajan con direcciones de nivel de red, como por ejemplo, con direcciones IP.<br />Imagen<br />Características:<br />Capa a la que pertenece:<br />Opera en la capa tres del modelo OSI.<br />¿Qué es un Rack?<br />Un rack es un bastidor destinado a alojar equipamiento electrónico, informático y de comunicaciones. Las medidas para la anchura están normalizadas para que sea compatible con equipamiento de cualquier fabricante, siendo la medida más normalizada la de 19pulgadas, 19\"

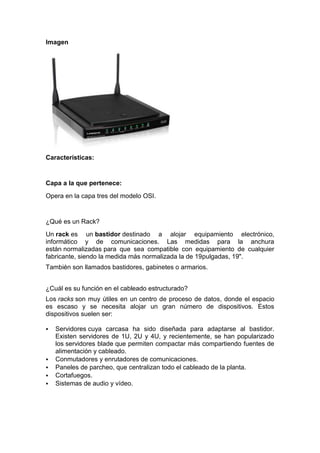

.<br />También son llamados bastidores, gabinetes o armarios.<br />¿Cuál es su función en el cableado estructurado?<br />Los racks son muy útiles en un centro de proceso de datos, donde el espacio es escaso y se necesita alojar un gran número de dispositivos. Estos dispositivos suelen ser:<br />Servidores cuya carcasa ha sido diseñada para adaptarse al bastidor. Existen servidores de 1U, 2U y 4U, y recientemente, se han popularizado los servidores blade que permiten compactar más compartiendo fuentes de alimentación y cableado.<br />Conmutadores y enrutadores de comunicaciones.<br />Paneles de parcheo, que centralizan todo el cableado de la planta.<br />Cortafuegos.<br />Sistemas de audio y vídeo.<br />Imagen<br />Características:<br />Capa a la que pertenece:<br />Capa Física<br />
