El documento describe los conceptos fundamentales del cableado estructurado para redes, incluyendo diferentes tipos de cables, conectores y estándares. Explica términos como UTP, STP, fibra óptica, backbone, segmento, banda base, banda ancha y más. Además, detalla los componentes de una red como servidores, estaciones de trabajo, tarjetas de red y cómo se conectan utilizando diferentes topologías de red.

1. 0
Cableado
Estructurado

2. 1
Nota: Algunos conceptos se han obviado porque este manual es para alumnos que ya
tengan un nivel intermedio igualmente algunos conceptos básicos se repetirán en este
nivel a modo de repaso. Y si desean agregarle información o modificar la información
tienen total libertad de hacerlo.
Contenido:
Concepto de Cableado estructurado, Conceptos básicos ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 02
Denominaciones (nombres) de las redes LAN, Otros conceptos ‐‐‐‐‐‐‐‐‐‐‐‐ pag 05
Tipos de Redes ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 06
Cables UTP Características y Conceptos ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 09
Armado y Chequeo de Cables y Conectores Rj‐45 ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 10
Conexión Tipo Crossover Rj‐45 ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 11
Comparativa Cables Usados En Redes, Otros conceptos y Normas ‐‐‐‐‐‐‐‐‐ pag 12

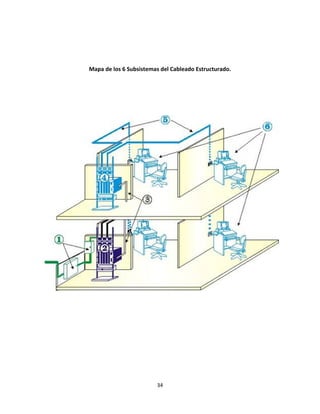

Subsistemas De Cableado Estructurados ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 15
Otros conceptos 3, Opciones de Back bone y categorías de cables UTP ‐‐‐ pag 17

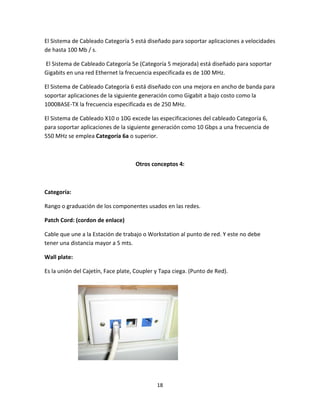

Otros Conceptos 4 ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 18
Concepto de fibra óptica ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 21
Ventajas y desventajas de la fibra óptica ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 22
Identificación de las fibras ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 23
Pares de cable en Patch panel y Couplers, Disposición de equipos ‐‐‐‐‐‐‐‐‐‐ pag 24

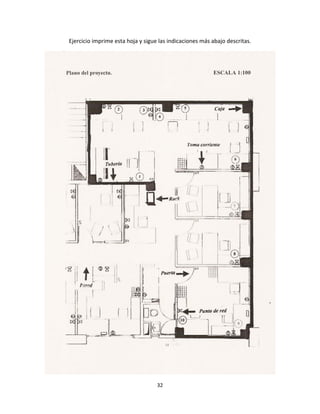

Proyectos y medidas, Elementos del plano ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 25

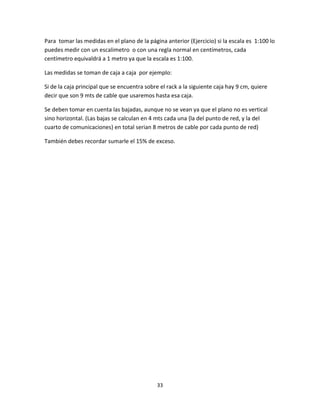

Medidas del cableado en un plano ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 26
Otros Conceptos 5 ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 27
Propuesta de Cableado Estructurado Conceptos, Puntos de Obra Civil ‐‐‐‐‐ pag 28
Recomendaciones para el paso del Cableado, continúa con conceptos ‐‐‐‐‐ pag 30
Preguntas, Ejercicios y Soluciones ‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐‐ pag 31

3. 2
Cableado Estructurado
Concepto de cableado estructurado:
Es una serie de pasos y normativas para hacer una red lo más funcional posible.
Cableado diseñado para proporcionar una conexión física entre todas las zonas de trabajo
de una edificación.
Conceptos básicos :
UTP: Cable par trenzado sin malla.
STP: Cable par trenzado con malla.
Fibra Óptica: Cable de filamentos de vidrio y su transmisión se genera por haz de luz.
Backbone: Es el cable principal de una red y representa su columna vertebral
Ejemplo: El cable que va del servidor a la red, el cable que va del punto de red a la
estación de trabajo también sería un backbone para esta estación de trabajo.
Segmento: Trozo de cable limitado a una distancia.
Ejemplo: El segmento máximo en una red 10Base2 es 185 mts.
Banda base: Es la señal de una sola transmisión en un canal (Transporta 1 tipo de datos o
información a la vez).
Banda ancha: Se conoce como banda ancha a la transmisión de datos en la cual se envían
simultáneamente varias piezas de información, con el objeto de incrementar la velocidad
de transmisión efectiva (Transporta varios tipos de datos o información a la vez).
Mbps: Megabits por segundo.

4. 3
Nic: Tarjeta de interface para redes (Tarjeta de red). También son NIC las tarjetas
inalámbricas o wireless, las cuales vienen en diferentes variedades dependiendo de la
norma a la cual se ajusten, usualmente son 802.11a, 802.11b y 802.11g.
Servidor: Equipo principal de una red se representa como FS. Este es el que provee de
archivos a la red y requiere de buena capacidad de almacenamiento.
Work Station (Estación de trabajo): Es el computador que se conecta al servidor a través
de la red y es donde se ejecutan los programas.

5. 4
Topología: forma física que crea una red al conectar todos los equipos.
Estándar: Serie de reglas y normas que siguen un mismo patrón.
Portadora: Señal eléctrica que transporta datos en un medio de transmisión tal como un
cable de red. Esta es generada por la nic (tarjeta de red) en el proceso de comunicación.
Portadora sensitiva o CSMA/CD: Método de acceso al cableado que evita y soluciona
colisiones. Para evitar las colisiones esta chequea en el cable la presencia de la portadora
para que cada nic pueda acezar al cable, Para solucionar las colisiones esta asigna tiempos
aleatorios de transmisión a cada nic, estableciendo de esta manera un sistema de
prioridad en el acceso al cableado.
Colisión: Es cuando dos o más nics transmiten al mismo tiempo “choque de información”.
Hub: Es un equipo de redes que permite conectar entre sí otros equipos y retransmite los
paquetes que recibe desde cualquiera de ellos a todos los demás. Los hubs han dejado de ser
utilizados, debido al gran nivel de colisiones y tráfico de red que propician. Un concentrador
funciona repitiendo cada paquete de datos en cada uno de los puertos con los que cuenta,
excepto el puerto del que ha recibido el paquete, de forma que todos los puntos tienen acceso a
los datos. Este no es configurable y divide la velocidad entre los puertos.
Router: Es un dispositivo que se encarga de decidir la mejor vía o ruta para comunicar las
redes (puede comunicar varias redes). Este necesita de configuración.

6. 5
LAN: Red de Área Local
WAN: Red de área Extensa por ejemplo: de un país a otro, de un estado a otro, etc.
Man: Red de área metropolitana.
WLAN (Wireless LAN): Red inalámbrica.
Site: Lugar o Sitio.
Denominaciones (nombres) de las redes LAN
LAN Site: Red que está en un solo sitio o lugar.
Multisite LAN: Una red que comprende varios LAN Site en una misma edificación.
Red de Campus: Una red compuesta por dos o más edificaciones y el backbone que las
une se llama backbone de campus.
Otros conceptos:
LAN Tester:
LAN Tester es una herramienta de prueba que no debe faltar en el momento de instalar
redes, comprobar errores en estructurado UTP, analizar anomalías en conectores RJ‐45.
Sirve para especificar el tipo de cable ya sea Paralelo o Cruzado y detectar fallas en ellos o
sus conectores.

7. 6
Redes tipo 3:
10 base 2:
10 = Velocidad
Base = Tipo de comunicación, modo de transmisión
2 = Distancia (185 mts)
Método de acceso al cableado: Portadora sensitiva.
Conectores: BNC
Topología: Bus Lineal
Norma: 542
Estándar: 802.3a
Usa cable coaxial fino (delgado) RG‐58A/U o similar
10 base 5 (distancia máx. 500 mts):
Método de acceso al cableado: Portadora sensitiva.
Conectores: AUI
Topología: Bus lineal
Norma: 543 (5= Nro. de tramos, 4= Repetidores, 3= Tramos Libres)
Estándar: 802.3
Usa cable coaxial.
Redes Tipo 2
10 Base T (dist. máx. 100 mts):
Modo de transmisión: Banda Base
Método de acceso al cableado: Portadora sensitiva.

8. 7
Topología: Estrella
Estándar: 802.3 i
Cable: UTP
Conector: rj45
100 Base T (dist. max 100 mts):
También conocida como: Fast Ethernet
Método de acceso al cableado: Portadora sensitiva.
Topología: Estrella
Estándar: 802.3u
Conector: rj45
1000 Base T (dist. max 100 mts)
Estándar: 802.3 ab
Es un estándar para redes de área local del tipo Gigabit Ethernet sobre cable de cobre trenzado sin
apantallamiento. Fue aprobado por el IEEE 802.3 en 1999. En esta se utiliza UTP de Categoría 5e
o superior.
100 Base TX (X= Extender)
100Base‐TX es la forma predominante de Fast Ethernet a 100Mbit/s.
Utiliza cables de cat5.

9. 8
Redes Tipo 1
10 Base F: 10BaseF utiliza fibra óptica como medio de transmisión para redes Ethernet a
una velocidad de 10 Mbps.
El número 10 hace referencia a la velocidad de transmisión, la palabra base hace referencia
al método de transmisión (banda base), y la letra 'F' hace referencia al medio de transmisión
(fibra óptica).
100 Base FX
Velocidad de transmisión: 100Mbps
Tipo de cable: Fibra óptica
Distancia máxima: 2000 m
FDDI
(Fiber Distributed Data Interface) es un conjunto de estándares ISO y ANSI para la transmisión de
datos en redes de computadoras de área extendida o local (LAN) mediante cable de fibra óptica.
1G Ethernet
Gigabit Ethernet: También conocida como Giga E, es una ampliación del estándar Ethernet
(concretamente la versión 802.3ab y 802.3z del IEEE) que consigue una capacidad de transmisión
de 1 gigabit por segundo, correspondientes a unos 1000 megabits por segundo de rendimiento
contra unos 100 de Fast Ethernet (También llamado 100‐Base/T).
10G Ethernet
Es el más reciente (año 2002) y más rápido de los estándares Ethernet. IEEE 802.3ae
define una versión de Ethernet con una velocidad nominal de 10 Gbit/s, diez veces más
rápido que gigabit Ethernet.

10. 9
Cables UTP Características
Bobina: Caja o carrete donde vienen los cables UTP. Estas por lo general indican la
cantidad de cable que contienen en pies (feet), traen 1000 pies que serían 305 metros
aproximadamente.
Marca: Representa una referencia de la calidad del cable. Ejemplos de marcas: Newlink,
Belden *, Panduit, Datamax, Lanpro, Siemon *, Bnet de Bticino *, General Cable, Nexxt,
Linbasic, Quest Cabling, entre otros. *= Recomendados.
Tipos de cable: algunos cables en su leyenda determinan cuál es su uso, una de las frases
que se pueden conseguir en su leyenda es: Data Twist que significa: Datos Trenzados.
Chequeo del Twisted: Todos los cables deben venir bien trenzados para que no afecte a
la red. Esta distancia entre el trenzado no debe exceder de 2,54 cm o 1 pulgada.

11. 10
AWG (American Wire Gauge): Medida Americana de cables. El awg a mayor número en la
medida menor es el diámetro del cobre, pero a mayor diámetro del cobre mayor
velocidad de datos.
FEET o Pies: Un pie equivale a 30, 48 cm. Los cables UTP en su leyenda llevan un control
en números para saber la cantidad de cable que queda o se ha gastado.
Fórmula para saber cuántos metros de cables quedan en una bobina:
Tomas las dos puntas del cable en la bobina tomas los números de control
1.‐ resta los dos números
2.‐ multiplícalos por 30,48
3.‐ divide entre 100 y te dará el total en metros.
Armado y chequeo de cables:
Según norma del cableado a nivel mundial ISO / IEC 11801
Estándar 568a:
Bv, V, Bn, A, Ba, N, Bm, M
Bv = Blanco verde, V= Verde, Bn= Blanco naranja, A= Azul, Ba= Blanco azul, N= Naranja,
Bm= Blanco marrón, M= Marrón
Estándar 568b:
Bn, N, Bv, A, Ba, V, Bm, M
Bn= Blanco naranja, N= Naranja, Bv = Blanco verde, A= Azul, Ba= Blanco azul, V= Verde,
Bm= Blanco marrón, M= Marró

12. 11
Conexión tipo crossover esta se puede hacer en caso tal de querer conectar un pc a
otro pc directamente sin necesidad de un switch.
Conector Rj-45 1.
1.- Bn
2.- N
3.- Bv
4.- A
5.- Ba
6.- V
7.- Bm
8.- M
Conector Rj-45 2.
1.- Bv
2.- V
3.- Bn
4.- A
5.- Ba
6.- N
7.- Bm
8.- M
Conector Rj-45 1.
1.- Bn
2.- N
3.- Bv
4.- A
5.- Ba
6.- V
7.- Bm
8.- M
Conector Rj-45 2.
1.- Bv
2.- V
3.- Bn
4.- Bm
5.- M
6.- N
7.- A
8.- Ba

13. 12

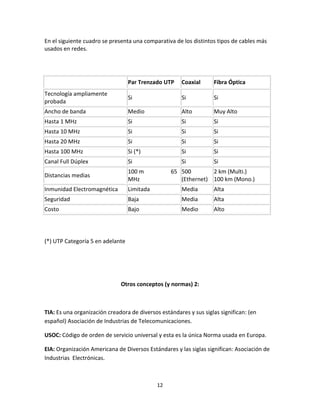

En el siguiente cuadro se presenta una comparativa de los distintos tipos de cables más
usados en redes.
Par Trenzado UTP Coaxial Fibra Óptica
Tecnología ampliamente
probada
Si Si Si
Ancho de banda Medio Alto Muy Alto
Hasta 1 MHz Si Si Si
Hasta 10 MHz Si Si Si
Hasta 20 MHz Si Si Si
Hasta 100 MHz Si (*) Si Si
Canal Full Dúplex Si Si Si
Distancias medias
100 m 65
MHz
500
(Ethernet)
2 km (Multi.)
100 km (Mono.)
Inmunidad Electromagnética Limitada Media Alta
Seguridad Baja Media Alta
Costo Bajo Medio Alto
(*) UTP Categoría 5 en adelante
Otros conceptos (y normas) 2:
TIA: Es una organización creadora de diversos estándares y sus siglas significan: (en
español) Asociación de Industrias de Telecomunicaciones.
USOC: Código de orden de servicio universal y esta es la única Norma usada en Europa.
EIA: Organización Americana de Diversos Estándares y las siglas significan: Asociación de
Industrias Electrónicas.

14. 13
ISO: Organización Internacional de Estandarización, Esta se encarga de crear estándares a
nivel mundial.
IEC: Comisión Electrotécnica Internacional. Esta también se encarga de crear estándares a
nivel mundial.
Cables que se consideran de Topología Estrella:
UTP, STP Y FIBRA OPTICA.
Que es un tranceiver? Dispositivo que permite convertir la señal de haz de luz a impulsos
eléctricos y en redes se utiliza para unir cables de fibra óptica con UTP.
Que se conoce como thinnet? Así se le conoce al cable coaxial rg58‐u se caracteriza por
ser un cable fino (delgado) en comparación con otros coaxiales.
El cable Thinnet es un cable coaxial flexible de unos 0,64 centímetros de grueso (0,25
pulgadas). Este tipo de cable se puede utilizar para la mayoría de los tipos de instalaciones
de redes, ya que es un cable flexible y fácil de manejar.
El cable coaxial Thinnet puede transportar una señal hasta una distancia aproximada de 185
metros (unos 607 pies) antes de que la señal comience a sufrir atenuación.

15. 14
Como debes hacer la Conexión de los conectores Rj‐45 al cable UTP? Depende de lo que
indique el Patch Panel ya que él es el que indica el estándar a usar en la red. (En caso de
no haber Patch Panel deben revisar primero que estándar están usando en el cableado de
esa red) y podrían utilizar la norma 568‐A o 568‐B.
Donde Queda el Pin 1 en un conector Rj‐45? Si ves el conector por el lado del orificio
donde metes los cables y el seguro hacia abajo, El pin 1 quedaría a la izquierda. De igual
manera si lo ves de frente con el seguro hacia arriba el pin 1 está a la izquierda.

16. 15
Subsistemas Del Cableado Estructurado.
1er Subsistema:
Entrada a la Construcción:
Es una caja donde deben entrar todos los cables de la red desde el Exterior esta aplica
también para: Telefonía, Electricidad, etc.
Facilita la Centralización, Control y Organización.
2do Subsistema:
Cuarto de equipos:
Rack o Gabinete donde deben alojarse los Servidores de la Red.
Estos cuartos de equipos deben estar protegidos del medio ambiente y de personas no
autorizadas. (Este también se puede encontrar junto al subsistema 3)
‐Puesta a Tierra y Puenteado:
El sistema de puesta a tierra y puenteado establecido en el estándar ANSI/TIA/EIA‐607 es
un componente importante de cualquier sistema de cableado estructurado moderno.
En algunos casos es considerado como un subsistema aparte en otros casos como parte
del subsistema “cuarto de equipos”.
‐Electricidad y Aterrizaje:
Todos los componentes metálicos tanto de la estructura (Tuberías, Canaletas, Etc.) Como
del mismo cableado (Blindaje, Paneles y Equipo) deben ser debidamente llevados a tierra
para evitar descargas por acumulación de estática.
Todas las salidas eléctricas para computadoras deben ser polarizadas y llevadas a una
tierra común.
Todos los equipos de comunicaciones y computadoras deben de estar conectados a
fuentes de poder ininterrumpibles (UPS) para evitar pérdidas de información.
3er Subsistema:
Cuarto de Telecomunicaciones:
Es el rack donde se alojan los elementos de Telecomunicaciones de la red tales como:
Concentradores, Modem, Router, Switch, Patch Panel, Etc…

17. 16
4to Subsistema:
Cable Backbone, Cableado Vertical o cableado Troncal:
Normalmente hay uno o más enlaces de alta capacidad o Backbone.
Generalmente el Backbone Tiene una alta Capacidad, Velocidad y cubre largas distancias.
5to Subsistema:
Cableado Horizontal o "de planta":
Cableado que va desde el cuarto de Telecomunicaciones al Punto de Red. Y este debe
tener una distancia máxima de 90 mts independientemente del tipo de cable así sea UTP,
STP, fibra, etc.
6to Subsistema:
Área de Trabajo:
Lugar final donde se utilizan y comparten los recursos de la red, y es donde se ubican las
Workstation.
Los estándares establecidos por la TIA/EIA 568‐B.1 estipulan que cada área de trabajo
debe ser cableada con al menos dos salidas de telecomunicaciones. Se recomienda
también que al menos sean de categoría 5e , también que deben haber cerca tomas de
corriente.
Nota: Algunos subsistemas los podemos hallar ligados en un mismo subsistema. Como por
ejemplo el 2 y el 3 en un mismo rack.

18. 17
Otros conceptos 3:
Rack:
Soporte utilizado sobretodo en redes para organizar los equipos y que estén seguros, este
además permite el crecimiento organizado de los equipos.
Existen Rack aéreo y Rack de piso. Así como abiertos y cerrados (con una compuerta que
en algunos casos tiene una cerradura para mantenerlos seguros).
Punto de Red:
Es aquel que permite la conexión de la Workstation con la red.
Opciones de Backbone y sus Distancias máximas:
UTP: 100 mts distancia máxima.
STP: 100 mts distancia máxima.
Multimode Fiber: 2Kmts distancia máxima.
Single mode fiber: 3 ‐ 5K mts distancia máxima, hasta 300 km máximo, mediante un láser
de alta intensidad.
Categorías de Cables UTP
Categoría Frecuencia Next db Atenuación db Impedancia Ω Mbps
3 16 MHz 32 36 100 Ω 4
4 20 MHz 32 36 100 Ω 16
5 100 MHz 32 36 100 Ω 100
5e 350 MHz 41 36 100 Ω 1000
6 205 MHz 51 36 100 Ω 1000
6a 750 MHz 56 36 100 Ω 10Gb
7 1200 MHz 60 36 100 Ω 10Gb
7a 1200 MHz 65 36 100 Ω 10Gb

19. 18
El Sistema de Cableado Categoría 5 está diseñado para soportar aplicaciones a velocidades
de hasta 100 Mb / s.
El Sistema de Cableado Categoría 5e (Categoría 5 mejorada) está diseñado para soportar
Gigabits en una red Ethernet la frecuencia especificada es de 100 MHz.
El Sistema de Cableado Categoría 6 está diseñado con una mejora en ancho de banda para
soportar aplicaciones de la siguiente generación como Gigabit a bajo costo como la
1000BASE‐TX la frecuencia especificada es de 250 MHz.
El Sistema de Cableado X10 o 10G excede las especificaciones del cableado Categoría 6,
para soportar aplicaciones de la siguiente generación como 10 Gbps a una frecuencia de
550 MHz se emplea Categoría 6a o superior.
Otros conceptos 4:
Categoría:
Rango o graduación de los componentes usados en las redes.
Patch Cord: (cordon de enlace)
Cable que une a la Estación de trabajo o Workstation al punto de red. Y este no debe
tener una distancia mayor a 5 mts.
Wall plate:
Es la unión del Cajetín, Face plate, Coupler y Tapa ciega. (Punto de Red).

20. 19
Coupler:
Es el conector del punto de red .
Patch Panel:
Tablero de enlace. Y es el dispositivo donde llega el cableado horizontal. Existen dos tipos
el Patch panel normal y el modular. Este también es el que define que normativa debemos
usar en la red, si 568‐A o 568‐B.
Terminales 110:
Tipo de terminales utilizados en el Patch panel y en los coupler y son hojillas muy juntas
que desnudan el cable cuando lo ponchas. También existen Terminales 88 son otra
medida de terminales también para patch panel y couplers.

21. 20
Punch Tool (Ponchadora):
Herramienta de impacto que sirve para fijar el cable al Patch Panel o al Coupler.
Ponchar: fijar el cable al Patch Panel o al Coupler y para esto necesitas de una ponchadora
o Punch Tool.
‐Procedimiento:
*Quitar la cubierta o “chaqueta” del cable UTP Aproximadamente unos 6
centímetros
*Mantener el trenzado de los pares hasta el final.
*Colocarlos en los terminales según la norma que estén siguiendo (568‐A o B).
*Mantener la ponchadora Recta y firme al momento de ponchar para evitar dañar
los conectores.
Striper Pool o UTP Stripper:
Herramienta para pelar el cable.

22. 21
Crimping Tool o Crimpeadora:
Herramienta q se utiliza para crimpar conectores Rj‐45.
Crimpar: significa corrugar, y en computación ajustar el cable al conector Rj‐45.
Cable de fibra óptica:
Un cable de fibra óptica está compuesto por un grupo de fibras ópticas por el cual se
transmiten señales luminosas. Las fibras ópticas comparten su espacio con hiladuras de
aramida que le confieren la necesaria resistencia a la tracción.
Multimode Fiber:
Cable de fibra Óptica multimodo y este transmite varios haces de luz o señales luminosas
desde el origen al destino. Distancia máxima de 2 km
Single mode fiber:
Cable de Fibra Óptica unimodo y este transmite un solo haz de luz o señal luminosa desde
el origen hasta el destino. Hasta 300 km máximo, mediante un láser de alta intensidad
Emisores del haz de luz:
Estos dispositivos se encargan de emitir el haz de luz que permite la transmisión de datos,
estos emisores pueden ser de dos tipos:
LEDs: Utilizan una corriente de 50 a 100 mA, su velocidad es lenta, solo se puede usar en
fibras multimodo, pero su uso es fácil y su tiempo de vida es muy grande, además de ser
económicos.
Láser: Este tipo de emisor usa una corriente de 5 a 40 mA, son muy rápidos, se puede usar
con los dos tipos de fibra, monomodo y multimodo, pero por el contrario su uso es difícil,

23. 22
su tiempo de vida es largo pero menor que el de los LEDs y también son mucho más
costosos.
Modo de transmisión de los haces de luz o señal luminosa:
En Rebote
Lineal
Ventajas y Desventajas del uso de fibra Óptica:
Ventajas:
La fibra óptica hace posible navegar por Internet a una velocidad de dos millones de bps.
Acceso ilimitado y continuo las 24 horas del día, sin congestiones.
Video y sonido en tiempo real.
Fácil de instalar.
Es inmune al ruido y las interferencias, como ocurre cuando un alambre telefónico pierde
parte de su señal a otra.
Las fibras no pierden luz, por lo que la transmisión es también segura y no puede ser
perturbada.
Carencia de señales eléctricas en la fibra, por lo que no pueden dar sacudidas ni otros
peligros. Son convenientes para trabajar en ambientes explosivos.
Presenta dimensiones más reducidas que los medios preexistentes.
El peso del cable de fibras ópticas es muy inferior al de los cables metálicos, capaz de
llevar un gran número de señales.
La materia prima para fabricarla es abundante en la naturaleza.
Compatibilidad con la tecnología digital.

24. 23
Desventajas:
Sólo pueden suscribirse las personas que viven en las zonas de la ciudad por las cuales ya
esté instalada la red de fibra óptica.
El costo es alto en la conexión de fibra óptica.
El costo de instalación y Materiales es elevado.
Fragilidad de las fibras.
Dificultad de reparar un cable de fibras roto en el campo.
Identificación de las fibras
En cables de 12 fibras o menos se aplica el código definido en el estándar
ANSI/EIA/TIA‐598 o equivalente.
Fibra 1 Blanco Fibra 5 Verde Fibra 9 Gris
Fibra 2 Azul Fibra 6 Naranja Fibra 10 Negro
Fibra 3 Amarillo Fibra 7 Violeta Fibra 11 Rosa
Fibra 4 Rojo Fibra 8 Café Fibra 12 Verde Agua

25. 24
Pares de Cables (UTP) en las conexiones a Patch panel y Coupler:
Código de colores / Abreviación:
Par 1 Blanco‐Azul / Azul = (B‐A) / (A)
Par 2 Blanco‐Naranja / Naranja = (B‐N) / (N)
Par 3 Blanco‐Verde / Verde = (B‐V) / (V)
Par 4 Blanco‐Café / Café = (B‐C) / (C)
Pares en el Coupler:
Disposición de Equipos:
Los Racks deben de contar con al menos 82 cm. de espacio de trabajo libre alrededor de
los equipos y paneles de telecomunicaciones. La distancia de 82 cm. se debe medir a
partir de la superficie más salida del Rack.

26. 25
Proyectos y Medidas:
Medidas del proyecto:
Para esto es necesario un Plano.
Elementos del plano:
Cajas: unen las tuberías y las bajadas hacia los puntos de red. También existe una “caja de
paso” que por lo general se deja un rollito de cable y estas cajas ayudan al momento de
ajustar los cables o pasar nuevos cables.
Escala: Es la proporción con respecto a la realidad, si dice por ejemplo 1:100 es que es
cien veces más pequeño que la realidad.
Tubería: Esta es la que se utiliza para pasar los cables, existen de varios tipos de
materiales y esta debe estar en tramos de 3.5 mts de longitud.

27. 26
Bajada del Punto: Es la distancia que hay desde la caja al punto de red o de la caja al Rack,
y tienen una medida constante de 4 metros, esto da un total de 8 metros por ambas
bajadas (baja del punto 4m + bajada del rack 4m = 8 metros).
Espacios entre caja y caja: no debería exceder los 6 metros.
Medida Horizontal: Es la que se hace sobre el plano y en el caso del cableado
estructurado corresponde a la cantidad de cables a utilizar en el proyecto.
15% de Exceso: se le suma un 15% de exceso a todos los materiales para prever falta de
material por margen de error en cálculos, fallas, o pérdida de material por mal manejo o
accidental (en el caso del plano se le suma 15% a las medidas del cableado horizontal
entre otros que se tomen en cuenta en el mismo).
Como Tomar medidas del cableado en un plano:
Para tomar las medidas en un plano si la escala es 1:100 lo puedes medir con un
escalimetro o con una regla normal en centímetros, cada centímetro equivaldrá a 1 metro
ya que la escala es 1:100.
En el caso de medir el cableado Horizontal las medidas se toman de caja a caja, por
ejemplo:
Si de la caja principal que se encuentra sobre el rack a la siguiente caja hay 9 cm, quiere
decir que son 9 mts de cable que usaremos hasta esa caja.
Se deben tomar en cuenta las bajadas, aunque no se vean ya que el plano no es vertical
sino horizontal. (Las bajas se calculan en 4 mts cada una {la del punto de red, y la del
cuarto de comunicaciones} en total serian 8 metros de cable por cada punto de red)
También es importante recordar que deben sumar el 15% de exceso. Para obtener el
monto total.

28. 27
Otros Conceptos 5:
Frecuencia:
Numero de ciclos por segundos, Velocidad en MHz que soporta un componente. 1ciclo en
1 segundo es un Hertz.
Next:
Es la interferencia que tiene un par con otro cercano y este afecta la señal. El Next se mide
en decibeles (db).
Decibel (db):
Medida del sonido.
Atenuación:
Disminución del nivel de la señal debido a la distancia. Esta también se mide en Decibeles.
Ejemplo de Atenuación: Cuando un cable utp excede los 100 mts y decae la señal.
Impedancia:
Oposición al flujo de corriente de un cable. Es un tipo de resistencia especial y como
resistencia se mide en ohmios Ω
Switch:
Es un elemento activo de la red cuya función es regenerar la señal y permitir una red
amplia, se le considera como el núcleo de la red. Este no divide la velocidad entre sus
puertos a diferencia del hub descrito anteriormente.

29. 28
Switch Auto sensible:
Este dispositivo detecta la velocidad a la que trabajan las nics y se acopla a ellas.
Nota: la velocidad de una red depende de los elementos activos que la conforman.
Propuesta de Cableado Estructurado
Acuerdo de Confidencialidad:
Es el que se hace de manera escrita entre la compañía a contratar que va hacer la
instalación o proponer la instalación del cableado Estructurado con la empresa
Contratante o solicitante.
Ejemplo: La información contenida en estos documentos es propiedad de XXX y no deberá
ser utilizada para ningún otro propósito que no sea la evaluación de este proyecto, así
como no podrá ser divulgada sin previa autorización de XXX.
Se podría ejercer alguna acción legal en contra quien incumpla este acuerdo de
confidencialidad.
Puntos de Obra Civil:
Instalación de tubería, cajas, cajetines y canaletas.
Cajas: Permiten la unión de las tuberías, la bajada hacia los puntos y el pase del cableado.
Caja Principal: Es la caja que se encuentras sobre el rack y es donde pasan todos los
cables.
Caja de Distribución: Es una caja ubicada en cualquier lugar de la instalación en las que
unos cables siguen y otros bajan al punto de red.
Caja de paso: Es una caja opcional en la instalación y cuya función es facilitar el paso del
cableado, se recomienda cada 6 mts o antes de una curva.
Cajetines: Es la parte posterior del punto de red y este puede ser metálico y de plástico.
Anillos: Estos permiten unir las tuberías del mismo diámetro cuando se quieran expandir.

30. 29
Tubería rígida: El 90% de la tubería a utilizase en la instalación debe ser de esta forma y
pude ser de los siguientes materiales: EMT o Conduit
Tubería flexible: Esta está hecha de un material sumamente frágil y flexible. Y se usan en
las conexiones entre las cajas y los puntos de red:
Conectores: Permiten unir las tuberías a las cajas y vienen de diferentes diámetros.
Arandelas: Esta permite ajustar el conector a la caja.
Abrazaderas: Estas permiten sostener la tubería a la pared cuando esta es superficial.
Anclajes: Es un tornillo metálico cuya función es sostener algo al piso o a la pared.
Tapa ciega: Esta mantiene la caja cerrada cumpliendo la misión de proteger los cables.
Curva o codo: Se recomienda usar lo menos posible estos codos ya que dificultan el paso
del cableado.
Canaleta: son tuberías plásticas cuya función es proteger el cable en su recorrido y
también para mantener la estética en la oficina.
Herramientas: Destornilladores, Metro, Nivel, Segueta, Taladro, Ramplús, Martillo, Entre
otros.
Tuberías EMT: Ese material fue diseñado para instalaciones internas.
Tuberías Conduit: Este material fue diseñado para exteriores, es más resistente.
Guaya: Esta puede ser de plástico o de metal y es necesaria para el pase del cableado por
las tuberías.
Lubricantes: Estos ayudan a pasar el cableado dependiendo de la dificultad, existen
lubricantes especiales para cableados.
Nota Informativa:
Cantidad de cables por tuberías:
Tubería de ½” = 2 cables UTP
Tubería de 1” = 5 cables UTP
Tubería de 1 ½” = 8 cables UTP
Esto ocuparía el 60% de la tubería, Así se cumple con una normativa y se deja 40% libre

31. 30
Recomendaciones para el pase de cableado:
*Mínimo dos personas en el pase.
*No pisar los cables.
*No colocarse herramientas en los bolsillos.
*Identificar el cable en ambas puntas.
*Con el exceso del cable Hacer radios de curvatura en cada caja.
*El Wallplate debe estar a 30 cm del piso y cerca de una conexión eléctrica.
*Escalonar los cables.
Puntos de Red:
Instalación de los cables de par trenzado (pase de cableado).
Ponchado de los acopladores (Coupler) del Wallplate.
Ponchado de los acopladores del Patch Panel.
Certificación:
En el proceso de la medición para la certificación se deben chequear los puntos de red
uno por uno y eso se hace con un Tester Digital (Tester Certificador).
Tester Certificador: Este aparato evalúa continuidad, atenuación, next, impedancia,
código de colores entre otros.
Finalidad de la Certificación: Dar Garantía al Cliente del buen funcionamiento del
cableado.
Hardware de red:
Activar concentradores
Conectar servidores y estaciones de trabajo (incluyendo el software de redes).
Instalación de otro software (según acuerdo).

32. 31
Preguntas, Ejercicios Y Soluciones.
Preguntas para Responder:
Responde en tu casa después de haberte estudiado este manual.
(Puedes buscar las respuestas en el manual)
‐ Thinnet se refiere a que tipo de cable?
‐ Como debes hacer la conexión de los conectores Rj‐45 al cable UTP?
‐ Como se llama La herramienta para fijar el conector Rj‐45?
‐ Visto de frente el conector Rj‐45 con el seguro hacia arriba hacia donde queda el
pin1?
‐ Un Ejemplo de LAN Site seria?
‐ De qué hablan cuando te dicen Backbone de Campus?
‐ Que significa la palabra Site?
‐ Como se llama el probador de conectores Rj‐45?
‐ Que es Cableado Estructurado?
‐ Cual Es la normativa de cableado Estructurado a Nivel mundial?
‐ Que tipos de fibra óptica existen?
‐ Para qué sirve un Patch Panel?
‐ Nombra al menos 4 consejos para el paso de cableado
‐ Cuál es la distancia máxima de la fibra óptica multimode?
‐ Cuantos puertos deben haber en un punto de red?
‐ Que es Atenuación?
‐ En una red 1000baseT que Categoría de cable UTP se recomienda?
‐ Qué pasa si el trenzado de los Cables UTP excede los 2,54 cm?
‐ Explica como haces la medición del cableado en un plano a escala de 1:100?
‐ Como sabes que norma (568‐A o B) usaras en una red?
‐ De qué depende la velocidad en una red?

33. 32
Ejercicio imprime esta hoja y sigue las indicaciones más abajo descritas.

34. 33
Para tomar las medidas en el plano de la página anterior (Ejercicio) si la escala es 1:100 lo
puedes medir con un escalimetro o con una regla normal en centímetros, cada
centímetro equivaldrá a 1 metro ya que la escala es 1:100.
Las medidas se toman de caja a caja por ejemplo:
Si de la caja principal que se encuentra sobre el rack a la siguiente caja hay 9 cm, quiere
decir que son 9 mts de cable que usaremos hasta esa caja.
Se deben tomar en cuenta las bajadas, aunque no se vean ya que el plano no es vertical
sino horizontal. (Las bajas se calculan en 4 mts cada una {la del punto de red, y la del
cuarto de comunicaciones} en total serian 8 metros de cable por cada punto de red)
También debes recordar sumarle el 15% de exceso.

35. 34
Mapa de los 6 Subsistemas del Cableado Estructurado.

36. 35
Según la imagen Página Anterior, Agarre Papel y lápiz y conteste correctamente lo
siguiente:
1 ‐ El Número 1 en el grafico representa:
a‐ Backbone. b‐ Cuarto de equipos.
c‐ Cuarto de Comunicaciones. d‐ Entrada a la Construcción.
2 ‐ El Número 2 en el grafico representa:
a‐ Cuarto de Comunicaciones. b‐ Cuarto de Equipos.
c‐ Cableado Horizontal. d‐ Área de trabajo.
3 ‐ El Número 3 en el grafico representa:
a‐ Área de trabajo. b‐ Cuarto de Equipos.
c‐ Backbone. d‐ Cableado Horizontal.
4 ‐ El Número 4 en el grafico representa:
a‐ Área de Trabajo. b‐ Entrada a la Construcción.
b‐ Cableado Horizontal. c‐ Cuarto de Telecomunicaciones.
5 – El Número 5 en el grafico representa:
a‐ Cableado Vertical. b‐ Cableado Horizontal.
c‐ Cableado Telefónico. c‐ Entrada a la construcción.
6 – El Número 6 en el Grafico representa:
a‐ Área de Trabajo. b‐ Cuarto de Equipos.
c‐ Cuarto de Telecomunicaciones. d‐ Cableado Vertical.
