Este documento describe un ensayo de choque y fluencia (Charpy) que mide la energía absorbida al romper probetas sometidas a un impacto. El procedimiento implica elevar un péndulo a cierta altura y dejarlo caer sobre una probeta colocada en apoyos, calculando luego la energía absorbida usando las fórmulas dadas. Se utilizan dos probetas prismáticas de 10 mm con una muesca en U y el documento presenta los cálculos de dos ensayos realizados.

1. PRÁCTICA 2:
ENSAYO DE CHOQUE Y
FLUENCIA
(CHARPY)
Autor: Javier Gallo Medrano

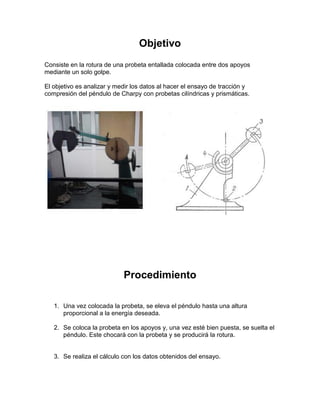

2. Objetivo
Consiste en la rotura de una probeta entallada colocada entre dos apoyos
mediante un solo golpe.
El objetivo es analizar y medir los datos al hacer el ensayo de tracción y
compresión del péndulo de Charpy con probetas cilíndricas y prismáticas.
Procedimiento
1. Una vez colocada la probeta, se eleva el péndulo hasta una altura
proporcional a la energía deseada.
2. Se coloca la probeta en los apoyos y, una vez esté bien puesta, se suelta el
péndulo. Este chocará con la probeta y se producirá la rotura.
3. Se realiza el cálculo con los datos obtenidos del ensayo.

3. Materiales
Para este ensayo utilizaremos dos probetas, dos prismáticas de 10 mm de lado
con una entalla en forma de U.
Para medir las dos probetas usaremos un calibre.
Cálculos
PROBETA PRISMÁTICA
1º ensayo
Energía suministrada: 300 J
Energía absorbida: 136 J
Fórmula:
KU= Energía absorbida = 136 J
KU300=136

4. 2º ensayo
Energía suministrada=250 J
Energía absorbida=190 J
Fórmula:
KU*Energía suministrada=Energía absorbida
KU=0,76
KU250=190
