Este documento trata sobre la energía térmica y la temperatura. Explica que la energía térmica es la energía cinética de los átomos y moléculas, y que la temperatura es una medida de la energía térmica promedio de una sustancia. También describe los tres métodos por los cuales se transfiere el calor: conducción, convección y radiación.

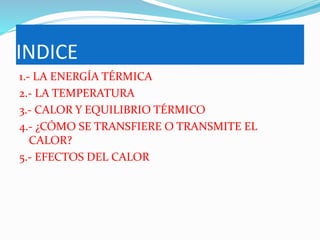

2. INDICE
1.- LA ENERGÍA TÉRMICA
2.- LA TEMPERATURA
3.- CALOR Y EQUILIBRIO TÉRMICO
4.- ¿CÓMO SE TRANSFIERE O TRANSMITE EL
CALOR?
5.- EFECTOS DEL CALOR

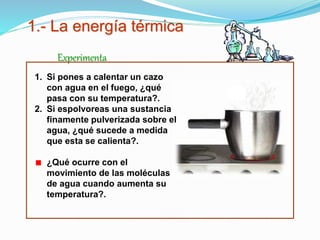

4. 1.- La energía térmica
Experimenta
1. Si pones a calentar un cazo
con agua en el fuego, ¿qué
pasa con su temperatura?.
2. Si espolvoreas una sustancia
finamente pulverizada sobre el
agua, ¿qué sucede a medida
que esta se calienta?.
¿Qué ocurre con el
movimiento de las moléculas
de agua cuando aumenta su
temperatura?.

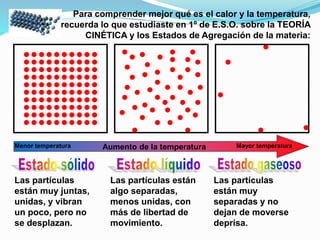

5. Para comprender mejor qué es el calor y la temperatura,
recuerda lo que estudiaste en 1º de E.S.O. sobre la TEORÍA
CINÉTICA y los Estados de Agregación de la materia:
Las partículas
están muy juntas,
unidas, y vibran
un poco, pero no
se desplazan.
Las partículas están
algo separadas,
menos unidas, con
más de libertad de
movimiento.
Las partículas
están muy
separadas y no
dejan de moverse
deprisa.
Aumento de la temperatura Mayor temperaturaMenor temperatura

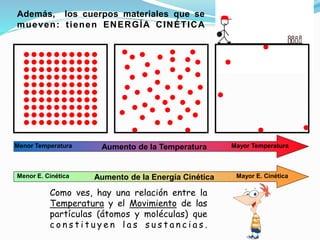

6. Además, los cuerpos materiales que se
mueven: tienen ENERGÍA CINÉTICA
Aumento de la Temperatura Mayor TemperaturaMenor Temperatura
Aumento de la Energía CinéticaMenor E. Cinética Mayor E. Cinética
Como ves, hay una relación entre la
Temperatura y el Movimiento de las
partículas (átomos y moléculas) que
c o n s t i t u y e n l a s s u s t a n c i a s .

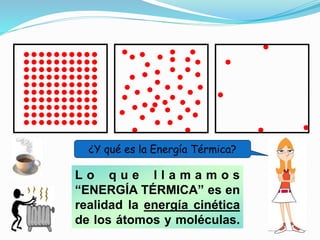

7. L o q u e l l a m a m o s
“ENERGÍA TÉRMICA” es en
realidad la energía cinética
de los átomos y moléculas.
¿Y qué es la Energía Térmica?

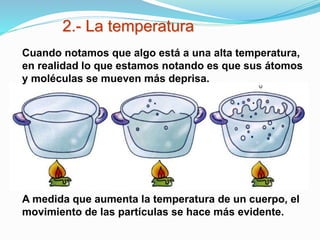

8. 2.- La temperatura
A medida que aumenta la temperatura de un cuerpo, el
movimiento de las partículas se hace más evidente.
Cuando notamos que algo está a una alta temperatura,
en realidad lo que estamos notando es que sus átomos
y moléculas se mueven más deprisa.

11. La temperatura
La temperatura es
la medida de la
energía térmica de
una sustancia.
La temperatura se
mide con un
instrumento
llamado
termómetro
TERMÓMETRO

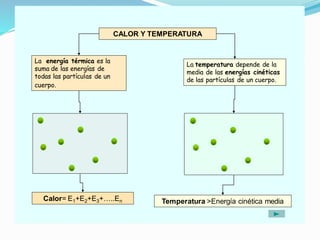

12. CALOR Y TEMPERATURA
La energía térmica es la
suma de las energías de
todas las partículas de un
cuerpo.
La temperatura depende de la
media de las energías cinéticas
de las partículas de un cuerpo.
Calor= E1+E2+E3+…..En Temperatura >Energía cinética media

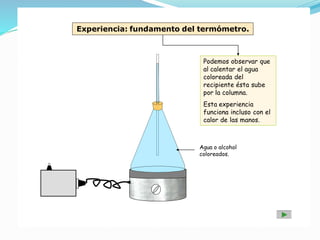

13. Experiencia: fundamento del termómetro.
Podemos observar que
al calentar el agua
coloreada del
recipiente ésta sube
por la columna.
Esta experiencia
funciona incluso con el
calor de las manos.
Agua o alcohol
coloreados.

14. ¿Quieres
saber cómo
funciona un
termómetro?
TERMÓMETRO
¿Sabes qué es
la dilatación?

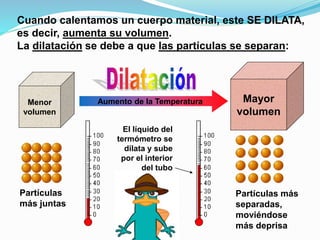

15. Partículas más
separadas,
moviéndose
más deprisa
Menor
volumen
Aumento de la Temperatura Mayor
volumen
Cuando calentamos un cuerpo material, este SE DILATA,
es decir, aumenta su volumen.
La dilatación se debe a que las partículas se separan:
Partículas
más juntas
El líquido del
termómetro se
dilata y sube
por el interior
del tubo

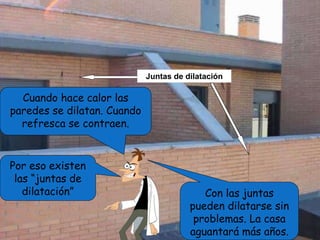

16. Por eso existen
las “juntas de
dilatación”
Juntas de dilatación
Cuando hace calor las
paredes se dilatan. Cuando
refresca se contraen.
Con las juntas
pueden dilatarse sin
problemas. La casa
aguantará más años.

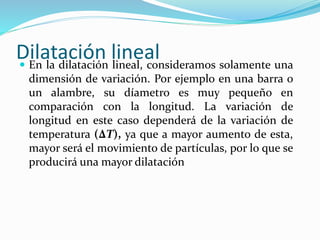

17. Dilatación lineal En la dilatación lineal, consideramos solamente una
dimensión de variación. Por ejemplo en una barra o
un alambre, su díametro es muy pequeño en
comparación con la longitud. La variación de
longitud en este caso dependerá de la variación de
temperatura (∆T), ya que a mayor aumento de esta,
mayor será el movimiento de partículas, por lo que se
producirá una mayor dilatación

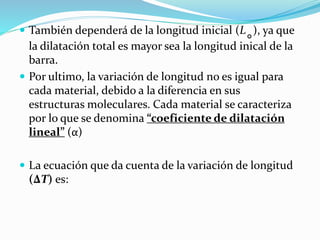

18.  También dependerá de la longitud inicial (L˳), ya que
la dilatación total es mayor sea la longitud inical de la
barra.
 Por ultimo, la variación de longitud no es igual para
cada material, debido a la diferencia en sus
estructuras moleculares. Cada material se caracteriza
por lo que se denomina “coeficiente de dilatación
lineal” (α)
 La ecuación que da cuenta de la variación de longitud
(∆T) es:

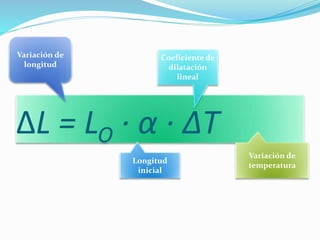

19. ∆L = LO ∙ α ∙ ∆T
Variación de
longitud
Longitud
inicial
Coeficiente de
dilatación
lineal
Variación de
temperatura

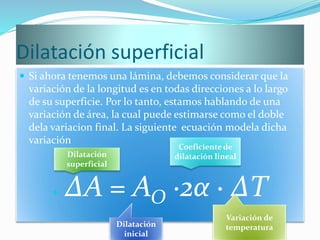

20. Dilatación superficial
 Si ahora tenemos una lámina, debemos considerar que la
variación de la longitud es en todas direcciones a lo largo
de su superficie. Por lo tanto, estamos hablando de una
variación de área, la cual puede estimarse como el doble
dela variacion final. La siguiente ecuación modela dicha
variación
 ∆A = AO ∙2α ∙ ∆T
Dilatación
superficial
Dilatación
inicial
Coeficiente de
dilatación lineal
Variación de
temperatura

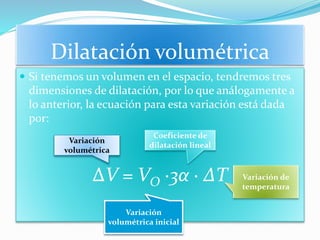

21. Dilatación volumétrica
 Si tenemos un volumen en el espacio, tendremos tres
dimensiones de dilatación, por lo que análogamente a
lo anterior, la ecuación para esta variación está dada
por:
∆V = VO ∙3α ∙ ∆T
Variación
volumétrica
Variación
volumétrica inicial
Coeficiente de
dilatación lineal
Variación de
temperatura

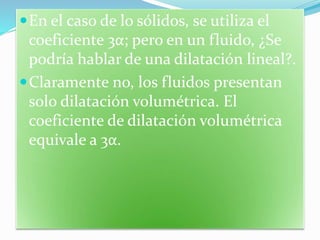

22. En el caso de lo sólidos, se utiliza el
coeficiente 3α; pero en un fluido, ¿Se
podría hablar de una dilatación lineal?.
Claramente no, los fluidos presentan
solo dilatación volumétrica. El
coeficiente de dilatación volumétrica
equivale a 3α.

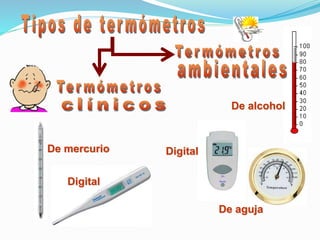

23. De mercurio
Digital
De alcohol
Digital
De aguja

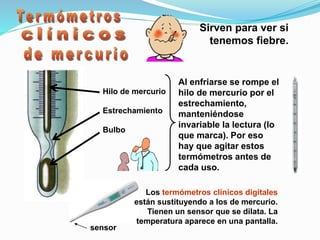

24. Sirven para ver si
tenemos fiebre.
Hilo de mercurio
Estrechamiento
Bulbo
Al enfriarse se rompe el
hilo de mercurio por el
estrechamiento,
manteniéndose
invariable la lectura (lo
que marca). Por eso
hay que agitar estos
termómetros antes de
cada uso.
Los termómetros clínicos digitales
están sustituyendo a los de mercurio.
Tienen un sensor que se dilata. La
temperatura aparece en una pantalla.
sensor

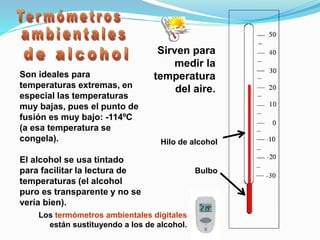

25. Sirven para
medir la
temperatura
del aire.
Hilo de alcohol
Bulbo
Son ideales para
temperaturas extremas, en
especial las temperaturas
muy bajas, pues el punto de
fusión es muy bajo: -114ºC
(a esa temperatura se
congela).
El alcohol se usa tintado
para facilitar la lectura de
temperaturas (el alcohol
puro es transparente y no se
vería bien).
Los termómetros ambientales digitales
están sustituyendo a los de alcohol.

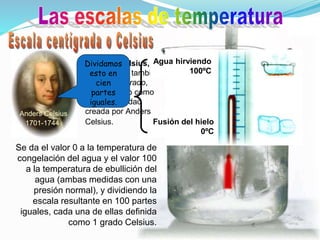

26. Se da el valor 0 a la temperatura de
congelación del agua y el valor 100
a la temperatura de ebullición del
agua (ambas medidas con una
presión normal), y dividiendo la
escala resultante en 100 partes
iguales, cada una de ellas definida
como 1 grado Celsius.
El grado Celsius,
denominado también
grado centígrado,
representado como
°C, es la unidad
creada por Anders
Celsius.
Anders Celsius
1701-1744
Agua hirviendo
100ºC
Fusión del hielo
0ºC
Dividamos
esto en
cien
partes
iguales.

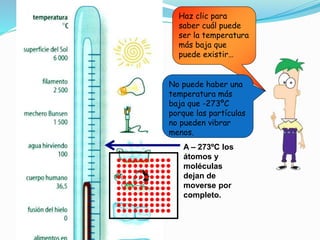

27. Haz clic para
saber cuál puede
ser la temperatura
más baja que
puede existir…
A – 273ºC los
átomos y
moléculas
dejan de
moverse por
completo.
No puede haber una
temperatura más
baja que -273ºC
porque las partículas
no pueden vibrar
menos.

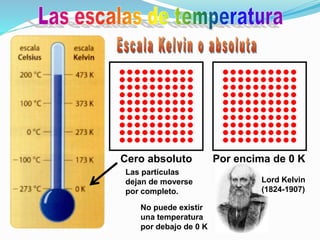

28. Cero absoluto Por encima de 0 K
Las partículas
dejan de moverse
por completo.
No puede existir
una temperatura
por debajo de 0 K
Lord Kelvin
(1824-1907)

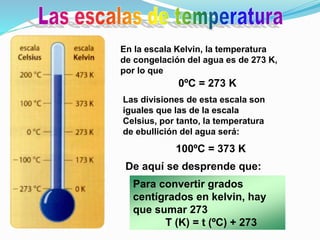

29. En la escala Kelvin, la temperatura
de congelación del agua es de 273 K,
por lo que
0ºC = 273 K
Las divisiones de esta escala son
iguales que las de la escala
Celsius, por tanto, la temperatura
de ebullición del agua será:
100ºC = 373 K
De aquí se desprende que:
Para convertir grados
centígrados en kelvin, hay
que sumar 273
T (K) = t (ºC) + 273

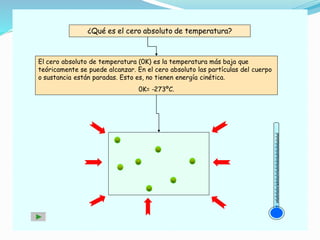

30. ¿Qué es el cero absoluto de temperatura?
El cero absoluto de temperatura (0K) es la temperatura más baja que
teóricamente se puede alcanzar. En el cero absoluto las partículas del cuerpo
o sustancia están paradas. Esto es, no tienen energía cinética.
0K= -273ºC.

31. 3.- Calor y equilibrio térmico
Al cabo de un tiempo el café se habrá enfriado, igualando su
temperatura con la del ambiente.
Cuando dos cuerpos o sistemas a distinta temperatura se
ponen en contacto acaban igualando su temperatura. Se
dice entonces que han alcanzado el equilibrio térmico.

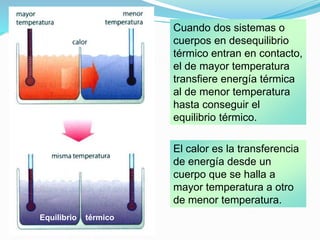

32. Cuando dos sistemas o
cuerpos en desequilibrio
térmico entran en contacto,
el de mayor temperatura
transfiere energía térmica
al de menor temperatura
hasta conseguir el
equilibrio térmico.

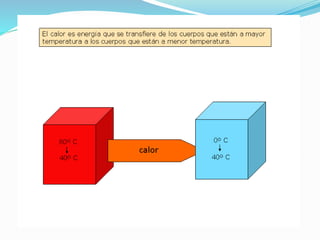

El calor es la transferencia
de energía desde un
cuerpo que se halla a
mayor temperatura a otro
de menor temperatura.
Equilibrio térmico

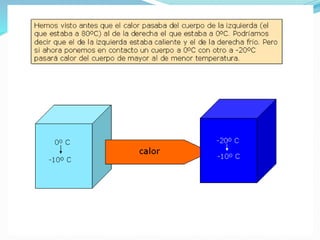

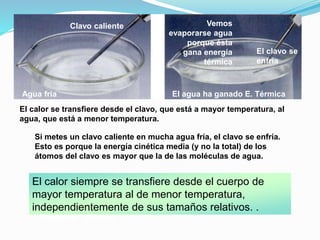

33. El calor siempre se transfiere desde el cuerpo de
mayor temperatura al de menor temperatura,
independientemente de sus tamaños relativos. .
Equilibrio térmico
El calor se transfiere desde el clavo, que está a mayor temperatura, al
agua, que está a menor temperatura.
Si metes un clavo caliente en mucha agua fría, el clavo se enfría.
Esto es porque la energía cinética media (y no la total) de los
átomos del clavo es mayor que la de las moléculas de agua.
Agua fría El agua ha ganado E. Térmica
Clavo caliente
El clavo se
enfría
Vemos
evaporarse agua
porque ésta
gana energía
térmica

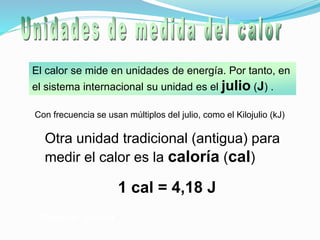

37. El calor se mide en unidades de energía. Por tanto, en
el sistema internacional su unidad es el julio (J) .
Equilibrio térmico
Con frecuencia se usan múltiplos del julio, como el Kilojulio (kJ)
Otra unidad tradicional (antigua) para
medir el calor es la caloría (cal)
1 cal = 4,18 J

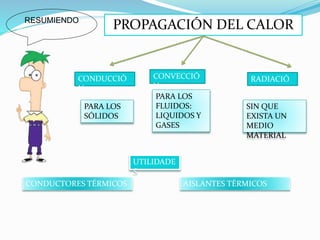

38. 4.- ¿Cómo se transfiere o transmite el
calor?
De tres formas distintas:

39. Si calientas una varilla de
metal por un extremo, al rato
notarás cómo se calienta por
el extremo opuesto.
El proceso por el que se
transmite calor de un punto
a otro de un sólido se
denomina conducción.
¡Cuidado con
quemarte!. Los
metales son muy
buenos
conductores
térmicos.

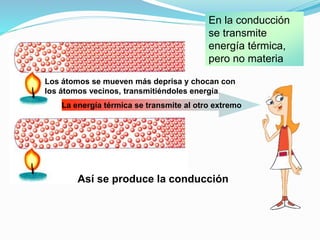

40. Así se produce la conducción
Los átomos se mueven más deprisa y chocan con
los átomos vecinos, transmitiéndoles energía.
La energía térmica se transmite al otro extremo
En la conducción
se transmite
energía térmica,
pero no materia

41. ¿Y por qué te quemas
si calientas una varilla
de cobre y no te
quemas con un palito
de madera?
Porque la madera es
un conductor
térmico muy malo, es
decir, es un
AISLANTE
TÉRMICO
Cada sustancia o
material (madera,
metal, cuarzo, agua…)
tiene su propia
conductividad
térmica.
Cobre:
conductor
térmico
Madera:
aislante
térmico
Sustancia Conductividad
térmica
Plata 0,97
Cobre 0,92
Aluminio 0,49
Acero 0,12
Latón 0,26
Plomo 0,083
Corcho 0,0001
Ladrillo 0,0015
Madera 0,0002
Hielo 0,004
Vidrio 0,002

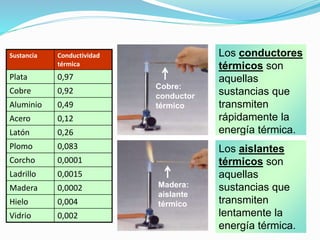

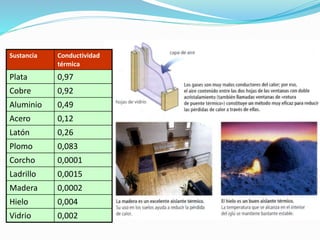

42. Los aislantes
térmicos son
aquellas
sustancias que
transmiten
lentamente la
energía térmica.
Sustancia Conductividad
térmica
Plata 0,97
Cobre 0,92
Aluminio 0,49
Acero 0,12
Latón 0,26
Plomo 0,083
Corcho 0,0001
Ladrillo 0,0015
Madera 0,0002
Hielo 0,004
Vidrio 0,002
Cobre:
conductor
térmico
Madera:
aislante
térmico
Los conductores
térmicos son
aquellas
sustancias que
transmiten
rápidamente la
energía térmica.

43. Equilibrio térmico
Sustancia Conductividad
térmica
Plata 0,97
Cobre 0,92
Aluminio 0,49
Acero 0,12
Latón 0,26
Plomo 0,083
Corcho 0,0001
Ladrillo 0,0015
Madera 0,0002
Hielo 0,004
Vidrio 0,002

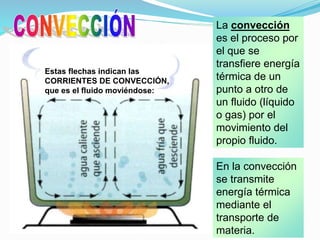

44. En la convección
se transmite
energía térmica
mediante el
transporte de
materia.
Equilibrio térmico
La convección
es el proceso por
el que se
transfiere energía
térmica de un
punto a otro de
un fluido (líquido
o gas) por el
movimiento del
propio fluido.
Estas flechas indican las
CORRIENTES DE CONVECCIÓN,
que es el fluido moviéndose:

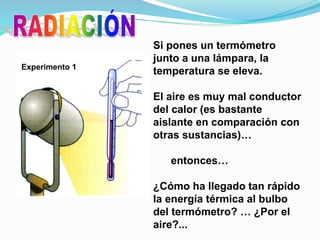

45. Si pones un termómetro
junto a una lámpara, la
temperatura se eleva.
El aire es muy mal conductor
del calor (es bastante
aislante en comparación con
otras sustancias)…
entonces…
¿Cómo ha llegado tan rápido
la energía térmica al bulbo
del termómetro? … ¿Por el
aire?...
Experimento 1

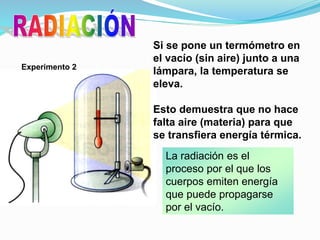

46. Si se pone un termómetro en
el vacío (sin aire) junto a una
lámpara, la temperatura se
eleva.
Esto demuestra que no hace
falta aire (materia) para que
se transfiera energía térmica.
Experimento 2
La radiación es el
proceso por el que los
cuerpos emiten energía
que puede propagarse
por el vacío.

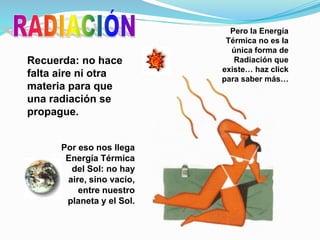

47. Por eso nos llega
Energía Térmica
del Sol: no hay
aire, sino vacío,
entre nuestro
planeta y el Sol.
Recuerda: no hace
falta aire ni otra
materia para que
una radiación se
propague.
Pero la Energía
Térmica no es la
única forma de
Radiación que
existe… haz click
para saber más…

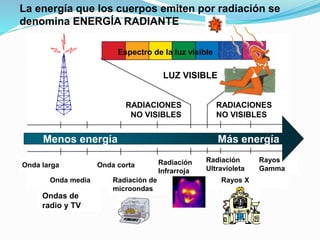

48. LUZ VISIBLE
RADIACIONES
NO VISIBLES
RADIACIONES
NO VISIBLES
Ondas de
radio y TV
Radiación
Infrarroja
La energía que los cuerpos emiten por radiación se
denomina ENERGÍA RADIANTE
Radiación
Ultravioleta
Rayos X
Rayos
Gamma
Radiación de
microondas
Menos energía Más energía
Onda larga Onda corta
Onda media
Espectro de la luz visible

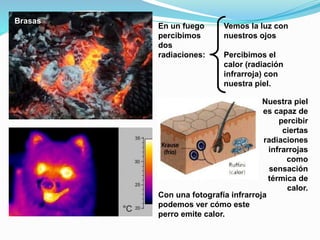

49. Brasas
Vemos la luz con
nuestros ojos
Percibimos el
calor (radiación
infrarroja) con
nuestra piel.
En un fuego
percibimos
dos
radiaciones:
Con una fotografía infrarroja
podemos ver cómo este
perro emite calor.
Nuestra piel
es capaz de
percibir
ciertas
radiaciones
infrarrojas
como
sensación
térmica de
calor.

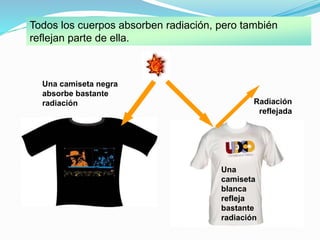

50. Todos los cuerpos absorben radiación, pero también
reflejan parte de ella.
Una
camiseta
blanca
refleja
bastante
radiación
Radiación
reflejada
Una camiseta negra
absorbe bastante
radiación

52. PROPAGACIÓN DEL CALOR
CONDUCCIÓ
N
CONVECCIÓ
N
RADIACIÓ
N
PARA LOS
SÓLIDOS
PARA LOS
FLUIDOS:
LIQUIDOS Y
GASES
SIN QUE
EXISTA UN
MEDIO
MATERIAL
CONDUCTORES TÉRMICOS AISLANTES TÉRMICOS
UTILIDADE
S
RESUMIENDO

53. 5.- EFECTOS DEL CALOR
AUMENTO DE
TEMPERATURA
DILATACIONES
CAMBIOS DE
ESTADO

54. DILATACIONES Y CONTRACIONES
AUMENTO
DISMINUCIÓ
N
SON
VARIACIONES
DEL VOLUMEN

55. ¿Los sólidos se dilatan al calentarlos?
Experiencia: Se introduce vapor de agua por el interior de un tubo de hierro.
Observa lo que sucede y saca las conclusiones oportunas.
0
vapor

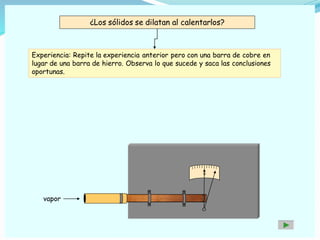

56. ¿Los sólidos se dilatan al calentarlos?
Experiencia: Repite la experiencia anterior pero con una barra de cobre en
lugar de una barra de hierro. Observa lo que sucede y saca las conclusiones
oportunas.
0
vapor

57. ¿Los líquidos se dilatan al calentarlos?
Hagamos la siguiente
experiencia y
observaremos que al
calentar el agua
coloreada del
recipiente ésta sube
por la columna.
Conclusión: Los líquidos
se dilatan con el calor.
Agua o alcohol
coloreados.

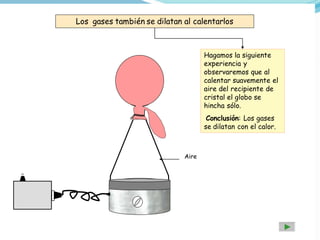

58. Los gases también se dilatan al calentarlos
Hagamos la siguiente
experiencia y
observaremos que al
calentar suavemente el
aire del recipiente de
cristal el globo se
hincha sólo.
Conclusión: Los gases
se dilatan con el calor.
Aire

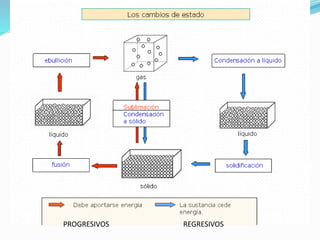

61. PROGRESIVOS REGRESIVOS
