TRAZO DE CAMISA DE VESTIR

1. DIPLOMADO TIC
PARTICIPANTE : ENRIQUE MENDOZA MELGAR
Actividad individual

2. ELABORACION DE PATRON DE
CAMISA DE VESTIR TALLA 40/- 15 1/2

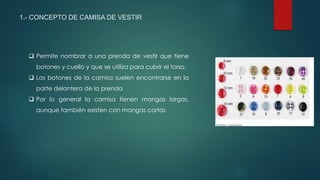

3. 1.- CONCEPTO DE CAMISA DE VESTIR
 Permite nombrar a una prenda de vestir que tiene
botones y cuello y que se utiliza para cubrir el torso.
 Los botones de la camisa suelen encontrarse en la
parte delantera de la prenda
 Por lo general la camisa tienen mangas largas,
aunque también existen con mangas cortas

4. 2.- INTRODUCCIÓN:
 Espero que con la demostración que se va ha realizar para la
elaboración o desarrollo de un patrón de una camisa de vestir de
Caballero talla 40 ( Contorno de cuello en cm. y su equivalente en
pulgadas es 15 ½) sea lo mas didáctico posible para el aprendiz y lo
pueda ejecutar aplicando todos los controles de Calidad exigibles
en la Industria de la confección.
Ver el siguiente link:

5. 2.1 VIDEO DE ELABORACION DE UN PATRON DE CAMISA DE
CABALLERO

6. 3. Objetivo:
 El participante lograra desarrollar el patrón
de la camisa cumpliendo con todas las
exigencias de calidad y ejecutando el
cumplimiento las medidas estandarizadas
en el cuadro de medidas las medidas que
se indican el cuadro de medidas y
Adaptación de la camisa talla 40.
 Aplicara las Normas de Seguridad y Salud
en el Trabajo con responsabilidad.

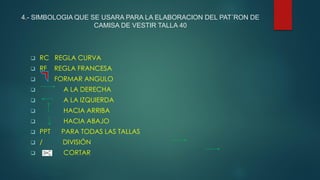

7. 4.- SIMBOLOGIA QUE SE USARA PARA LA ELABORACION DEL PAT´RON DE
CAMISA DE VESTIR TALLA 40
 RC REGLA CURVA
 RF REGLA FRANCESA
 FORMAR ANGULO
 A LA DERECHA
 A LA IZQUIERDA
 HACIA ARRIBA
 HACIA ABAJO
 PPT PARA TODAS LAS TALLAS
 / DIVISIÓN
 CORTAR

8. MEDIDAS 36 38 40 42 44 46 PROG
CUELLO 36 38 40 42 44 46 +/- 2
CM
LARGO
DELANTERO
78 79 80 81 82 83 +/-
1CM
LARGO ESPALDA 84 85 86 87 88 89 +/- 1
CM
TALLE DELANTERO 39 40 41 42 43 44 +7- 1
cm
TALLE ESPALDA 43 44 45 46 47 48 +/- 1
cm
MANGA CORTA 23 24 25 26 27 28 +/- 1
CN
MANGA LARGA 57 58 59 60 61 62 +/- 1
CM
BOCA MANGA 15.5 16 16.5 17 17.
5
18 +/- 1
CM
PUÑO 11 12 13 14 15 16 +/- 1
CM
CUADRO DE MEDIDAS
CAMISA CABALLERO
T/ 40 - 15 ½´

9. CAMISA DE CABALLERO T/40 - 15 ½´
MEDIDAS T/ 40 ADAPTACIÓN
DELANTERO
RESULT. ADPTACIÓN ESPALDA RESULT.
ANCHO CUELLO 40 CM 1/5 CUELLO- 1 CM 7 CM 1/5 CUELLO 8 CM
PROFUNDIDA ESCOTE 1/5 CUELLO 8 CM PTT 3 CM
ANCHO ESPALDA ½ CUELLO + 4 CM 24 CM ½ CUELLO + 4 CM 24 CM
PROYECCIÓN DE HOMBRE ½ CUELLO 20 CM 20 CM
INCLINACIÓN DE HOMBRO 1/8 CUELLO + 1.5 CM 6.5 CM 1/8 CUELLO + 1.5 Cm 6.5 CM
ALTURA SISA ½ CUELLO + 0.5 CM 20.5 CM ½ CUELLO + 4.5 CM 24.5
CM
EXTENSIÓN DE PECHO 1/8 CUELLO 5 CM 1/8 CUELLO 5 CM
ANCHO MANGA ½ CUELLO + 3 CM 23 CM
CABEZA MANGA ¼ CUELLO + 2 CM 12 CM
PUÑO PUÑO + 1 CM 14 CM

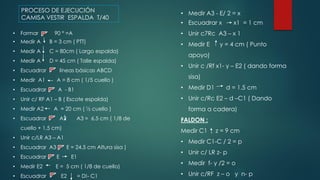

10. • Formar 90 ° =A
• Medir A B = 3 cm ( PTT)
• Medir A C = 80cm ( Largo espalda)
• Medir A D = 45 cm ( Talle espalda)
• Escuadrar líneas básicas ABCD
• Medir A1 A = 8 cm ( 1/5 cuello )
• Escuadrar A - B1
• Unir c/ RF A1 – B ( Escote espalda)
• Medir A2 A = 20 cm ( ½ cuello )
• Escuadrar A2 A3 = 6.5 cm ( 1/8 de
cuello + 1,5 cm)
• Unir c/LR A3 – A1
• Escuadrar A3 E = 24,5 cm Altura sisa )
• Escuadrar E E1
• Medir E2 E = 5 cm ( 1/8 de cuello)
• Escuadrar E2 = D!- C1
• Medir A3 - E/ 2 = x
• Escuadrar x x1 = 1 cm
• Unir c7Rc A3 – x 1
• Medir E y = 4 cm ( Punto
apoyo)
• Unir c /Rf x1- y – E2 ( dando forma
sisa)
• Medir D1 d = 1.5 cm
• Unir c/Rc E2 – d –C1 ( Dando
forma a cadera)
FALDON :
Medir C1 z = 9 cm
• Medir C1-C / 2 = p
• Unir c/ LR z- p
• Medir f- y /2 = o
• Unir c/RF z – o y n- p
PROCESO DE EJECUCIÓN
CAMISA VESTIR ESPALDA T/40

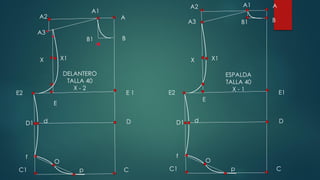

11. A
B
C1 C
E1
DD1
E2
B1
A2 A1
A3
X X1
d
f
p
O
E
A
B
C1 C
E 1
DD1
E2
B1
A2
A1
A3
X X1
d
f
p
O
DELANTERO
TALLA 40
X - 2
ESPALDA
TALLA 40
X - 1
E

12. • Formar 90 ° =A
• Medir A B = 9 cm ( PTT)( 1/5 cuello +1 cm)
• Medir A C = 76cm ( Largo delantero)
• Medir A D = 41 cm ( Talle delantero)
• Escuadrar líneas básicas ABCD
• Medir A1 A = 7 cm ( 1/5 cuello – 1 cm)
• Escuadrar A - B1
• Unir c/ RF A1 – B ( Escote delantero)
• Medir A2 A = 20 cm ( ½ cuello )
• Escuadrar A2 A3 = 6.5 cm ( 1/8 de
cuello + 1,5 cm)
• Unir c/LR A3 – A1
• Escuadrar A3 E = 20,5 cm Altura sisa )
• Escuadrar E E1
• Medir E2 E1 = 5 cm ( 1/8 de cuello)
• Escuadrar E2 = D!- C1
• Medir A3 - E/ 2 = x
• Escuadrar x x1 = 1 cm
• Unir c7Rc A3 – x 1
• Medir E y = 4 cm ( Punto apoyo)
• Unir c /Rf x1- y – E2 ( dando forma sisa)
• Medir D1 d = 1.5 cm
• Unir c/Rc E2 – d –C1 ( Dando forma a cadera)
FALDON:
Medir C1 z = 9 cm
• Medir C1-C / 2 = p
• Unir c/ LR z- p
• Medir f- y /2 = o
• Unir c/RF z – o y n- p
PROCESO DE EJECUCIÓN ESPALDA
CAMISA DE VESTIR T/40

13. Cruce y pechera delantera
camisa de vestir
 PROCESO DE EJECUCIÓN.
1. Medir de B b =1,5 cm
(cruce /botón)
2. Escuadrar b c
3. Medir b d = 3,5 cm
( 2,5 cm ancho pechera + 1 cm costura)
4. Escuadrar d e
( dando forma a pechera
A
B
C1 C
E
D
D1
E1
B1
A2
A1
A3
X X1
d
f
p
O
E1
b d
c
e

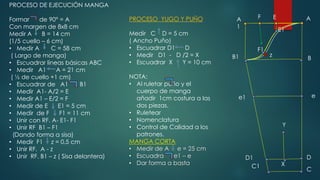

14. PROCESO DE EJECUCIÓN MANGA
Formar de 90° = A
Con margen de 8x8 cm
Medir A B = 14 cm
(1/5 cuello – 6 cm)
• Medir A C = 58 cm
( Largo de manga)
• Escuadrar líneas básicas ABC
• Medir A1 A = 21 cm
( ½ de cuello +1 cm)
• Escuadrar de A1 B1
• Medir A1- A/2 = E
• Medir A1 – E/2 = F
• Medir de E E1 = 5 cm
• Medir de F F1 = 11 cm
• Unir con RF. A- E1- F1
• Unir RF B1 – F1
(Dando forma a sisa)
• Medir F1 z = 0.5 cm
• Unir RF. A - z
• Unir RF. B1 – z ( Sisa delantera)
PROCESO YUGO Y PUÑO
Medir C D = 5 cm
( Ancho Puño)
• Escuadrar D1 D
• Medir D1 - D /2 = X
• Escuadrar X Y = 10 cm
NOTA:
• Al ruletar puño y el
cuerpo de manga
añadir 1cm costura a las
dos piezas.
• Ruletear
• Nomenclatura
• Control de Calidad a los
patrones.
MANGA CORTA
• Medir de A e = 25 cm
• Escuadra e1 – e
• Dar forma a basta
A
B
C
A
1
B1
C1
DD1
X
Y
ee1
F1
EF
E1
z

15. PROCESO YUGO Y PUÑO
Medir C D = 5 cm
( Ancho Puño)
• Escuadrar D1 D
• Medir D1 D /2 = X
• Escuadrar X Y = 10 cm
NOTA:
• Al ruletar puño y el cuerpo de manga añadir
1cm costura a las dos piezas.
• Ruletear
• Nomenclatura
• Control de Calidad a los patrones.
MANGA CORTA
• Medir de A e = 25 cm
• Escuadra e1 e
• Dar forma a basta

16. Proceso de ejecución cuello
Tipos de cuello y
puños

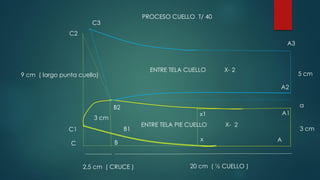

17. ABC
C1 B1
B2
A1
C2
C3
a
A2
A3
x
x1
ENTRE TELA PIE CUELLO X- 2
ENTRE TELA CUELLO X- 2
20 cm ( ½ CUELLO )2,5 cm ( CRUCE )
5 cm
3 cm
3 cm
9 cm ( largo punta cuello)
PROCESO CUELLO T/ 40

18. CONCLUSIÓN
El diseño industrial de patrones comienza con un «borrador»
que representa aproximadamente la idea del diseñador.
El patrón se realiza en papel manila y se revisa luego se ruletea
sobre un cartón todas sus piezas. Se traza sobre un tejido
deseado y se confecciona la prenda.
La exactitud de las tallas, los contornos y las líneas de las
costuras se examinan cuidadosamente; se corrigen los posibles
errores y se procede a su producción industrial.
Hoy en día existen diferentes herramientas con las que
podemos realizar patrones con mayor rapidez como el patronaje
computarizado crear patrones.
