1. CONFECCIÓN DE VESTUARIO _ STELLA MARIS

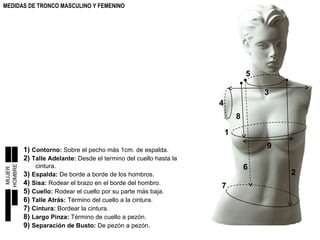

2. 1 2 3 4 5 6 7 8 MEDIDAS DE TRONCO MASCULINO Y FEMENINO 1) Contorno: Sobre el pecho más 1cm. de espalda. 2) Talle Adelante: Desde el termino del cuello hasta la cintura. 3) Espalda: De borde a borde de los hombros. 4) Sisa: Rodear el brazo en el borde del hombro. 5) Cuello: Rodear el cuello por su parte más baja. 6) Talle Atrás: Término del cuello a la cintura. 7) Cintura: Bordear la cintura. 8) Largo Pinza: Término de cuello a pezón. 9) Separación de Busto: De pezón a pezón. HOMBRE MUJER 9

3. TRONCO MASCULINO Y FEMENINO _ ATRÁS 1) Diseñar un cuadrante de lados definidos horizontalmente por “ 1/2 Contorno” y verticalmente por “Talle de Adelante + 2cm.” Para el caso del cuadrante masculino, al lado vertical del cuadrante, no se le agregan los 2cm. 2) Marcar una línea vertical a “ 1/2 Espalda” de distancia del lado izquierdo del cuadrante. 3) Marcar una línea vertical a “1/6 de Sisa -1cm.” a la derecha de la línea de “1/2 Espalda”. A esta línea la denominaremos “Eje Y”. 4) Hacer una línea horizontal a 2cm. de la línea superior del cuadrante. 5) Trazar una línea vertical a “1/6 de Cuello” de la línea izquierda del cuadrante. 6) Unir punto A con punto B, mediante un leve curva . 1/2 Contorno Talle de Adelante + 2cm. 1/2 Espalda Eje Y A B 1/6 de Sisa -1cm 1/6 de Cuello

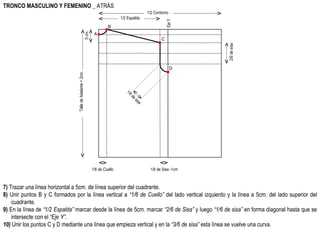

4. 7) Trazar una línea horizontal a 5cm. de línea superior del cuadrante. 8) Unir puntos B y C formados por la línea vertical a “1/6 de Cuello” del lado vertical izquierdo y la línea a 5cm. del lado superior del cuadrante. 9) En la línea de “1/2 Espalda” marcar desde la línea de 5cm. marcar “2/6 de Sisa” y luego “1/6 de sisa” en forma diagonal hasta que se intersecte con el “Eje Y”. 10) Unir los puntos C y D mediante una línea que empieza vertical y en la “3/6 de sisa” esta línea se vuelve una curva. TRONCO MASCULINO Y FEMENINO _ ATRÁS 1/2 Contorno Talle de Adelante + 2cm. 1/2 Espalda Eje Y A B 1/6 de Sisa -1cm 1/6 de Cuello 5 cm. 2/6 de sisa C 1/6 de sisa D

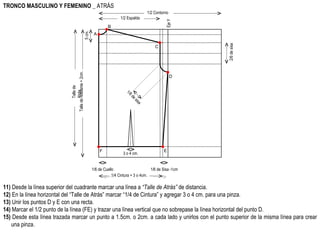

5. 11) Desde la línea superior del cuadrante marcar una línea a “Talle de Atrás” de distancia. 12) En la línea horizontal del “Talle de Atrás” marcar “1/4 de Cintura” y agregar 3 o 4 cm. para una pinza. 13) Unir los puntos D y E con una recta. 14) Marcar el 1/2 punto de la línea (FE) y trazar una línea vertical que no sobrepase la línea horizontal del punto D. 15) Desde esta línea trazada marcar un punto a 1.5cm. o 2cm. a cada lado y unirlos con el punto superior de la misma línea para crear una pinza. TRONCO MASCULINO Y FEMENINO _ ATRÁS 1/2 Contorno Talle de Adelante + 2cm. 1/2 Espalda Eje Y A B 1/6 de Sisa -1cm 1/6 de Cuello 5 cm. 2/6 de sisa C 1/6 de sisa E Talle de Atrás. D F 1/4 Cintura + 3 o 4cm. 3 o 4 cm.

6. G TRONCO FEMENINO _ ADELANTE 1) Marcar desde la línea vertical derecha del cuadrante un eje a “1/6 de Cuello” . 2) Marcar desde la línea horizontal superior del cuadrante un eje a “1/6 de Cuello + 2cm.” 3) Unir mediante una leve curva los puntos G y H. 4) Marcar un punto en la línea superior del cuadrante a “1/2 Espalda” desde la línea vertical derecha del cuadrante. 5) Desde el punto anterior, bajar 3cm. y formar el Punto I. 6) Trazar una línea que una el Punto G con el Punto I. 1/2 Contorno Talle de Adelante + 2cm. 1/2 Espalda Eje Y A B 1/6 de Sisa -1cm 1/6 de Cuello 5 cm. 2/6 de sisa C 1/6 de sisa E Talle de Atrás. D F 1/4 Cintura + 3 o 4cm. 3 o 4 cm. 1/6 de Cuello 1/6 de Cuello + 2cm. H 1/2 Espalda I

7. 7) Desde el Punto G marcar 5cm. y luego 10cm. Puntos N y K respectivamente. 8) Desde el Punto I, marcar 10cm. Punto J 9) Hacer un eje vertical a “1/2 Separación de Busto” desde la línea vertical derecha del cuadrante. 10) Desde el Punto N, trazar un línea de tamaño “Largo de Pinza + 2cm.” e interceptarla con la línea a “1/2 Separación de Busto” . Aquí se forma el Punto Ñ. 11) Unir los Puntos Ñ y K. TRONCO FEMENINO _ ADELANTE G 1/2 Contorno Talle de Adelante + 2cm. 1/2 Espalda Eje Y A B 1/6 de Sisa -1cm 1/6 de Cuello 5 cm. 2/6 de sisa C 1/6 de sisa E Talle de Atrás. D F 1/4 Cintura + 3 o 4cm. 3 o 4 cm. 1/6 de Cuello 1/6 de Cuello + 2cm. H 1/2 Espalda I N K J 1/2 Sep. de Busto Ñ Largo de Pinza + 2cm.

8. 12) Marcar en la línea inferior del cuadrante un punto a “1/10 de Cintura” . Punto L. 13) Trazar una línea direccional desde el Punto L al Punto J. 14) Marcar en la línea inferior del cuadrante un punto a “1/4 de Cintura + 3 o 4 cm.” , Punto M. 15) Desde el Punto M trazar una línea que mida (DE) y que se intersecte con el “Eje Y” . Línea (MO). (DE) = (MO). 16) Marcar una curva que una el Punto O con la Línea (LJ) . TRONCO FEMENINO _ ADELANTE G 1/2 Contorno Talle de Adelante + 2cm. 1/2 Espalda Eje Y A B 1/6 de Sisa -1cm 1/6 de Cuello 5 cm. 2/6 de sisa C 1/6 de sisa E Talle de Atrás. D F 1/4 Cintura + 3 o 4cm. 3 o 4 cm. 1/6 de Cuello 1/6 de Cuello + 2cm. H 1/2 Espalda I N K J 1/2 Sep. de Busto Ñ Largo de Pinza + 2cm. 1/10 de Cintura L ¼ de Cintura + 3 o 4cm. M O

9. 17) La pinza se dibuja en el eje del “Largo de Pinza” hasta 3 o 4cm. bajo el Punto Ñ. Se agregan 1.5 o 2cm. en la base y se unen los puntos. 18) Desde el Punto Ñ se traza una línea a la recta (OM), según se requiera. Corte. 19) En el triángulo formado por los Puntos (KNÑ), plegar a la mitad. 20) Prolongar línea (GN), bajar paralelamente 2cm. y cortar TRONCO FEMENINO _ ADELANTE G 1/2 Contorno Talle de Adelante + 2cm. 1/2 Espalda Eje Y A B 1/6 de Sisa -1cm 1/6 de Cuello 5 cm. 2/6 de sisa C 1/6 de sisa E Talle de Atrás. D F 1/4 Cintura + 3 o 4cm. 3 o 4 cm. 1/6 de Cuello 1/6 de Cuello + 2cm. H 1/2 Espalda I N K J 1/2 Sep. de Busto Ñ Largo de Pinza + 2cm. 1/10 de Cintura L ¼ de Cintura + 3 o 4cm. M O

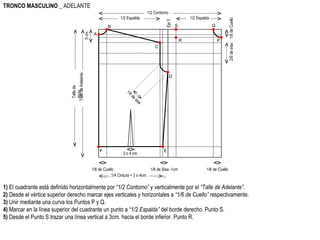

10. TRONCO MASCULINO _ ADELANTE 1) El cuadrante está definido horizontalmente por “1/2 Contorno” y verticalmente por el “Talle de Adelante”. 2) Desde el vértice superior derecho marcar ejes verticales y horizontales a “1/6 de Cuello” respectivamente. 3) Unir mediante una curva los Puntos P y Q. 4) Marcar en la línea superior del cuadrante un punto a “1/2 Espalda” del borde derecho. Punto S. 5) Desde el Punto S trazar una línea vertical a 3cm. hacia el borde inferior. Punto R. 1/2 Contorno Talle de Adelante 1/2 Espalda Eje Y A B 1/6 de Sisa -1cm 1/6 de Cuello 5 cm. 2/6 de sisa C 1/6 de sisa E Talle de Atrás. D F 1/4 Cintura + 3 o 4cm. 3 o 4 cm. 1/6 de Cuello 1/6 de Cuello P Q 1/2 Espalda S R

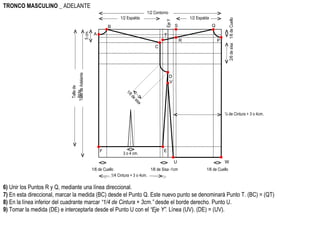

11. 6) Unir los Puntos R y Q, mediante una línea direccional. 7) En esta direccional, marcar la medida (BC) desde el Punto Q. Este nuevo punto se denominará Punto T. (BC) = (QT) 8) En la línea inferior del cuadrante marcar “1/4 de Cintura + 3cm.” desde el borde derecho. Punto U. 9) Tomar la medida (DE) e interceptarla desde el Punto U con el “Eje Y”. Línea (UV). (DE) = (UV). TRONCO MASCULINO _ ADELANTE 1/2 Contorno Talle de Adelante 1/2 Espalda Eje Y A B 1/6 de Sisa -1cm 1/6 de Cuello 5 cm. 2/6 de sisa C 1/6 de sisa E Talle de Atrás. D F 1/4 Cintura + 3 o 4cm. 3 o 4 cm. 1/6 de Cuello 1/6 de Cuello P Q 1/2 Espalda S R T ¼ de Cintura + 3 o 4cm. U V W

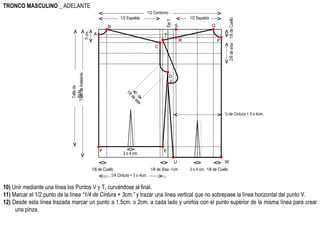

12. W 10) Unir mediante una línea los Puntos V y T, curvándose al final. 11) Marcar el 1/2 punto de la línea “1/4 de Cintura + 3cm.” y trazar una línea vertical que no sobrepase la línea horizontal del punto V. 12) Desde esta línea trazada marcar un punto a 1.5cm. o 2cm. a cada lado y unirlos con el punto superior de la misma línea para crear una pinza. TRONCO MASCULINO _ ADELANTE 1/2 Contorno Talle de Adelante 1/2 Espalda Eje Y A B 1/6 de Sisa -1cm 1/6 de Cuello 5 cm. 2/6 de sisa C 1/6 de sisa E Talle de Atrás. D F 1/4 Cintura + 3 o 4cm. 3 o 4 cm. 1/6 de Cuello 1/6 de Cuello P Q 1/2 Espalda S R T ¼ de Cintura + 3 o 4cm. U V 3 o 4 cm.

13. MEDIDAS DE EXTREMEDIDAD INFERIOR MASCULINO Y FEMENINO 1) Cintura: Bordear la cintura. 2) Cadera: Bordear los glúteos. 3) Entre Pierna: Desde la parte interna de la pierna hasta el largo máximo. 4) Puño: Ancho deseado del tobillo. 5) Largo: Desde Inicio del fémur hasta el largo máximo. HOMBRE MUJER 1 2 3 5 4

14. EXTREMIDAD INFERIOR MASCULINO Y FEMENINO _ ATRÁS 1) El cuadrante está definido horizontalmente por “1/4 de Cadera + 2cm.” y verticalmente por el “Largo”. 2) Marcar la “Entrepierna” desde la base en el eje vertical derecho del cuadrante. Punto A. 3) Desde el Punto A marcar un punto a 10cm. (Mujer) o a 12cm. (Hombre). Punto B. 4) Desde la línea superior del cuadrante ubicar un punto (Punto C) a 3cm. hacia arriba de la línea superior del cuadrante y a 3cm. a la izquierda del borde derecho del cuadrante. 5) Unir los Puntos C y B, empezando con una línea vertical y curvándose a medida que llega al Punto B. Largo ¼ Cadera + 2cm. Entrepierna A B 10 cm. ( Mujer) o 12cm. (Hombre). C

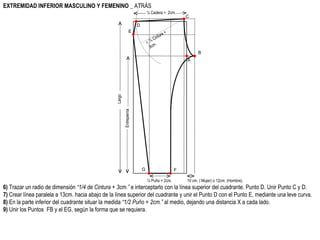

15. E 6) Trazar un radio de dimensión “1/4 de Cintura + 3cm.” e interceptarlo con la línea superior del cuadrante. Punto D. Unir Punto C y D. 7) Crear línea paralela a 13cm. hacia abajo de la línea superior del cuadrante y unir el Punto D con el Punto E, mediante una leve curva. 8) En la parte inferior del cuadrante situar la medida “1/2 Puño + 2cm.” al medio, dejando una distancia X a cada lado. 9) Unir los Puntos FB y el EG, según la forma que se requiera. EXTREMIDAD INFERIOR MASCULINO Y FEMENINO _ ATRÁS Largo ¼ Cadera + 2cm. Entrepierna A B 10 cm. ( Mujer) o 12cm. (Hombre). C D r: ¼ Cintura + 3cm. ½ Puño + 2cm. F G

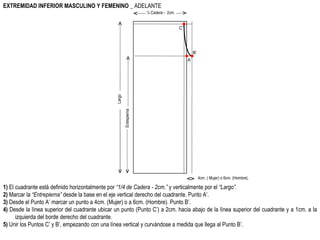

16. EXTREMIDAD INFERIOR MASCULINO Y FEMENINO _ ADELANTE 1) El cuadrante está definido horizontalmente por “1/4 de Cadera - 2cm.” y verticalmente por el “Largo”. 2) Marcar la “Entrepierna” desde la base en el eje vertical derecho del cuadrante. Punto A’. 3) Desde el Punto A’ marcar un punto a 4cm. (Mujer) o a 6cm. (Hombre). Punto B’. 4) Desde la línea superior del cuadrante ubicar un punto (Punto C’) a 2cm. hacia abajo de la línea superior del cuadrante y a 1cm. a la izquierda del borde derecho del cuadrante. 5) Unir los Puntos C’ y B’, empezando con una línea vertical y curvándose a medida que llega al Punto B’. Largo ¼ Cadera - 2cm. Entrepierna A’ B’ C’ 4cm. ( Mujer) o 6cm. (Hombre).

17. 6) Trazar un radio de dimensión “1/4 de Cintura - 2cm.” e interceptarlo con la línea superior del cuadrante. Punto D’. 7) Crear línea paralela a 13cm. hacia abajo de la línea superior del cuadrante y unir el Punto D’ con el Punto E’, mediante una leve curva. 8) En la parte inferior del cuadrante situar la medida “1/2 Puño - 2cm.” al medio, dejando una distancia X’ a cada lado. 9) Unir los Puntos F’B’ y el E’G’, según la forma que se requiera. EXTREMIDAD INFERIOR MASCULINO Y FEMENINO _ ADELANTE Largo ¼ Cadera - 2cm. Entrepierna A’ B’ C’ 4cm. ( Mujer) o 6cm. (Hombre). D’ r: ¼ Cintura + 3cm. E’ ½ Puño - 2cm. F’ G’
