Este documento describe los componentes básicos del hardware de computadoras, incluyendo el procesador, la memoria principal y secundaria, y los periféricos. Explica los tipos de procesadores, memorias y conectores de periféricos. También cubre conceptos como las señales digitales, las unidades de medida de información, y las diferentes topologías de redes de computadoras.

1. Capitulo 2
Hardware de Computador
MAT204 – F4
UNIVERSIDAD AUTÓNOMA GABRIEL RENE MORENO
FACULTAD DE CIENCIAS EXACTAS Y TECNOLOGÍA
SEMESTRE I/2018
Ing. Mary Dunnia López N.

2. 1. Introducir algunos conceptos básicos del hardware de computador
2. Situar y valorar la importancia de las funciones de los periféricos del computador.
HARDWARE

3. 2.1 INTRODUCTION
• El hardware es la parte física y tangible del computador.
• Su composición es:
• Procesador(es)
• Memoria Principal
• Dispositivos de comunicacion
• Dispositivos de Entradas
• Dispositivos de Almacenamiento secundario
• Dispositivos de Salida.

4. 2.2 ARQUITECTURA DEL COMPUTADOR

5. COMPONENTES BASICOS DEL COMPUTADOR

6. COMPONENTES BASICOS DEL COMPUTADOR
La unidad aritmético-lógica (ALU)
- de sumar, restar, multiplicar,
dividir y comparar números.
- Contiene un conjunto de componentes
llamados registros para almacenar
datos dentro del procesador en
forma temporal.
La unidad de control
- Se encargada de generar señales
hacia los distintos componentes
para posibilitar la ejecución de las
instrucciones.
1. MICROPROCESADOR

7. TIPOS DE PROCESADORES
CORES =Núcleos
THreads =Hilos (Si tiene 4 hilos puede ejecutar 4 tareas del mismo proceso en paralelo )
Ghz = GigaHerz Hz = 1 ciclo por segundo
- Procesador: Es el cerebro del sistema, encargado de procesar
toda la información. Se encuentra en un socket en la placa madre.
- Núcleo: Es la parte de procesador que realiza los cálculos.
Actualmente los procesadores manejan mas de un NUCLEO
FISICO.
- Hilo: Es un subproceso. Inicialmente cada núcleo tenia al menos
un hilo de datos, para manejar una tarea a la vez.
- Multi-Hilo: Luego se dio la posibilidad de que cada nucleo
maneje dos hilos y con esto aparece el NUCLEO LOGICO. Con
posibilidad de ejecutar 2 tareas a la vez en paralelo.
- Si un procesador es de 18 núcleos físicos con MultiHilo tiene
un total de 36 núcleos lógicos (18 núcleos físicos + 18
núcleos virtuales).
- Core i7-6800K: seis núcleos y doce hilos de
proceso a 3,4 Ghz con 15 MB de caché L3.
- Core i7-6850K: seis núcleos y doce hilos de
proceso a 3,6 Ghz con 15 MB de caché L3.
- Core i7-6900K: ocho núcleos y dieciséis hilos de
proceso a 3,3 Ghz con 20 MB de caché L3.
- Core i7-6950X: diez núcleos y veinte hilos de
proceso a 3 Ghz con 25 MB de caché L3

8. MEMORIAS
2. La memoria principal (RAM)
- Es una memoria de acceso aleatorio
- Es aquel componente del sistema computacional que
almacena los programas y datos que están siendo
procesados.
- En la RAM residen en forma temporal los programas
cargados por el usuario para el desarrollo de trabajos
- En tiempo de ejecución, debe contener el sistema
operativo, los datos y las instrucciones para
manipularlos.
3. La memoria ROM
• En esta memoria residen los programas de
arranque de la máquina que le indican al
microprocesador que hacer y como evaluar el
hardware existente (del que dispone).

9. PERIFERICOS

10. SEÑALES EN LA COMPUTADORA

11. LENGUAJE BINARIO

12. UNIDADES DE MEDIDA DE LA INFORM.

13. OTRAS UNIDADES DE MEDIDA

14. 2.3 PERIFERICOS

15. Hardware
Los dispositivos tienen dos componentes de hardware:
1. Electrónico (CE): Bajo la forma de una tarjeta controladora independiente o integrada a la tarjeta
madre (tarjeta de video)
2. Mecánico (CM): El dispositivo mismo (monitor)
Software
La tarjeta controladora
trae adjunto el DRIVER o
CONTROLADOR. Este le
hace posible
comunicarse con el
Sistema Operativo
Comunicación
1. Programa de
Aplicación.
2. Sistema Operativo
3. Driver
4. Tarjeta Controladora
(CE)
5. Periférico (CM)

16. CONECTORES DE PERIFERICOS

17. Estos dispositivos manejan la información mediante una corriente de
caracteres: Impresoras, interfaces de red, ratones, etc

18. - Impresora
- Monitor
- Parlantes
- Camara
- Escaner

20. - Discos duros
- Dvd
- Cd
- Cintas
- flash
Otros dispositivos manejan la información por bloques de tamaño fijo cada uno con su
propia dirección: Discos duros.

21. Es una unidad de estado sólido o SSD (acrónimo en inglés
de solid-state drive) es un dispositivo de almacenamiento de
datos que usa una memoria no volátil, como la memoria flash,
para almacenar datos, en lugar de los platos giratorios
magnéticos encontrados en los discos duros convencionales.

23. REDES DE COMPUTADORAS

24. CONCEPTO DE RED
• ¿QUE ES UNA RED?
• Una red la constituyen dos o más ordenadores que comparten
determinados recursos, sea hardware (impresoras, sistemas de
almacenamiento, ... ) sea software ( aplicaciones, archivos, datos... ).
• ¿Cuales son los Objetivos de la Red?
• Principalmente lograr que todos sus programas, datos y equipo estén
disponibles para cualquiera de la red que lo solicite, sin importar la
localización física del recurso y del usuario.

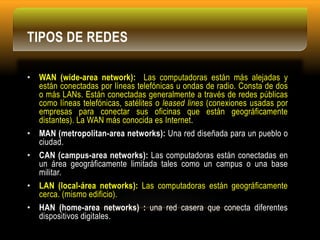

25. TIPOS DE REDES
• WAN (wide-area network): Las computadoras están más alejadas y
están conectadas por líneas telefónicas u ondas de radio. Consta de dos
o más LANs. Están conectadas generalmente a través de redes públicas
como líneas telefónicas, satélites o leased lines (conexiones usadas por
empresas para conectar sus oficinas que están geográficamente
distantes). La WAN más conocida es Internet.
• MAN (metropolitan-area networks): Una red diseñada para un pueblo o
ciudad.
• CAN (campus-area networks): Las computadoras están conectadas en
un área geográficamente limitada tales como un campus o una base
militar.
• LAN (local-área networks): Las computadoras están geográficamente
cerca. (mismo edificio).
• HAN (home-area networks) : una red casera que conecta diferentes
dispositivos digitales.

26. CARACTERÍSTICAS
1. Topología : El arreglo geométrico de un sistema de computadoras (como
están organizadas físicamente). Topologías comunes son: bus, estrella, anillo,
estrella.
2. Protocolo: Define un conjunto común de reglas y señales sobre una red que
las computadoras usan para comunicarse. Protocolos más comunes son:
Ethernet, Token-Ring.
3. Arquitectura: se refiere a la combinación de Hardware y Software que definen
sus perfiles de funcionamiento. Punto a punto y cliente/servidor.
4. Nodos: cada una de las computadoras en una red.
5. Servidores: Las computadoras y dispositivos que tienen recursos para una
red.

27. TOPOLOGÍAS
Es la forma en que el sistema de comunicación está organizado, puede ser desde
un punto de vista físico o lógico.
1. Topología de Bus: Es una arquitectura lineal en la cual las
transmisiones desde cualquier punto de la red se propagan a través del
medio por lo tanto los datos son recibidos por todos los dispositivos.
 El estándar Ethernet 802.3 de la IEEE implementa esta topología.
Siendo una de las 3 más usadas.
 Estas redes son relativamente fáciles de instalar y baratas
 Una falla en cualquier segmento del cable principal significa que el
segmento completo deje de funcionar.
2. Topología de Anillo: Es una arquitectura en la cual todos los
dispositivos están conectados el uno al otro en forma de un ciclo o anillo
cerrado, de tal forma que cada dispositivo está conectado directamente a
otros dos dispositivos (uno a cada lado).

28. TOPOLOGÍAS
3. Topología de Estrella: Todos los puntos finales sobre
la red están conectados a través de líneas dedicadas
a uno solo, llamado Hub o Switch. La principal
ventaja de este tipo de redes es la fiabilidad – si un
extremo de la red se cae, sólo afectará a los nodos
en ese extremo.
4. Topología de árbol: tiene una arquitectura idéntica a
la de BUS, excepto que en esta topología pueden
hacerse ramificaciones con múltiples nodos.
5. Topología de Malla: los dispositivos están
conectados con muchas interconexiones
redundantes entre nodos. En una topología de malla
real, cada nodo tiene una conexión a cada nodo de
la red.
